МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЕЗЬБА
КОНИЧЕСКАЯ ЗАМКОВАЯ ДЛЯ ЭЛЕМЕНТОВ БУРИЛЬНЫХ КОЛОНН
Профиль. Размеры. Допуски
Tool-joint tapered thread for
drill string elements. Profile. Dimensions. Tolerances
|
ГОСТ
28487-90
|
Дата введения 01.01.93
Все требования стандарта являются обязательными, кроме приложений 1
- 3.
Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и
левой) и размеры его элементов должны соответствовать указанным на черт. 1 и в
табл. 1.
* Размеры для
справок.
P - шаг резьбы; K - конусность резьбы; j - угол уклона
резьбы; Н - высота исходного треугольника резьбы; h1 -
высота профиля резьбы; h - рабочая высота профиля резьбы;
b - срез вершины резьбы; f - срез впадины резьбы; а - ширина
площадки резьбы; r - радиус
закругления впадины резьбы; r1
- радиус закругления вершин профиля резьбы
Черт.
1
Таблица 1
Размеры в миллиметрах
|
Параметры и элементы
резьбы
|
Форма профиля
|
|
I
|
II
|
III
|
IV
|
V
|
|
Число витков на 25,4 мм
|
5
|
4
|
|
Р
|
5,08
|
6,35
|
|
K (2tgφ)
|
1 : 4
|
1 : 6
|
1 : 4
|
|
φ
|
7º7′30"
|
4°45′48"
|
7°07′30"
|
|
Н
|
4,376
|
5,471
|
5,487
|
5,471
|
|
h1
|
2,993
|
3,742
|
3,755
|
3,095
|
3,083
|
|
h
|
2,626
|
3,283
|
3,293
|
2,633
|
2,625
|
|
b
|
0,875
|
1,094
|
1,097
|
1,427
|
1,423
|
|
f
|
0,508
|
0,635
|
0,965
|
|
a
|
1,016
|
1,270
|
1,651
|
|
r*
|
0,508
|
0,635
|
0,965
|
|
r1
|
0,38
|
*
Размер приведен для проектирования резьбообразующего инструмента.
Примечания:
1. Шаг резьбы Р
измеряется параллельно оси резьбы.
2. Указанная точность размера h1 необходима для
определения параметров профиля резьбы для резьбообразующего инструмента.
(Измененная редакция, Изм. № 1).

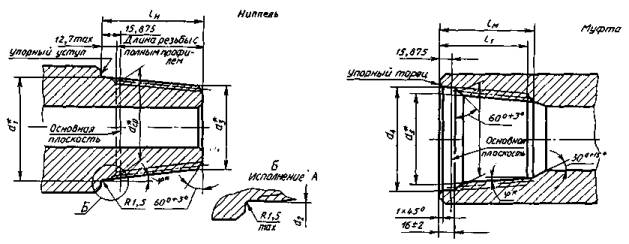

Размеры замковых резьбовых соединений, состоящих из ниппельной части с
наружной резьбой и муфтовой части с внутренней резьбой, должны соответствовать
указанным на черт. 2 и в табл. 2.
Требования к форме и размерам зарезьбовых
разгружающих канавок указаны в приложении 3.
* Размеры для справок.
dcp - средний диаметр резьбы в
основной плоскости; d1 - диаметр большего основания конуса; d2 - диаметр проточки; d3 - диаметр меньшего основания
конуса; lн - длина конуса;
d4 - диаметр конусной выточки в плоскости торца; d5 - внутренний диаметр
резьбы в плоскости торца; lм
- глубина конуса; l1 - минимальная
длина резьбы с полным профилем
Черт. 2
Таблица 2
Размеры в миллиметрах
|
Обозначение замковой
резьбы
|
Форма профиля
|
dcp
|
d1
|
d2
±0,4
|
d3
|
lH
-2,0
|
d4
±0,6
|
d5
|
lM
+9,0
|
l1
|
|
З-65
|
IV
|
59,817
|
65,10
|
61,9
|
52,43
|
76
|
66,7
|
59,83
|
92
|
79
|
|
З-66
|
I
|
60,080
|
66,68
|
63,9
|
47,68
|
68,3
|
61,42
|
92
|
|
З-73
|
IV
|
67,767
|
73,05
|
69,8
|
60,38
|
74,6
|
67,78
|
92
|
|
З-76
|
I
|
69,605
|
76,20
|
73,4
|
53,95
|
89
|
77,8
|
70,95
|
105
|
92
|
|
З-86
|
IV
|
80,848
|
86,13
|
82,9
|
71,29
|
87,7
|
80,86
|
105
|
|
З-88
|
I
|
82,293
|
88,89
|
86,1
|
65,14
|
95
|
90,5
|
83,64
|
111
|
98
|
|
З-94
|
IV
|
89,687
|
94,97
|
91,8
|
79,13
|
96,8
|
89,70
|
111
|
|
З-101
|
I
|
94,844
|
101,44
|
98,6
|
77,69
|
102,8
|
96,19
|
111
|
|
З-102
|
IV
|
96,723
|
102,00
|
98,8
|
85,00
|
102
|
103,6
|
96,74
|
118
|
105
|
|
З-108
|
103,429
|
108,71
|
105,5
|
89,71
|
114
|
110,3
|
103,44
|
130
|
117
|
|
З-117
|
I
|
110,868
|
117,46
|
114,7
|
90,46
|
108
|
119,1
|
112,21
|
124
|
111
|
|
З-118
|
IV
|
112,192
|
117,47
|
114,3
|
98,47
|
114
|
119,1
|
112,20
|
130
|
117
|
|
З-121
|
I
|
115,113
|
121,71
|
118,9
|
96,21
|
102
|
123,8
|
116,46
|
118
|
105
|
|
З-122
|
IV
|
117,500
|
122,78
|
119,6
|
103,78
|
114
|
124,6
|
117,51
|
130
|
117
|
|
З-133
|
128,059
|
133,34
|
130,1
|
114,34
|
134,9
|
128,07
|
130
|
|
З-140
|
II
|
132,944
|
140,20
|
137,4
|
110,20
|
120
|
141,7
|
133,63
|
136
|
123
|
|
З-147
|
III
|
142,011
|
147,95
|
145,1
|
126,78
|
127
|
150,0
|
141,36
|
143
|
130
|
|
З-149
|
V
|
142,646
|
149,24
|
144,9
|
117,49
|
150,8
|
143,99
|
143
|
|
З-152
|
III
|
146,248
|
152,19
|
149,4
|
131,02
|
154,0
|
145,60
|
143
|
|
З-161
|
155,981
|
161,92
|
159,1
|
140,75
|
163,8
|
155,33
|
143
|
|
З-163
|
V
|
156,921
|
163,52
|
159,2
|
128,52
|
140
|
165,1
|
158,26
|
156
|
143
|
|
З-171
|
III
|
165,598
|
171,54
|
168,7
|
150,37
|
127
|
173,8
|
164,95
|
143
|
130
|
|
З-177
|
II
|
170,549
|
177,80
|
175,0
|
144,55
|
133
|
180,2
|
171,23
|
149
|
136
|
|
З-185
|
V
|
179,146
|
185,74
|
181,4
|
147,74
|
152
|
187,3
|
180,49
|
168
|
155
|
|
З-189
|
III
|
183,488
|
189,43
|
186,6
|
168,26
|
127
|
192,0
|
182,84
|
143
|
130
|
|
З-201
|
II
|
194,731
|
201,98
|
199,2
|
167,98
|
136
|
204,4
|
195,42
|
152
|
139
|
|
З-203
|
V
|
196,621
|
203,22
|
198,8
|
161,97
|
165
|
204,8
|
197,96
|
181
|
168
|
(Измененная редакция, Изм. № 1).
3.1. В условное обозначение замковой резьбы входит: буква «З», диаметр
большего основания конуса наружной резьбы в соответствии с таблицей 2 (указывается
только целая часть размера в миллиметрах) и обозначение настоящего стандарта
Например:
З-133
ГОСТ 28487-90
То же, с левой резьбой:
З-133
LH ГОСТ 28487-90
Исключение составляет резьба З-118, диаметр конуса которой d1
= 117,47 мм.
3.2. Соответствие обозначения отечественной замковой резьбы обозначению
замковой резьбы по стандарту США: API 7 указано в приложении
1.
4.1. Предельные отклонения основных размеров резьбовых соединений должны
соответствовать указанным в табл. 2.
4.2. Предельные отклонения параметров замковой
резьбы не должны превышать следующих:
- шага на длине резьбы 25,4 мм между любыми
двумя нитками, мм............. ±0,05
- шага на всей длине резьбы,
мм......................................................................... ±0,11
- угла наклона боковой стороны профиля
30°................................................... ±30¢
- конусности на длине конуса 100 мм:
наружного и среднего диаметра наружной резьбы,
мм................................. +0,25
внутреннего и среднего диаметра внутренней резьбы,
мм........................... -0,25
- радиуса закругления
вершин профиля резьбы r1, мм.....................................
+0,2
4.3. Предельные отклонения высоты профиля замковой
резьбы должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
В миллиметрах
|
Шаг резьбы Р
|
Предельные отклонения
высоты профиля наружной и внутренней резьбы
|
|
|
∆h1
|
|
5,08
|
- 0,120
|
+ 0,080
|
|
6,35
|
- 0,180
|
+ 0,120
|
Примечание. Предельные отклонения, указанные
в табл. 3, являются исходными для проектирования резьбообразующего инструмента
и факультативными для изделий.
4.4. Допуск перпендикулярности упорного уступа и упорного торца к оси
резьбы не должен быть более 0,1 мм, а допуск плоскостности на ширине упорного
уступа и упорного торца - 0,07 мм.
4.5. Параметры шероховатости поверхности резьбы Ra должны
быть не более 3,2 мкм.
4.6. Заходный виток наружной и внутренней резьбы должен быть притуплен до
основания профиля или выполнен в виде скоса под углом 60°+3° (черт. 2).

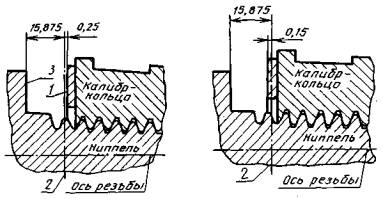

4.7. Величина натяга наружной замковой резьбы, контролируемая любым
рабочим резьбовым калибром-кольцом, должна соответствовать значению  мм (черт. 4).
Черт. 4

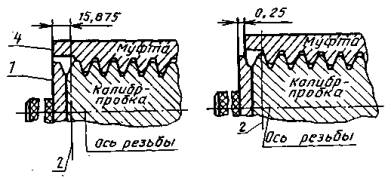

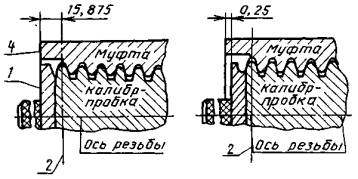

4.8. Величина натяга внутренней замковой резьбы до
З-122 включительно, контролируемая любым рабочим резьбовым калибром-пробкой,
должна находиться в пределах, указанных на черт. 5, для остальных резьб - на
черт. 6.
Черт. 5
Экспликация к черт. 4 - 6: 1
- контрольная плоскость, 2 - основная плоскость;
3 - упорный уступ; 4 - упорный торец.
Черт. 6
4.6 - 4.8. (Измененная редакция, Изм. № 1).
4.9. Остальные требования к замковой резьбе указаны в приложении
2.
ПРИЛОЖЕНИЕ
1
Справочное
Таблица 4
|
Обозначение замковой
резьбы
|
Зарубежный аналог резьбы
по стандарту API 7
|
Форма профиля по
настоящему стандарту
|
Форма профиля по стандарту
API 7
|
|
З-65
|
NC-23
|
IV
|
V-0,038R
|
|
З-66
|
2 3/8 Reg
|
I
|
V-0,040
|
|
З-73
|
NC-26 (2 3/8 IF)*
|
IV
|
V-0,038R
|
|
З-76
|
2 7/8 Reg
|
I
|
V-0,040
|
|
З-86
|
NC-31 (2 7/8 IF)*
|
IV
|
V-0,038R
|
|
З-88
|
3 1/2 Reg
|
I
|
V-0,040
|
|
З-94
|
NC-35
|
IV
|
V-0,038R
|
|
З-101
|
3 1/2 FH
|
I
|
V-0,040
|
|
З-102
|
NC-38 (3 1/2 IF)*
|
IV
|
V-0,038R
|
|
З-108
|
NC-40 (4 FH)*
|
IV
|
V-0,038R
|
|
З-117
|
4 1/2 Reg
|
I
|
V-0,040
|
|
З-118
|
NC-44
|
IV
|
V-0,038R
|
|
З-121
|
4 1/2 FH
|
I
|
V-0,040
|
|
З-122
|
NC-46 (4 IF)*
|
IV
|
V-0,038R
|
|
З-133
|
NC-50 (4 1/2 IF)*
|
IV
|
V-0,038R
|
|
З-140
|
5 1/2 Reg
|
II
|
V-0,050
|
|
З-147
|
5 1/2 FH
|
III
|
V-0,050
|
|
З-149
|
NC-56
|
V
|
V-0,038R
|
|
З-152
|
6 5/8 Reg
|
III
|
V-0,050
|
|
З-161
|
-
|
III
|
V-0,050
|
|
З-163
|
NC-61
|
V
|
V-0,038R
|
|
З-171
|
6 5/8 FH
|
III
|
V-0,050
|
|
З-177
|
7 5/8 Reg
|
II
|
V-0,050
|
|
З-185
|
NC-70
|
V
|
V-0,038R
|
|
З-189
|
-
|
III
|
V-0,050
|
|
З-201
|
8 5/8 Reg
|
II
|
V-0,050
|
|
З-203
|
NC-77
|
V
|
V-0,038R
|
*
В скобках приведены обозначения выходящих из употребления резьб по стандарту
API 7 с формой профиля V - 0,065, имеющих площадки по впадинам резьбы, но обеспечивающих
взаимозаменяемость с соответствующими резьбами типа NC.
** Издание
01.08.90.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Рекомендуемое
1. Применение замковой наружной резьбы с цилиндрической поверхностью у
основания конуса (черт. 1 исполнение А)
определяется разработчиком и указывается в технической документации на
конкретное изделие.
2. Для предохранения замковой резьбы от коррозии и заедания применяется
фосфатирование или другие способы защиты поверхности, например,
поликомпозиционными покрытиями на основе меди. Для повышения сопротивления
усталости может применяться обкатка роликом, выполнение соединений коническими
или цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия,
метод повышения сопротивления усталости указывается в технической документации
на конкретное изделие.
3. Тип смазки, применяемой в зависимости от условий эксплуатации замковой
резьбы, указывается в нормативно-технической документации на конкретное
изделие.
4. Отклонение перпендикулярности упорных поверхностей проверяется
одновременно с проверкой резьбы калибрами и равно разности наибольшего и
наименьшего расстояния между контрольной плоскостью калибра и упорными
поверхностями замковой резьбы.
5. Конусность по наружному диаметру наружных резьб и по внутреннему
диаметру внутренних резьб проверяется гладкими коническими калибрами (кольцами
и пробками) с применением пластинчатого щупа шириной 3 мм для резьбы до З-133
включительно и шириной 4 мм для остальных резьб или проверяется при помощи
других средств измерения.
6. Перед проверкой натяга поверхности наружной и внутренней резьбы должны
быть тщательно очищены и на поверхности резьбы должен быть нанесен тонкий слой
жидкого масла. Усилия одного рабочего, применяющего рычаг длиной 150 мм, должно
быть достаточно для навинчивания резьбового калибра на резьбу до отказа.
ПРИЛОЖЕНИЕ
3
Рекомендуемое

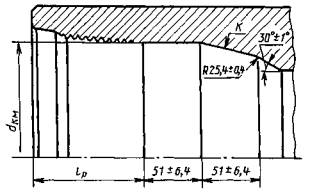

1. Форма и размеры зарезьбовых разгрузочных канавок внутренней и наружной
резьбы (муфты и ниппеля) приведены на черт. 7 - 9 и в табл. 5.
Могут применяться другие формы разгрузочных канавок, способствующих
повышению сопротивления усталости резьбовых соединений.
Параметр шероховатости поверхности зарезьбовых разгрузочных канавок Ra
должен быть не более 1,6 мкм; целесообразно обкатать роликом.
Зарезьбовая
разгрузочная канавка внутренней резьбы (муфты) с цилиндрическим участком (dкм)
- вариант I
Черт. 7
Зарезьбовая
разгрузочная канавка внутренней резьбы (муфты) - вариант II
Черт. 8
Зарезьбовая
разгрузочная канавка наружной резьбы (ниппеля)
Черт. 9
Таблица 5
Размеры
в миллиметрах
|
Обозначение замковой
резьбы
|
Зарубежный аналог резьбы по
стандарту API 7
|
Длина от плоскости торца
до конца резьбы муфты lр
± 1,6
|
Диаметр цилиндрической
поверхности муфты dкм
+ 0,4
|
Конусность* гладкой
поверхности, примыкающей к цилиндрической поверхности, K
|
Диаметр канавки ниппеля dкн
- 0,8
|
Длина от плоскости торца
до канавки муфты l′p
- 3,2
|
|
З-94
|
NC-35
|
82,6
|
82,2
|
1:6
|
82,2
|
85,7
|
|
З-101
|
3 1/2 FH
|
81,9
|
80,1
|
1:4
|
86,5
|
85,1
|
|
З-102
|
NC-38
|
88,9
|
88,1
|
1:6
|
89,3
|
92,1
|
|
З-108
|
NC-40
|
101,6
|
92,9
|
96,0
|
104,8
|
|
З-117
|
4 1/2 Reg
|
94,9
|
96,1
|
1:4
|
102,1
|
98,1
|
|
З-118
|
NC-44
|
101,6
|
101,6
|
1:6
|
106,4
|
104,8
|
|
З-121
|
4 1/2 FH
|
88,9
|
100,4
|
1:4
|
106,8
|
92,1
|
|
З-122
|
NC-46
|
101,6
|
106,8
|
1:6
|
109,9
|
104,8
|
|
З-133
|
NC-50
|
101,6
|
117,5
|
120,6
|
104,8
|
|
З-140
|
5 1/2 Reg
|
108,0
|
114,3
|
1:4
|
123,4
|
111,1
|
|
З-147
|
5 1/2 FH
|
114,3
|
129,9
|
1:6
|
133,5
|
117,5
|
|
З-149
|
NC-56
|
114,3
|
121,8
|
1:4
|
134,5
|
117,5
|
|
З-152
|
6 5/8 Reg
|
114,3
|
134,1
|
1:6
|
137,7
|
117,5
|
|
З-161
|
-
|
114,3
|
143,8
|
147,4
|
117,5
|
|
З-163
|
NC-61
|
127,0
|
133,0
|
1:4
|
148,8
|
130,2
|
|
З-171
|
6 5/78 FH
|
114,3
|
153,5
|
1:6
|
157,0
|
117,5
|
|
З-177
|
7 5/8 Reg
|
120,6
|
148,8
|
1:4
|
162,7
|
123,8
|
|
З-185
|
NC-70
|
139,7
|
152,0
|
171,0
|
142,9
|
|
З-189
|
-
|
114,3
|
171,3
|
1:6
|
174,9
|
117,5
|
|
З-201
|
8 5/8 Reg
|
123,3
|
173,0
|
1:4
|
186,9
|
127,0
|
|
З-203
|
NC-77
|
152,4
|
166,3
|
188,5
|
155,6
|
* Предельные отклонения конусности
гладкой поверхности не должны превышать ±2,1 мм на длине 100 мм.
2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки.
Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразно
при больших крутящих моментах свинчивания соединения и небольшом числе рабочих
витков резьбы.
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАН И
ВНЕСЕН Министерством нефтяной и газовой промышленности СССР, Государственным
комитетом СССР по управлению качеством продукции и стандартам
2. УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению
качеством продукции и стандартам от 27.03.90 № 614
3. ВВЕДЕН ВПЕРВЫЕ
4. ИЗДАНИЕ с
Изменением № 1, утвержденным в июле 1992 г. (ИУС 10-92)
СОДЕРЖАНИЕ
|
|
