ГОСТ 29251-91 (ИСО 385-1-84) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ПОСУДА ЛАБОРАТОРНАЯ СТЕКЛЯННАЯ БЮРЕТКИ Часть 1 ОБЩИЕ ТРЕБОВАНИЯ
Содержание МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.01.94 1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий стандарт устанавливает общие требования к ряду лабораторных бюреток общего назначения, широко применяемых в лабораториях. Требования к устройству и конструированию бюреток - по ГОСТ 29044. Требования к конкретным типам бюреток установлены в ГОСТ 29252 и ГОСТ 29253. Требования настоящего стандарта являются обязательными. Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении 3. 2. ССЫЛКИГОСТ 29044-91 (ИСО 384-78) Посуда лабораторная стеклянная. Принципы устройства и конструирования мерной посуды. ГОСТ 29252-91 (ИСО 385-2-84) Посуда лабораторная стеклянная. Бюретки. Часть 2. Бюретки без времени ожидания. ГОСТ 29253-91 (ИСО 385-3-84) Посуда лабораторная стеклянная. Бюретки. Часть 3. Бюретки с временем ожидания 30 с. 3. УСЛОВИЯ ПОВЕРКИ3.1. Применяемая единица вместимости - кубический сантиметр (см3), может быть использована единица миллилитр (мл). Примечание. В соответствии с международной системой единиц (СИ) внесистемная единица «миллилитр» (мл) допускается к применению наравне с кубическим сантиметром (см3). 3.2. Используемая стандартная температура - температура 20 °С, при которой из бюретки сливают номинальный объем жидкости. Примечание. Если за стандартную температуру принимают температуру 27 °С (см. ГОСТ 29044), то 20 °С должны быть заменены на 27 °С. 4. ТОЧНОСТЬ ИЗМЕРЕНИЯ ВМЕСТИМОСТИУстанавливаются два класса точности измерения: 1-й класс - для более точных изделий; 2-й класс - для менее точных изделий. Преимущественно погрешность измерения не должна превышать наименьшую цену деления. 5. ТИПЫ БЮРЕТОКУстанавливаются два типа бюреток: тип I - без установленного времени ожидания 1-го и 2-го классов (см. ГОСТ 29252); тип II - с установленным временем ожидания только 1-го класса (см. ГОСТ 29253). Бюретки типа II, применяемые в народном хозяйстве, используют в соответствии с приложением 3. Исполнения бюреток - в соответствии с приложением 3. 6. ПРЕДЕЛЫ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ6.1. Погрешности измерения сливаемой жидкости не должны превышать значений, указанных в табл. 1. Пределы погрешностей означают максимально допускаемую разность погрешностей между двумя любыми точками шкалы. Таблица 1 мл

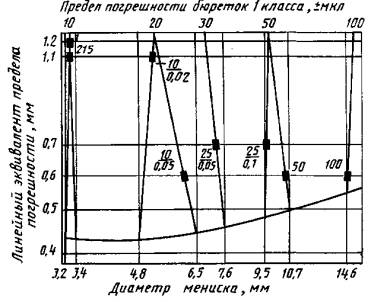

Бюретки другой вместимости и (или) с другой ценой деления следует изготовлять также в соответствии с требованиями настоящего стандарта. 6.2. Соотношение пределов погрешности и вместимости для бюреток 1-го класса указаны в приложении 1 (черт. 5). 6.3. Соотношение пределов погрешности и диаметра мениска для бюреток 2-го класса указаны в приложении 2 (черт. 6). 7. КОНСТРУКЦИЯБюретки изготовляют из стекла, обладающего необходимыми свойствами химической и термической стойкости. Бюретки должны иметь как можно меньше видимых дефектов, а внутреннее напряжение должно быть сведено до необходимого уровня. Размеры бюреток должны соответствовать указанным в табл. 2. Расстояние от нулевой отметки до верхней части бюретки - минимум 50 мм. Расстояние от самой нижней отметки до верхней части крана - минимум 50 мм. Длина части бюретки с неизменным диаметром, находящейся ниже самой нижней отметки, - минимум 20 мм. Длина сливного кончика от нижней части крана - минимум 50 мм.

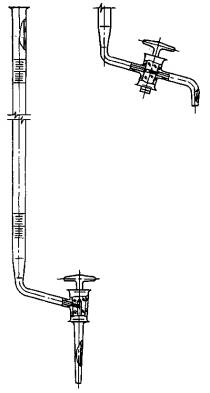

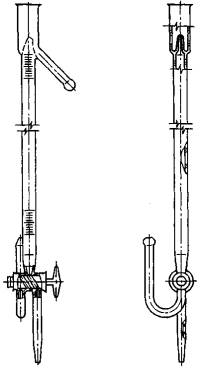

___________ * Для бюреток, не снабженных соответствующим устройством для заливки. 7.3. Верхняя часть бюретки Верхняя часть бюретки, не снабженная соответствующим устройством для заливки, должна быть гладкой, иметь упрочняющий фланец, или развертку и быть перпендикулярной к оси бюретки. Бюретки с ценой деления 0,05 мл и менее без входного крана предпочтительно изготовлять с цилиндрической расширенной верхней частью. Бюретки с большим диаметром допускается изготовлять с воронкообразной верхней частью. Длина трубки с неизменным диаметром между нулевой отметкой и расширенной верхней частью должна быть не менее 20 мм. Примечание. Настоящий стандарт не устанавливает требования к конструкции заливного устройства. Конструкция такого устройства не должна влиять на точность показаний бюреток. 7.4. Краны и аналогичные устройства 7.4.1 Качество изготовления кранов должно обеспечивать плавное и точное регулирование потока, а скорость утечки не должна превышать значений, указанных в п. 7.5. 7.4.2. Кран и сливной кончик любой бюретки 1 класса должны быть цельными, кончик либо соединен с муфтой крана (черт. 3), либо должен быть составной частью пробки крана (черт. 4). Краны для бюреток 2 класса предпочтительно изготовлять с цельным сливным кончиком; бюретки могут снабжаться и другими регулирующими устройствами. 7.4.3. Муфты и пробки обычных кранов, изготовленных из стекла, должны быть хорошо отшлифованы с конусностью предпочтительно 1/10 и соответствовать требованиям ГОСТ 7995. 7.4.4. Допускается применять бюретки с кранами других конструкций, изготовленных из стекла или инертных пластмасс с необходимыми свойствами, в этом случае они должны соответствовать требованиям п. 7.4.1. 7.4.5. В комплекте с кранами допускается применять фиксирующие устройства. Стеклянный кран обычной конструкции, работающий со смазкой, испытывают на скорость утечки. При этом бюретку устанавливают в вертикальное положение, затем кран очищают от смазки, муфту и пробку крана смачивают водой, бюретку наполняют водой до нулевой отметки. Скорость утечки при одном из закрытых положений крана бюреток 1 класса не должна превышать одного деления, бюреток 2 класса - двух делений в течение 20 мин. Аналогично испытывают стеклянные краны других конструкций, их составные части очищают от смазки и смачивают водой. При испытании двухходового крана бюретка должна быть пустой, пробка крана находиться в нормальном положении слива, а заливная трубка должна быть соединена с градуированной трубкой, наполненной водой до уровня 250 мм выше нулевой отметки. Скорость утечки при этом не должна превышать вышеуказанного значения. Если кран изготовлен из материала, не требующего смазки, то его испытывают аналогичным образом. Скорость утечки для кранов бюреток 1 класса не должна превышать половины деления, а 2 класса - одного деления в течение 50 мин. Для обеспечения необходимой точности измерений при определении скорости утечки не должно быть больших колебаний температуры и испарения. Примечание. Вышеуказанные методы испытаний на утечку используют в технических условиях и при рассмотрении спорных результатов. Для других задач могут использоваться ускоренные испытания, в этих случаях применяют вакуумное оборудование. Ускоренные испытания не используют в технических условиях из-за трудностей в регламентации условий проведения испытаний. Любые устройства для проведения ускоренных испытаний следует калибровать, используя несколько бюреток, скорость утечки которых определена по вышеуказанному методу. 7.6 Сливной кончик Кончик изготовляют из толстостенной капиллярной трубки и, если он изготовлен цельно с бюреткой, то переход не должен иметь полостей, приводящих к захвату пузырьков воздуха. Упрочненная конструкция сливного кончика должна иметь форму постепенно сужающегося конуса без значительных сужений канала, которые могут привести к турбулентности потока жидкости, поверхность сливного кончика должна быть гладкой. Конструкция, используемая в народном хозяйстве, применяется в соответствии с приложением 3. Нижняя часть кончика должна быть обработана одним из нижеуказанных способов: а) гладко отшлифована, при этом плоскость нижней части должна быть перпендикулярна к оси бюретки, с наружной небольшой фаской, с последующей оплавкой; б) гладко отшлифована, при этом плоскость нижней части должна быть перпендикулярна к оси бюретки, с наружной небольшой фаской; в) нижняя часть отрезана перпендикулярно к оси бюретки и оплавлена. Примечание. Данные способы указаны в порядке предпочтения. Обработка пламенем снижает опасность появления сколов при работе с бюреткой, но при такой обработке не допускается сужение канала сливного кончика или появление чрезмерных напряжений (см. п. 7.1.) За время слива принимают время, необходимое для снижения мениска воды от нулевой до самой нижней отметки. При определении времени слива кран находится в полностью открытом положении, а сливной кончик не соприкасается со стенкой приемной склянки. Определенное таким образом время слива должно находиться в установленных ГОСТ 29252 и ГОСТ 29253 пределах. В случае применения съемного сливного кончика время слива следует определять при нормальном рабочем положении сливного кончика. 7.8. Время ожидания Время ожидания, если его устанавливают, определяется как промежуток времени от закрывания крана до окончательного считывания результата. 8. ГРАДУИРОВКА И ОЦИФРОВКА8.1.1. Линии отметок должны быть четкими, несмываемыми, толщина их по всей длине не должна превышать 0,3 мм. 8.1.2. Все линии отметок должны быть перпендикулярны к продольной оси бюретки. 8.2. Расстояние между отметками 8.2.1. В расстоянии между отметками не должно быть видимых отклонений. 8.2.2. Расстояние между отметками должно быть таким, чтобы длина шкалы находилась в пределах, указанных в табл. 2. 8.3. Длина отметок - по черт. 1.

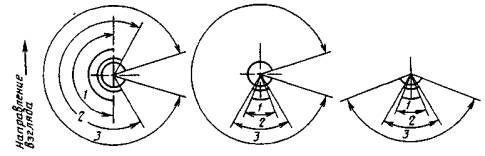

Схема I градуировки для бюреток 1 класса и схема III градуировки для бюреток 2 класса - по ГОСТ 29252; для бюреток, используемых в народном хозяйстве, применяется схема III градуировки в соответствии с приложением 3 (п. 8.3). схема II градуировки предпочтительна для бюреток по ГОСТ 29253, но допускается и для бюреток 2 класса по ГОСТ 29252. 8.3.1. Схема I градуировки 8.3.1.1. Длина коротких отметок должна составлять не менее 50 % длины окружности бюретки. 8.3.1.2. Длина средних отметок должна составлять примерно 65 % длины окружности бюретки. Концы средних отметок должны симметрично выступать за концы коротких линий. 8.3.1.3. Длинные отметки должны полностью опоясывать бюретку по длине окружности. Допускается разрыв, не превышающий 10 % длины окружности. 8.3.2. Схема II градуировки 8.3.2.1. Длина коротких отметок должна быть не менее 10 % и не более 20 % длины окружности бюретки. 8.3.2.2. Длина средних отметок должна составлять примерно 1,5 длины коротких отметок. Концы средних отметок должны симметрично выступать за концы коротких отметок. 8.3.2.3. Длинные отметки должны полностью опоясывать бюретку по длине окружности. Допускается разрыв, не превышающий 10 % длины окружности. 8.3.3. Схема III градуировки 8.3.3.1. Длина коротких отметок должна быть не менее 10 % и не более 20 % длины окружности бюретки. 8.3.3.2. Длина средних отметок должна составлять примерно 1,5 длины коротких отметок. 8.3.3.3. Длинные отметки должны превышать короткие отметки не менее чем в 2 раза. Концы длинных отметок должны симметрично выступать за концы коротких и средних отметок. 8.4. Последовательность расположения отметок (черт. 1) 8.4.1. Для бюреток с наименьшей ценой деления 0,01 или 0,1 мл: а) каждая десятая отметка - длинная; б) между двумя соседними длинными отметками - одна средняя; в) между двумя соседними средней и длинной отметками - четыре коротких. 8.4.2. Для бюреток с наименьшей ценой деления 0,02 или 0,2 мл: а) каждая пятая отметка - длинная; б) между двумя соседними длинными отметками - четыре коротких отметки. 8.4.3. Для бюреток с наименьшей ценой деления 0,05 мл: а) каждая десятая отметка - длинная; б) между двумя соседними длинными отметками - четыре равномерно расположенные средние отметки; в) между двумя соседними средними или средней и длинной отметками - одна короткая отметка. 8.5. Расположение отметок (черт. 2)
1 - короткая; 2 - средняя; 3 - длинная 8.5.1. На бюретках, градуированных по схеме I, концы коротких отметок должны находиться на воображаемой вертикали, проходящей через центр фронтальной части бюретки. Отметки при этом предпочтительно должны быть расположены влево от воображаемой вертикали, если бюретка повернута фронтальной частью к наблюдателю. 8.5.2. На бюретках, градуированных по схеме II или III, средние точки коротких и средних отметок должны находиться на воображаемой вертикали, проходящей через центр фронтальной части бюретки, бюретка при этом должна быть повернута фронтальной частью к наблюдателю. 8.6. Оцифровка отметок 8.6.1. Оцифровку отметок наносят вниз от нулевой отметки, расположенной в верхней части бюретки, интервалы между отметками указаны в табл. 3. Таблица 3
8.6.2. Цифры располагают непосредственно над длинными отметками и чуть вправо от соседних, более коротких отметок. При схеме III градуировки цифры можно располагать правее отметки так, чтобы продолжение отметки как бы делило соответствующую ей цифру надвое. 9. УСТАНОВКА МЕНИСКАМениск устанавливают одним из нижеприведенных способов. Для уменьшения возможных погрешностей мениск устанавливают одним и тем же способом на нулевой и на последней отметках: а) чтобы плоскость верхнего края отметки находилась горизонтально по касательной к нижней точке мениска; взгляд наблюдателя при этом находится в этой же плоскости; б) чтобы плоскость середины отметки находилась горизонтально по касательной к нижней точке мениска; взгляд наблюдателя направлен вверх в этой плоскости, при этом одновременно видны передняя и задняя части отметки, одновременно сходящиеся в самой нижней точке мениска. 10. НАДПИСИ10.1. На бюретки наносят следующие обозначения: а) «см3» или «мл», означающие единицу вместимости, применяемую при градуировке бюретки; б) «20 °С», означающее стандартную температуру. Примечание. Если за стандартную температуру принимают температуру 27 °С, то надпись «20 °С» меняют на «27 °С»; в) буква «О» означает, что бюретка вымерена на слив обозначенной вместимости; г) «1» или «2», означающие класс точности, по которому вымерялись бюретки; д) знак или марка изготовителя и (или) поставщика; е) время ожидания, если оно установлено, форма записи «О + 30 с». 10.2. На бюретки 1 класса, предназначенные для официальной поверки или освидетельствования (если это требуется в соответствии с законодательной метрологией), наносят дополнительные обозначения, которые следует наносить и на другие бюретки 1 класса, а при необходимости и на бюретки 2 класса: а) на бюретки, сливной кончик которых является частью пробки крана (см. черт. 4), наносят опознавательный номер, который повторяют и на ручке крана. Примечание. На бюретки, сливной кончик которых соединен с муфтой крана, (см. черт. 3) такое обозначение не наносят, так как канал крана не может повлиять на изменение времени слива; б) время слива в секундах; в) условное обозначение стекла, за исключением известково-натриевого стекла. Вместо такого обозначения достаточно нанести знак и марку изготовителя, если коэффициенты расширения публикуют в каталогах изготовителя. Сливной кончик соединен с муфтой крана
Сливной кончик является составной частью пробки крана
10.3. Можно наносить на все бюретки и пределы погрешности значения которых приведены в табл. 1, например: ± 0,02 мл. 11. ЧЕТКОСТЬ ОТМЕТОК, ЦИФР, НАДПИСЕЙ11.1. Размеры и форма всех цифр и надписей должны обеспечивать возможность отсчета при обычных условиях эксплуатации. 11.2. Все отметки, цифры и надписи должны быть четкими и несмываемыми. ПРИЛОЖЕНИЕ 1
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
2; приложение 3 |
|
ГОСТ 7995-80 |
2; 7.4.3 |
ГОСТ 29044-91 |
1; 2; 3.2; приложения 1, 2 |
ГОСТ 29252-91 |
1; 2; 5; 7.7; 8.3; приложение 3 |
ГОСТ 29253-91 |
1; 2; 5; 7.7; 8.3; приложение 3 |
5. ПЕРЕИЗДАНИЕ. Ноябрь 2007 г.
