МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЕЗЬБА ЭДИСОНА
КРУГЛАЯ
Профили, размеры и
продольные размеры
Edison`s round thread. Profiles, dimensions
and dimension limits
|
ГОСТ
6042-83
|
Дата введения 01.07.85
1. Настоящий стандарт распространяется на внутреннюю
и наружную круглую резьбу Эдисона для металлических и неметаллических элементов
(керамических, пластмассовых), применяемых в электротехнических изделиях.
2. Профиль,
размеры и предельные размеры резьбы для металлических элементов должны
соответствовать указанным на черт. 1 и в табл. 1.
3. Профиль,
размеры и предельные размеры внутренней резьбы для неметаллических элементов
должны соответствовать указанным на черт. 2 и в табл. 2.

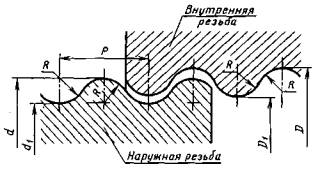

Черт. 1
Таблица 1
Размеры в миллиметрах
|
Обозначение резьбы
|
Наружная резьба
|
Внутренняя резьба
|
P
|
R
|
|
Наружный диаметр d
|
Внутренний диаметр d1
|
Наружный диаметр D
|
Внутренний диаметр D1
|
|
max
|
min
|
max
|
min
|
max
|
min
|
max
|
min
|
|
Е5
|
5,83
|
5,23
|
4,77
|
4,67
|
5,49
|
5,39
|
4,93
|
4,83
|
1,000
|
0,293
|
|
Е10
|
9,53
|
9,36
|
8,51
|
8,34
|
9,78
|
9,61
|
8,76
|
8,59
|
1,814
|
0,531
|
|
Е14
|
13,89
|
13,70
|
12,29
|
12,10
|
14,16
|
13,97
|
12,56
|
12,37
|
2,822
|
0,822
|
|
Е16
|
15,97
|
15,75
|
14,47
|
14,25
|
16,25
|
16,03
|
14,75
|
14,53
|
2,500
|
0,708
|
|
Е18
|
18,50
|
18,25
|
16,80
|
16,55
|
18,85
|
18,60
|
17,15
|
16,90
|
3,000
|
0,875
|
|
Е21
|
20,95
|
20,70
|
19,45
|
19,20
|
21,30
|
21,05
|
19,80
|
19,55
|
2,000
|
0,480
|
|
Е27
|
26,45
|
26,05
|
24,26
|
23,96
|
26,85
|
26,55
|
24,66
|
24,36
|
3,629
|
1,025
|
|
Е33
|
33,05
|
32,65
|
30,45
|
30,05
|
33,55
|
33,15
|
30,95
|
30,55
|
4,233
|
1,187
|
|
Е40
|
39,50
|
39,05
|
35,90
|
35,45
|
40,05
|
39,60
|
36,45
|
36,00
|
6,350
|
1,850
|
Черт. 2
Таблица 2
Размеры в миллиметрах
|
Обозначение резьбы
|
Наружный диаметр D
|
Внутренний диаметр D1
|
P
|
R1
|
R2
|
|
max
|
min
|
max
|
min
|
|
E10/N
|
9,93
|
9,61
|
8,91
|
8,59
|
1,814
|
0,45
|
0,3
|
|
E14/N
|
14,40
|
13,97
|
12,80
|
12,37
|
2,822
|
0,70
|
0,5
|
|
E16/N
|
16,55
|
16,03
|
15,05
|
14,53
|
2,500
|
0,60
|
0,4
|
|
E18/N
|
19,16
|
18,60
|
17,46
|
16,90
|
3,000
|
0,80
|
0,5
|
|
E21/N
|
21,61
|
21,05
|
20,11
|
19,55
|
2,000
|
0,40
|
0,3
|
|
E27/N
|
27,19
|
26,55
|
25,00
|
24,36
|
3,629
|
0,90
|
0,5
|
|
E33/N
|
34,00
|
33,15
|
31,40
|
30,55
|
4,233
|
1,00
|
0,7
|
|
E40/N
|
40,55
|
39,60
|
36,95
|
36,00
|
6,350
|
1,60
|
0,9
|
Пример условного обозначения резьбы Эдисона
Е27 для металлических элементов:
Е27
ГОСТ 6042-83
То же, для
неметаллических элементов:
Е27/N
ГОСТ 6042-83
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартизации от 05.01.83 № 7
2. ВЗАМЕН ГОСТ 6042-71 в части разд. 1
3. Стандарт полностью соответствует СТ
СЭВ 3151-81
4. ПЕРЕИЗДАНИЕ
|
|
