МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Основные
нормы взаимозаменяемости
РЕЗЬБА ТРУБНАЯ ЦИЛИНДРИЧЕСКАЯ
Basic
norms of interchangeability. Pipe cylindrical thread
|
ГОСТ
6357-81
|
Дата
введения 01.01.83
Настоящий стандарт распространяется на трубную цилиндрическую
резьбу, применяемую в цилиндрических резьбовых соединениях, а также в
соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211,
и устанавливает профиль, основные размеры и допуски резьбы.
1.1. Номинальный профиль резьбы и размеры его элементов должны
соответствовать указанным на черт. 1 и в табл. 1.
|

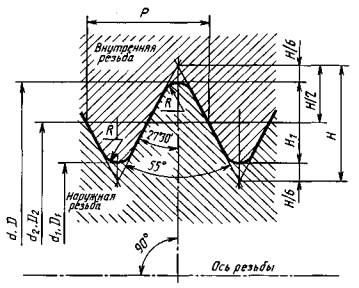

d - наружный диаметр наружной резьбы (трубы); d1 - внутренний диаметр наружной резьбы; d2 - средний диаметр наружной резьбы; D - наружный диаметр внутренней резьбы (муфты); D1 - внутренний диаметр внутренней резьбы; D2 - средний диаметр внутренней резьбы; Р - шаг резьбы; Н
- высота исходного треугольника; Н1 - рабочая высота
профиля; R - радиус закругления
вершины и впадины резьбы
Черт. 1
|
Таблица 1
Размеры в мм
|
Шаг Р
|
Число шагов z на
длине 25,4 мм
|
H = 0,960491Р
|
H1 =
0,640327P
|
 =
0,160082P
|
R = 0,137329P
|
|
0,907
|
28
|
0,871165
|
0,580777
|
0,145194
|
0,124557
|
|
1,337
|
19
|
1,284176
|
0,856117
|
0,214029
|
0,183609
|
|
1,814
|
14
|
1,742331
|
1,161553
|
0,290389
|
0,249115
|
|
2,309
|
11
|
2,217774
|
1,478515
|
0,369629
|
0,317093
|
Примечание. Числовые значения шагов
определены из соотношения P = 25,4/z с округлением до третьего
знака после запятой и приняты в качестве исходных при расчете основных
элементов профиля.
1.2. Вершины наружной резьбы, а также внутренней резьбы
допускается выполнять с плоским срезом в тех случаях, когда исключена
возможность ее соединения с наружной конической резьбой по ГОСТ 6211.
2.1. Обозначение размера резьбы, шаги и номинальные значения наружного,
среднего и внутреннего диаметров резьбы должны соответствовать указанным на
черт. 1 и в табл. 2.
Таблица 2
Размеры в миллиметрах
|
Обозначение размера резьбы
|
Шаг Р
|
Диаметры резьбы
|
|
Ряд 1
|
Ряд 2
|
d = D
|
d2 = D2
|
d1 = D1
|
|
1/16
|
|
0,907
|
7,723
|
7,142
|
6,561
|
|
1/8
|
9,728
|
9,147
|
8,566
|
|
1/4
|
|
1,337
|
13,157
|
12,301
|
11,445
|
|
3/8
|
16,662
|
15,806
|
14,950
|
|
1/2
|
1,814
|
20,955
|
19,793
|
18,631
|
|
3/4
|
5/8
7/8
|
22,911
|
21,749
|
20,587
|
|
26,441
|
25,279
|
24,117
|
|
30,201
|
29,039
|
27,877
|
|
1
11/2
|
11/8
|
2,309
|
33,249
|
31,770
|
30,291
|
|
37,897
|
36,418
|
34,939
|
|
41,910
|
40,431
|
38,952
|
|
11/2
|
13/8
13/4
|
44,323
|
42,844
|
41,365
|
|
47,803
|
46,324
|
44,845
|
|
53,746
|
52,267
|
50,788
|
|
2
21/2
|
2¼
|
59,614
|
58,135
|
56,656
|
|
65,710
|
64,231
|
62,752
|
|
75,184
|
73,705
|
72,226
|
|
3
|
23/4
31/4
|
81,534
|
80,055
|
78,576
|
|
87,884
|
86,405
|
84,926
|
|
93,980
|
92,501
|
91,022
|
|
31/2
|
33/4
|
100,330
|
98,851
|
97,372
|
|
106,680
|
105,201
|
103,722
|
|
113,030
|
111,551
|
110,072
|
|
5
6
|
41/2
51/2
|
125,730
|
124,251
|
122,772
|
|
138,430
|
136,951
|
135,472
|
|
151,130
|
149,651
|
148,172
|
|
163,830
|
162,351
|
160,872
|
При выборе размеров первый ряд следует предпочитать
второму.
2.2. Числовые значения диаметров d2
и d1 вычисляют по следующим формулам
d2 = D2 = d - 0,640327 P
(1)
d1 = D1
= d - 1,280654 P
(2)
Числовые значения диаметра d
установлены эмпирически.
3.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт.
2.
Отклонения отсчитывают от номинального профиля резьбы в направлении
перпендикулярном оси резьбы.
|

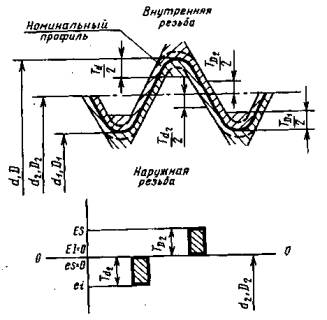

es
- верхнее отклонение диаметров наружной резьбы; ES
- верхнее отклонение диаметров внутренней резьбы; ei
- нижнее отклонение диаметров наружной резьбы; EI
- нижнее отклонение диаметров внутренней резьбы;  - допуски диаметров
d, d2, D1, D2.
Черт. 2
|
3.2. Допуски среднего диаметра резьбы устанавливают двух классов точности
- А и В.
Допуски среднего диаметра резьбы являются суммарными.
Допуски диаметров d1 и D не устанавливают.
3.3. Числовые значения допусков диаметров наружной и внутренней резьбы
должны соответствовать приведенным в табл. 3.
Таблица 3
|
Обозначение размера резьбы
|
Шаг Р, мм
|
Наружная резьба
|
Внутренняя резьба
|
|
Диаметры резьбы
|
|
d
|
d2
|
D2
|
D1
|
|
Допуски, мкм
|
|
Td
|
|
|
|
|
Класс А
|
Класс В
|
Класс А
|
Класс В
|
|
1/16
|
0,907
|
214
|
107
|
214
|
107
|
214
|
282
|
|
1/8
|
214
|
107
|
214
|
107
|
214
|
282
|
|
1/4
|
1,337
|
250
|
125
|
250
|
125
|
250
|
445
|
|
3/8
|
250
|
125
|
250
|
125
|
250
|
445
|
|
1/2
|
1,814
|
284
|
142
|
284
|
142
|
284
|
541
|
|
5/8
|
284
|
142
|
284
|
142
|
284
|
541
|
|
3/4
|
284
|
142
|
284
|
142
|
284
|
541
|
|
7/8
|
284
|
142
|
284
|
142
|
284
|
541
|
|
1
|
2,309
|
360
|
180
|
360
|
180
|
360
|
640
|
|
11/8
|
360
|
180
|
360
|
180
|
360
|
640
|
|
11/4
|
360
|
180
|
360
|
180
|
360
|
640
|
|
13/8
|
2,309
|
360
|
180
|
360
|
180
|
360
|
640
|
|
11/2
|
360
|
180
|
360
|
180
|
360
|
640
|
|
13/4
|
360
|
180
|
360
|
180
|
360
|
640
|
|
2
|
360
|
180
|
360
|
180
|
360
|
640
|
|
21/4
|
434
|
217
|
434
|
217
|
434
|
640
|
|
21/2
|
434
|
217
|
434
|
217
|
434
|
640
|
|
23/4
|
434
|
217
|
434
|
217
|
434
|
640
|
|
3
|
434
|
217
|
434
|
217
|
434
|
640
|
|
31/4
|
434
|
217
|
434
|
214
|
434
|
640
|
|
31/2
|
434
|
217
|
434
|
217
|
434
|
640
|
|
33/4
|
434
|
217
|
434
|
217
|
434
|
640
|
|
4
|
434
|
217
|
434
|
217
|
434
|
640
|
|
41/2
|
434
|
217
|
434
|
217
|
434
|
640
|
|
5
|
434
|
217
|
434
|
217
|
434
|
640
|
|
51/2
|
434
|
217
|
434
|
217
|
434
|
640
|
|
6
|
434
|
217
|
434
|
217
|
434
|
640
|
Примечание. Числовые значения допусков
установлены эмпирически.
(Поправка. ИУС № 5-2008)
3.4. Длины свинчивания подразделяют на две группы: нормальные N и
длинные L.
Длины свинчивания, относящиеся к группам N и L, приведены в табл. 4.
Таблица 4
Размеры в миллиметрах
|
Обозначение размера резьбы
|
Шаг Р
|
Длина свинчивания
|
|
N
|
L
|
|
1/16
|
0,907
|
Св. 4 до 12
|
Св. 12
|
|
1/8
|
|
1/4
|
1,337
|
Св. 5 до 16
|
Св. 16
|
|
3/8
|
|
1/2
|
1,814
|
Св. 7 до 22
|
Св. 22
|
|
5/8
|
|
3/4
|
|
7/8
|
|
1
|
2,309
|
Св. 10 до 30
|
Св. 30
|
|
11/8
|
|
11/4
|
|
13/8
|
|
11/2
|
2,309
|
Св. 12 до 36
|
Св. 36
|
|
13/4
|
|
2
|
2,309
|
Св. 12 до 36
|
Св. 36
|
|
21/4
|
|
21/2
|
|
23/4
|
|
3
|
|
31/4
|
2,309
|
Св. 13 до 40
|
Св. 40
|
|
31/2
|
|
33/4
|
|
4
|
|
41/2
|
|
5
|
|
51/2
|
|
6
|
Примечание. Числовые значения длин
свинчивания установлены эмпирически.
3.5. Допуск резьбы, если нет особых оговорок, относится к наибольшей
нормальной длине свинчивания N,
указанной в табл. 4, или ко всей длине резьбы, если она меньше наибольшей
нормальной длины свинчивания.
3.6. Допуски среднего диаметра внутренней резьбы по
настоящему стандарту, предназначенной для соединения с наружной конической
резьбой по ГОСТ 6211
должны соответствовать классу точности А.
При этом конструкция деталей с внутренней цилиндрической резьбой должна
обеспечивать ввинчивание наружной конической резьбы на глубину не менее
указанной в ГОСТ 6211,
п. 2.6.
3.7. Числовые значения предельных отклонений
диаметров наружной и внутренней резьбы должны соответствовать указанным в табл.
5.
Таблица 5
|
Обозначение размера резьбы
|
Шаг Р, мм
|
Наружная резьба
|
Внутренняя резьба
|
|
Диаметры резьбы
|
|
d
|
d2
|
d1
|
D
|
D2
|
D1
|
|
Предельные отклонения, мкм
|
|
es
|
ei
|
es
|
ei
|
es
|
ЕI
|
ES
|
EI
|
ES
|
EI
|
|
Класс A
|
Класс В
|
Класс А
|
Класс В
|
|
1/16
|
0,907
|
0
|
-214
|
0
|
-107
|
-214
|
0
|
0
|
+107
|
+214
|
0
|
+282
|
0
|
|
1/8
|
|
1/4
|
1,337
|
0
|
-250
|
0
|
-125
|
-250
|
0
|
0
|
+125
|
+250
|
0
|
+445
|
0
|
|
3/8
|
|
1/2
|
1,814
|
0
|
-284
|
0
|
-142
|
-284
|
0
|
0
|
+142
|
+284
|
0
|
+541
|
0
|
|
5/8
|
|
3/4
|
|
7/8
|
|
1
|
2,309
|
0
|
-360
|
0
|
-180
|
-360
|
0
|
0
|
+180
|
+360
|
0
|
+640
|
0
|
|
11/8
|
|
11/4
|
|
13/8
|
|
11/2
|
|
13/4
|
|
2
|
|
21/4
|
0
|
-434
|
0
|
-217
|
-434
|
0
|
0
|
+217
|
+434
|
0
|
+640
|
0
|
|
21/2
|
|
23/4
|
|
3
|
|
31/4
|
|
31/2
|
|
33/4
|
|
4
|
|
41/2
|
|
5
|
|
51/2
|
|
6
|
Примечание. Нижнее отклонение
внутреннего диаметра d1 и верхнее отклонение
наружного диаметра D не устанавливают.
3.8. Предельные отклонения среза вершин и впадин наружной и внутренней
резьбы приведены в приложении.
4.1. В условное обозначение трубной цилиндрической резьбы должны входить:
- буква G,
обозначение размера резьбы и класс точности среднего диаметра. Условное
обозначение для левой резьбы дополняют буквами LH.
Примеры условного обозначения резьбы:
- класса точности A:
G
11/2 - А
- левой резьбы класса точности B:
G
11/2 LH - В
4.2. Длина свинчивания N в обозначении резьбы не указывают.
Длина свинчивания L указывают в миллиметрах.
Пример:
4.3.
Посадка обозначается дробью, в числителе которой указывают обозначение класса
точности внутренней резьбы, а в знаменателе - обозначение класса точности
наружной резьбы.
Примеры:
G
11/2 - А/А
G 11/2 LH - A/В
4.4. Соединение внутренней трубной цилиндрической резьбы
класса точности А по настоящему стандарту с наружной трубной конической резьбой
по ГОСТ 6211
обозначают следующим образом:
Пример:
1. Настоящее приложение содержит информацию о предельных отклонениях срезах (размера  ) вершин и впадин наружной и внутренней резьбы, которые
являются исходными при проектировании резьбообразующего инструмента и не
подлежат обязательному контролю, если это не установлено особо.
2. Предельные отклонения размера  приведены на чертеже
и в таблице.
|
es - верхнее отклонение среза вершины и впадины наружной
резьбы; ES - верхнее отклонение среза вершины и впадины внутренней резьбы; ei
- нижнее отклонение среза вершины и впадины наружной резьбы; EI - нижнее
отклонение среза вершины и впадины внутренней резьбы
Черт. 3
|
|
Срез вершины наружной и
внутренней резьбы
|
Срез впадины наружной и
внутренней резьбы
|
|
Пред. откл., мкм
|
|
es = ES
|
ei = EI
|
es = ES
|
ei = EI
|
|
+75
|
+25
|
0
|
-50
|
