| |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
БИТУМ НЕФТЯНОЙ ДЛЯ ЗАЛИВОЧНЫХ АККУМУЛЯТОРНЫХ МАСТИК
Технические условия
Petroleum bitumen
for filling accumulator mastics. Specifications.
|
ГОСТ
8771-76
|
Дата введения 01.07.77
Настоящий стандарт распространяется на нефтяной
битум, получаемый окислением остатков атмосферно-вакуумной перегонки нефтей и
предназначенный для заливочных аккумуляторных мастик.
(Измененная редакция, Изм. № 3).
Содержание
1.1. Нефтяной битум для
заливочных аккумуляторных мастик должен изготовляться в соответствии с
требованиями настоящего стандарта по технологии, утвержденной в установленном
порядке.
1.2. По физико-химическим показателям нефтяной битум
для заливочных аккумуляторных мастик должен соответствовать нормам, указанным в
таблице.
|
Наименование показателя
|
Норма
|
Метод испытания
|
|
1. Температура размягчения по кольцу и
шару, °С
|
105-115
|
По ГОСТ
11506-73
|
|
2. Глубина проникания иглы при 25°С, 0,1 мм
|
10-16
|
По ГОСТ 11501-78
|
|
3. Растяжимость при 25°С, см, не менее
|
1
|
По ГОСТ 11505-75.
|
|
4. Растворимость в толуоле или хлороформе,
%, не менее
|
99,50
|
По ГОСТ 20739-75
|
|
5. Изменение массы после прогрева, %, не
более
|
0,50
|
По ГОСТ
18180-72
|
|
6. Температура вспышки, °С, не ниже
|
260
|
По ГОСТ
4333-87
|
|
7.
(Исключен, Изм. № 3).
|
|
|
|
8. Индекс пенетрации, не менее
|
+4
|
По п. 3.2
настоящего стандарта или по таблице приложения 2
|
|
9. (Исключен, Изм. № 3).
|
|
|
(Измененная
редакция, Изм. № 1, 2, 3).
2.1. Нефтяной битум для
заливочных аккумуляторных мастик принимают партиями. Партией считается любое
количество продукта, однородного по своим качественным показателям и
сопровождаемого одним документом о качестве.
2.2. Объем
выборки - по ГОСТ 2517-85.
2.3. Растворимость в толуоле
или хлороформе, изменение массы после прогрева и температуру вспышки
изготовитель проверяет периодически не реже одного раза в квартал.
При получении неудовлетворительных
результатов периодических испытаний изготовитель переводит испытания по данному
показателю в категорию приемо-сдаточных до получения положительных результатов
не менее чем на трех партиях подряд.
(Измененная
редакция, Изм. № 3).
2.4. При получении
неудовлетворительных результатов испытаний хотя бы по одному из показателей
проводят повторные испытания пробы от удвоенной выборки. Результаты повторных
испытаний распространяются на всю партию.
3.1. Пробы нефтяного
битума для заливочных аккумуляторных мастик отбирают по ГОСТ 2517-85. Для
объединенной пробы берут битум массой 0,5 кг.
(Измененная редакция, Изм. № 1).

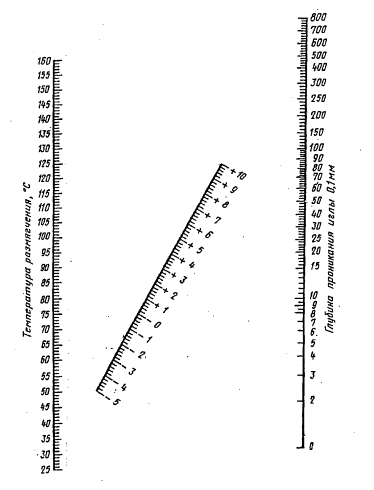

3.2. Индекс
пенетрации определяют по номограмме обязательного приложения 1. Для
этого соединяют прямой линией точку на левой шкале, соответствующую температуре
размягчения битума, с точкой на правой шкале, соответствующей значению глубины
проникания иглы при 25°С.
Пересечение прямой линии с наклонной
шкалой дает значение индекса пенетрации.
4.1. Упаковка,
маркировка, транспортирование и хранение - по ГОСТ
1510-84.
5.1. Изготовитель должен
гарантировать соответствие нефтяного битума для заливочных аккумуляторных
мастик требованиям настоящего стандарта при соблюдении условий
транспортирования и хранения, установленных стандартом.
5.2. Гарантийный срок хранения
нефтяного битума для заливочных аккумуляторных мастик-3 года со дня
изготовления.
(Измененная редакция, Изм. № 1).
6.1. Нефтяной битум для
заливочных аккумуляторных мастик является горючим веществом с температурой
вспышки 250-330°С. Минимальная температура самовоспламенения 368°С.
6.2. Предельно допустимая
концентрация паров (летучих углеводородов) нефтяного битума в воздушной среде
производственных помещений-300 мг/м3. Содержание паров углеводородов
в воздушной среде определяют газоанализатором типа УГ-2.
6.3. При производстве, сливе,
наливе и отборе проб нефтяного битума должны применять индивидуальные средства
защиты по типовым отраслевым нормам, утвержденным Государственным комитетом
СССР по труду и социальным вопросам и ВЦСПС.
(Измененная редакция, Изм. № 1).
6.4. В случае загорания
небольших количеств нефтяного битума для заливочных аккумуляторных мастик его
следует тушить песком, кошмой, пенным огнетушителем, специальными порошками;
развившиеся пожары разлитого продукта на большой площади тушить необходимо
пенной струей или водой от лафетных стволов.
|
Температура размягчения по КиШ, °С
|
Глубина проникания иглы при 25 °С
0,1 мм
|
|
20
|
16
|
14
|
12
|
10
|
6
|
|
100
|
4,5
|
4,1
|
3,8
|
3,5
|
3,2
|
2,4
|
|
101
|
4,6
|
4,2
|
3,9
|
3,6
|
3,3
|
2,5
|
|
102
|
4,7
|
4,3
|
4,0
|
3,8
|
3,4
|
2,6
|
|
103
|
4,8
|
4,4
|
4,1
|
3,8
|
3,5
|
2,7
|
|
104
|
4,9
|
4.4
|
4,2
|
4,0
|
3,6
|
2,8
|
|
105
|
5,0
|
4,6
|
4,3
|
4,0
|
3,7
|
2,9
|
|
106
|
5,1
|
4,6
|
4,4
|
4,1
|
3,8
|
3,0
|
|
107
|
5,2
|
4,7
|
4,5
|
4,2
|
3,9
|
3,0
|
|
108
|
5,2
|
4,8
|
4,6
|
4,3
|
4,0
|
3,2
|
|
109
|
5,4
|
4,9
|
4,6
|
4.4
|
4,1
|
3,2
|
|
110
|
5,5
|
5,0
|
4,8
|
4,5
|
4,2
|
3,3
|
|
111
|
5,5
|
5,1
|
4,9
|
4,6
|
4,3
|
3,4
|
|
112
|
5,6
|
5,2
|
4,9
|
4,6
|
4,4
|
3,5
|
|
113
|
5,7
|
5,2
|
5,0
|
4,7
|
4,4
|
3,6
|
|
114
|
5,8
|
5,3
|
5,1
|
4,8
|
4,5
|
3,6
|
|
115
|
5,9
|
5,5
|
5,2
|
4,9
|
4,6
|
3,8
|
|
116
|
6,0
|
5,5
|
5,2
|
5,0
|
4,7
|
3,8
|
|
117
|
6,0
|
5,6
|
5,3
|
5,1
|
4,8
|
3,9
|
|
118
|
6,1
|
5,7
|
5,4
|
5,2
|
4,9
|
4,0
|
|
119
|
6,2.
|
5,8
|
5,5
|
5,2
|
4,9
|
4,1
|
|
120
|
6,3
|
5,9
|
5,5
|
5,3
|
5,0
|
4,2
|
Примечания:
1. При промежуточных значениях глубины проникания иглы при
25°С, не указанных в таблице, индекс пенетрации определяют интерполяцией или по
номограмме.
2. Все значения индексов пенетрации положительные.
(Введено дополнительно, Изм. № 1).
1. РАЗРАБОТАН И ВНЕСЕН Министерством химической и
нефтеперерабатывающей промышленности СССР
РАЗРАБОТЧИКИ
В.В.
Фрязинов, Р.С. Ахметова, И.И. Шерышева, И.А. Чернобривенко, Н.И. Смирнова, С.Л.
Александрова, Т.П. Камалова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета стандартов Совета Министров .СССР от 20.08.76 № 1992
3. ВЗАМЕН ГОСТ
8771-58
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по решению
Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС
11-95)
6. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в
апреле 1982 г., октябре 1984 г., ноябре 1990 г. (ИУС 7-82, 1-85, 2-91)
|
|
