ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
КОНЦЫ ПРИСОЕДИНИТЕЛЬНЫЕ
РЕЗЬБОВЫЕ ДЛЯ АРМАТУРЫ,
СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ
И ТРУБОПРОВОДОВ ПОД ЛИНЗОВОЕ
УПЛОТНЕНИЕ НА Ру 20 - 100 МПа
(200 - 1000 кгс/см2)
РАЗМЕРЫ
ГОСТ 9400-81
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНЦЫ
ПРИСОЕДИНИТЕЛЬНЫЕ РЕЗЬБОВЫЕ
ДЛЯ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И
ТРУБОПРОВОДОВ ПОД ЛИНЗОВОЕ УПЛОТНЕНИЕ
НА Ру 20 - 100 МПа (200 - 1000 кгс/см2)
Размеры
Threaded
connecting ends for valves, fittings and
pipes with lens-shaped seals for Pn 20 - 100 MPa
(200 - 1000 kgf/cm2). Dimensions
|
ГОСТ
9400-81
|
Постановлением
Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1138 срок
действия установлен
с 01.01.82
1. Настоящий стандарт
распространяется на присоединительные концы под линзовое уплотнение для
соединения с фланцами на резьбе арматуры, соединительных частей и
трубопроводов, применяемых в химической и нефтехимической промышленностях, на Ру
20 - 100 МПа (200 - 1000 кгс/см2) и Dу 6 - 200
мм с температурой от минус 50 до плюс 510 °С.
Требования настоящего стандарта являются
обязательными.
(Измененная редакция, Изм. № 1, 2).

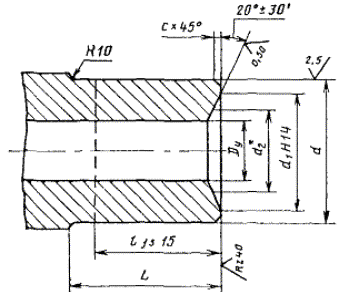

2. Размеры присоединительных
концов должны соответствовать указанным на чертеже и в таблице.
* Размер для справок.
мм
|
Проход условный Dу
|
d
|
d1
|
d2 (диаметр касания)
|
L
|
l
|
в
|
|
6
|
М14´1,5
|
10
|
8,2
|
32
|
22
|
1,6
|
|
М16´1,5*
|
|
10
|
М24´2
|
18
|
13,7
|
28
|
2,0
|
|
15
|
М33´2
|
28
|
20,5
|
42
|
35
|
|
25
|
М42´2
|
37
|
41,0
|
|
М48´2
|
40
|
145
|
40
|
|
32
|
М48´2
|
43
|
|
М56´3
|
48
|
60
|
50
|
3,0
|
|
М64´3
|
55
|
|
40
|
М64´3
|
49,9
|
55
|
|
М80´3
|
65
|
65
|
|
50
|
М80´3
|
72
|
67,0
|
|
М100´3
|
82
|
75
|
65
|
|
65
|
М100´3
|
90
|
78,7
|
|
M110´3
|
95
|
80
|
70
|
|
М125´4
|
85
|
75
|
|
80
|
М110´3
|
100
|
95,7
|
80
|
70
|
3,0
|
|
М125´4
|
115
|
85
|
75
|
|
М135´4
|
95
|
85
|
|
М155´4
|
120
|
100
|
90
|
|
100
|
М125´4
|
115
|
109,4
|
85
|
75
|
|
М135´4
|
125
|
95
|
85
|
|
М155´4
|
132
|
100
|
90
|
|
М175´6
|
115
|
105
|
4,0
|
|
125
|
М155´4
|
145
|
136,8
|
100
|
90
|
3,0
|
|
M175´6
|
162
|
115
|
105
|
4,0
|
|
М190´6
|
120
|
110
|
|
М215´6
|
165
|
130
|
120
|
|
150
|
М190´6
|
175
|
166,2
|
120
|
110
|
|
М215´6
|
195
|
130
|
120
|
|
М240´6
|
140
|
130
|
|
M265´6
|
165
|
155
|
|
200
|
M240´6
|
225
|
212,0
|
140
|
130
|
|
М265´6
|
245
|
165
|
155
|
|
М295´6
|
* Допускается только для
присоединительных концов арматуры, линзовых отводов и диафрагм.
(Измененная редакция, Изм. № 1).
3. Фактический диаметр
арматуры, соединительных частей и трубопроводов следует принимать равным
номинальному размеру по сортаменту труб, но не более величины условного
прохода.
4. Резьба метрическая - по ГОСТ
24705 с полем
допуска 6 g - по ГОСТ
16093.
5. Сбег резьбы - нормальный
по ГОСТ 10549; величина сбега входит в размер l; форма впадин резьбы должна
быть закругленной по ГОСТ
9150.
4, 5. (Измененная
редакция, Изм. № 1).
6. Нa уплотнительной поверхности не допускаются
раковины, свищи, плены, волосовины, трещины, закаты, риски и другие дефекты,
снижающие плотность, прочность и надежность уплотнения.
7. Условные проходы - по ГОСТ
28338.
8. Условные давления - по ГОСТ 356.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством
химического и нефтяного машиностроения СССР
РАЗРАБОТЧИКИ
Л. Ф. Березин (руководитель темы), Е. Р. Хисматулин, М.
И. Миль
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 27.02.81 № 1138
3. Срок проверки - 1991 год, периодичность проверки
- 5 лет
4. Стандарт полностью соответствует
рекомендации СЭВ по стандартизации PC 2374-70
5.
Взамен ГОСТ 9400-75
6.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7.
Проверен в 1990 г. Снято ограничение срока действия Постановлением Госстандарта
СССР от 26.02.91 № 176
8.
ПЕРЕИЗДАНИЕ (март 1993 г.) с Изменениями № 1, 2, утвержденными в сентябре 1988
г., в феврале 1991 г. (ИУС 12-88, 5-91)
