ГОСТ Р ИСО 3411-99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ
ЗЕМЛЕРОЙНЫЕ
Антропометрические данные операторов
и минимальное рабочее пространство вокруг оператора
ГОССТАНДАРТ
РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 295
«Машины землеройные»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30
ноября 1999 г. № 460-ст
3 Настоящий стандарт представляет собой полный аутентичный текст
международного стандарта ИСО 3411-95 «Машины землеройные. Антропометрические
данные операторов и минимальное рабочее пространство вокруг оператора»
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
ГОСТ Р ИСО 3411-99
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
Антропометрические данные
операторов и минимальное рабочее пространство вокруг оператора
Earth-moving machinery. Human physical
dimensions of operators and minimum operator space envelope
Дата введения 2000-07-01
Настоящий стандарт
устанавливает антропометрические данные операторов землеройных машин и
минимальное рабочее пространство вокруг оператора, ограниченное внутренними
размерами кабин и устройствами ROPS, FOPS, применяемыми на
землеройных машинах.
Стандарт распространяется на
землеройные машины по ГОСТ Р ИСО
6165.
Требования настоящего
стандарта являются обязательными.
В настоящем стандарте
использованы ссылки на следующие стандарты.
ГОСТ
27258-87 (ИСО
6682-86) Машины землеройные. Зоны комфорта и досягаемости для органов
управления
ГОСТ
27715-88 (ИСО
5353-95) Машины землеройные, тракторы и машины для сельскохозяйственных работ
и лесоводства. Контрольная точка сиденья
ГОСТ Р ИСО
6165-99 Машины землеройные. Классификация. Термины и определения
В настоящем стандарте
применяют следующие термины с соответствующими определениями (рисунок 1).

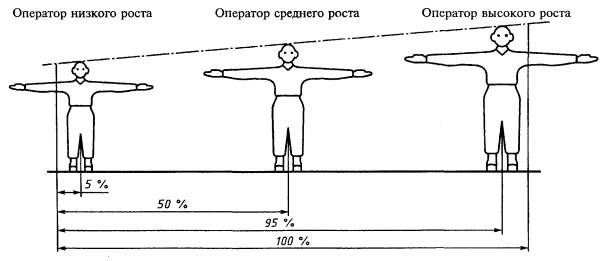

Рисунок
1 - Рост
операторов
3.1 операторы низкого роста: Операторы, которые по росту составляют
5 % всего количества операторов землеройных машин и имеют антропометрические
данные ниже указанных в разделе 4 значений.
3.2 операторы среднего роста: Операторы, которые по росту
составляют 90 % всего количества операторов землеройных машин и имеют
антропометрические данные ниже и выше указанных в разделе 4 значений.
3.3 операторы высокого роста: Операторы, которые по росту
составляют 5 % всего количества операторов землеройных машин и имеют
антропометрические данные выше указанных в разделе 4 значений.
4.1 Общие положения
Антропометрические данные
операторов низкого, среднего и высокого ростов в положениях стоя и сидя
приведены на рисунках 2 и 3. Расстояния между суставами тела операторов
низкого, среднего и высокого ростов приведены на рисунке 4.

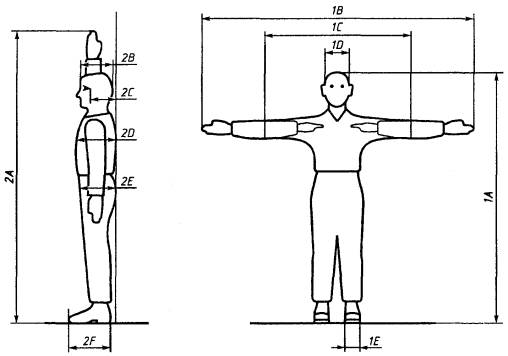

Рисунок
2 - Размеры
оператора в спецодежде в положении стоя

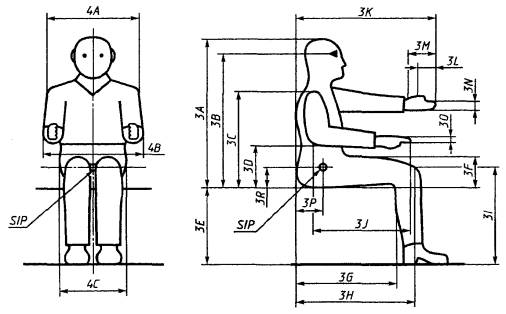

Рисунок
3 - Размеры
оператора в спецодежде в положении сидя
1) Для
оператора в положении сидя.

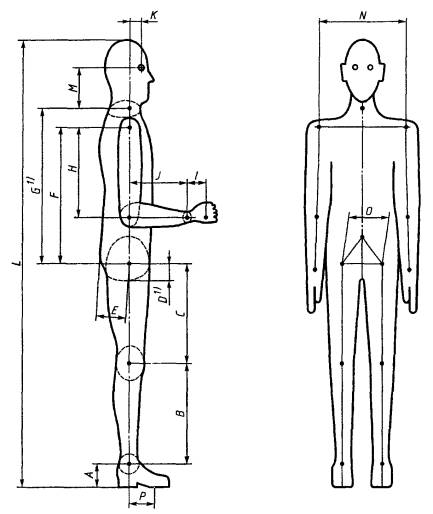

Рисунок
4 -
Расстояние между суставами тела оператора
Примечание
- Антропометрические данные
операторов низкого и высокого ростов получены путем обобщения данных операторов
разных стран. Поэтому антропометрические данные небольшого числа национальных
групп операторов самого низкого и самого высокого ростов будут меньше 5 % или
больше 95 % групп операторов. Для таких операторов рекомендуется применять
вертикальную регулировку сиденья 75 мм в соответствии с ГОСТ
27258, приложение А.
4.2 Измерения
При измерениях
антропометрических данных операторов необходимо учитывать допуск на высоту
подметки обуви и толщину спецодежды.
В графе «Рост (вес)
оператора высокий (в арктической одежде)» в таблицах 1 и 2 приведены размеры операторов в
неплотно прилегающей одежде (кроме оператора в положении сидя), в теплых
рукавицах, шлеме и капюшоне.
Таблица 1
В миллиметрах
|
Условное обозначение
|
Параметры
оператора
|
Рост
(вес) оператора
|
|
низкий
(55 кг)
|
средний
(76,5 кг)
|
высокий
(98 кг)
|
высокий
(в арктической одежде) (109 кг)
|
|
1А
|
Рост1), 2)
|
1550
|
1715
|
1880
|
1920
|
|
1В
|
Размах рук
|
1585
|
1750
|
1920
|
1960
|
|
1C
|
Размах рук, согнутых в локтях
|
850
|
950
|
1050
|
1125
|
|
1D
|
Ширина
головы3), 4)
|
140
|
152
|
165
|
265
|
|
1E
|
Ширина
обуви
|
95
|
105
|
115
|
140
|
|
2А
|
Предел
досягаемости над головой (по кончикам пальцев)
|
1900
|
2100
|
2300
|
2325
|
|
2В
|
Длина
головы4)
|
170
|
188
|
205
|
255
|
|
2С
|
Удаленность
глазного дна по отношению к вертикали
|
170
|
188
|
205
|
245
|
|
2D
|
Толщина
грудной клетки
|
210
|
245
|
280
|
355
|
|
2Е
|
Толщина
брюшной полости
|
210
|
255
|
300
|
400
|
|
2F
|
Длина
обуви
|
250
|
285
|
320
|
345
|
|
1) Прибавить 50 мм
на защитную каску или шлем, кроме операторов высокого роста (в арктической
одежде), см. 4.2.
2) См. 4.3.
3) Размеры ширины головы даны без
учета ушей.
4) Размеры головы:
в каске: длина »
310 мм, ширина »
270 мм;
в шлеме: длина » 280 мм, ширина »
230 мм.
|
Таблица 2
В миллиметрах
|
Условное обозначение
|
Параметры
оператора
|
Рост
оператора
|
|
низкий
|
средний
|
высокий
|
высокий
(в арктической одежде)
|
|
3А
|
Высота
в положении сидя1), 2)
|
800
|
880
|
960
|
990
|
|
3В
|
Высота
расположения глаз в положении сидя2)
|
690
|
765
|
840
|
850
|
|
3С
|
Высота
расположения плеч
|
530
|
590
|
650
|
680
|
|
3D
|
Высота
расположения локтя
|
200
|
235
|
270
|
260
|
|
3Е
|
Высота
расположения горизонтальной поверхности сиденья
|
400
|
445
|
490
|
490
|
|
3F
|
Толщина
бедра
|
120
|
145
|
170
|
200
|
|
3G
|
Удаленность
икры от вертикали
|
420
|
470
|
520
|
500
|
|
3Н
|
Удаленность
колена от вертикали
|
530
|
590
|
650
|
680
|
|
3I
|
Высота
колена
|
500
|
560
|
620
|
640
|
|
3J
|
Длина
кисти руки с предплечьем
|
410
|
460
|
510
|
535
|
|
3К
|
Предел
досягаемости вытянутой вперед руки
|
750
|
825
|
900
|
915
|
|
3L
|
Уменьшение
предела досягаемости за счет сжатия кисти руки
|
-65
|
-72
|
-80
|
-85
|
|
3М
|
Длина
кисти руки
|
170
|
188
|
205
|
210
|
|
3N
|
Ширина
кисти руки3)
|
80
|
86
|
95
|
105
|
|
3O
|
Толщина кисти руки4)
|
25
|
30
|
35
|
45
|
|
3Р
|
Удаленность SIP от вертикали
|
113
|
125
|
137
|
147
|
|
3R
|
Высота расположения SIP от горизонтальной поверхности сиденья
|
80
|
88
|
97
|
107
|
|
4А
|
Ширина плеч
|
380
|
440
|
500
|
540
|
|
4В
|
Ширина по прижатым локтям
|
385
|
450
|
515
|
635
|
|
4С
|
Ширина по бедрам в положении сидя
|
320
|
365
|
410
|
450
|
|
1) Прибавить примерно 50 мм на защитную каску
или шлем, если требуется, кроме операторов высокого роста (в арктической
одежде).
2) См. 4.3.
3)
Ширина кисти руки приведена без учета большого пальца руки.
4)
Толщина кисти руки дана по основанию пальцев и соответствует толщине ладони.
|
4.3 Выпрямленное положение
Все размеры, приведенные в
таблицах 1
- 4,
указаны для операторов в выпрямленном положении. В нормальном положении тело
человека как бы дает осадку и результаты измерений в этом случае будут
несколько заниженными: значения роста (1А)
и предела досягаемости с поднятой рукой (2A) будут занижены
приблизительно на 15 мм, а высота в положении сидя (3А) и высота расположения глаз (3В) в положении сидя будут занижены примерно на 25 мм.
Таблица 3
В миллиметрах
|
Условное обозначение
|
Параметры
оператора
|
Рост
оператора
|
|
низкий
|
средний
|
высокий
|
|
А
|
Высота лодыжки (с обувью)
|
98
|
109
|
119
|
|
В
|
Длина голени
|
367
|
406
|
445
|
|
С
|
Длина бедра
|
372
|
412
|
452
|
|
D
|
Расстояние (по вертикали) от точки бедра до
ягодицы1)
|
80
|
88
|
97
|
|
E
|
Расстояние (продольное) от точки бедра до
ягодицы
|
113
|
125
|
137
|
|
F
|
Длина туловища
|
396
|
438
|
480
|
|
G
|
Расстояние от точки бедра до точки поворота
шеи1)
|
481
|
533
|
584
|
|
Н
|
Длина верхней части руки
|
247
|
274
|
300
|
|
I
|
Расстояние от запястья до точки сжатия
|
105
|
116
|
127
|
|
J
|
Длина предплечья
|
220
|
244
|
267
|
|
К
|
Расстояние от глаз до осевой линии туловища
|
71
|
78
|
86
|
|
L
|
Рост (с учетом обуви)
|
1550
|
1715
|
1880
|
|
М
|
Расстояние от уровня глаз до точки поворота
шеи
|
133
|
148
|
162
|
|
N
|
Ширина по точкам поворота плеч
|
310
|
343
|
376
|
|
O
|
Ширина по точкам поворота бедер
|
152
|
169
|
185
|
|
Р
|
Расстояние от лодыжки до точки приложения
усилия к педали
|
124
|
137
|
150
|
|
1) Для оператора в положении сидя.
Примечание -
Размеры соответствуют требованиям приложения А ГОСТ
27258.
|
Таблица 4
В миллиметрах
|
Условное обозначение
|
Параметр
|
Размер
|
|
d1
|
Зазор
между кабиной, устройствами ROPS, FOPS и органами управления при их ближайшем положении к стенке
кабины и устройствам ROPS, FOPS
|
Не менее 50
|
|
R1
|
Расстояние
от SIP до потолка кабины, устройств ROPS, FOPS в поперечной
плоскости:
|
|
|
|
оператор в защитном шлеме; сиденье имеет
регулировку и подвеску; мощность двигателя 150 кВт
|
Не менее 1050
|
|
|
оператор без защитного шлема; сиденье имеет
регулировку и подвеску; мощность двигателя от 30 до 150 кВт
|
Не менее 1000
|
|
|
оператор без защитного шлема, сиденье не имеет
регулировки и подвески, мощность двигателя менее 30 кВт
|
Не менее 920
|
|
R2
|
Радиус
закругления в месте соединения внутренних стенок кабины и устройств ROPS, FOPS друг с другом и с
потолком
|
Не более 250
|
|
R3
|
Расстояние
до задней стенки кабины, устройств ROPS, FOPS
|
Примечание 1
|
|
h1
|
Расстояние
по вертикали от SIP до нижней границы верхней части
боковых стенок кабины, устройств ROPS, FOPS
|
Не более 150
|
|
h2
|
Расстояние
по вертикали от SIP до нижней границы верхней части
задней стенки кабины, устройств ROPS, FOPS
|
Примечание 2
|
|
l1
|
Ширина
пространства для ног
|
Не менее 560
|
|
L1
|
Зазор
для предплечья руки в верхнем боковом пространстве кабины, устройств ROPS, FOPS
|
Не менее 500
|
|
L2
|
Зазор
между кабиной и устройствами ROPS, FOPS и арктической обувью оператора для любого положения педали
и ножного органа управления
|
Не менее 30
|
|
Примечания
1 Не
менее b + 400 мм, где b равно половине размера
регулирования сиденья по горизонтали, см. 5.6.
2 Данный размер должен быть равен расстоянию по вертикали от SIP до верхней части спинки сиденья,
установленного в самое нижнее положение.
|
5.1 Минимальное рекомендованное рабочее пространство вокруг оператора в
спецодежде, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS, приведено на рисунке 5 для оператора в положении
сидя и на рисунке 6 для оператора в положении стоя. Размеры приведены относительно
контрольной точки сиденья (SIP) согласно
требованиям ГОСТ 27715.
1) SIP - контрольная точка сиденья.

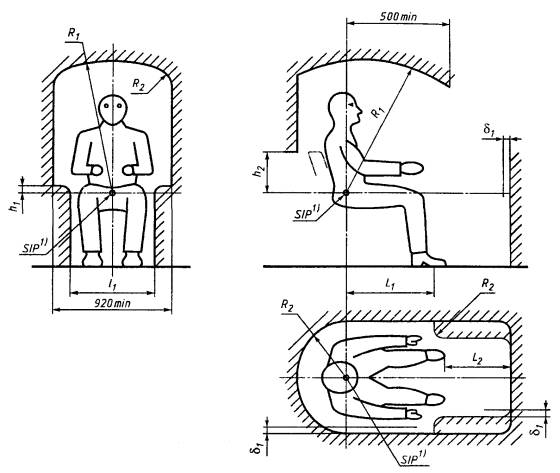

Рисунок 5 - Минимальное рабочее
пространство вокруг оператора в спецодежде для работы в положении сидя,
ограниченное внутренними размерами кабины и устройствами ROPS, FOPS
Примечание - Размеры - по таблице 4.

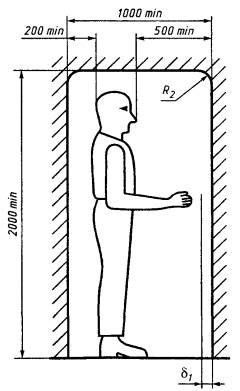

Рисунок 6 - Минимальное рабочее
пространство вокруг оператора в спецодежде для работы в положении стоя,
ограниченное внутренними размерами кабины и устройствами ROPS, FOPS
Примечание - Размеры d1 и R2 - по таблице 4. Размеры рабочего пространства по ширине и зазор
для ножных органов управления соответствуют указанным на рисунке 5.
Очертание рабочего
пространства не определяет форму кабины и устройств ROPS, FOPS. Допускаются изменения
минимального рабочего пространства вокруг оператора для конкретных машин.
5.2 Минимальное рабочее пространство вокруг оператора указано с учетом
антропометрических данных оператора высокого роста, приведенных на рисунках 2 и 3, и измеряется по внутренней
поверхности кабины и устройств ROPS, FOPS, не имеющих видимых следов деформации.
5.3 Минимальное рабочее пространство вокруг оператора может быть меньше
указанного на рисунках 5 и 6, если установлено, что уменьшение рабочего пространства вокруг
оператора при работе на конкретных землеройных машинах повышает эффективность
его работы.
Возможные изменения рабочего
пространства вокруг оператора приведены ниже:
5.3.1 Минимальная высота рабочего пространства вокруг оператора, равная 1050
мм относительно SIP,
рекомендуется для размещения широко используемых
сидений и обеспечения зазора для защитного шлема оператора. Минимальная высота
ограждения вокруг рабочего пространства может быть уменьшена до 1000 мм
относительно SIP в случаях, когда оператор не
пользуется защитным шлемом (ГОСТ 27715).
5.3.2 Высота рабочего пространства может быть изменена для следующих
разновидностей конструкций сидений:
для сиденья без вертикальной
подвески - уменьшена на 40 мм;
для сиденья без
вертикального регулирования высоты - уменьшена на 40 мм;
для сиденья с регулируемой
спинкой - регулировкой спинки на угол более 15°.
5.4 Положение оператора может быть смещено от осевой линии рабочего
пространства в направлении прямой видимости боковой поверхности землеройной
машины при условии, что минимальное расстояние от SIP до внутренней боковой поверхности составляет не менее 335 мм.
5.5 В конструкции некоторых типов землеройных машин может быть
предусмотрена возможность использования рабочего пространства меньшего размера,
чем установлено в настоящем стандарте. Для таких машин минимальная ширина
внутреннего пространства может быть уменьшена до 650 мм. При минимальной ширине
пространства должно быть предусмотрено расположение органов управления,
обеспечивающее эффективную работу и комфорт оператора.
5.6 Если оператор при работе с органами рулевого управления или для
доступа к органам управления, расположенным сзади SIP, наклоняется
вперед, минимальный зазор между задней стенкой и оператором может быть уменьшен
до 250 мм плюс 1/2 значения продольной регулировки сиденья.
5.7 Расположение органов управления - по ГОСТ 27258.
Примечание - В некоторых районах мира более чем у 5 % операторов длина ног
меньше значений, указанных для операторов низкого роста. Это следует учитывать
при корректировке расположения зон комфорта и досягаемости для органов ножного
управления согласно ГОСТ
27258.
Ключевые слова: машины землеройные, операторы машин, размеры
операторов, рабочее пространство
