ГОСТ
19772-93
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ
НЕРАВНОПОЛОЧНЫЕ
СОРТАМЕНТ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И
СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Украинским научно-исследовательским
институтом металлов
ВНЕСЕН Госстандартом Украины
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии
и сертификации (протокол № 3-93 от 17 февраля 1993 г.)
За принятие проголосовали:
|
Наименование государства
|
Наименование национального органа по стандартизации
|
|
Республика Армения
|
Армгосстандарт
|
|
Республика Белоруссия
|
Белстандарт
|
|
Республика Казахстан
|
Казглавстандарт
|
|
Республика Молдова
|
Молдовастандарт
|
|
Российская Федерация
|
Госстандарт России
|
|
Туркменистан
|
Туркменглавгосинспекция
|
|
Республика Узбекистан
|
Узгосстандарт
|
|
Украина
|
Госстандарт Украины
|
3 Постановлением Государственного комитета
Российской Федерации по стандартизации, метрологии и сертификации от 19 июня
1996 г. № 381 межгосударственный стандарт ГОСТ 19772-93 введен в действие
непосредственно в качестве государственного стандарта Российской Федерации с 1
января 1997 г.
4 ВЗАМЕН ГОСТ 19772-74
ГОСТ 19772-93
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
|
УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ
Сортамент
Roll-formed steel unequal les angles. Dimensions
|
Дата введения
1997-01-01
1 Настоящий стандарт распространяется на уголки стальные гнутые
неравнополочные, изготавливаемые на профилегибочных агрегатах из
холоднокатаного и горячекатаного листового проката из углеродистой стали
обыкновенного качества, углеродистой качественной конструкционной и
низколегированной.
2 По точности профилирования уголки изготовляют:
А - высокой точности;
Б - повышенной точности;
В - обычной точности.

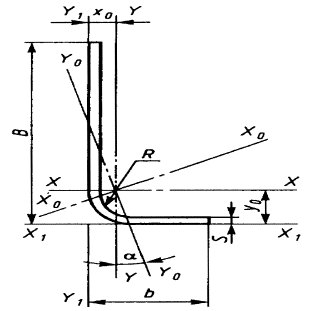

3 Поперечное сечение неравнополочных уголков должно
соответствовать указанному на рисунке 1.
Обозначения
к рисунку 1
и таблицам 1
и 2
В - ширина большей
полки;
b - ширина меньшей полки;
S - толщина полки;
R - радиус кривизны;
I - момент
инерции;
i - радиус
инерции;
x0, у0 - расстояние от центра тяжести до наружных
поверхностей полок;
F - площадь поперечного сечения;
 - отношение
расчетного свеса большей полки к толщине профиля;
 - отношение
расчетного свеса меньшей полки к толщине профиля.
4 Размеры, площадь поперечного сечения, справочные значения
для осей и масса 1 м уголков должны соответствовать:
для уголков из углеродистой кипящей и полуспокойной стали
обыкновенного качества, углеродистой качественной стали с временным
сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) -
приведенным в таблице 1;
для уголков из углеродистой полуспокойной и спокойной стали
обыкновенного качества, углеродистой качественной стали с временным
сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) и
низколегированной - приведенным в таблице 2.
5 Предельные отклонения по ширине полок должны соответствовать
указанным в таблице 3.
Таблица
1
|
B
|
b
|
S
|
R, не более
|
n1
|
n2
|
F, см2
|
Справочные
значения величин для осей
|
Масса 1 м, кг
|
|
x - х
|
y - y
|
x0
- x0
|
y0
- y0
|
x1
- x1
|
y1
- y1
|
|
мм
|
Ix, см4
|
ix, см
|
Iy, см4
|
iy, см
|
Ix0, см4
|
ix0, см4
|
Iy0, см4
|
iy0,
см
|
tg a
|
Ix1, см4
|
у0, см
|
Iу1, см4
|
х0, см
|
|
32
|
25
|
2,0
|
3
|
13,5
|
10,0
|
1,06
|
1,12
|
1,02
|
0,61
|
0,76
|
1,44
|
1,16
|
0,28
|
0,52
|
0,62
|
2,19
|
1,00
|
1,05
|
0,64
|
0,84
|
|
|
|
2,5
|
3
|
10,6
|
7,8
|
1,32
|
1,35
|
1,01
|
0,73
|
0,75
|
1,75
|
1,16
|
0,34
|
0,51
|
0,63
|
2,74
|
1,02
|
1,31
|
0,66
|
1,03
|
|
50
|
35
|
3,2
|
5
|
13,0
|
8,4
|
2,53
|
6,52
|
1,61
|
2,72
|
1,04
|
7,89
|
1,77
|
1,35
|
0,73
|
0,51
|
13,37
|
1,65
|
4,63
|
0,87
|
1,98
|
|
60
|
40
|
3,0
|
4
|
17,7
|
11,0
|
2,84
|
10,73
|
1,94
|
3,97
|
1,1,8
|
12,61
|
2,11
|
2,09
|
0,86
|
0,47
|
24,63
|
1,96
|
6,45
|
0,93
|
2,23
|
|
70
|
50
|
4,0
|
6
|
15,0
|
10,0
|
4,50
|
22,90
|
2,25
|
10,04
|
1,49
|
27,94
|
2,49
|
5,01
|
1,05
|
0,53
|
45,84
|
2,26
|
16,81
|
1,23
|
3,53
|
|
80
|
63
|
4,0
|
6
|
17,5
|
13,2
|
5,42
|
35,95,
|
2,57
|
20,06
|
1,92
|
46,52
|
2,93
|
9,48
|
1,32
|
0,63
|
68,40
|
2,45
|
33,51
|
1,57
|
4,26
|
|
85
|
35
|
4,0
|
6
|
18,7
|
4,2
|
4,50
|
34,02
|
2,75
|
3,77
|
0,92
|
35,44
|
2,81
|
2,36
|
0,72
|
0,22
|
81,95
|
3,26
|
5,89
|
0,69
|
3,53
|
|
90
|
70
|
4,0
|
6
|
20,0
|
15,0
|
6,10
|
51,53
|
2,90
|
27,92
|
2,14
|
66,03
|
3,29
|
13,42
|
1,48
|
0,62
|
97,34
|
2,74
|
45,92
|
1,72
|
4,79
|
|
100
|
65
|
4,0
|
6
|
22,5
|
13,8
|
6,30
|
66,91
|
3,26
|
23,36
|
1,93
|
77,72
|
3,51
|
12,56
|
1,41
|
0,44
|
133,47
|
3,25
|
36,83
|
1,46
|
4,95
|
|
105
|
100
|
3,0
|
4
|
32,7
|
31,0
|
5,98
|
67,66
|
3,36
|
60,12
|
3,17
|
103,23
|
4,16
|
24,55
|
2,03
|
0,19
|
115,85
|
2,84
|
100,09
|
2,59
|
4:69
|
|
115
|
65
|
5,0
|
7
|
20,6
|
10,6
|
845
|
120,07
|
3,75
|
29,60
|
1,86
|
132,79
|
3,94
|
16,88
|
1,41
|
0,35
|
253,74
|
3,95
|
46,24
|
1,39
|
6,71
|
|
120
|
100
|
8,0
|
12
|
12,5
|
10,0
|
16,41
|
239,47
|
3,82
|
153,18
|
3,05
|
205,56
|
4,52
|
30,59
|
1,75
|
0,41
|
366,95
|
4,30
|
86,01
|
1,75
|
7,89
|
|
180
|
140
|
6,0
|
9
|
27,5
|
20,8
|
18,53
|
632,17
|
5,84
|
343,25
|
4,30
|
808,01
|
6,60
|
167,41
|
3,01
|
0,62
|
1167,38
|
5,37
|
550,07
|
3,34
|
14,55
|
Таблица
2
|
B
|
b
|
S
|
R, не более
|
n1
|
n2
|
F, см2
|
Справочные
значения величин для осей
|
Масса 1 м, кг
|
|
x - х
|
y - y
|
x0
- x0
|
y0
- y0
|
x1
- x1
|
y1
- y1
|
|
мм
|
Ix, см4
|
ix, см
|
Iy, см4
|
iy, см
|
Ix0, см4
|
ix0, см4
|
Iy0, см4
|
iy0,
см
|
tg a
|
Ix1, см4
|
у0, см
|
Iу1, см4
|
х0, см
|
|
40
|
25
|
2,5
|
6
|
12,6
|
6,6
|
1,48
|
2,46
|
1,29
|
0,78
|
0,72
|
2,85
|
1,38
|
0,39
|
0,51
|
0,43
|
5,85
|
1,39
|
1,32
|
0,60
|
1,16
|
|
70
|
50
|
4,0
|
10
|
14,0
|
9,0
|
4,43
|
22,52
|
2,25
|
9,93
|
1,50
|
27,77
|
2,50
|
4,68
|
1,03
|
0,54
|
45,85
|
2,29
|
16,83
|
1,25
|
3,48
|
|
85
|
67
|
4,0
|
10
|
17,8
|
14,3
|
5,71
|
42,89
|
2,74
|
24,07
|
2,05
|
56,01
|
3,13
|
10,95
|
1,38
|
0,64
|
82,40
|
2,62
|
40,30
|
1,69
|
4,49
|
|
90
|
70
|
4,0
|
10
|
19,0
|
14,0
|
6,03
|
50,97
|
2,91
|
27,70
|
2,14
|
65,86
|
3,30
|
12,81
|
1,46
|
0,63
|
97,36
|
2,77
|
45,94
|
1,74
|
4,74
|
|
110
|
90
|
5,0
|
10
|
19,0
|
15,0
|
9,48
|
118,85
|
3,54
|
72,96
|
2,77
|
58,73
|
4,09
|
33,08
|
1,87
|
0,68
|
221,95
|
3,30
|
121,56
|
2,27
|
7,44
|
|
115
|
65
|
5,0
|
10
|
20,0
|
10,0
|
S,48
|
119,02
|
3,75
|
29,47
|
1,86
|
132,06
|
3,95
|
16,38
|
1,39
|
0,35
|
254,02
|
3,99
|
46,33
|
1,41
|
6,66
|
|
147
|
125
|
8,0
|
20
|
14,9
|
12,1
|
20,30
|
448,55
|
4,70
|
302,59
|
3,86
|
924,05
|
5,54
|
523,53
|
2,50
|
0,74
|
623,81
|
10,26
|
127,32
|
3,30
|
15,93
|
|
152
|
100
|
5,5
|
12
|
24,4
|
15,0
|
13,21
|
324,94
|
4,96
|
117,37
|
2,98
|
380,54
|
5,37
|
161,76
|
2,16
|
0,47
|
644,40
|
4,92
|
184,19
|
2,25
|
10,37
|
|
155
|
100
|
6,0
|
14
|
22,5
|
13,3
|
14,50
|
370,31
|
5,05
|
127,51
|
2,97
|
430,78
|
5,45
|
67,04
|
2,15
|
0,45
|
745,53
|
5,09
|
201,16
|
2,25
|
11,38
|
Примечания к таблицам 1 и 2
1 Площадь поперечного сечения
и справочные значения величин вычислены по номинальным размерам. Плотность
стали - 7,85 г/см3.
2 Радиусы кривизны
контролируют при расточке валков и обеспечивают технологией изготовления.
3 По согласованию
изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с
радиусами кривизны в соответствии с таблицей 2.
Таблица 3
В миллиметрах
|
Ширина полки
|
Предельное
отклонение
|
|
Точность
профилирования
|
|
высокая при
толщине
|
повышенная
|
обычная
|
|
до 2,5
|
свыше 2,5
|
|
До 50 включ.
|
± 0,75
|
± 1,00
|
± 1,25
|
± 1,50
|
|
Св. 50 » 100 »
|
± 1,00
|
± 1,25
|
± 1,50
|
± 2,00
|
|
» 100 » 150 »
|
± 1,25
|
± 1,50
|
± 2,00
|
± 2,50
|
|
» 150
|
± 1,50
|
± 1,75
|
± 2,50
|
± 3,00
|
6 Предельные отклонения угла 90° не должны превышать:
± 1° 30' - для уголков с шириной полки до 80 мм;
±
1° - для уголков с шириной полки свыше 80 мм.
7 Уголки изготовляют длиной от 3 до 12 м:
мерной длины;
мерной длины с немерной в количестве не более 7 % массы
партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 7 %
массы партии;
немерной длины.
8 Предельные отклонения по длине уголков мерной и кратной
мерной длины не должны превышать указанных в таблице 4.
Таблица
4
|
Длина L, м
|
Предельное
отклонение, мм
|
|
Точность
порезки
|
|
высокая
|
обычная
|
|
До 6 включ.
|
+ 30
|
+ 40
|
|
Св. 6 » 7 »
|
+ 40
|
+ 80
|
|
» 7
|
+ (40 + 5 (L - 7))
|
+ 80
|
9 Скручивание уголков вокруг продольной оси не должно превышать значения
произведения 1° на длину в метрах и не может быть более 10°.
10 Кривизна уголков не должна превышать 0,1 % длины.
11 Волнистость полок уголков не должна превышать 2 мм на 1
м.
12 Определение размеров поперечного сечения, а также
скручивания, кривизны, отклонения угла 90° и волнистости полок уголков проводят
на расстоянии от торцов при точности профилирования, мм, не менее:
100 - высокой;
150 - повышенной;
300 - обычной.
Ключевые
слова: уголки стальные, поперечное сечение, размеры, точность, предельные
отклонения
|
|
