ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ИЗДЕЛИЯ КРЕПЕЖНЫЕ ПРАВИЛА ПРИЕМКИ ГОСТ 17769-83 ИПК Издательство стандартов Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата введения 01.01.84 1. Настоящий стандарт устанавливает правила приемки готовых крепежных изделий с использованием метода статистического приемочного контроля качества по ГОСТ 18242. По согласованию между потребителем и изготовителем при поставке крепежных изделий на экспорт как отдельных деталей или при внутренних поставках следует руководствоваться правилами приемки, регламентированными приложением, полностью соответствующим ИСО 3269-88. (Измененная редакция, Изм. № 1). 2. Общие положения2.1. Планы контроля и порядок проведения статистического приемочного контроля качества изделий - по ГОСТ 18242. 2.2. При приемке изделий контролируют внешний вид, геометрические параметры, механические свойства и качество покрытия. 2.3. Изделия следует предъявлять на контроль партиями. Партия должна состоять из изделий одного условного обозначения. 2.4. Партию изделий, не соответствующую установленным требованиям, допускается вновь предъявлять на контроль после разбраковывания и устранения дефектов. Если результаты последующего контроля окажутся неудовлетворительными, то партию считают забракованной. 3. Контроль внешнего вида3.1. При контроле внешнего вида определяют наличие дефектов поверхности и дефектов конструкции (невыполнение отдельных элементов, например шлица, резьбы, шестигранника и др.), их количество и размеры. 3.2. При контроле внешнего вида различают изделия с критическими, значительными и малозначительными дефектами. Критические дефекты - трещины напряжения и складки в местах изменения поперечного сечения изделия. Значительные дефекты - раскатанные пузыри, штамповочные трещины и повреждения резьбы, если их количество и размеры превышают допускаемые нормы, и дефекты конструкции. Остальные дефекты относят к малозначительным. 3.3. План контроля внешнего вида - одноступенчатый. Уровень контроля и значения приемочных уровней дефектности приведены в табл. 1. Таблица 1
3.4. Если результаты контроля внешнего вида изделий окажутся неудовлетворительными по дефектам поверхности, то изделия с дефектами подвергают металлографическому контролю, при этом вторую выборку составляют из дефектных изделий предыдущей выборки и контролируют по одноступенчатому плану при уровне контроля и значениях приемочного уровня дефектности по табл. 1. 4. Контроль геометрических параметров4.1. Геометрические параметры (размеры и отклонения формы и расположения поверхностей) следует контролировать после проверки изделий на соответствие требованиям п. 3. 4.2. При контроле геометрических параметров различают главные и второстепенные параметры изделий. Главные параметры - параметры изделий, несоответствие которых требованиям стандартов существенно влияет на использование изделия по назначению или его долговечность. К главным параметрам относят размеры профиля метрической резьбы, ширину и глубину шлица, размер под ключ, диаметр и конусность штифтов. Допускается дополнительно к указанным устанавливать другие главные параметры в соответствии со стандартами на размеры изделий. Остальные параметры относят к второстепенным. 4.3. План контроля геометрических параметров - двухступенчатый. Уровень контроля и значения приемочных уровней дефектности приведены в табл. 2. Таблица 2
5. Контроль механических свойств5.1. Механические свойства следует контролировать после проверки изделий на соответствие требованиям п. 4. 5.2. При контроле механических свойств различают разрушающий и неразрушающий контроль. Неразрушающий контроль - контроль на испытательную нагрузку гаек, контроль пружинящих свойств шайб, контроль твердости, если после испытания не уменьшается пригодность изделия для использования по назначению. Остальные виды контроля механических свойств относят к разрушающему контролю. 5.3. План контроля механических свойств - одноступенчатый. Уровни контроля и значение приемочного уровня дефектности приведены в табл. 3. Таблица 3
6. Контроль качества покрытий6.1. Качество покрытий следует контролировать после проверки изделий на соответствие требованиям п. 5. 6.2. При контроле качества покрытий в зависимости от их вида определяют толщину, пористость, прочность сцепления и защитные свойства покрытия в соответствии с ГОСТ 9.302. 6.3. План контроля качества покрытий - одноступенчатый. Уровень контроля S - 2. Приемочный уровень дефектности AQL = 4 %. ПРИЛОЖЕНИЕОбязательное ИСО
3269-88
|
Группа изделий |
|||||||
Винты с головкой под торцевой ключ, болты и винты класса точности А и В2, шпильки |
Болты и винты класса точности С2 |
Гайки класса прочности 83 |
Гайки класса прочности 83 |
Винты для металла с головкой под шлиц |
Самонарезающие винты, резьбовыдавливающие винты |
||
AQL4 |
|||||||
Основные характеристики |
Размер под «ключ» |
1,0 |
1,5 |
1,0 |
1,5 |
1,5 |
1,5 |
Диаметр описанной окружности |
1,0 |
1,5 |
1,0 |
1,5 |
- |
1,5 |
|
Ширина шлица или отверстия под торцевой ключ |
1,0 |
- |
- |
- |
1,5 |
1,5 |
|
Глубина шлица или отверстия под торцевой ключ |
1,0 |
- |
- |
- |
1,5 |
1,5 |
|
Глубина крестообразного шлица |
- |
- |
- |
- |
1,5 |
1,5 |
|
Радиус под головкой |
1,5 |
- |
- |
- |
- |
- |
|
Проходной резьбовой калибр |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
- |
|
Непроходной резьбовой калибр |
1,0 |
1,5 |
2,5 |
2,5 |
1,5 |
- |
|
Наружный диаметр резьбы |
- |
- |
- |
- |
- |
2,5 |
|
Второстепенные характеристики |
Все остальные |
2,5 |
4,0 |
2,5 |
4,0 |
4,0 |
4,0 |
1 Характеристики должны оцениваться индивидуально.
2 Классы точности относятся к классификации изделий по допускам (см. ГОСТ 1759.1).
3 Класс прочности гаек - по ГОСТ 1759.5.
4Для характеристик изделий, полученных горячей штамповкой, AQL = 2,5. Изделия, полученные горячей штамповкой, должны представляться для контроля отдельно.
Таблица 1б
Размерные характеристики плоских шайб
Применяемые размерные характеристики1 |
Классы точности2 |
||
А |
С |
||
AQL |
|||
Основные характеристики |
Диаметр отверстия |
1,0 |
1,5 |
Наружный диаметр |
1,5 |
2,5 |
|
Второстепенные характеристики |
Все остальные |
2,5 |
4,0 |
1 Характеристики должны оцениваться индивидуально.
2 Классы точности относятся к классификации изделий по допускам (см. ГОСТ 18123).
Таблица 1в
Размерные характеристики штифтов
Группа изделий |
||||
Цилиндрические штифты |
Конические штифты |
Штифты с головкой и отверстием под шплинт |
||
Основные характеристики |
Наружный диаметр |
1,0 |
1,0 |
- |
Наружный диаметр |
- |
- |
1,0 |
|
Шероховатость поверхности |
1,0 |
1,0 |
1,0 |
|
Конусность |
- |
1,0 |
- |
|
Второстепенные характеристики |
Все остальные |
2,5 |
2,5 |
2,5 |
1 Характеристики должны оцениваться индивидуально.
Таблица 2
Примеры планов выборочного контроля1
AQL |
Отношение LQ10 AQL |
Риск поставщика, % |
|||||
0,65 |
1,0 |
1,5 |
2,5 |
4,0 |
|||
Размер выборки2 |
|||||||
0 |
20 |
13 |
8 |
5 |
3 |
16,5 |
12 |
1 |
80 |
50 |
32 |
20 |
13 |
7,5 |
9 |
2 |
125 |
80 |
50 |
32 |
20 |
6,2 |
5 |
3 |
200 |
125 |
80 |
50 |
32 |
5,2 |
4 |
5 |
315 |
200 |
125 |
80 |
50 |
4,4 |
2 |
7 |
500 |
315 |
200 |
125 |
80 |
3,7 |
2 |
10 |
|
500 |
315 |
200 |
125 |
3,1 |
2 |
14 |
|
|
500 |
315 |
200 |
2,6 |
2 |
21 |
|
|
|
500 |
315 |
2,2 |
1 |
1 Все значения в табл. 2 взяты из ГОСТ 18242. Отношения LQ10/AQL имеют средние значения.
2 Если размер партии меньше требуемого размера выборки, должен проводиться 100 %-ный контроль.
Таблица 3а
Механические свойства резьбовых крепежных изделий
Применяемые механические свойства1 см. ГОСТ 1759.0, ГОСТ 1759.4, ГОСТ 1759.5, ГОСТ 10618, ГОСТ 18126, ГОСТ 25556 |
Углеродистая или легированная сталь |
Нержавеющая сталь |
|||||
Винты с головкой под торцевой ключ, болты винты, шпильки |
Гайки |
Винты для металла с головкой под шлиц |
Самонарезающие винты, резьбовыдавливающие винты |
Болты, винты, шпильки |
Гайки |
||
< M5 |
> M5 |
||||||
AQL |
|||||||
Временное сопротивление |
1,5 |
- |
1,5 |
- |
1,5 |
1,5 |
- |
Твердость |
0,65 |
0,65 |
0,65 |
0,65 |
- |
0,653 |
0,653 |
Условный предел текучести2 |
- |
- |
- |
- |
- |
1,5 |
- |
Относительное удлинение после разрыва |
- |
- |
- |
- |
- |
1,5 |
- |
Напряжение от пробной нагрузки3 |
- |
1,5 |
- |
- |
- |
1,5 |
- |
Прочность на разрыв на косой шайбе |
1,5 |
- |
- |
- |
- |
|
- |
Дефекты поверхности: |
|
|
|
|
|
|
|
неразрушающий (визуальный) контроль |
0,65 |
0,65 |
0,65 |
0,65 |
- |
- |
- |
контроль с разрушением образца |
1,5 |
1,5 |
1,5 |
1,5 |
- |
- |
- |
Обезуглероживание (класс прочности 8.8) |
1,5 |
- |
- |
- |
- |
- |
|
Испытание на применение |
- |
- |
- |
1,5 |
- |
- |
- |
Испытание на кручение |
- |
- |
- |
1,5 |
1,5 |
- |
- |
Испытание на расширение или растягивающей нагрузкой на конической шайбе |
- |
1,5 |
- |
- |
- |
- |
- |
Маркировка4 |
0,65 |
0,65 |
- |
- |
- |
0,65 |
0,65 |
1 Могут нормироваться другие характеристики в соответствии с требованиями применяемых стандартов, например, рабочие характеристики гаек с преобладающим крутящим моментом.
2 Временное сопротивление и условный предел текучести могут контролироваться в ходе одного испытания.
3 Применяется в зависимости от марки стали.
4 В соответствии с государственными стандартами.
Таблица 3б
Механические свойства плоских шайб
Применяемые механические свойства 1) |
Углеродистая или легированная сталь |
Нержавеющая сталь |
AQL |
||
Твердость |
0,65 |
2) |
1) Могут нормироваться другие характеристики в соответствии с требованиями применяемых стандартов.
2) Испытание используется для идентификации материала: будет установлено новым стандартом.
Таблица 3в
Механические свойства штифтов
Группа изделий |
|
Штифты цилиндрические, конические, с головкой |
|
AQL |
|
Временное сопротивление |
1,5 |
Твердость |
0,65 |
1 В соответствии со стандартами на продукцию. Могут нормироваться другие характеристики в соответствии с требованиями применяемых стандартов.
(данное руководство не является частью стандарта)
При массовом производстве невозможно предупредить появление несоответствующих изделий. Поэтому более крупные партии могут случайно содержать некоторое количество несоответствующих изделий. Условия применения, как правило, не требуют, чтобы несоответствующие изделия были отсортированы, т. к. это в большинстве своем процесс трудоемкий и экономически невыгодный.
Каждое несоответствующее изделие, несоответствие которого может оказать неблагоприятное влияние на предполагаемое использование в большей степени, чем допустимо, может быть основанием для подачи рекламации.
Если заказчик испытывает каждую единицу и, следовательно, всю поставляемую партию, он сам отсортирует несоответствующие изделия и, при необходимости, может подать рекламацию. Но в этом случае принципы и величины AQL, указанные в настоящем приложении, не применяются.
Более крупные партии, как правило, подвергаются заказчиком только выборочному контролю. Выборочный контроль позволяет выявлять с большей или меньшей степенью вероятности только несоответствующие изделия, присутствующие в контрольной партии. Степень вероятности в данном случае зависит от размера выборки.
Целью настоящего стандарта является установление объективных критериев для решения вопроса, при каких условиях может быть подана рекламация по целой партии без знания точного числа несоответствующих изделий в партии. Это направлено на защиту поставщика от рекламаций по тем контрольным партиям, в которых пропорциональное содержание несоответствующих изделий мало (меньше величины AQL), но где оно ошибочно было указано слишком большим в результате неверного выборочного контроля (например, из-за слишком маленького размера выборки).
Настоящий стандарт устанавливает пределы качества (величины AQL) и планы выборочного контроля, при которых риск поставщика не превышает 5 % для размерных и 12 % для механических свойств в партиях с пропорциональным содержанием несоответствующих изделий, равным величине AQL. С одной стороны, это способствует защите поставщика, а с другой - оставляет заказчику необходимую свободу выбора плана выборочного контроля, требуемого по техническим причинам.
Поэтому заказчик может соотнести степень контроля с функциональными требованиями и с опытом, накопленным при контроле предыдущих партий, полученных от этого же поставщика (история качества). Чем больше размер выборки, то есть чем ближе величина LQ в плане выборочного контроля к AQL, тем выше вероятность выявленных партий, в которых содержание несоответствующих изделий значительно превышает величину AQL, но также выше усилия и затраты. Используя данную систему, заказчик может выбрать для себя технически и экономически оптимальный вариант.
Между планом выборочного контроля (размером выборки, приемочным числом) и величинами AQL и LQ существует следующая зависимость. Каждый план выборочного контроля характеризуется кривой оперативной характеристики ОС (см. чертеж).

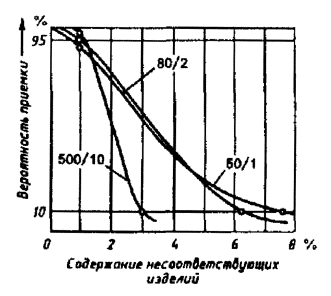

Кривая показывает вероятность приемки в выборочном контроле в зависимости от истинного содержания несоответствующих изделий в контрольной партии. Точки на кривой оперативной характеристики, указывающие на 95 - и 10 %-ную вероятность приемки, были выбраны для определения требуемой выборки. Точка 95 % на кривой оперативной характеристики должна быть больше или равна заданной величине AQL. Точка 10 % на кривой оперативной характеристики (величина LQ10) должна выбираться заказчиком по своему усмотрению. Величина LQ10 соответствует пропорциональному содержанию несоответствующих изделий в контрольных партиях, определяющему высокую вероятность (90 %) оснований для рекламаций.
Кривые оперативных характеристик для планов выборочного контроля
Примечание. Планы выборочного контроля 80/2 и 500/10 допускаются для AQL = 1,0, в то время как 50/1 не допускается (риск поставщика более 5 %).
Настоящий стандарт включает в себя табл. 2 для заказчиков, не имеющих собственной системы выборки. Величина LQ10 в каждом случае вычисляется из данной таблицы путем умножения отношения LQ10/AQL на величину AQL.
Выборочный контроль применяется только для принятия решения о приемке или браковке целой партии. Рекламации относительно отдельных несоответствующих изделий не зависят от этого и возможны, даже если нет претензий к партии, и партия в целом была принята.
При обсуждении величины AQL признано, что норма несоответствующих изделий в целой партии 5 % для размерных и 12 % для механических характеристик экономически невыгодна для поставки крепежных изделий. Поэтому величины AQL и риск поставщика, указанные в настоящем приложении, являются только характерными величинами для определения соответствующих планов выборочного контроля. Фактическое качество изготавливаемых крепежных изделий, как правило, выше величины AQL.
Изготовитель испытывает изделия по своему собственному усмотрению, используя средства и методы, которые он считает подходящими, исходя из своих знаний зависимости между процессами изготовления, материалами, типами крепежных изделий и частотой образования несоответствия. Он не обязан использовать процессы и испытания, описанные в настоящем приложении, ни в процессе производства, ни при контроле готовых изделий, если он может получить тот же результат другими средствами и методами.
Заказчик также имеет возможность провести любое испытание, которое он считает подходящим. Однако испытание в более жестких условиях (более низкая величина AQL или более низкая вероятность приемки) может использоваться в качестве основания для принятия решения о рекламации контрольной партии только в том случае, если такое отклонение от требований настоящего стандарта допускается по соглашению при заказе.
Некоторые отклонения от заданных допусков или пределов не оказывают большого влияния на функцию или применение крепежного изделия, и согласно п. 3.4 по ним не должно быть рекламаций. Например, допуски на резьбу дают некоторый зазор, позволяющий наносить электролитические покрытия, не оказывая влияния на рабочие характеристики резьбы. Если верхний предел среднего диаметра резьбы болта немного превышен и известно, что резьба не будет покрываться, данное отклонение не оказывает большого влияния на функцию или применение крепежного изделия, и рекламаций быть не должно.
Независимо от того, какие калибры и измерительные инструменты используются, различные методы измерения и контроля не должны квалифицировать изделие как несоответствующее, если истинные величины находятся в установленных пределах.
Стандарты, распространяющиеся на контроль и методы испытаний, определяют, как данный принцип должен быть реализован в конкретных методах и для отдельных позиций испытательного оборудования. Надежность методов контроля и измерительного оборудования должна быть включена в оценку результатов контроля и измерения в опорных случаях.
Классификация на основные и второстепенные характеристики была осуществлена в соответствии с основными функциями крепежных изделий. Другие классификации - по соглашению при заказе. Однако в связи с этим могут возрасти издержки производства.
Свойства, предельные значения для которых не указаны в настоящем приложении или в других стандартах, например, ГОСТ 1759.0, ГОСТ 1759.4, ГОСТ 1759.5 или в размерных стандартах, могут быть важны в отдельных случаях. Для того, чтобы избежать ошибок, допустимые предельные величины и/или предельные образцы должны быть замерены при заказе.
Контроль механических свойств, материалов и покрытий требует значительных средств. Для снижения затрат для контроля партий крепежные изделия одного типа, класса прочности, чистовой отделки, изготовленные из одного материала и отличающиеся только длиной, могут рассматриваться как изделия одного типа.
Предельные значения были указаны для большей части оцениваемых свойств. В зависимости от функции изделия и отклонений от установленных пределов в отдельных случаях при обнаружении несоответствия может быть достигнуто соглашение между заказчиком и поставщиком относительно возможности приемки, пересортировки или дополнительной обработки.
Запись результатов испытаний, полученных для различных партий от данного поставщика, дает статистическую характерную картину уровня качества поставщика за соответствующий период. В связи с этим рекомендуется результаты неразрушающего и разрушающего контроля непрерывно и регулярно регистрировать для получения статистической документации оценки уровня качества конкретного поставщика.
Различие между разрушающим и неразрушающим контролем основано на возможности использовать образцы после испытания. При испытании на твердость сошлифовываются только небольшие участки поверхности, что обычно не оказывает большого влияния на применение испытуемого образца. Поэтому испытание на твердость считается неразрушающим.
ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
К.Г. Залялютдинов, В.Г. Вильде, Б.С. Игметов, Н.А. Галкина, Н.М. Шугаева, Л.А. Зимина, Т.Е. Юрченко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по стандартам от 11.07.83 № 3049
3. Срок проверки - 1997 г.
4. Международный стандарт ИСО 3269-88 «Изделия крепежные. Приемочный контроль» включен в приложение к стандарту в качестве альтернативного документа.
5. ВЗАМЕН ГОСТ 17769-72
