КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
ГОСТ 27552-87
(ИСО 4306/2-85)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ
Термины и определения
Mobile cranes.
Terms and definitions
|
ГОСТ
27552-87
(ИСО 4306/2-85)
|
Дата введения 01.01.89
Настоящий стандарт
устанавливает термины и определения понятий в области краностроения.
Настоящий стандарт
распространяется на все типы стреловых самоходных кранов.
Термины, устанавливаемые
настоящим стандартом, обязательны для применения во всех видах документации и
литературы, входящих в сферу действия стандартизации или использующих
результаты этой деятельности.
Стандартизованные термины с
определениями приведены в таблице.
Для каждого понятия
установлен один стандартизованный термин.
Применение
терминов-синонимов стандартизованного термина не допускается.
Приведенные определения можно,
при необходимости, изменить, введя в них производные признаки, раскрывая
значение используемых в них терминов, указывая объекты, входящие в объем
определяемого понятия. Изменения не должны нарушать объем и содержание понятий,
определенных в данном стандарте.
В таблице в качестве
справочных приведены иноязычные эквиваленты стандартизованных терминов на
английском (E) и французском (F) языках.
В приложении приведены чертежи (не
определяющие конструкции крана) к терминам.
|
Термин
|
Определение
|
|
ОБЩИЕ
ПОНЯТИЯ
|
|
1. Кран стреловой самоходный
|
Кран
стрелового типа, который может быть снабжен башенно-стреловым оборудованием и
может перемещаться с грузом или без груза, не требуя специальных путей, и устойчивость
которого обеспечивается за счет силы тяжести
|
|
(Е) Mobile crane
|
|
(F) Grue
mobile
|
|
Классификация
по виду передвижения
|
|
2. Кран на гусеничном ходу
|
Стреловой
самоходный кран, снабженный для передвижения гусеницами (см. черт. 1, 2 и 6)
|
|
(Е) Crawler-mounted (F)
|
|
Montee
sur chenilles
|
|
3. Кран на колесном ходу
|
Стреловой
самоходный кран, снабженный для передвижения колесами (см. черт. 3 - 5)
|
|
(Е) Wheel-mounted
|
|
(F)
Montee sur roues
|
|
4. Кран на специальном ходу
|
Стреловой
самоходный кран, снабженный для передвижения другими средствами помимо колес
и гусениц
|
|
(Е) Specially mounted
|
|
(F)
Montee specialement
|
|
Классификация
по виду поворота
|
|
5. Кран с верхней поворотной частью
|
Стреловой
самоходный кран, у которого вся верхняя конструкция вместе с рабочим
оборудованием вращается на шасси (см. черт. 1 - 4)
|
|
(Е) Slewing upper structure
|
|
(F) Structure
superieure pivotante
|
|
6. Кран с поворотной стрелой
|
Стреловой
самоходный кран без верхней конструкции, у которого стрела вращается на шасси
|
|
(Е) Slewing jib
|
|
(F)
Fleche pivotante
|
|
7. Шарнирно-сочлененный кран
|
Стреловой
самоходный кран, который состоит из двух вращающихся частей, соединенных
шарниром, для обеспечения вращения стрелы в горизонтальном направлении и
управления краном при движении (см. черт. 5)
|
|
(Е) Articulated
|
|
(F) Grue
articulee
|
|
Виды
стрел (рабочего оборудования)
|
|
8. Стрела фиксированной длины
|
Стрела с
фиксированной рабочей длиной, которую можно менять путем добавления или
снятия промежуточных секций, но которая не может быть изменена в период
выполнения рабочего цикла
|
|
(Е) Fixed length
|
|
(F)
Fleche de longueur fixe
|
|
9. Решетчатая стрела
|
Стрела
фиксированной длины, имеющая форменную конструкцию (см. черт. 1 и 3)
|
|
(Е) Lattice
|
|
(F)
Fleche a treillis
|
|
10. Телескопическая стрела
|
Стрела,
состоящая из опорной секции, из которой для увеличения длины выдвигаются
телескопически одна или более секций (см. черт. 2, 4 и 6)
|
|
(Е) Telescoping
|
|
(F)
Fleche telescopique
|
|
11. Стрела, установленная на мачте
|
Устройство, состоящее из стрелы,
установленной на вершине либо близко от вершины вертикальной или почти
вертикальной мачты (см. черт. 6)
|
|
(Е) Mast-mounted
|
|
(F) Fleche montee
sur mat
|
|
12. Гусек
|
Дополнительная секция, которая крепится на
оголовке или около оголовка стрелы для обеспечения удлинения стрелы и
размещения дополнительных (вспомогательных) грузоподъемных средств (см. черт. 6)
|
|
(Е) Fly jib
|
|
(F) Flechette
|
|
13. Шарнирно-сочлененная стрела
|
Стрела, состоящая из шарнирных элементов,
способных поворачиваться в вертикальной плоскости
|
|
(Е) Articulated jib
|
|
(F) Fleche articulee
|
|
Специальные исполнения
|
|
14. Специальные исполнения
|
Различные устройства, устанавливаемые
дополнительно к основному стреловому самоходному крану для повышения его грузоподъемности
или расширения его функциональных возможностей (см. примеры кранов на
гусеничном или колесном ходу на черт. 7)
|
|
(Е) Special configuration
|
|
(F) Configuration
speciale
|
ПРИЛОЖЕНИЕ
Справочное

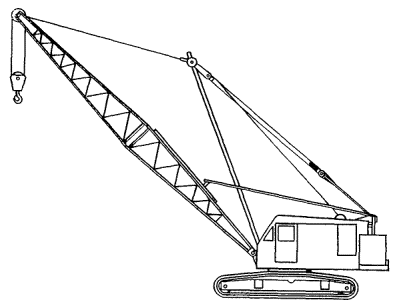

Черт. 1.
Кран на гусеничном ходу с
верхней поворотной частью с решетчатой стрелой
Черт. 2.
Кран на гусеничном ходу с
верхней поворотной частью с телескопической стрелой
Черт. 3.
Кран на колесном ходу с
верхней поворотной частью с решетчатой стрелой
Черт. 4.
Кран на колесном ходу с
верхней поворотной частью с телескопической стрелой

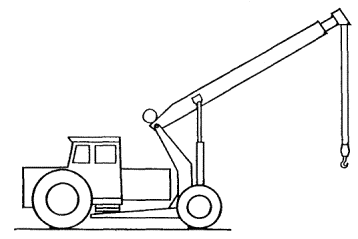

Черт. 5.
Шарнирно-сочлененный кран на
колесном ходу с телескопической стрелой

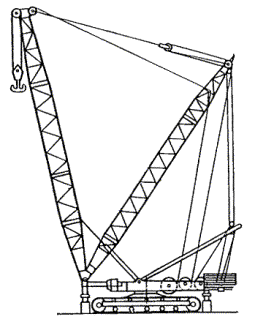

Черт. 6.
Кран на гусеничном ходу со
стрелой, установленной на мачте и с гуськом
Черт. 7.
Специальные исполнения.
Типичные примеры
