ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Д
у ДО 500 ММ
НА Р
у ДО 10 МПа (100 кгс/см2)

ОСТ 36-47-81

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45

ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);

к.т.н. А.И. Бесман (руководитель темы);

А.А. Гутовский,

Г.И. Пачкова,

П.В. Рыбаков,

Л.И. Уткина

СОГЛАСОВАНЫ Госгортехнадзором СССР

ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ СВАРНЫЕ И ГНУТЫЕ Dу до 500 мм на Ру до 10 МПа (100 кгс/см2)

ЗАГлушКИ ПЛОСКИЕ

Конструкция и размеры

ОСТ
36-47-81

Введен впервые

Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен

с 1 июля 1981 г.

Несоблюдение стандарта преследуется по закону.

1. Настоящий стандарт распространяется на плоские заглушки Dу до 250 мм из углеродистой стали.

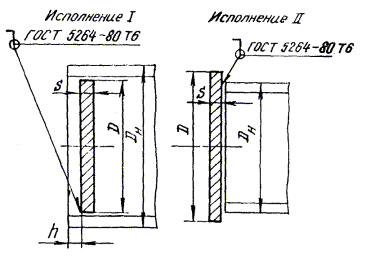

2. Конструкция, размеры и условное давление заглушек должны соответствовать указанным на чертеже и в таблице.

2.1. Диаметр D заглушек исполнения I должен соответствовать фактическому внутреннему диаметру трубы с учетом допускаемого зазора не более 2 мм на сторону.

3. Материал и температурные пределы применения - по ОСТ 36-41-81.

3.1. Заглушки исполнения II допускается применять для трубопроводов, транспортирующих вещества температурой до 200 °С, условным давлением до 1,0 МПа (10 кгс/см2) при Dу до 150 мм и 0,4 МПа (4 кгс/см2) при Dу свыше 150 мм.

4. Технические требования - по ОСТ 36-49-81.

Пример условного обозначения

заглушки для трубы Dу 150 мм исполнения I толщиной стенки S = 12 мм:

Заглушка I 150×12 ОСТ 36-47-81.

Размеры, масса и условие давления плоских заглушек

Размеры в мм

Dу

D

S

h

Ру заглушек исп. I, МПа (кгс/см2), для веществ

Масса, кг



Исп. I

Исп. II

Исп. I

Исп. II

неагрессивных

среднеагрессивных



40

37

48

4

6

10,0 (100)

2,5 (25)

0,03

0,06

35

6

8

-

10,0 (100)

0,05

0,09

50

48

60

8

6

10,0 (100)

6,3 (63)

0,11

0,18

45

10

8

-

10,0 (100)

0,12

0,22

65

66

80

8

6

6,3 (63)

2,5 (25)

0,21

0,31

63

10

8

10,0 (100)

6,3 (63)

0,24

0,39

60

12



-

10,0 (100)

0,27

0,47

80

75

93

10

8

6,3 (63)

2,5 (25)

0,35

0,53

78

12

10,0 (100)

6,3 (63)

0,45

0,64

70

16

12

-

10,0 (100)

0,48

0,85



100

102

118

8

6

2,5 (25)

1,0 (10)

0,51

0,69

96

12

8

6,3 (63)

2,5 (25)

0,68

0,93

92

16

12

10,0 (100)

6,3 (63)

0,83

1,24

125

121

137

12

8

4,0 (40)

2,5 (25)

1,10

1,40



119

16

12

6,3 (63)

4,0 (40)

1,40

1,85



115

20

10,0 (100)

6,3 (63)

1,63

2,30



150

148

163

12

12

2,5 (25)

1,6 (16)

1,62

1,96



144

16

4,0 (40)

2,5 (25)

2,04

2,62



200

203

223

16

12

2,5 (25)

1,6 (16)

4,06

4,90



191

20

4,0 (40)

2,5 (25)

4,50

6,13



250

255

277

10

12

1,0 (10)

0,6 (6)

4,01

4,73





25

4,0 (40)

2,5 (25)

10,02

11,82
