КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА	КТ-4.1-1.12-77
	Разработана Ростовским отделом ПИ Промстальконструкция Минмонтажспецстроя СССР * Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство
УКЛАДКА РИГЕЛЕЙ
Входит в комплект карт ККТ-4.1-1 Монтаж сборных железобетонных и бетонных конструкций промышленных зданий
	Взамен КТ-4.1-1.12-67

* 344000, г. Ростов-на-Дону, ул. Серафимовича, 42.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при укладке железобетонных ригелей высотой 600 мм, длиной 5530 мм, массой 2,69 т.

1.2. Показатели производительности труда

	По карте	По ЕНиР
Выработка на 1 чел.-день, ригелей	5,34	3,50
Затраты труда на один ригель, чел.-ч	1,5	2,3

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. Ригели укладывают на выверенные и закрепленные колонны после того, как бетон в стыках колонн и фундаментов достигнет 70 % проектной прочности.

Смещение осей ригелей относительно разбивочных осей на колоннах не должно превышать ± 5 мм; а отклонение высотных отметок опорных узлов ригелей ± 20 мм.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М₁) - 1

монтажник конструкций IV разряда (М₂) - 1

монтажники конструкций III разряда (М₃, М₄) - 2

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры	ГОСТ, № чертежа	Количество, шт.
1	2	3
Строп двухветвевой грузоподъемностью 5 т	Чертеж 4960Р ПИ Промстальконструкция **	1
Лестница приставная	Чертеж 4596 Р-27 того же ПИ	2
Оттяжка из пенькового каната длиной 20 м	-	2
Лом монтажный	ГОСТ 1405-72	2
Молоток-кирочка	ГОСТ 11042-72	2
Рулетка	РС-20, ГОСТ 7502-69	1

** 125080, Москва, А-80, Волоколамское шоссе, 1.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Ригели монтируют при помощи крана. После выверки установленных ригелей электросварщик сначала прихватывает, а потом полностью приваривает их к закладным деталям колонн.

4.2. Организация рабочего места

- рабочие места монтажников

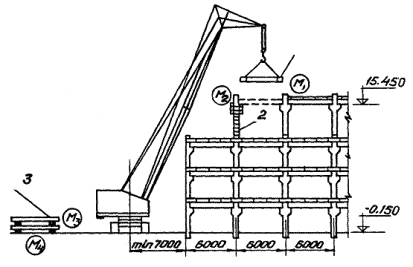

1 - монтируемый ригель; 2 - приставная лестница; 3 - складированные ригели

4.4. Описание операций

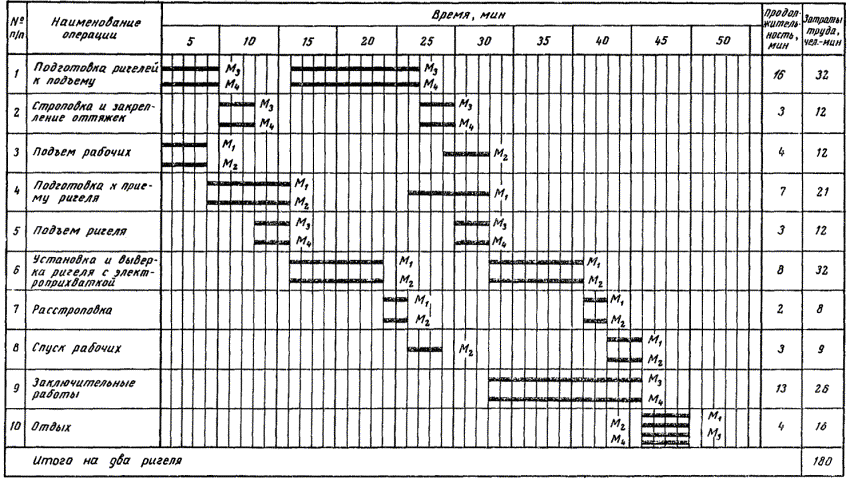

№ по графику	Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда
1	ПОДГОТОВКА РИГЕЛЕЙ К ПОДЪЕМУ; 16 мин; М₃, М₄; молотки-кирочки, рулетка Монтажники М₃ и М₄ подготовляют два ригеля к подъему - осматривают их, очищают закладные детали от ржавчины и наплывов бетона, проверяют геометрические размеры ригелей
2, 4	СТРОПОВКА РИГЕЛЕЙ И ЗАКРЕПЛЕНИЕ ОТТЯЖЕК, ПОДГОТОВКА К ПРИЕМУ РИГЕЛЕЙ; М₁ - 14 мин; М₂ - 7 мин; М₃, М₄ - 6 мин; строп, оттяжки, приставные лестницы, молотки-кирочки Монтажники М₃ и М₄ стропят один ригель двухветвевым стропом и прикрепляют к нему оттяжки. Монтажники М₁ и М₂, стоя на приставных лестницах, подготовляют место установки ригеля. Так же готовятся к приему второго ригеля

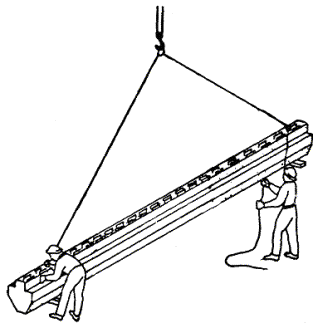

5	ПОДЪЕМ РИГЕЛЕЙ; 6 мин; М₃, М₄; строп, оттяжки Машинист крана подает ригель к месту установки. Монтажник М₃ следит за подъемом и одновременно, вместе с монтажником М₄, при помощи оттяжек удерживает ригель в нужном положении. Второй ригель поднимают так же
6	УСТАНОВКА, ВЫВЕРКА И ЭЛЕКТРОПРИХВАТКА РИГЕЛЕЙ; 16 мин; М₁, М₂; строп, ломы Монтажники М₁ и М₂ принимают ригель, рихтуют его ломами. Электросварщик прихватывает ригель сваркой к закладным деталям колонн
7	РАССТРОПОВКА РИГЕЛЕЙ; 4 мин; М₁, М₂; строп, оттяжки, лестницы, ломы Монтажники М₁ и М₂ после расстроповки каждого из ригелей, снимают оттяжки. Затем они спускаются на землю или перекрытие, переставляют приставные лестницы и переносят инструменты к следующим колоннам

* На два ригеля.
