КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА	КТ-4.1-1.9-77
	Разработана Ростовским отделом ПИ Промстальконструкция Минмонтажспецстроя СССР * Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство
УКЛАДКА ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ПОКРЫТИЯ ПО ФЕРМАМ ОДНОЭТАЖНЫХ ЗДАНИЙ
Входит в комплект карт ККТ-4.1-1 Монтаж сборных железобетонных и бетонных конструкций промышленных зданий
	Взамен КТ-4.1-1.9-67

* г. Ростов-на-Дону, ул. Серафимовича, 42.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже железобетонных плит покрытия размером 3´12 м, массой 6,8 т.

1.2. Показатели производительности труда

	По карте	По ЕНиР
Выработка на 1 чел.-день, плит покрытия	6,00	3,55
Затраты труда на одну плиту покрытия, чел.-ч	1,33	2,25

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. Плиты укладывают на выверенные и закрепленные стропильные фермы. Закладные детали для приварки плит должны быть очищены от наплывов бетона.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М₁) - 1

монтажники конструкций III разряда (М₂, М₃, М₄) - 3

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры	ГОСТ, № чертежа	Количество, шт.
1	2	3
Строп четырехветвевой грузоподъемностью 7 т	Чертеж 6270РМ-12 ПИ Промстальконструкция **	1
Приставная лестница для подъема монтажников на покрытие	Чертеж 8347 РМ-3 ПИ Промстальконструкция	1
Молоток-кирочка	ГОСТ 11042-72	2
Оттяжка из пенькового каната длиной 20 м	-	1
Кувалда кузнечная (5 - 8 кг)	ГОСТ 11402-65	1
Лом монтажный	ГОСТ 1405-72	2

** 125080, Москва, А-80, Волоколамское шоссе, 1.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Плиты покрытия каждого монтируемого пролета укладывают при помощи крана после окончания монтажа конструкций покрытия, от одного края ферм к другому. На крайних плитах временно установлены инвентарные ограждения. Закладные детали приваривают к фермам в трех точках после установки плит.

4.2. Организация рабочего места

- рабочие места монтажников

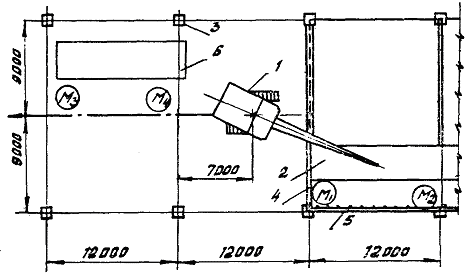

1 - кран на гусеничном ходу; 2 - плита покрытия; 3 - железобетонная колонна; 4 - железобетонная ферма; 5 - инвентарное ограждение; 6 - место складирования плит

4.4. Описание операций

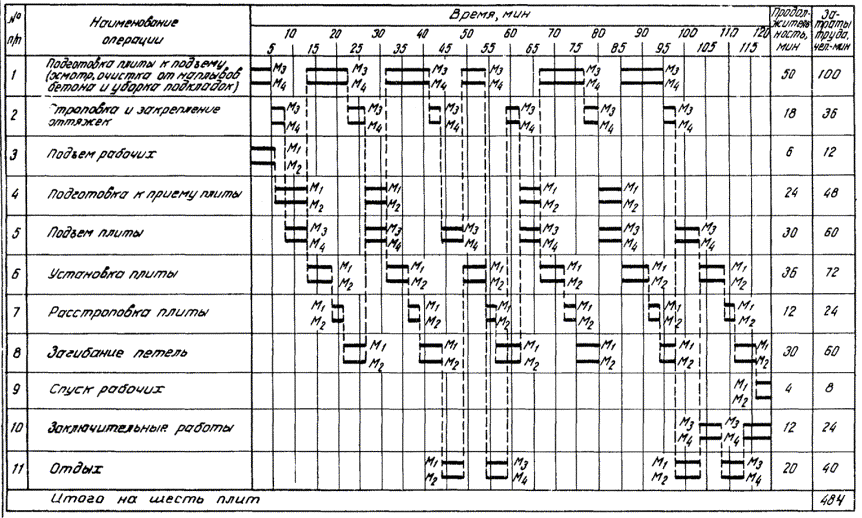

№ по графику	Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда
1, 3	ПОДГОТОВКА ПЛИТЫ К ПОДЪЕМУ И ПОДЪЕМ РАБОЧИХ; М₁ и М₂ - 6 мин; М₃ и М₄ - 50 мин (на 6 плит); молотки-кирочки Монтажники М₃ и М₄ подготовляют плиту покрытия к подъему: осматривают, очищают от грязи, отбивают наплывы бетона с закладных деталей, убирают подкладки. Монтажники М₁ и М₂ поднимаются на покрытие
2	СТРОПОВКА И ЗАКРЕПЛЕНИЕ ОТТЯЖЕК; 3 мин; М₃, М₄; строп четырехветвевой, оттяжка После осмотра конструкций монтажники М₃ и М₄ стропят плиту и прикрепляют к монтажной петле оттяжку
5	ПОДЪЕМ ПЛИТЫ; 5 мин; М₃, М₄; оттяжка, молотки Монтажник М₃ следит за подъемом, а монтажник М₄ при помощи оттяжки удерживает плиту от раскачивания
6	УСТАНОВКА ПЛИТЫ; 6 мин; М₁, М₂; оттяжка Монтажники М₁ и М₂ на высоте 20 - 30 см над опорными поверхностями принимают плиту, направляют ее при помощи ломов и устанавливают в проектное положение
7, 8	РАССТРОПОВКА ПЛИТЫ; ЗАГИБАНИЕ ПЕТЕЛЬ; 7 мин; М₁, М₂; строп, оттяжка, кувалда Монтажники М₁ и М₂ расстроповывают плиту, а затем загибают строповочные петли

* На одну плиту.
