НОРМЫ МИНИМАЛЬНЫХ ДОПУСТИМЫХ НАГРУЗОК
ЭНЕРГОБЛОКОВ 150-1200 МВт
СО 34.25.503-2003
(РД 34.25.503)
Дата
введения 2003-11-01
Разработано Открытым акционерным
обществом "Всероссийский теплотехнический научно-исследовательский
институт" (ОАО "ВТИ");
Открытым акционерным обществом
"Фирма по наладке, совершенствованию технологии и эксплуатации
электростанций и сетей" (ОАО "Фирма ОРГРЭС")
Исполнители А.Л.
ШВАРЦ, Ю.П. АРТЕМЬЕВ (ОАО "ВТИ"), Б.Н. ГЛУСКЕР, Л.М. КАПЕЛЬСОН (ОАО "Фирма ОРГРЭС")
Утверждено Департаментом
научно-технической политики и развития ОАО «РАО "ЕЭС России"» 30 июня
2003 г.
Первый заместитель начальника А.В. БОБЫЛЕВ
Срок первой проверки СО - 2009
г., периодичность проверки - один раз в 5 лет.
Взамен РД 34.25.503 (HP 34-00-112-86)
Настоящий стандарт организации распространяется на
энергоблоки России, а также стран СНГ и Балтии, и устанавливает минимальные
допустимые нагрузки для энергоблоков с котлами на твердом топливе и с
газомазутными котлами. Для большинства энергоблоков на сверхкритические
параметры пара разгрузка может осуществляться на скользящем давлении во всем
пароводяном тракте.
Содержание
1.1 Минимальная допустимая нагрузка
энергоблока определяется в основном, надежной работой котла.
1.2 Для энергоблоков с котлами,
работающими на каменных углях с выходом летучих веществ менее 20 % (марок АШ,
Т), расход мазута или газа на подсветку факела для обеспечения устойчивого
горения в топочной камере и надежного выхода жидкого шлака при минимальной
допустимой нагрузке определяется по номограммам, приведенным на рисунках 1 и 2.
1.3 Для энергоблоков с котлами,
сжигающими угли с теплотой сгорания 3900-4500 ккал/кг (16,32-18,34 МДж/кг) при
твердом шлакоудалении, а также топливо непроектных марок, расход мазута и газа
на подсветку приведен в разделе
2.
1.4 В установленном Нормами диапазоне
нагрузок энергоблоков допускается снижение температуры промперегрева до 510 °С
(не ниже) при нагрузке 40-50 % номинальной; при частичных нагрузках допускается
повышение коэффициента избытка воздуха.

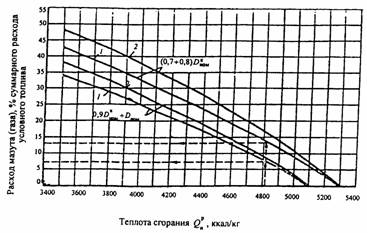

Рисунок 1 - Расход мазута (1) или газа (2) на подсветку факела для обеспечения устойчивого горения в
топочной камере для углей марки АШ

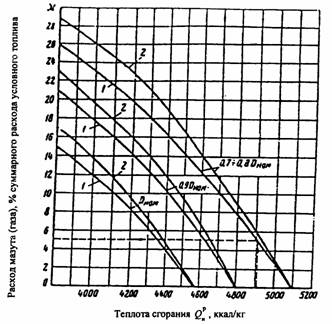

Рисунок 2 - Расход мазута (1) или газа (2) на подсветку факела для обеспечения устойчивого горения в
топочной камере для углей марки Т
1.5 Все энергоблоки сверхкритического
давления за исключением энергоблоков 300 МВт с котлами типа ТПП-110, ТПП-210 и
П-74 могут разгружаться на скользящем давлении. Энергоблоки 500 МВт с котлами
типов П-57 могут разгружаться на скользящем давлении после выполнения на котле
реконструкции.
1.6 Разгрузку блоков 800 МВт с котлами
П-67 производить на скользящем давлении по следующему регламенту:
- с нагрузки 750 МВт до 550 МВт со
снижением давления перед стопорными клапанами турбины с 240 кгс/см2
(~24 МПа) до 170 кг/см2 (~17МПа);
- с нагрузки 550 МВт до нижнего предела
разгрузки 450 МВт производить при постоянном давлении перед стопорными
клапанами 170 кгс/см2 (~17 МПа).
1.7 Однокорпусный режим работы
дубль-блоков может использоваться, как исключение, при особых затруднениях в
прохождении минимума электрической нагрузки в энергосистеме.
В однокорпусном режиме минимальная
нагрузка устанавливается на следующем уровне:
- для дубль-блоков, при разгрузке на
номинальном давлении, 50 % указанной в Нормах нагрузки, но не менее 30 %
номинальной;
- для дубль-блоков 300 МВт при их работе
на скользящем давлении:
с котлами П-50, ТПП-210А - 120 МВт;
с котлами ПК-39, ПК-39-1 и ПК-39-2 - 140
МВт.
На дубль-блоках с котлами ПК-41, ПК-41-1,
ТГМП-114 и П-50 (при работе на газе), для которых при работе на скользящем
давлении минимальная нагрузка в однокорпусном режиме установлена на том же
уровне, что и в двухкорпусном (40 % номинальной), применять однокорпусный режим
работы для регулирования графика нагрузки энергосистем не разрешается.
1.8 Указанные в разделе 2 минимальные
допустимые нагрузки для энергоблоков сверхкритического давления при разгрузке
на скользящем давлении установлены для условий работы с включенными ПВД.
1.9 При разгрузке энергоблоков с
газомазутными котлами, учитывая заданный Нормами широкий диапазон разгрузок,
необходимо уделять особое внимание поддержанию в работоспособном состоянии
устройств для предварительного подогрева воздуха в целях обеспечения
максимальной температуры воздуха при частичных нагрузках.
2 МИНИМАЛЬНЫЕ ДОПУСТИМЫЕ НАГРУЗКИ ЭНЕРГОБЛОКОВ МОЩНОСТЬЮ 150-1200 МВТ
|
Тип
энергоблока
|
Топливо
|
Тип
шлакоудаления
|
Минимальная
нагрузка блока с конденсационной турбиной, Nэл, МВт
|
Минимальная
нагрузка блока с теплофикационной турбиной, определяемая паропроизводи-
тельностью котла, Dп,
т/ч
|
Размер
подсветки, % по теплу (мазут, газ)
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1 Моноблок с
котлом ТП-92 и турбиной К-150-130
|
Уголь
кизеловский, кузнецкий марки Г.
|
Твердое
|
90,0
|
|
-
|
|
Газ
|
-
|
60,0
|
|
-
|
|
2 Дубль-блок с
котлами ПК-24 и турбиной К-150-130
|
Уголь
черемховский, азейский
|
Твердое
|
80,0
(для двух корпусов)
|
|
-
|
|
3 Дубль-блок с
котлами ПК-38 и ПК-38-2,
турбинами К-150-130 и К-160-130
|
Уголь
назаровский, ирша-бородинский.
|
Жидкое
|
100,0
(для двух корпусов)
|
|
-
|
|
Мазут,
газ
|
-
|
70,0
(для двух корпусов)
|
|
-
|
|
4 Моноблок с
котлом ТП-90 и турбиной К-150-130
|
Уголь
донецкий АШ.
|
Жидкое
|
105,0
|
|
См.
рисунок 1
|
|
Газ
|
-
|
60,0
|
|
|
5 Моноблок с
котлом ТГМ-94 и турбинами К-150-130, К-160-130
|
Мазут
|
-
|
60,0
|
|
-
|
|
Газ
|
-
|
|
|
|
6 Моноблок с
котлами ТП-100, ТП-100А и турбиной К-200-130
|
Уголь
донецкий ГСШ, уголь донецкий АШ,
|
Жидкое
|
130,0
|
|
10-15*
|
|
донецкий
Т
|
Жидкое
|
140,0
|
|
См.
рисунок 1
|
|
7 Моноблок с
котлом ТП-109 и турбинами К-200-130, К-210-130
|
Уголь
донецкий Г и Д, промпродукт, шлам
|
Твёрдое
|
140,0
|
|
10-15*
|
|
8 Дубль-блок с
котлами ТП-101 и турбинами К-200-130, К-210-130
|
Эстонские
сланцы
|
Твёрдое
|
80,0
(для двух корпусов)
|
|
-
|
|
9 Дубль-блок с
котлами ТП-67 и турбиной К-180-130
|
Эстонские
сланцы
|
Твёрдое
|
80,0
(для двух корпусов)
|
|
-
|
|
10 Моноблок с
котлом ПК-33 и турбинами К-180-130, К-205-130
|
Уголь
экибастузский,
|
Твердое
|
140,0
|
|
-
|
|
подмосковный,
|
Твёрдое
|
140,0
|
|
-
|
|
челябинский.
|
Твёрдое
|
130,0
|
|
-
|
|
Газ
|
-
|
100,0
|
|
-
|
|
11 Дубль-блок
с котлами ПК-40-1, ПК-40-2 и турбиной К-200-130
|
Уголь
кузнецкий Г, хакасский
|
Жидкое
|
140,0
(для двух корпусов)
|
|
-
|
|
12 Дубль-блок
с котлами ПК-47,
|
Мазут
|
-
|
120,0
|
|
-
|
|
ПК-47-2, ПК-47-3
и турбинами К-200-130, К-205-130
|
Газ
|
-
|
(для
двух корпусов)
|
|
|
|
13 Моноблок с
котлами ТМ-104, ТГ-104, ТГМ-104 и турбинами К-210-130, К-180/210-130,
К-200-130
|
Мазут
|
-
|
80,0
|
|
-
|
|
Газ
|
-
|
|
|
|
|
14 Моноблок с котлом
ТГМЕ-206
|
Мазут
|
-
|
80,0
|
|
-
|
|
и турбиной
К-210-130
|
Газ
|
-
|
|
|
|
|
15 Моноблок с
котлом ТПЕ-214 и турбинами К-210-130, Т-180/210-130
|
Уголь
нерюнгринский, кузнецкий Г
|
Твёрдое
|
140,0
|
470,0
|
10
|
|
16 Моноблок с
котлом ТПЕ-215
|
Газ.
|
-
|
80,0
|
|
|
|
и турбиной
К-210-130
|
Уголь:
нерюнгринский,
|
Твёрдое
|
140,0
|
|
|
|
|
тунгуйский,
|
То
же
|
140,0
|
|
|
|
|
канско-ачинский
|
-"-
|
120,0
|
|
|
|
17 Моноблок с
котлом ТПЕ-216 и турбиной К-225-12,8
|
Уголь
харанорский Б
|
Твёрдое
|
120,0
|
|
|
|
18 Моноблок с
котлом БКЗ-670-140 и турбиной К-210-130
|
Уголь
лучегорский Б
|
Твёрдое
|
120,0
|
|
-
|
|
19 Моноблок с
котлом БКЗ-640-140 и турбиной К-210-130
|
Уголь
холбольджинский, канско-ачинский
|
Жидкое
|
100,0
|
|
-
|
|
20 Моноблок с
котлом ТП-208 и турбиной К-210-130
|
Уголь
интинский, подмосковный.
|
Твёрдое
|
125,0
|
|
-
|
|
|
Газ
|
-
|
80,0
|
|
-
|
|
21 Моноблок с
котлом ТП-108 и турбиной К-200-130
|
Уголь
подмосковный, торф
|
Твёрдое
|
110,0
|
|
|
|
Газ
|
-
|
80,0
|
|
|
|
22 Моноблок с
котлом ТПП-110 и турбиной К-300-240
|
Уголь
донецкий АШ, кузнецкий Т.
|
Жидкое
|
225,0
|
|
См.
рисунок 1
|
|
|
Газ
|
-
|
150,0
|
|
|
|
23 Дубль-блок с
котлами ТПП-210 и турбиной К-300-240
|
Уголь
донецкий АШ.
|
Жидкое
|
225
(для двух корпусов)
|
|
См.
рисунок 1
|
|
Газ
|
-
|
150
(для двух корпусов)
|
|
|
|
24 Дубль-блок
с котлами ТПП-210А и турбинами К-300-240,
Т-250-240
|
Уголь
донецкий АШ,
|
Жидкое
|
210,0
(для двух корпусов)
|
700,0
|
См.
рисунок 1
|
|
уголь
кузнецкий Т.
|
Жидкое
|
180,0
|
600,0
|
См.
рисунок 2
|
|
Газ
|
-
|
180,0
(для двух корпусов)
|
600,0
|
|
25 Дубль-блок
с котлами П-50 и турбиной К-300-240
|
Уголь
кузнецкий Т.
|
Жидкое
|
210,0
(для двух корпусов)
|
|
См.
рисунок 2
|
|
|
Газ
|
-
|
120,0
(для двух корпусов)
|
|
|
|
26 Дубль-блок
с котлами ПК-39, ПК-39-1, ПК-39-2 и турбиной К-300-240
|
Уголь
экибастузский
|
Твёрдое
|
210,0
(для двух корпусов)
|
|
-
|
|
27 Моноблоки с
котлами ТПП-312, нереконструированными котлами ТПП-312А и турбиной К-300-240
|
Уголь
донецкий ГСШ
|
Жидкое
|
190,0
|
|
10-15*
|
|
Газ
|
-
|
190,0
|
|
-
|
|
28 Моноблок с
реконструированным котлом ТПП-312А и турбиной К-300-240
|
Уголь
донецкий ГСШ.
|
Жидкое
|
190,0
|
|
10-15*
|
|
Газ
|
-
|
150,0
|
|
-
|
|
29 Моноблок с котлом
П-59 и турбиной К-300-240
|
Уголь
подмосковный, берёзовский
|
Твёрдое
|
150,0
|
|
-
|
|
30 Дубль-блок
с котлами
|
Мазут.
|
-
|
120,0
|
|
-
|
|
ПК-41, ПК-41-1
и турбиной К-300-240
|
Газ
|
-
|
(для
двух корпусов)
|
|
|
|
31 Дубль-блок
с котлами
|
Мазут.
|
-
|
120,0
|
|
-
|
|
ТГМП-114 и
турбиной К-300-240
|
Газ
|
-
|
(для
двух корпусов)
|
|
|
|
32 Моноблок с
котлами ТГМП-314, ТГМП-314П с реконструированной НРЧ и разделёнными СРЧ и ВРЧ
и турбиной К-300-240
|
Мазут.
|
-
|
120,0
|
|
|
|
Газ
|
-
|
|
|
|
|
33 Моноблок с
котлами ТГМП-314 с нереконструированной НРЧ, ТГМП-314А, ТГМП-314Б, ТГМП-314П
с объединёнными СРЧ и ВРЧ и турбинами К-300-240, Т-250-240
|
Мазут.
|
-
|
|
|
|
|
Газ
|
-
|
|
|
|
|
|
|
150,0
|
|
|
|
|
|
|
500,0
|
|
|
34 Моноблок с
котлом
|
Мазут.
|
-
|
|
|
|
|
ТГМП-324 и
турбиной К-300-240
|
Газ
|
-
|
100,0
|
|
|
|
35 Моноблок с
котлами ТГМП-344А и ТГМП-344А (полуподовый) с турбинами К-300-240, Т-250-240
|
Мазут
|
-
|
|
|
|
|
Газ
|
-
|
120,0
|
400,0
|
|
|
36 Моноблок с
котлом П-74 и турбиной К-300-240
|
Газ
|
-
|
150,0
|
|
|
|
37 Моноблок с
котлами П-57, П-57-2, П-57-3, П-57-3М и турбиной К-500-240
|
Уголь
экибастузский
|
Твёрдое
|
325,0
|
|
-
|
|
38 Дубль-блок с
котлами П-49 и турбиной К-500-240
|
Уголь
назаровский
|
Жидкое
|
320,0
(для двух корпусов)
|
|
-
|
|
39 Моноблок с
котлом ТГМП-204 и турбиной К-800-240
|
Мазут,
газ
|
-
|
440,0
|
|
-
|
|
40 Моноблок с
котлами ТГМП-204П и ТГМП-204ХЛ
с турбиной К-800-240
|
Мазут.
|
-
|
400,0
|
|
-
|
|
Газ
|
-
|
360,0
|
|
|
|
41 Моноблок с
котлом П-67 и турбиной К-800-240
|
Уголь
березовский
|
Твердое
|
450,0
|
|
-
|
|
42 Моноблок с
котлом ТПП-804 и турбиной К-800-240
|
Газ
|
-
|
270,0
|
|
-
|
|
43 Моноблок с котлом
ТГМП-1202 и турбиной К-1200-240-3
|
Мазут,
газ
|
-
|
700,0
|
|
-
|
*
Соответственно для угля с теплотой сгорания 4500-3900 ккал/кг (1,08-0,93
МДж/кг).
Ключевые
слова: энергоблок, котел, турбина,
мощность, минимальная допустимая нагрузка, уголь, мазут, газ, сверхкритическое
давление, скользящее давление.
|
|
