ПРАВИТЕЛЬСТВО МОСКВЫ
КОМИТЕТ ПО АРХИТЕКТУРЕ И
ГРАДОСТРОИТЕЛЬСТВУ г. МОСКВЫ
МОСКОВСКИЙ
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОЛОГИИ, ЭКСПЕРИМЕНТАЛЬНОГО
ПРОЕКТИРОВАНИЯ
РМ-2918
Выпуск 2005г.
ДВЕРИ
МЕТАЛЛИЧЕСКИЕ ПРОТИВОПОЖАРНЫЕ СЛУЖЕБНЫЕ И УСТРОЙСТВО ВНУТРИКВАРТИРНОГО
ПОЖАРОТУШЕНИЯ ПРОИЗВОДСТВА НПО "ПУЛЬС" ДЛЯ ЖИЛЫХ ДОМОВ МАССОВЫХ СЕРИЙ
Москва 2005г.
ПРИКАЗ
ПО МОСКОВСКОМУ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОМУ И ПРОЕКТНОМУ ИНСТИТУТУ
ТИПОЛОГИИ И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ
№ 23-ТО
от «22» августа 2005 г.
О вводе в действие РМ-2918, выпуск 2005г. Дог. 3-М76
1. Ввести в действие для применения в
проектировании и строительстве г. Москвы:
РМ-2918, выпуск 2005г. "Двери
металлические противопожарные служебные и устройство внутриквартирного
пожаротушения производства НПО "Пульс" для жилых домов массовых
серий", разработанный на основании поручения ОАО "Москапстрой"
(договор № 3-М76)и откорректированный в связи с изменением нормативов
(введением в действие ПБ 10-558-03
"Правила устройства и безопасной эксплуатации лифтов"). Изделия,
входящие в этот альбом могут применяться в проектах блок-секций жилых домов
типовых серий П3М, П44Т, П46М, П55М
2. Начальнику МТО Гурову С.Г.:
в 3-х
дневный срок внести запись о вводе в действие
в альбом РМ-2918,
выпуск 2005г
3.
Заведующему проектным кабинетом:
Павловой Т.М.
включить в действующий перечень альбом рабочих чертежей изделий
С вводом в действие альбома РМ-2918,
выпуск 2005г альбом РМ-2918 введенный в действие в 2003г. распространению не
подлежит
4. Разрешается распространять вышеуказанный(ые)
альбом(ы) по заявкам.
5. Техническому отделу института отправить
данный приказ в установленные адреса.
6. Контроль за выполнением настоящего приказа
возложить на начальника Архитектурно-Технического отдела Воробьева Г.А..
ЗАМДИРЕКТОРА ИНСТИТУТА
В.А.АНИКИН
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Настоящий альбом
монтажных узлов на двери металлические противопожарные и установку устройства
внутриквартирного пожаротушения (шкаф пожарный), изготавливаемые НПО «Пульс»,
г. Москва, разработан в соответствии с Договором № 3-М76 от 05.02.2003г.
Двери металлические
ДЭМ 21-10, ДБМ 20-10у, ДБМ 19-10у, ДМЭВ 22-9у, ДМЭВ 21-9у предназначены для
установки в машинные помещения и электрощитовые в жилых домах типовых серии
П3М, П44Т, П46М, П55М.
Все двери являются
противопожарными с пределом огнестойкости EI 30, EI 60.
Двери устанавливаются
в проем железобетонных плит и крепятся к существующим закладным деталям на
сварке с помощью монтажных элементов, или
к железобетонным плитам с помощью дюбелей и винтов (шурупов).
Зазоры между
строительной панелью и коробкой двери заполняются паклей, смоченной в
цементно-песчанном растворе, и закрываются металлическими нательниками или
оштукатуриваются.
Для домов серии П44Т
предусмотрен вариант двери входа в машинное помещение ДЭМ 21-10.1, которая
формуется непосредственно в строительную панель ЛВМ 1458 на стадии ее
изготовления.
Все
металлоконструкции дверей покрываются порошковой краской по стандарту RAL и согласовываются с заказчиком.
Все двери оснащены
ручками и замками с функцией "Антипаника".
На двери входа в
машинные помещения установлены замки GBS-83.
Для дверей входа в
электрощитовые предусмотрена установка самозакрывающихся замков GBS-90.
Двери
противопожарные, выпускаемые НПО «Пульс», сертифицированы, изготавливаются в
соответствии с требованиями ГОСТ
30247.0-94 и ТУ 5262-009-45881400-02, ТУ 5262-013-45881400-03.

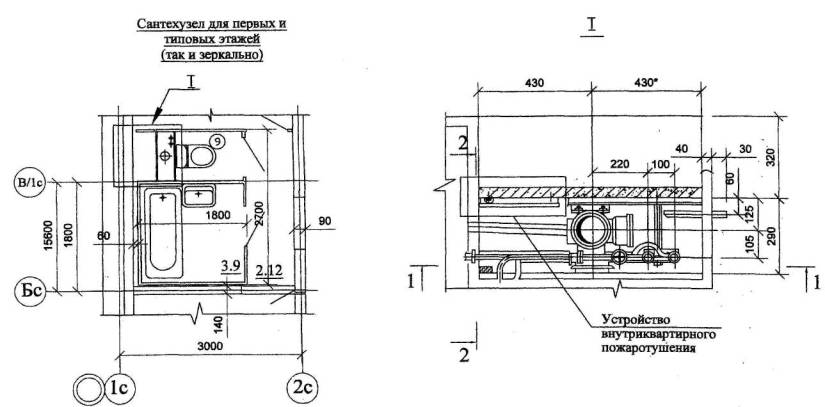

Устройство
внутриквартирного пожаротушения (шкаф пожарный) КПК-Пульс предназначен для
использования в качестве первичного средства для тушения загораний в квартирах
на ранней стадии их возникновения, устанавливается рядом с трубопроводом
холодной воды хозяйственно-питьевого водопровода в сантехузлах типовых этажей
жилых домов серий: П3М, П44Т, П46М, П55М (крепится с помощью шурупов и дюбелей
в доступном месте) и присоединяется к отдельному крану гибким шлангом.
Шкаф изготовлен из
оцинкованной стали толщ 1.00 мм, рассчитан на эксплуатацию в помещении при
температуре от +5 С До + 45 С при относительной влажности до 95% в
соответствует общим правилам безопасности согласно ГОСТ
12.2.003. Покрытие - порошковая краска.
Устройство
внутриквартирного пожаротушения серии КПК-Пульс, соответствует ТУ
4854-007-45881400-02 и имеет сертификат соответствия № РОСС RU.АЯ04. Н00606, паспорт на изделие
и устанавливается в соответствии с требованиями СНиП 31-01-2003.

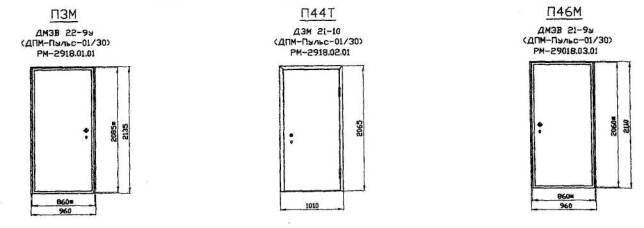

ДВЕРИ ВХОДА В ЭЛЕКТРОЩИТОВУЮ

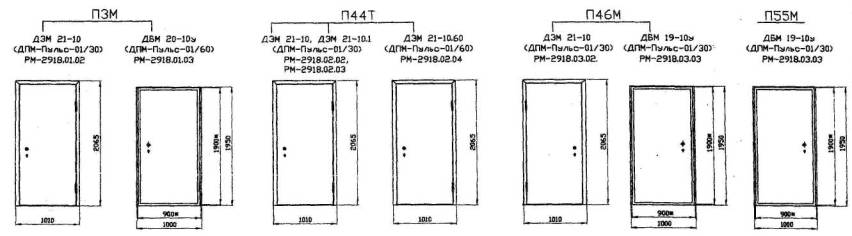

ДВЕРИ ВХОДА В МАШИННОЕ ПОМЕЩЕНИЕ
*Установочный
размер двери с угловой коробкой
Изготовитель дверей металлических НПО ”Пульс”, г. Москва

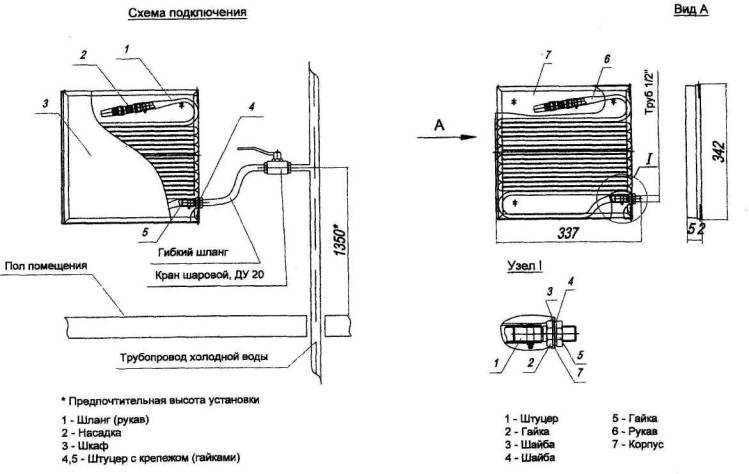

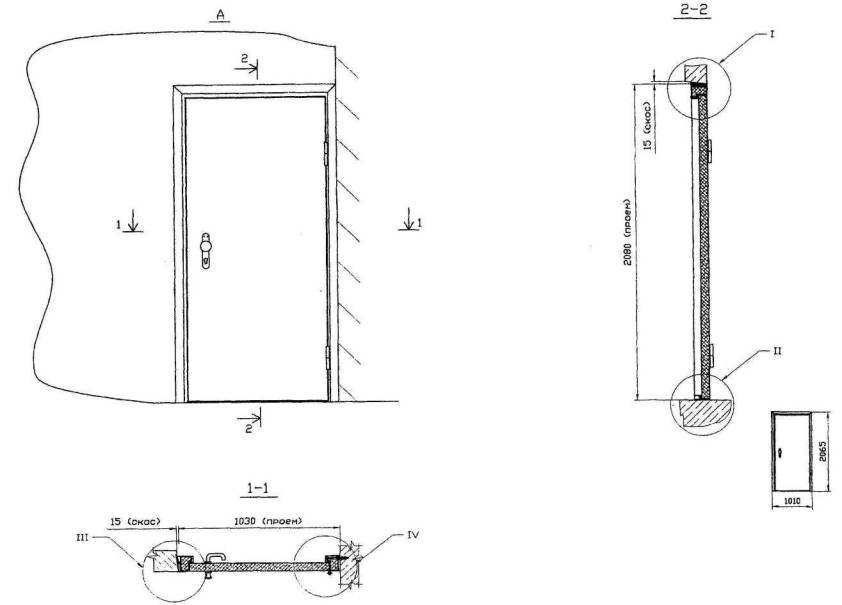

Общий вид,
вид А, узел I, схема подключения
ДМЭВ 22-9у (ДПМ-Пульс-01/30)

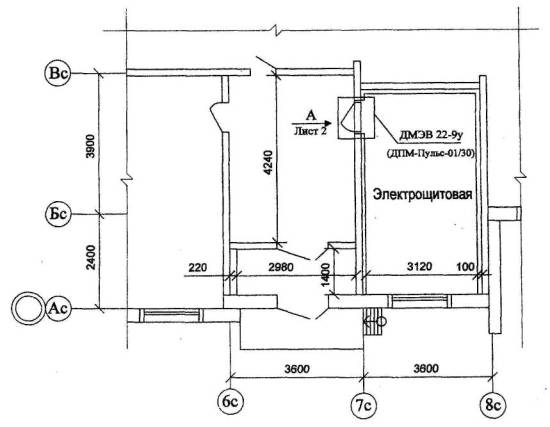

Схема расположения
П3М
ДМЭВ 22-9у
(ДПМ-Пульс-01/30)

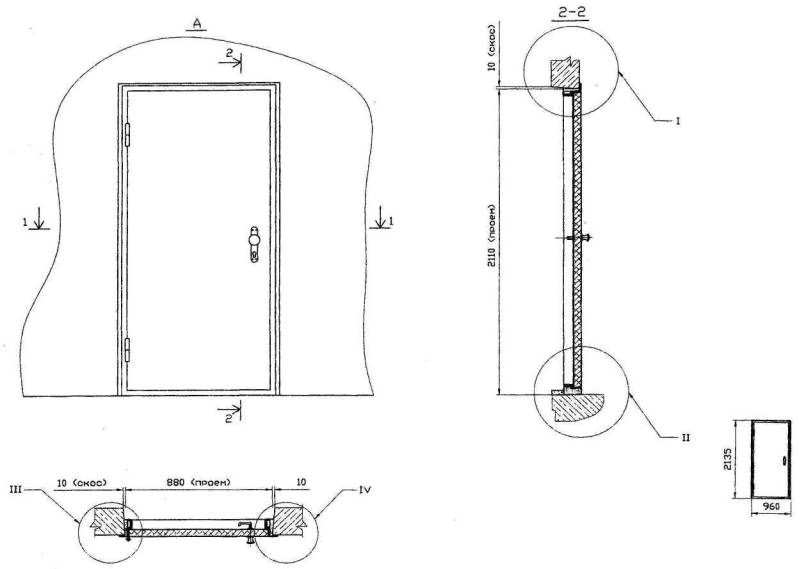

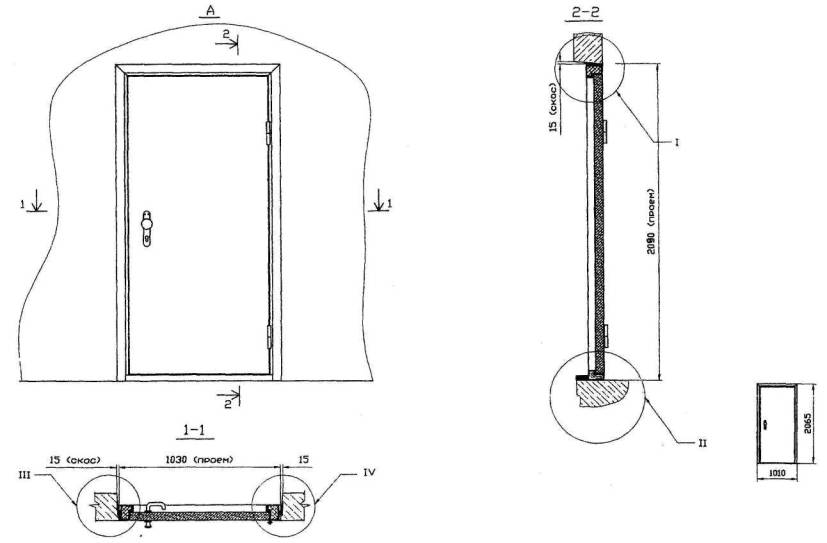

Вход в электрощитовую
П3М
ДМЭВ 22-9у
(ДПМ-Пульс-01/30)

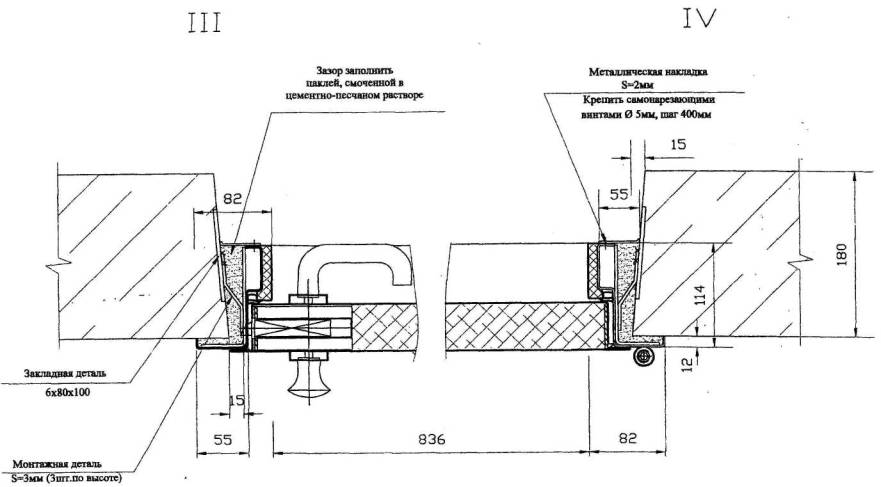

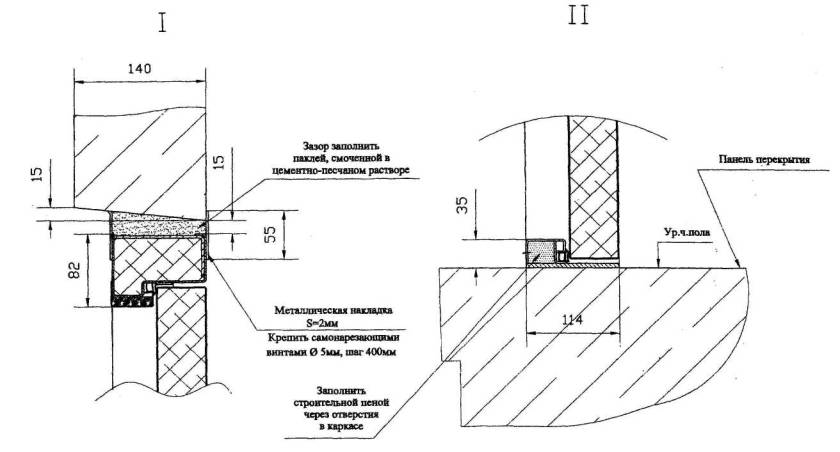

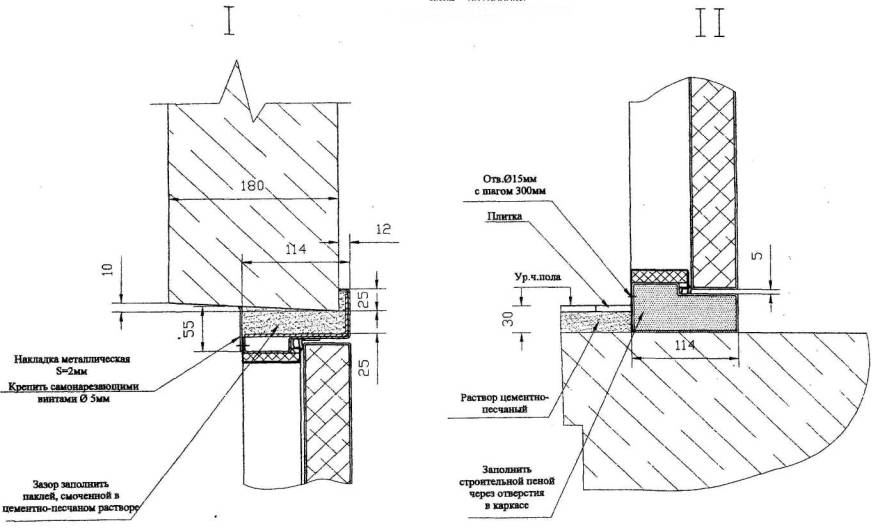

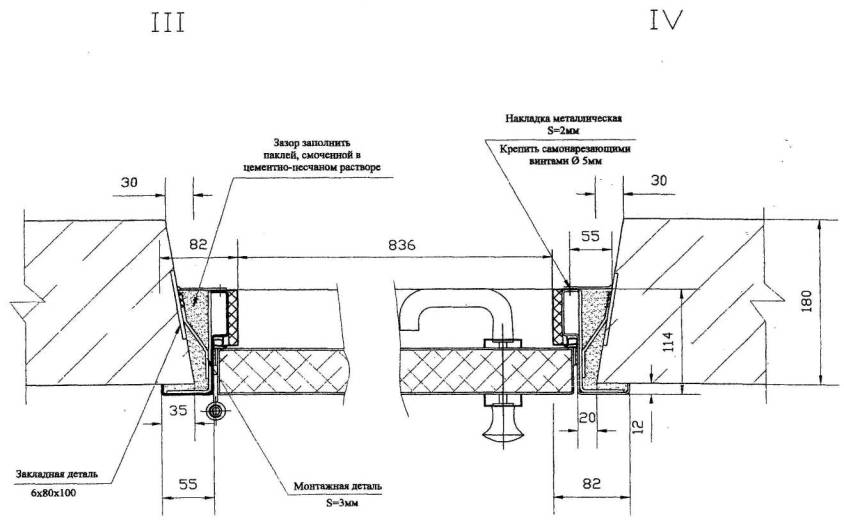

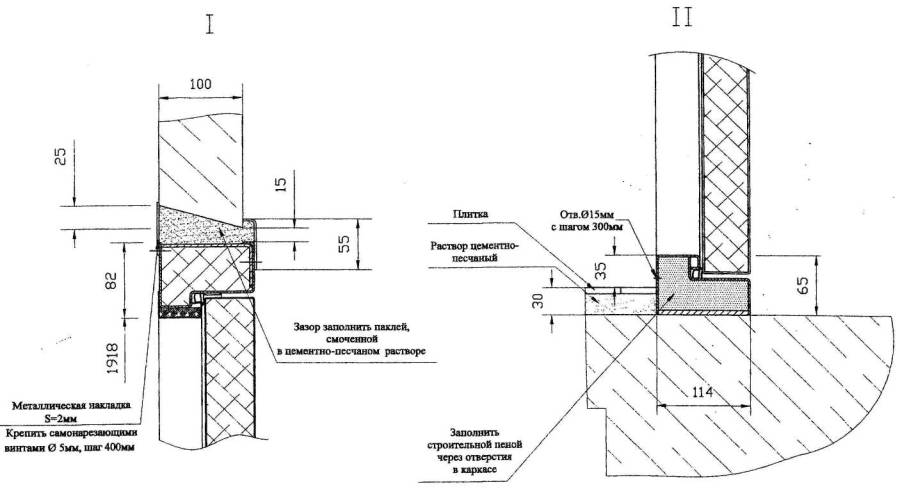

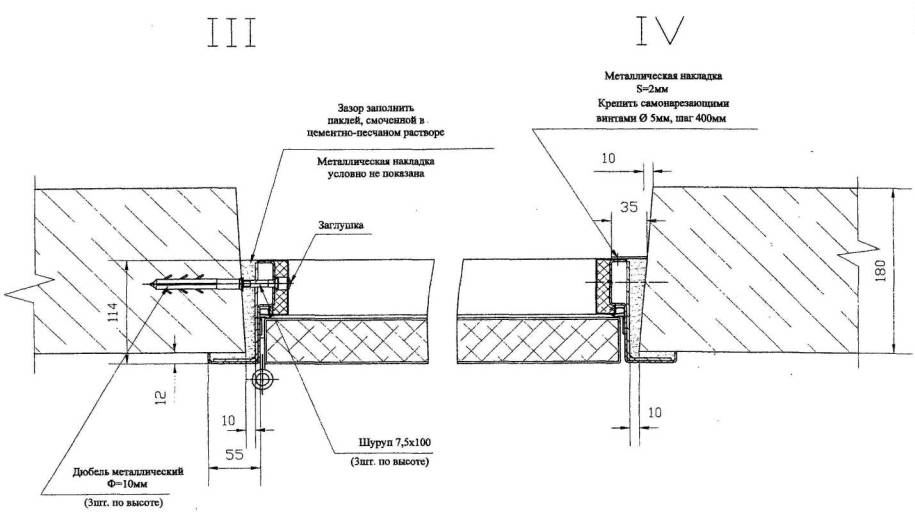

Узлы установки двери входа в электрощитовую
П3М
ДМЭВ 22-9у
(ДПМ-Пульс-01/30)
Узлы установки двери входа в электрощитовую
П3М

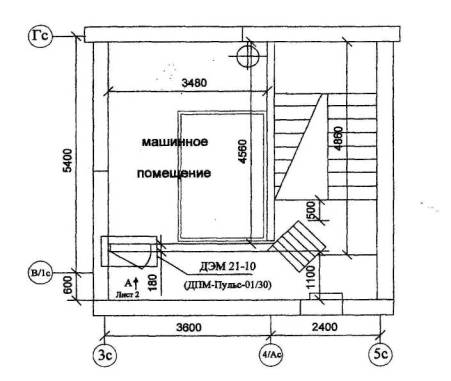

ДЭМ 21-10 (ДПМ-Пульс-01/30)

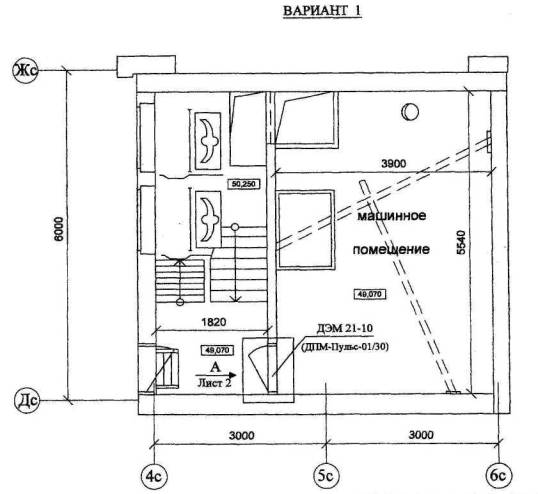

Схема расположения
П3М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в машинное помещение
П3М
ДЭМ 21-10 (ДПМ-Пульс-01/30)

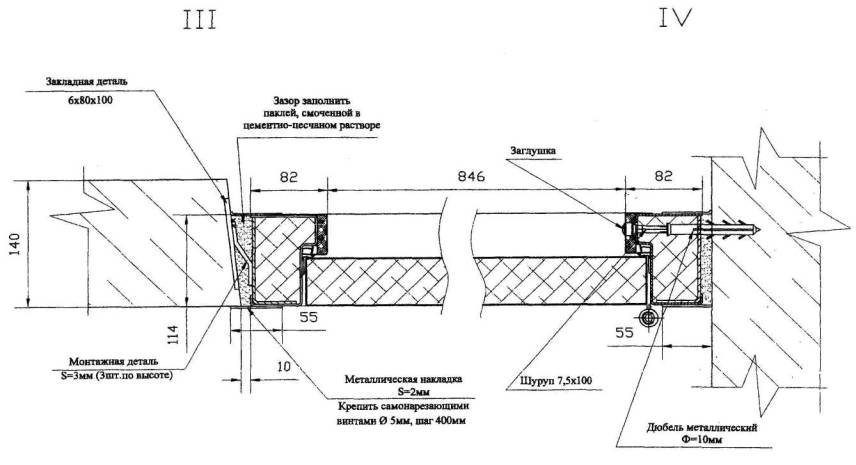

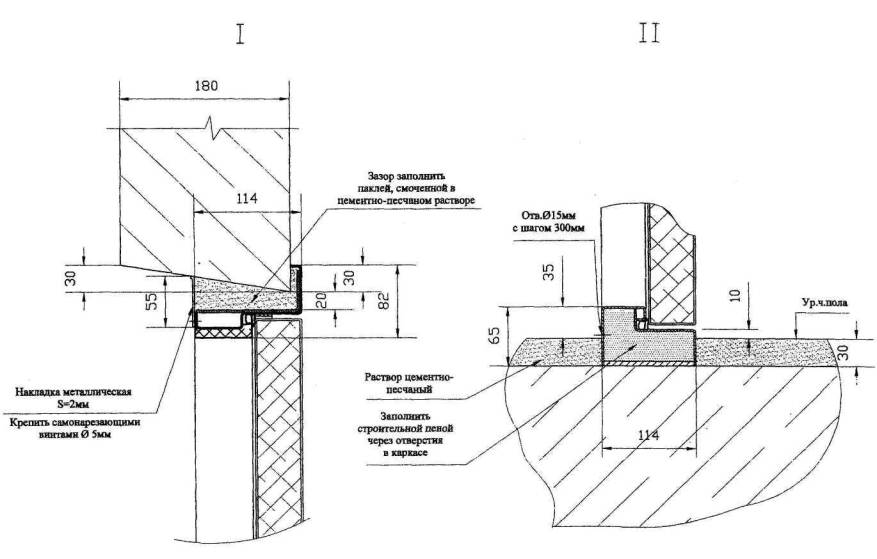

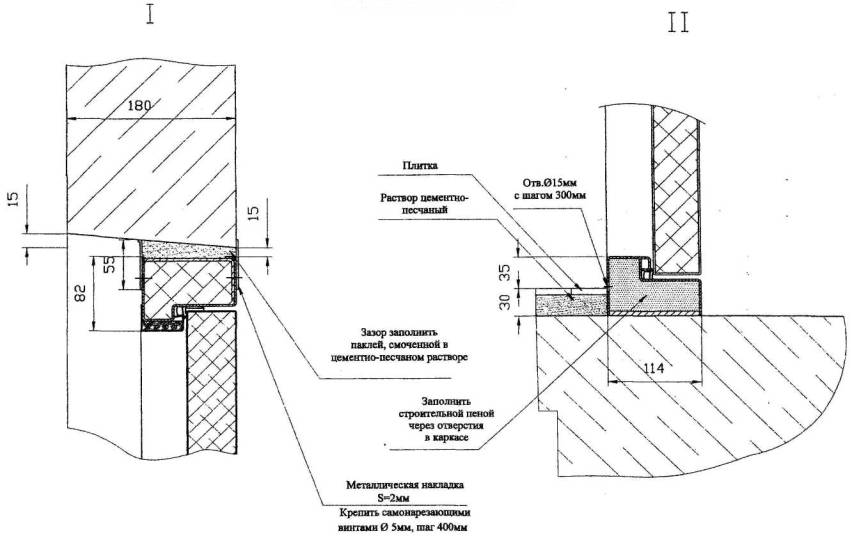

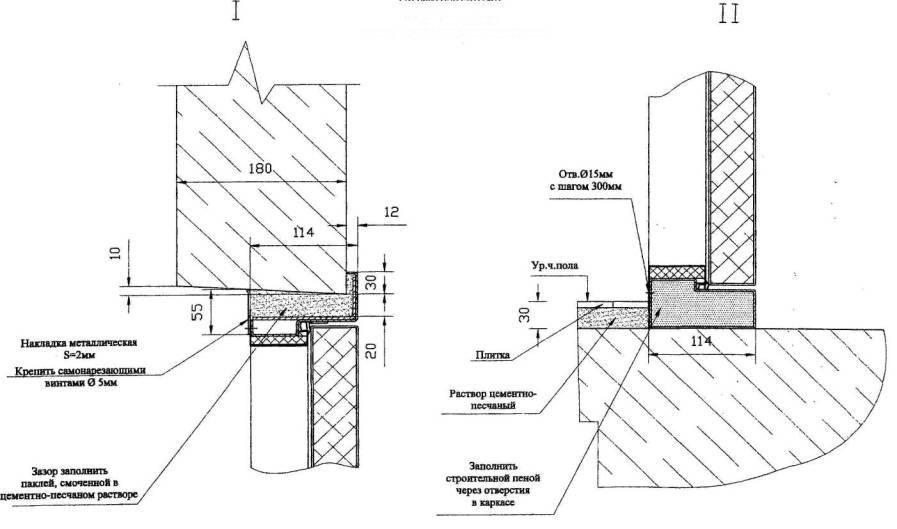

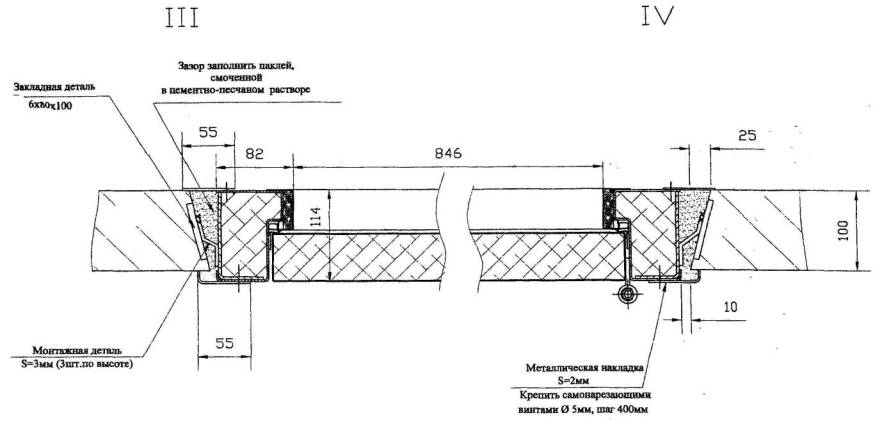

Узлы установки двери входа в машинное помещение
П3М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное помещение
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)
Схема расположения
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)

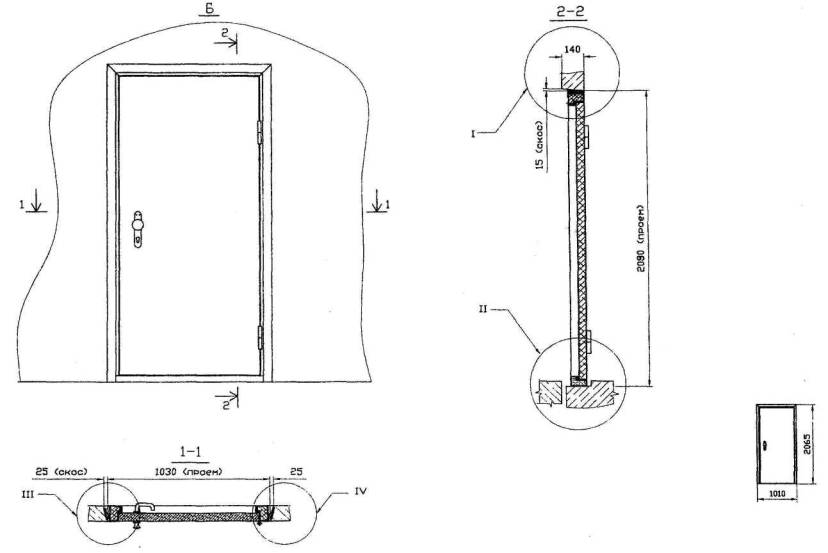

Вход в машинное помещение
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)

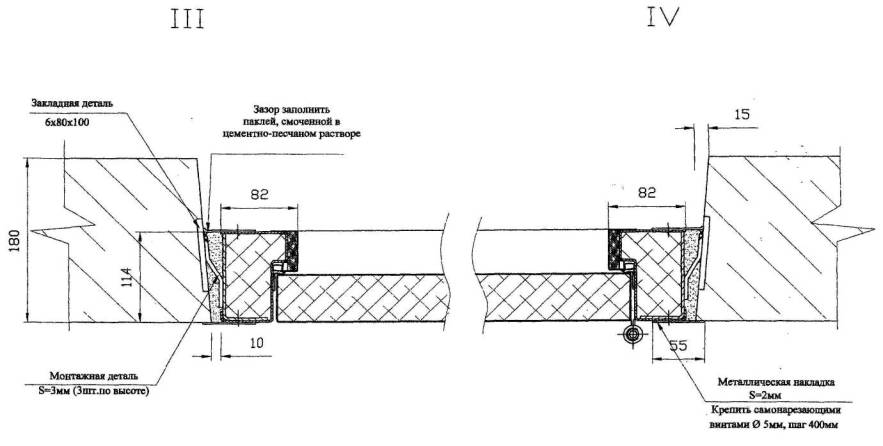

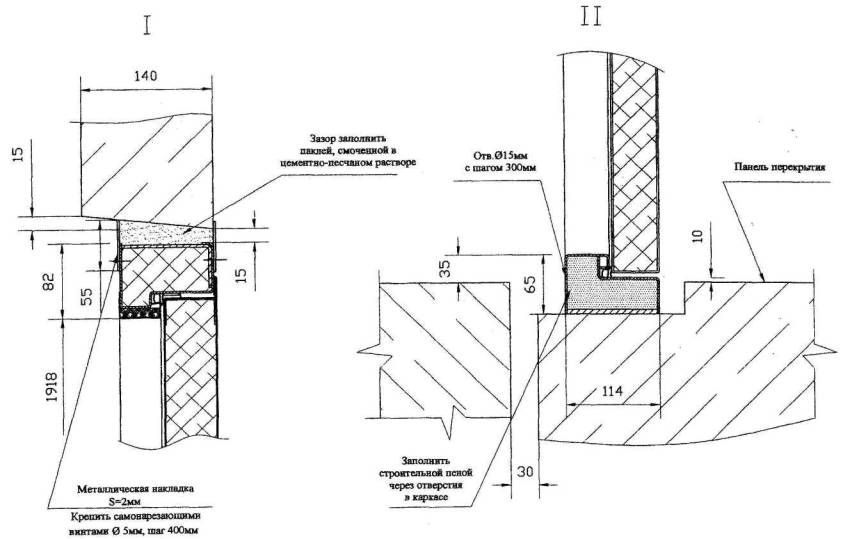

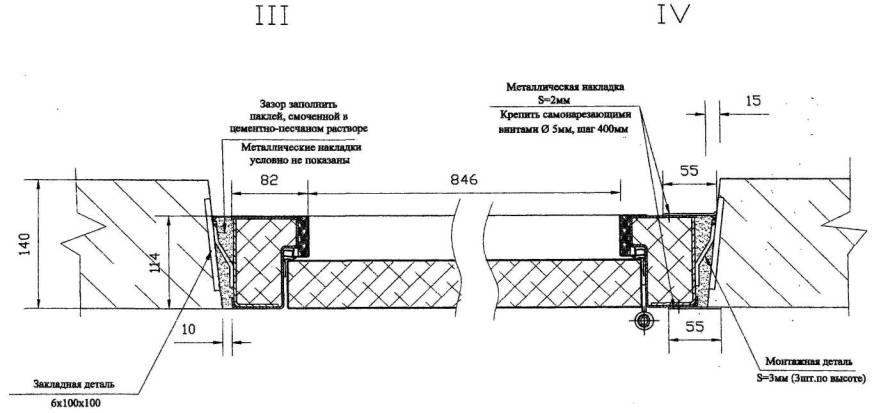

Узлы установки двери входа в машинное помещение
П3М
ДБМ 20-10у (ДПМ-Пульс-01/60)

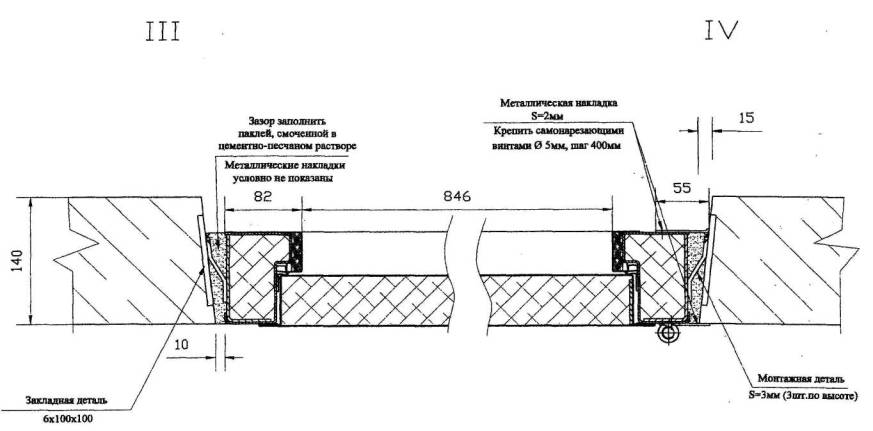

Узлы установки двери входа в машинное помещение
П3М

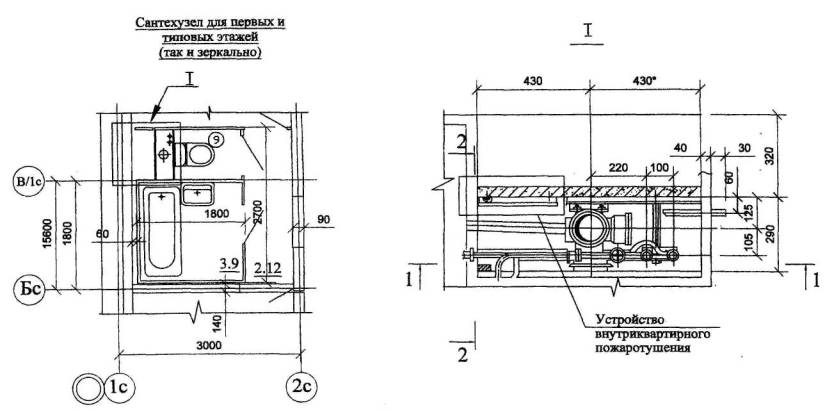

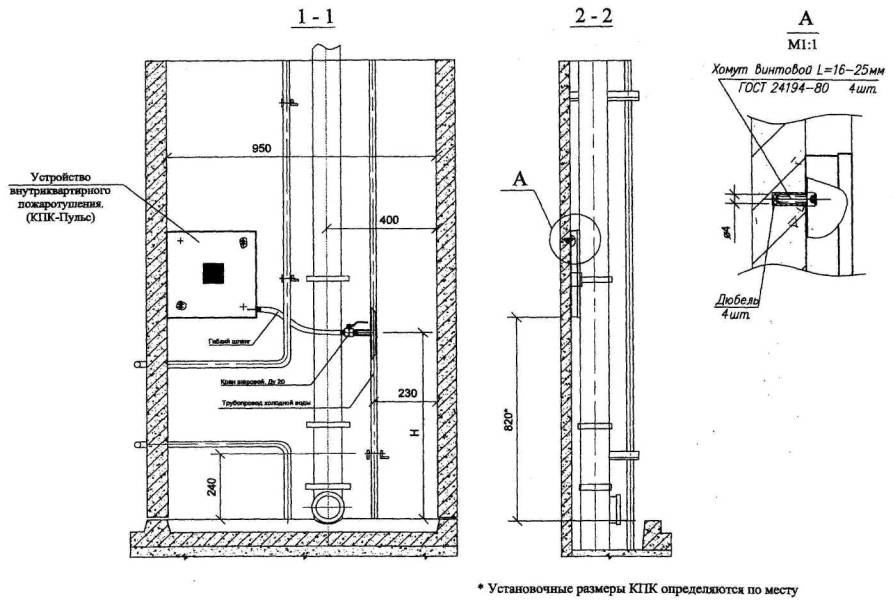

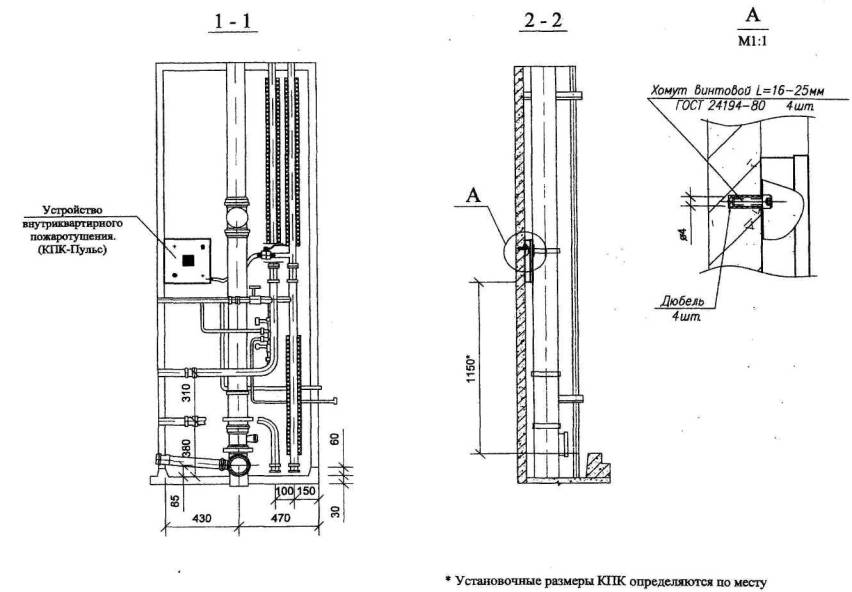

Устройство внутриквартирного
пожаротушения для жилых домов
массовых серий
Схема расположения
П3М
ДЭМ 21-10 (ДПМ-Пульс-01/30)

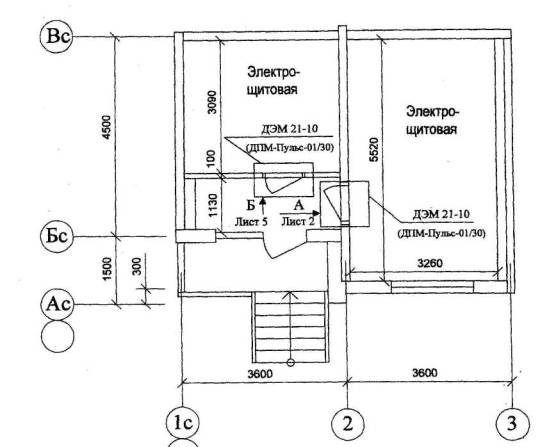

Схема расположения
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)

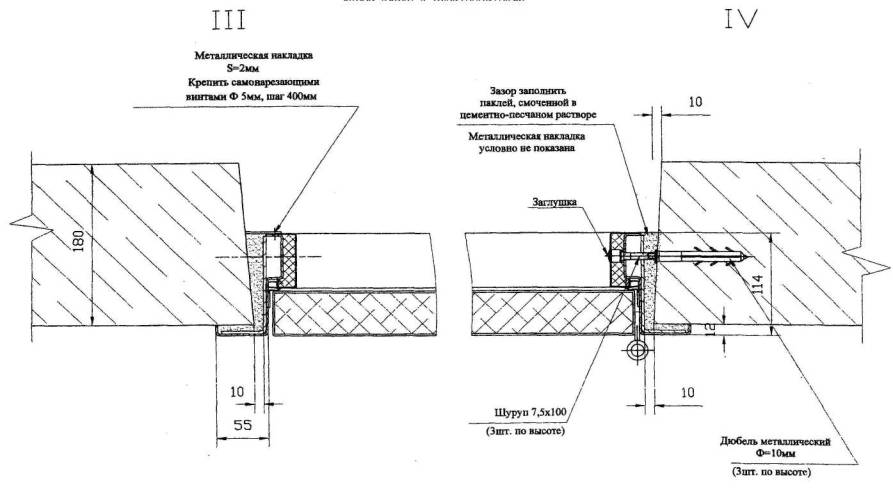

Узлы установки двери входа в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа
в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа
в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа
в электрощитовую
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)

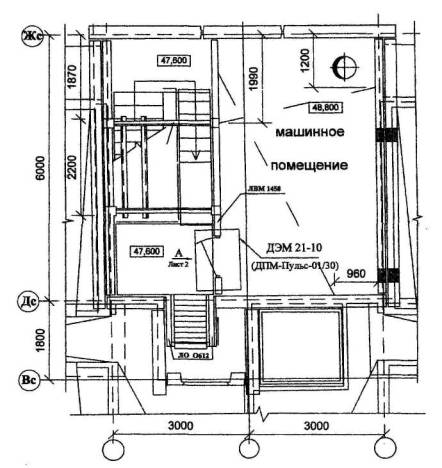

Схема расположения
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в машинное помещение
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)

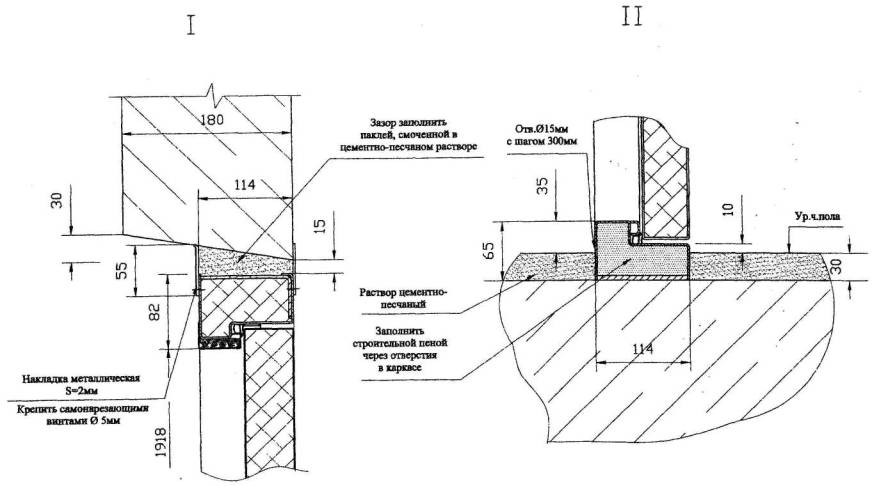

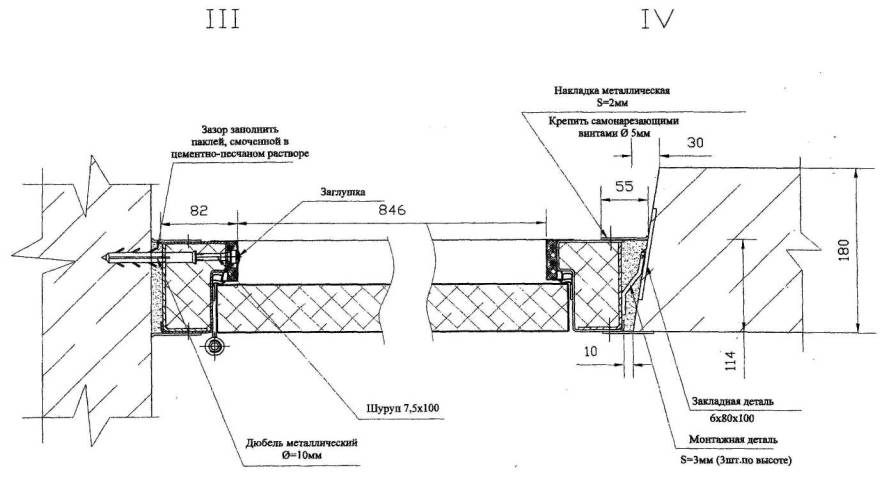

Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)
Схема расположения
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)

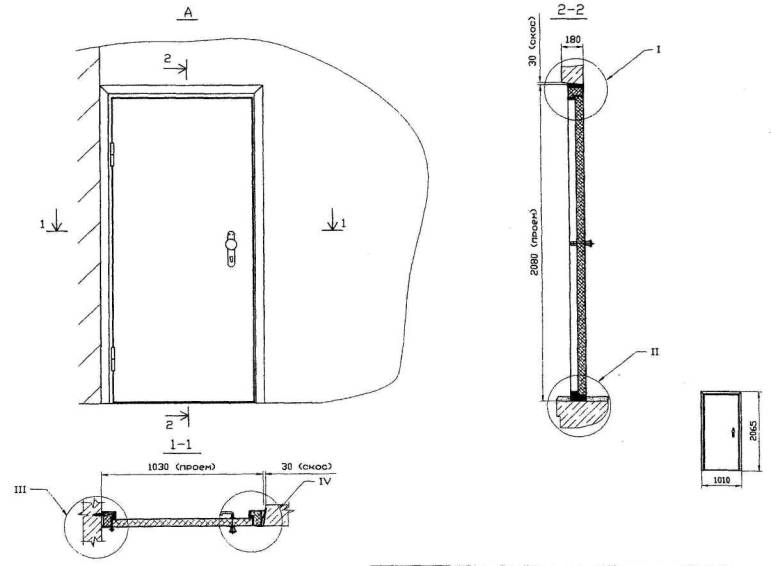

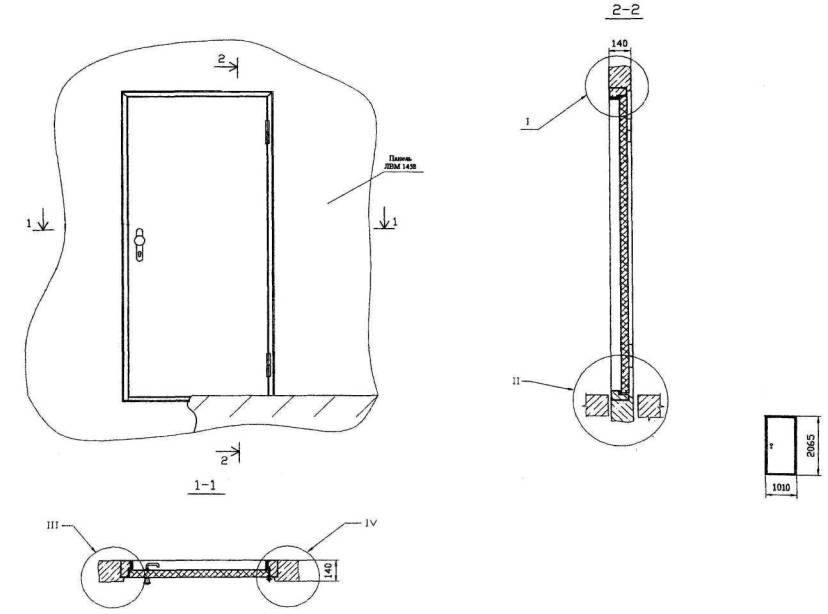

Вход в машинное помещение
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)

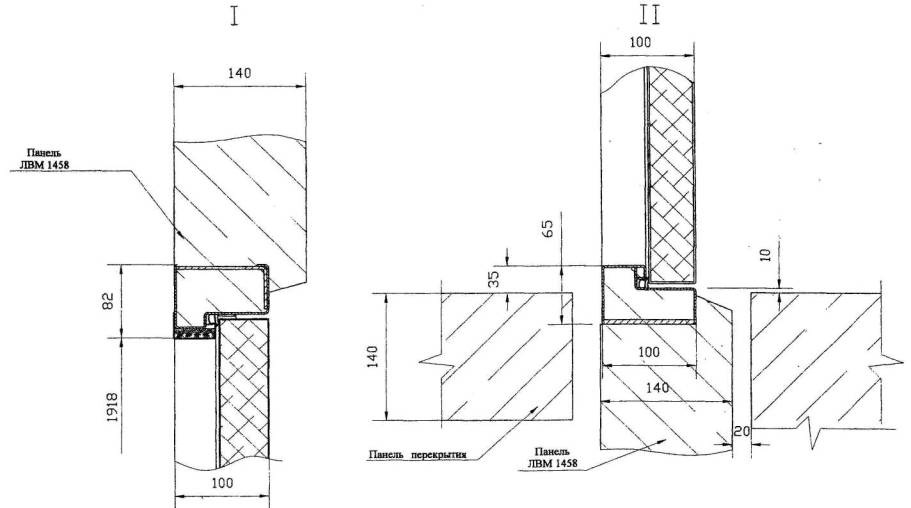

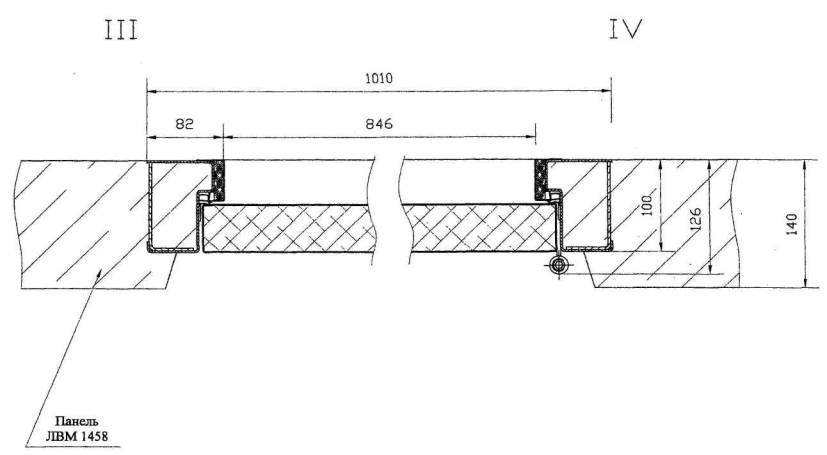

Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10.1 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное помещение
П44Т

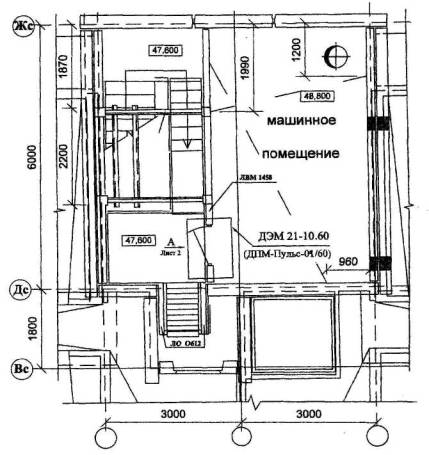

ДЭМ 21-10.60 (ДПМ-Пульс-01/60)
Схема расположения
П44Т
ДЭМ 21-10.60 (ДПМ-Пульс-01/60)
Вход в машинное помещение
П44Т
ДЭМ 21-10.60 (ДПМ-Пульс-01/60)

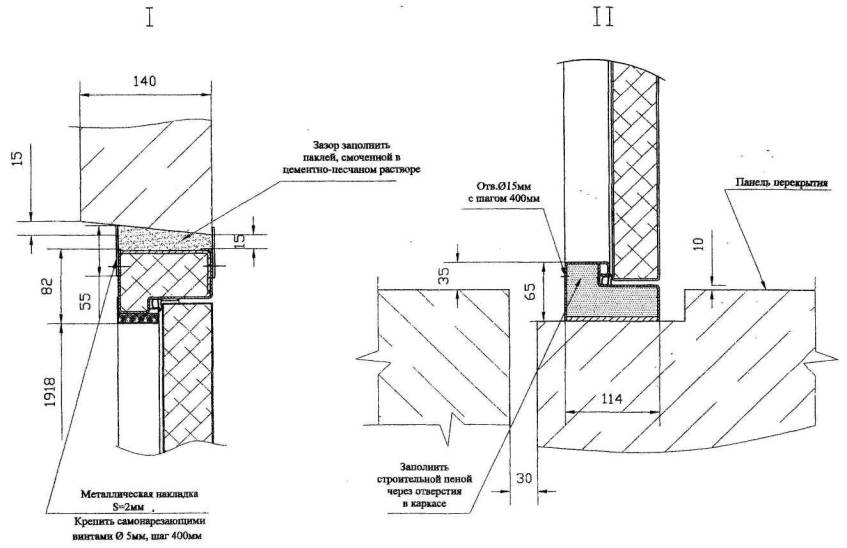

Узлы установки двери входа в машинное помещение
П44Т
ДЭМ 21-10.60 (ДПМ-Пульс-01/60)
Узлы установки двери входа в машинное помещение
П44Т

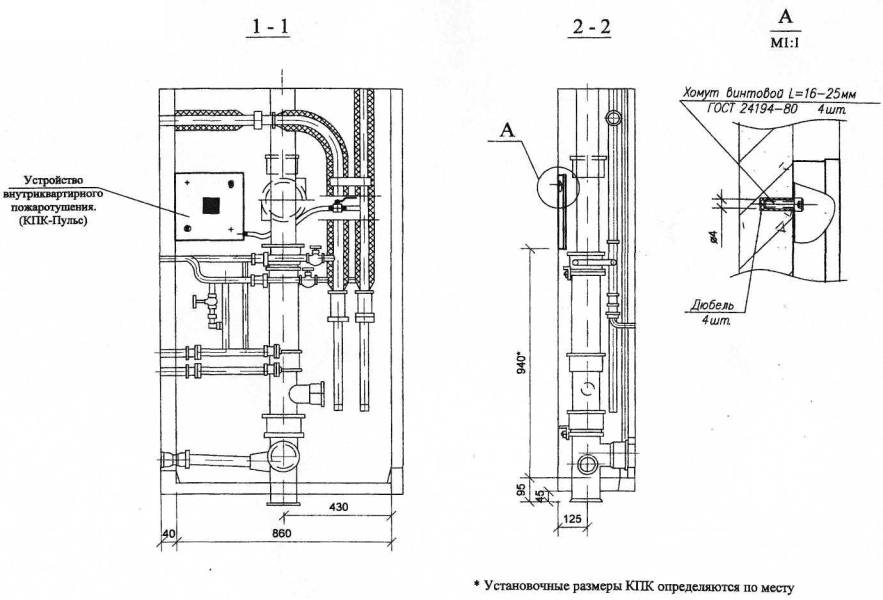

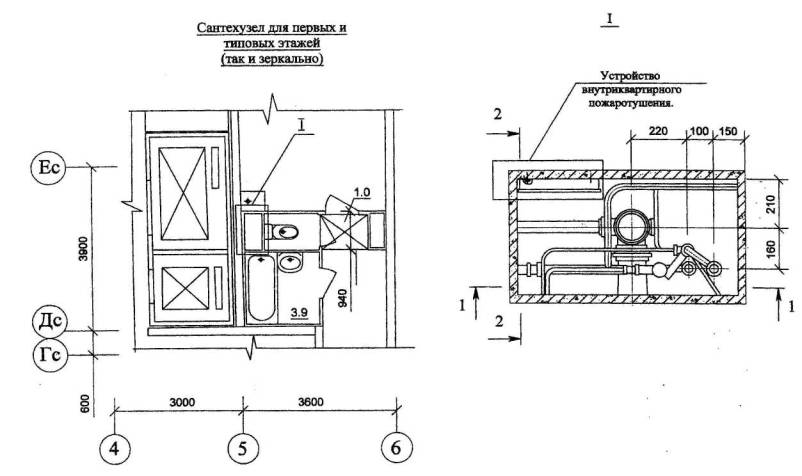

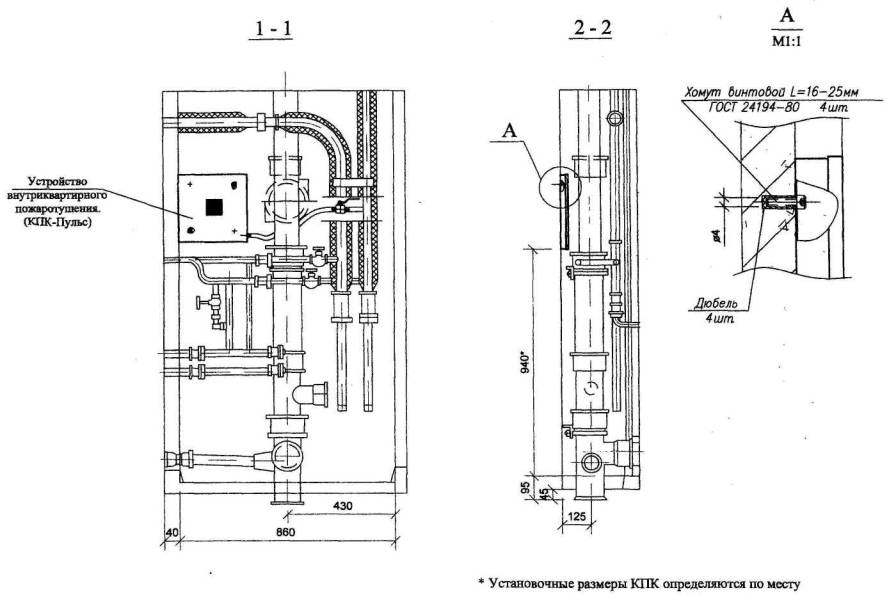

Устройство внутриквартирного пожаротушения для жилых домов массовых
серий
Схема расположения
П44Т
ДМЭВ 21-9у (ДПМ-Пульс-01/30)

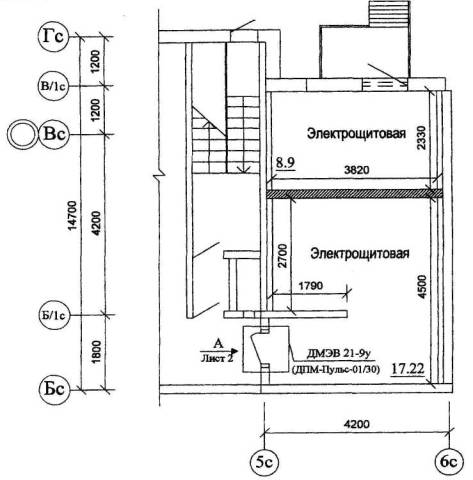

Схема расположения
П46М
ДМЭВ 21-9у (ДПМ-Пульс-01/30)

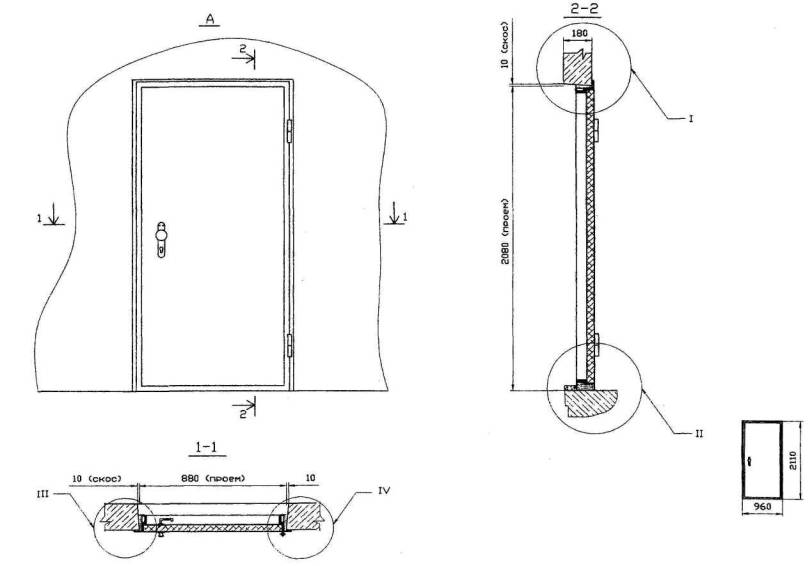

Дверь входа в электрощитовую
П46М
ДМЭВ 21-9у (ДПМ-Пульс-01/30)
Узлы остановки двери входа в электрощитовую
П46М
ДМЭВ 21-9у (ДПМ-Пульс-01/30)
Узлы остановки двери входа в электрощитовую
П46М

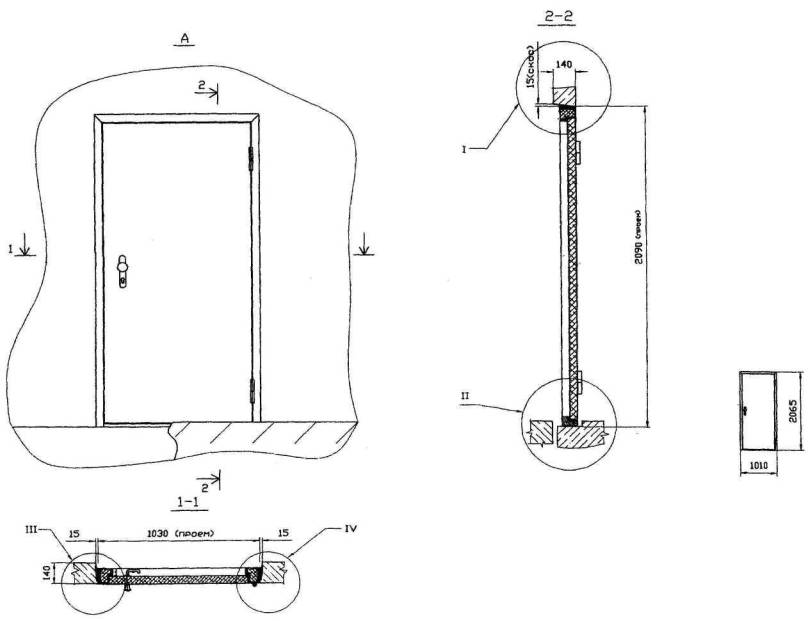

ДЭМ 21-10 (ДПМ-Пульс-01/30)
Схема расположения
П46М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Вход в машинное помещение
П46М
ДЭМ 21-10 (ДПМ-Пульс-01/30)

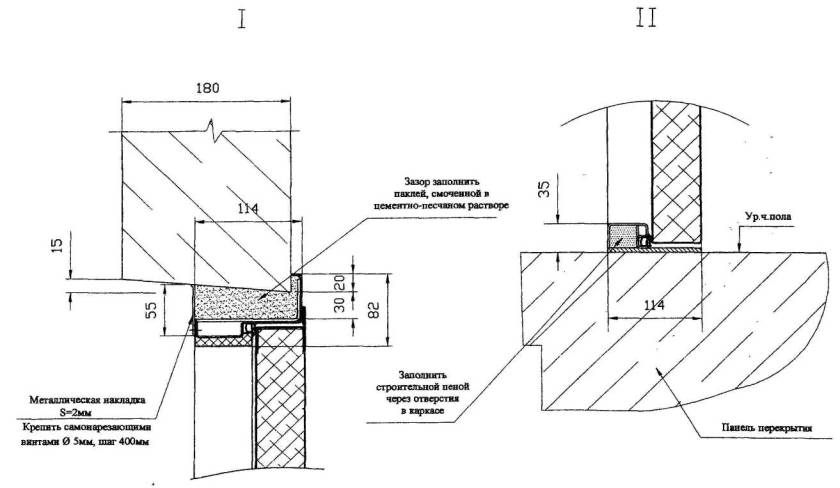

Узлы установки двери входа в машинное отделение
П46М
ДЭМ 21-10 (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное отделение
П46М

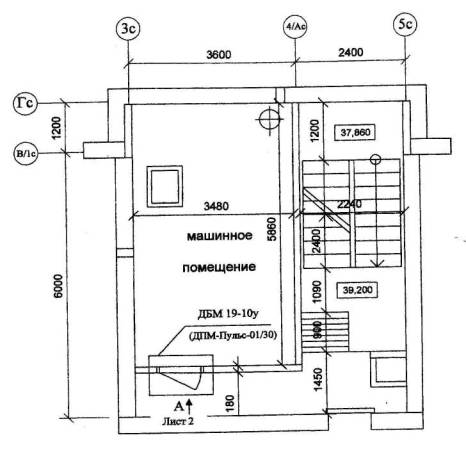

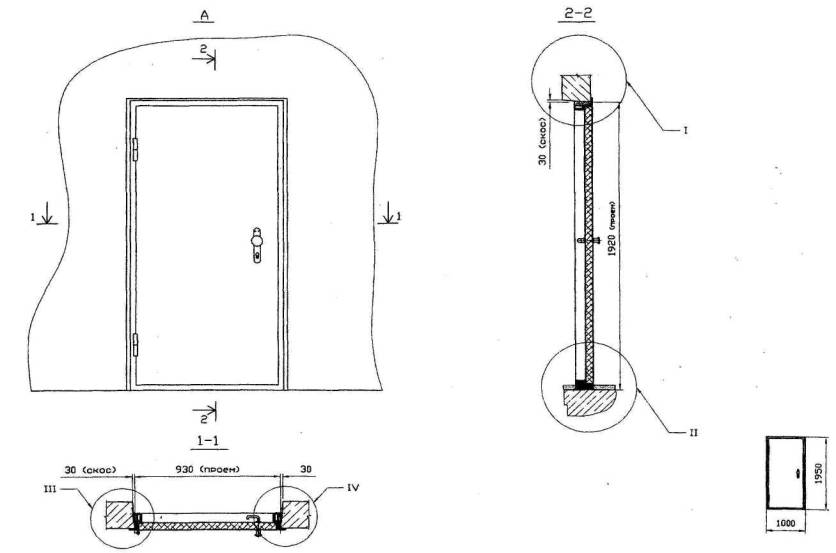

ДБМ 19-10у (ДПМ-Пульс-01/30)

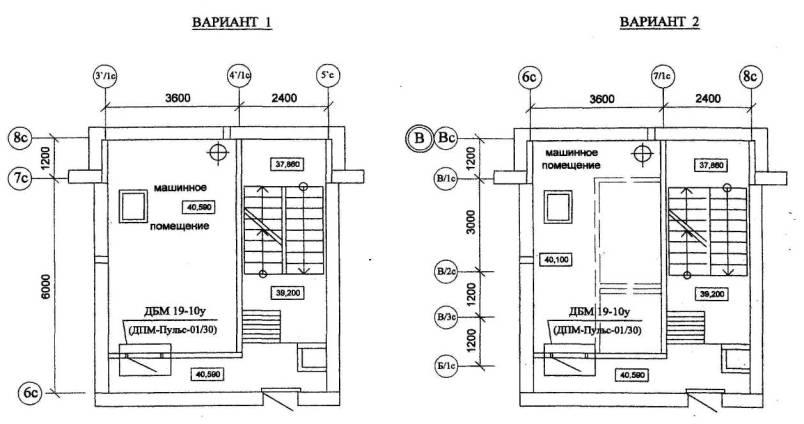

Схема расположения
П46М

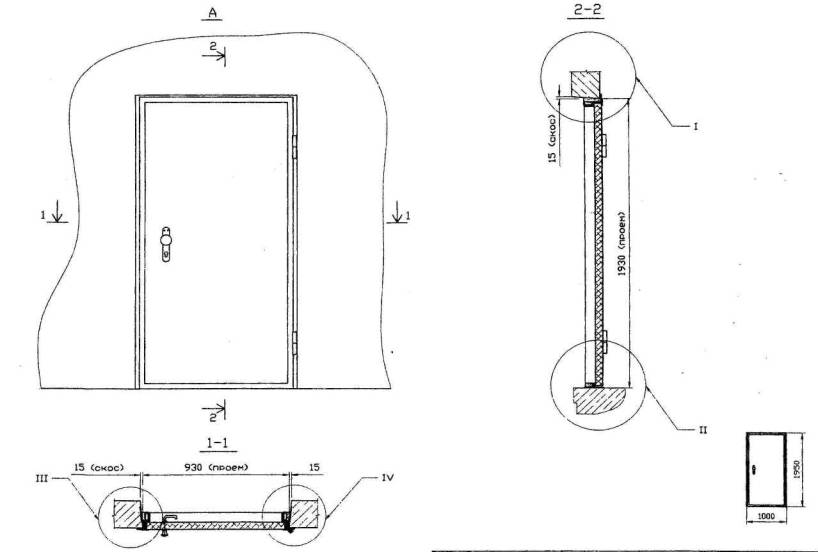

ДБМ 19-10у (ДПМ-Пульс-01/30)
Дверь входа в машинное помещение
П46М
ДЭМ 19-10у (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное отделение
П46М
ДЭМ 19-10у (ДПМ-Пульс-01/30)
Узлы установки двери входа в машинное отделение
П46М
Устройство внутриквартирного пожаротушения для жилых домов массовых
серии
Схема расположения
П46М
ДБМ 19-10у (ДПМ-Пульс-01/30)
Схема расположения
П55М
Устройство внутриквартирного пожаротушения для жилых домов массовых
серии
Схема расположения
П55М
