ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ Сварные РАВНОПРОХОДНЫЕ для трубопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.01-82

Взамен НО 1076-66 в части Рном.=380 кгс/см2, t=280ºC

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на тройники сварные равнопроходные трубопроводов тепловых электростанций с абсолютным давлением Р=37,27 МПа (380 кгс/см2) и температурой воды t=280ºC.

(Измененная редакция. Изм. № 3)

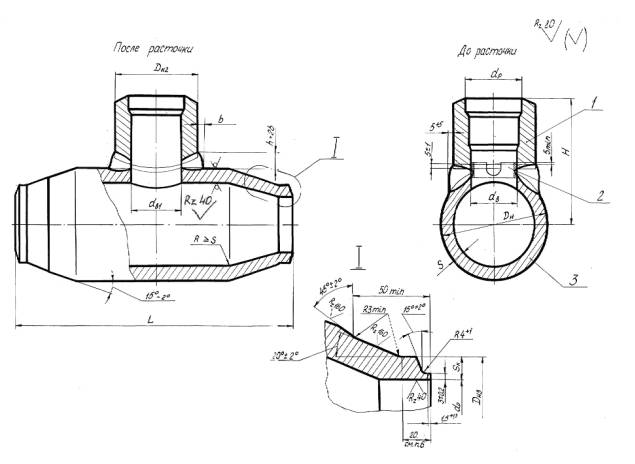

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1, 2.

3. Сварочные материалы по ОСТ 108.940.02-82.

4. После сварки штуцер поз. 1 растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал трубы поз. 3 - сталь 15ГС ТУ 14-3-460-75.

6. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

8. Масса наплавленного металла уточняется технологическим процессом.

Пувкт 8. (Введен дополнительно. Изм. № 2)

(Измененная редакция. Изм. № 2)



Таблица I

Размеры в мм

Исполнение

Условный проход Dy

Присоединяемые трубы

Dн*

Dн2*

Dн3

dв

dв1

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

01

100

133

18

194

150

135

+2

-1

84

+0,87

90

+0,54

02

200

273

36

377

310

276

+4

-1

186

+1,15

190

+0,72

(Измененная редакция. Изм. № 3)

Продолжение табл.1

Размеры в мм

Исполнение

dр

L

H

S*

Sк

b

Масса наплавленного металла, кг

Масса, кг

Номин.

Пред. откл.

Пред. откл. ±5

Не менее

01

98

+0,54

500

222

26

15,9

22

2,0

69

02

203

+0,72

1000

449

60

30,8

37

5,1

585



(Измененная редакция. Изм. № 3)

* Размеры для справок

Пример условного обозначения тройника равнопроходного с условным проходом Dy 100 мм исполнения 01:

ТРОЙНИК РАВНОПРОХОДНЫЙ 100 01 ОСТ 108.104.01-82

Пример маркировки: 01 ОСТ 108.104.01-82

Таблица 2

Обозначение

Поз. 1

Штуцер

Поз. 2

Кольцо подкладное

Поз. 3

Труба

Количество

1

1

1

Обозначение

01 ОСТ 108.104.01-82

01 ОСТ 108.462.03-82

08 ОСТ 108.520.02-82

-

02 ОСТ 108.104.01-82

06 ОСТ 108.462.03-82

19 ОСТ 108.520.02-82

(Измененная редакция. Изм. № 2)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
