ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ПЕРЕХОДНЫЕ С ОБЖАТИЕМ для трубопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.05-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)



Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на тройники переходные с вытянутой горловиной и обжатыми концами для трубопроводов тепловых электростанций с абсолютным давлением и температурой воды:

Р=3,92 МПа (40 кгс/см2), t=440ºC;

Р=7,45 МПа (76 кгс/см2), t=145ºC;

Р=4,31 МПа (44 кгс/см2), t=340ºC;

Р=3,92 МПа (40 кгс/см2), t=200ºC.

(Измененная редакция. Изм. № 3)

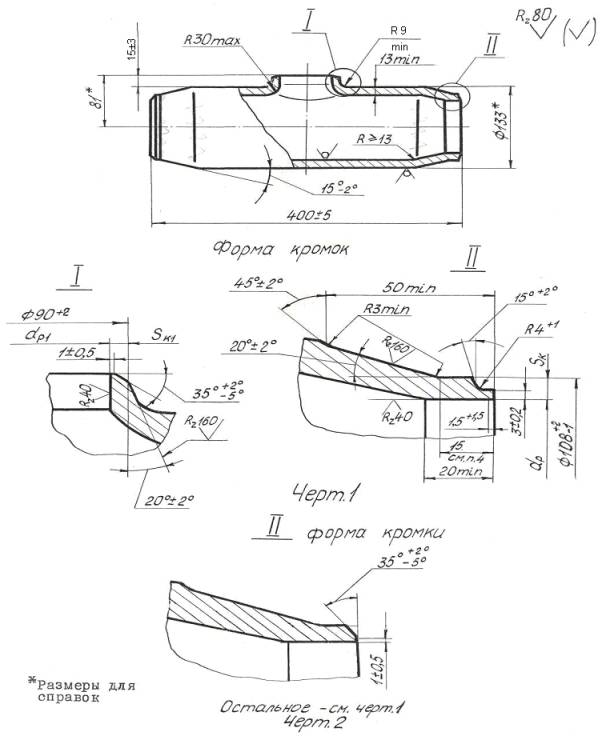

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в таблице.

3. Материал тройников - сталь 20 по ТУ 14-3-460-75. Масса тройников - 16,1 кг.

4. Размеры прямых участков - рекомендуемые и уточняются технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков,

5. Радиусы сопряжения горловины с корпусом, высоты и толщины стенки Sк1 - могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

6. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

(Измененная редакция. Изм. № 2)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Размеры в мм

Исполнение

Черт.

Условный проход

Размеры присоединяемых труб

dр

dр1

Sк

Sк1

Наружный диаметр и толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Р=3,92 МПа (40 кгс/см2), t=440ºC

01

1

100×80

108×8

89×6

93

+0,54

77

+0,46

5,4

5,4

Р=7,45 МПа (76 кгс/см2), t=145ºC

02

2

100×80

108×6

89×6

97

+0,54

77

+0,46

4,6

5,4

Р=4,31 МПа (44 кгс/см2), t=340ºC

03

2

100×80

108×6

89×4

97

+0,54

81

+0,54

4,6

3,6

Р=3,92 МПа (40 кгс/см2), t=200ºC

04

2

100×80

108×4,5

89×4

100

+0,54

81

+0,54

2,7

3,6





Пример условного обозначения тройника переходного с условным проходом Ду×Ду1 100×80 мм исполнения 03:

ТРОЙНИК ПЕРЕХОДНЫЙ 100×80 03 ОСТ 108.104.05-82

Пример маркировки: 03 ОСТ 108.104.05-82

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
