зонты и дефлекторы вентиляционных систем
|
На
2-х листах,
на
3-х страницах
|

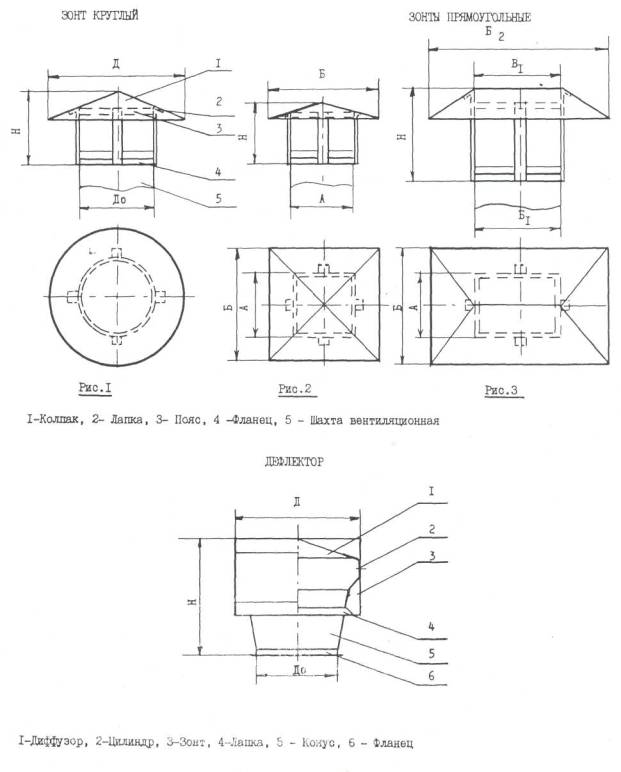

Д1АА ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
ЗОНТЫ
|
Обозначение
|
Рис.
|
Размеры,
1 мм
|
Масса, кг
|
|
Д0
|
Д
|
Н
|
А
|
Б
|
Б1
|
Б2
|
ЗОНТЫ КРУГЛЫЕ
|
|
ЗК.00.000
|
1
|
200
|
350
|
240
|
|
|
|
|
2,0
|
|
- 01
|
|
250
|
450
|
257
|
|
|
|
|
2,85
|
|
- 02
|
|
315
|
550
|
275
|
|
|
|
|
4,0
|
|
- 03
|
|
400
|
700
|
400
|
|
|
|
|
7,1
|
|
- 04
|
|
450
|
800
|
415
|
|
|
|
|
8,4
|
|
- 05
|
|
500
|
900
|
480
|
|
|
|
|
10,1
|
|
- 06
|
|
630
|
1130
|
523
|
|
|
|
|
14,0
|
|
- 07
|
|
710
|
1300
|
550
|
|
|
|
|
17,7
|
|
- 08
|
|
800
|
1450
|
820
|
|
|
|
|
33,7
|
|
- 09
|
|
1000
|
1800
|
970
|
|
|
|
|
48,3
|
|
-10
|
|
1250
|
2250
|
1055
|
|
|
|
|
71,6
|
ЗОНТЫ прямоугольные
|
|
ЗП.00.000
|
2
|
|
|
240
|
250
|
450
|
|
|
4,5
|
|
-
01
|
|
|
|
376
|
400
|
720
|
|
|
8,7
|
|
- 02
|
|
|
|
400
|
500
|
900
|
|
|
12,0
|
|
- 03
|
|
|
|
763
|
800
|
1440
|
|
|
31,5
|
|
- 04
|
|
|
|
811
|
1000
|
800
|
|
|
58,6
|
|
- 05
|
3
|
|
|
400
|
250
|
450
|
400
|
720
|
7,2
|
|
- 06
|
|
|
|
930
|
500
|
900
|
800
|
1440
|
27,0
|
|
- 07
|
|
|
|
995
|
800
|
1440
|
1000
|
1800
|
53,5
|
ДЕФЛЕКТОРЫ
|
№ дефлектора
|
Обозначение
|
Размеры, мм
|
Масса
|
|
Д
|
Д1
|
Н
|
|
3
|
Д 315.00.000
|
315
|
510
|
450
|
8,3
|
|
4
|
- 01
|
400
|
730
|
640
|
16,7
|
|
5
|
- 02
|
500
|
950
|
840
|
31,8
|
|
6
|
- 03
|
630
|
1190
|
980
|
46,5
|
|
7
|
Д 710.00.000
|
710
|
1320
|
1027
|
74,85
|
|
8
|
- 01
|
800
|
1530
|
1285
|
104,27
|
|
9
|
- 02
|
900
|
1750
|
1542
|
139,6
|
|
10
|
- 03
|
1000
|
2000
|
1764
|
178,5
|
С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Зонты устанавливаются на вытяжных вентиляционных
шахтах в системах с естественным и механическим побуждением с целью защиты шахт
от попадания в них атмосферных осадков.
Типоразмер зонта принимается соответственно
наружному размеру горловины шахты.
Дефлекторы устанавливаются на вытяжных шахтах в
системах естественной вентиляции для обеспечения воздухообмена за счет
теплового и ветрового напора.
Дефлекторы имеют номера от 3 до 10
соответственно наружному диаметру шахты, выраженному в дециметрах. Выбор номера
дефлектора производится в соответствии о расчетным количеством воздуха. Для
эффективной работы дефлектор должен быть установлен на 1,5-2,0 м выше конька
крыши.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Присоединительные размеры зонтов и дефлекторов
соответствуют нормируемым размерам воздуховодов по СНиП 2.04.05-86 и
присоединительным размерам узлов прохода вытяжных вентиляционных шахт через
покрытия промышленных зданий по типовой документации серии 5.904-10.
С вводом в действие рабочих чертежей серии 5.904-51
рабочие чертежи типовых конструкций серии 1.494-32 аннулируются.
В7ЕА СОСТАВ ПРОЕКТНОЙ
ДОКУМЕНТАЦИИ
Выпуск I. Рабочие чертежи.
Объем проектных материалов,
приведенных к формату А4, 66 форматок.
|
В7ВА АВТОР ПРОЕКТА
|
ЦНИИПРОМЗДАНИЙ
127238,
Москва, И-238, Дмитровское шоссе, 46
|
|
В7НА УТВЕРЖДЕНИЕ
|
Утверждены Главным управлением организации
проектирования
Госстроя
СССР. Протокол № 5 от 26.01.1989 г.
Введены
в действие приказом ЦНИИпромзданий № 50 от 24.04.1989 г. с 01.09.1989
г.
Срок
действия 1993 г.
|
|
В7КА ПОСТАВЩИК
|
Тбилисский филиал ЦИТП.
380053.
г. Тбилиси, Авчальское шоссе, 86-а.
|
|
|
