ОТРАСЛЕВОЙ СТАНДАРТ
|
Звенья железобетонные
круглых водопропускных
труб под железные и автомобильные дороги.
Конструкция и размеры
|
ОСТ
35-27.1-85
Взамен серии 3.501-59
в части звеньев труб
|
Приказом Министерства транспортного
строительства от 18 июля 1985 г. № 193
срок введения
установлен с 1 июля 1986 г.
Несоблюдение стандарта преследуется по
закону.
1. Настоящий
стандарт распространяется на звенья железобетонные круглых водопропускных труб
под железные и автомобильные дороги и устанавливает конструкцию звеньев и
арматурных изделий к ним.
2. Звенья должны
удовлетворять требованиям ГОСТ
24547-81, ОСТ 35-27.0-85 и требованиям настоящего стандарта.
3. Форма,
марки, арматурные каркасы звеньев должны соответствовать настоящему стандарту.
4 Скрепление
арматурных изделий в пространственный каркас должно осуществляться с помощью
вязальной проволоки или контактно-точечной сваркой.
Применение дуговой сварки не
допускается.
5. Расположение
арматуры в звеньях отверстиями 1,00; 1,25; 1,50 и 2,00 м должно соответствовать
указанному на черт. 2.
В звене отверстием 0,50 м - на
черт. 1.
6. Спецификация
арматуры и выборка стали на звено приведены в табл.
3 и табл. 7.
7. Изменение
класса и диаметра арматуры, предусмотренных настоящим стандартом, при
технико-экономическом обосновании допускается по согласованию с автором ОСТ
35.27.1-85.
8. Условия
расчета и применения звеньев даны в ОСТ 35.27.0-85.
Утвержден
и введен в действие приказом Министерства
транспортного строительства от 18.07.85 г. № 193.
Исполнители
С.С. Ткаченко, канд. техн. наук
(руководитель темы); Р.С. Клейнер; Н.И. Беляева; И.Ф. Миронова; Б.Г. Коен; А.Ю.
Кучанова; Т.Ф. Чупарнова; О.В. Еременко; Е.Н. Пургина; Д.А. Трубин; В.М. Коен;
Т.Л. Гусинова; А.С. Потапов, канд. техн. наук.
Согласован
|
Главным управлением по производству строительных деталей и
конструкций
|
|
|
Главный инженер Главстройпрома
|
Ю.В. Коротков
|
|
Бюро экспертизы стандартов Главного
управления контейнерных перевозок и коммерческой работы МПС СССР
|
|
|
Начальник Бюро экспертизы стандартов
|
Д.И. Шафиркин
|
|
Центральным Комитетом профсоюза
рабочих железнодорожного транспорта и транспортного строительства
|
|
|
Заместитель заведующего отделом охраны
труда
|
Д.Н. Смирнов
|

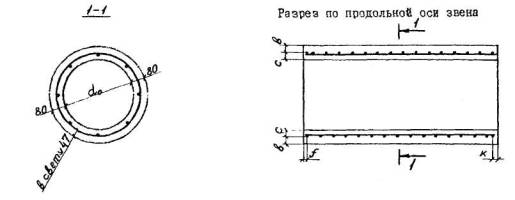

Марка ЗК 1.100; ЗК 1.300
Черт.
1

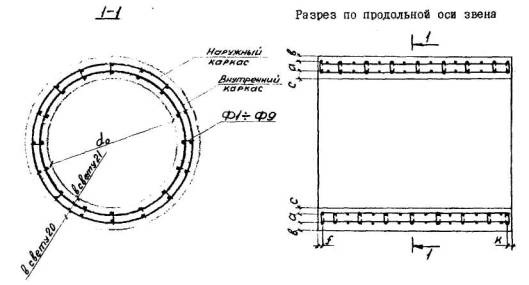

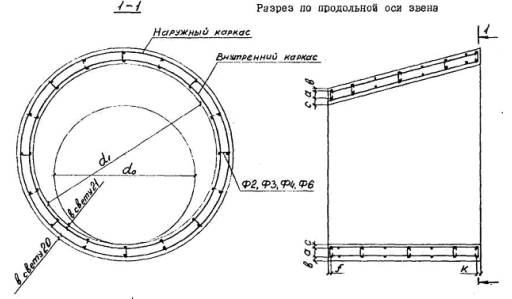

Марки
ЗК 2.100 - ЗК 13.300
Черт. 2
Таблица 1
Ведомость стержней
|
Марка фиксатора
|
Эскиз
|
Диаметр, мм
|
Длина
|
а
|
|
мм
|
|
Ф1
|
|
6A-I
|
130
|
52
|
|
Ф2
|
6A-I
|
150
|
72
|
|
Ф3
|
6A-I
|
170
|
92
|
|
Ф4
|
6A-I
|
190
|
112
|
|
Ф5
|
6A-I
|
230
|
151
|
|
Ф6
|
6A-I
|
210
|
131
|
|
Ф7
|
6A-I
|
270
|
191
|
|
Ф8
|
6A-I
|
250
|
171
|
|
Ф9
|
6A-I
|
320
|
216
|
Таблица 2
Номинальные размеры, мм
|
Марка звена
|
a0, м
|
а
|
b
|
с
|
f
|
k
|
|
ЗК 1.100
|
0,50
|
-
|
50
|
30
|
43
|
43
|
|
ЗК 1.300
|
0,44
|
-
|
50
|
30
|
43
|
43
|
|
ЗК 2.100
|
0,75
|
33
|
23
|
24
|
30
|
30
|
|
ЗК 2.300
|
0,75
|
33
|
23
|
24
|
55
|
55
|
|
ЗК 3.100
|
1,00
|
47
|
26
|
27
|
50
|
50
|
|
ЗК 3.150
|
1,00
|
47
|
26
|
27
|
38
|
37
|
|
ЗК 3.200
|
1,00
|
47
|
26
|
27
|
55
|
55
|
|
ЗК 3.300
|
1,00
|
47
|
26
|
27
|
55
|
55
|
|
ЗК 4.100
|
1,00
|
67
|
26
|
27
|
45
|
45
|
|
ЗК 4.150
|
1,00
|
67
|
26
|
27
|
41
|
42
|
|
ЗК 4.200
|
1,00
|
67
|
26
|
27
|
55
|
55
|
|
ЗК 4.300
|
1,00
|
67
|
26
|
27
|
40
|
40
|
|
ЗК 5.100
|
1,25
|
67
|
26
|
27
|
35
|
35
|
|
ЗК 5.150
|
1,25
|
67
|
26
|
27
|
49
|
49
|
|
ЗК 5.200
|
1,25
|
67
|
26
|
27
|
30
|
30
|
|
ЗК 5.300
|
1,25
|
67
|
26
|
27
|
40
|
40
|
|
ЗК 6.100
|
1,25
|
87
|
26
|
27
|
30
|
30
|
|
ЗК 6.150
|
1,25
|
87
|
26
|
27
|
47
|
47
|
|
ЗК 6.200
|
1,25
|
87
|
26
|
27
|
30
|
30
|
|
ЗК 6.300
|
1,25
|
87
|
26
|
27
|
50
|
50
|
|
ЗК 7.100
|
1,25
|
127
|
26
|
27
|
30
|
30
|
|
ЗК 7.150
|
1,25
|
127
|
26
|
27
|
45
|
45
|
|
ЗК 7.200
|
1,25
|
127
|
26
|
27
|
41
|
41
|
|
ЗК 7.300
|
1,25
|
127
|
26
|
27
|
37
|
37
|
|
ЗК 8.100
|
1,50
|
87
|
26
|
27
|
45
|
45
|
|
ЗК 8.150
|
1,50
|
87
|
26
|
27
|
41
|
41
|
|
ЗК 8.200
|
1,50
|
87
|
26
|
27
|
55
|
55
|
|
ЗК 8.300
|
1,50
|
87
|
26
|
27
|
40
|
40
|
|
ЗК 9.100
|
1,50
|
107
|
26
|
27
|
30
|
30
|
|
ЗК 9.150
|
1,50
|
107
|
26
|
27
|
32
|
33
|
|
ЗК 9.200
|
1,50
|
107
|
26
|
27
|
46
|
46
|
|
ЗК 9.300
|
1,50
|
107
|
26
|
27
|
40
|
40
|
|
ЗК 10.100
|
1,50
|
165
|
27
|
28
|
30
|
30
|
|
ЗК 10.150
|
1,50
|
165
|
27
|
28
|
30
|
30
|
|
ЗК 10.200
|
1.50
|
165
|
27
|
28
|
44
|
44
|
|
ЗК 10.300
|
1,50
|
165
|
27
|
28
|
40
|
40
|
|
ЗК 11.100
|
2,00
|
107
|
26
|
27
|
30
|
30
|
|
ЗК 11.150
|
2,00
|
107
|
26
|
27
|
40
|
40
|
|
ЗК 11.200
|
2,00
|
107
|
26
|
27
|
48
|
48
|
|
ЗК 11.300
|
2,00
|
107
|
26
|
27
|
47
|
47
|
|
ЗК 12.100
|
2,00
|
147
|
26
|
27
|
30
|
30
|
|
ЗК 12.150
|
2,00
|
147
|
26
|
27
|
45
|
45
|
|
ЗК 12.200
|
2,00
|
147
|
26
|
27
|
41
|
41
|
|
ЗК 12.300
|
2,00
|
147
|
26
|
27
|
37
|
37
|
|
ЗК 13.100
|
2,00
|
181
|
29
|
30
|
30
|
30
|
|
ЗК 13.150
|
2,00
|
181
|
29
|
30
|
39
|
39
|
|
ЗК 13.200
|
2,00
|
181
|
29
|
30
|
44
|
44
|
|
ЗК 13.300
|
2,00
|
181
|
29
|
30
|
40
|
40
|
таблица 3
Спецификация арматурных изделий и выборка
стали на звено
|
Марка звена
|
Каркасы
|
Фиксатор
|
Выборка стали, кг
|
|
Наружный (1 шт.)
|
Внутренний (1 шт.)
|
Марка
|
Кол. шт.
|
Арматурная сталь по ГОСТ
5781-82
|
|
Класс A-I
|
Класс А-II
|
Всего
|
|
Диаметр, мм
|
Итого
|
Диаметр, мм
|
Итого
|
|
Марка
|
6
|
8
|
10
|
12
|
16
|
|
ЗК 1.100
|
КП1
|
-
|
-
|
-
|
7,4
|
-
|
7,4
|
-
|
-
|
-
|
-
|
7,4
|
|
ЗК 1.300
|
КП2
|
-
|
-
|
-
|
20,1
|
-
|
20,1
|
-
|
-
|
-
|
-
|
20,1
|
|
ЗК 2.100
|
КП3
|
КП4
|
Ф1
|
96
|
27,0
|
-
|
27,0
|
-
|
-
|
-
|
-
|
27,0
|
|
ЗК 2.300
|
КП5
|
КП6
|
Ф1
|
276
|
77,6
|
-
|
77,6
|
-
|
-
|
-
|
-
|
77,6
|
|
ЗК 3.100
|
КП7
|
КП8
|
Ф2
|
48
|
8,4
|
-
|
8,4
|
27,8
|
_
|
-
|
27,8
|
36,2
|
|
ЗК 3.150
|
КП9
|
КП10
|
Ф2
|
72
|
12,8
|
-
|
12,8
|
40,6
|
-
|
-
|
40,6
|
53,4
|
|
ЗК 3.200
|
КП11
|
КП12
|
Ф2
|
96
|
17,1
|
-
|
17,1
|
53,4
|
-
|
-
|
53,4
|
70,5
|
|
ЗК 3.300
|
КП13
|
КП14
|
Ф2
|
144
|
25,8
|
-
|
25,8
|
79,0
|
-
|
-
|
79,0
|
104,8
|
|
ЗК 4.100
|
КП15
|
КП16
|
Ф3
|
64
|
9,2
|
-
|
9,2
|
37,0
|
-
|
-
|
37,0
|
46,2
|
|
ЗК 4.150
|
КП17
|
КП18
|
Ф3
|
96
|
14,0
|
-
|
14,0
|
54,4
|
-
|
-
|
54,4
|
68,4
|
|
ЗК 4.200
|
КП19
|
КП20
|
Ф3
|
128
|
18,8
|
-
|
18,8
|
71,7
|
-
|
-
|
71,7
|
90,5
|
|
ЗК 4.300
|
КП21
|
КП22
|
Ф3
|
192
|
28,3
|
-
|
28,3
|
106,5
|
-
|
-
|
106,5
|
134,8
|
|
ЗК 5.100
|
КП23
|
КП24
|
Ф3
|
56
|
8,9
|
-
|
8,9
|
39,9
|
-
|
-
|
39,9
|
48,8
|
|
ЗК 5.150
|
КП25
|
КП26
|
Ф3
|
80
|
13,4
|
-
|
13,4
|
55,8
|
-
|
-
|
55,8
|
69,2
|
|
ЗК 5.200
|
КП27
|
КП28
|
Ф3
|
112
|
18,2
|
-
|
18,2
|
77,1
|
-
|
-
|
77,1
|
95,3
|
|
ЗК 5.300
|
КП29
|
КП30
|
Ф3
|
168
|
27,4
|
-
|
27,4
|
114,3
|
-
|
-
|
114,3
|
141,7
|
|
ЗК 6.100
|
КП31
|
КП32
|
Ф4
|
88
|
10,5
|
-
|
10,5
|
62,0
|
-
|
-
|
62,0
|
72,5
|
|
ЗК 6.150
|
КП33
|
КП34
|
Ф4
|
128
|
15,8
|
-
|
15,8
|
89,0
|
-
|
-
|
89,0
|
104,8
|
|
ЗК 6.200
|
КП35
|
КП36
|
Ф4
|
176
|
21,3
|
-
|
21,3
|
121,3
|
-
|
-
|
121,3
|
142,6
|
|
ЗК 6.300
|
КП37
|
КП38
|
Ф4
|
264
|
32,2
|
-
|
32,2
|
180,6
|
-
|
-
|
180,6
|
212,8
|
|
ЗК 7.100
|
КП39
|
КП40
|
Ф5
|
136
|
13,8
|
-
|
13,8
|
97,1
|
-
|
-
|
97,1
|
110,9
|
|
ЗК 7.150
|
КП41
|
КП42
|
Ф5
|
200
|
20,6
|
-
|
20,6
|
141,5
|
-
|
-
|
141,5
|
162,1
|
|
ЗК 7.200
|
КП43
|
КП44
|
Ф5
|
272
|
27,8
|
-
|
27,8
|
191,4
|
-
|
-
|
191,4
|
219,2
|
|
ЗК 7.300
|
КП45
|
КП46
|
Ф5
|
408
|
41,9
|
-
|
41,9
|
285,6
|
-
|
-
|
285,6
|
327,5
|
|
ЗК 8.100
|
КП47
|
КП48
|
Ф4
|
80
|
11,9
|
-
|
11,9
|
54,1
|
-
|
-
|
54,1
|
66,0
|
|
ЗК 8.150
|
КП49
|
КП50
|
Ф4
|
120
|
18,0
|
-
|
18,0
|
79,5
|
-
|
-
|
79,5
|
97,5
|
|
ЗК 8.200
|
КП51
|
КП52
|
Ф4
|
160
|
24,2
|
-
|
24,2
|
105,0
|
-
|
-
|
105,0
|
129,2
|
|
ЗК 8.300
|
КП53
|
КП54
|
Ф4
|
240
|
36,4
|
-
|
36,4
|
155,8
|
-
|
-
|
155,8
|
192,2
|
|
ЗК 9.100
|
КП55
|
КП56
|
Ф6
|
140
|
15,1
|
-
|
15,1
|
93,4
|
-
|
-
|
93,4
|
108,5
|
|
ЗК 9.150
|
КП57
|
КП58
|
Ф6
|
220
|
23,2
|
-
|
23,2
|
144,9
|
-
|
-
|
144,9
|
168,1
|
|
ЗК 9.200
|
КП59
|
КП60
|
Ф6
|
280
|
30,5
|
-
|
30,5
|
183,5
|
-
|
-
|
183,5
|
214,0
|
|
ЗК 9.300
|
КП61
|
КП62
|
Ф6
|
420
|
45,9
|
-
|
45,9
|
273,6
|
-
|
-
|
273,6
|
319,5
|
|
ЗК 10.100
|
КП63
|
КП64
|
Ф7
|
140
|
16,9
|
-
|
16,9
|
-
|
139,2
|
-
|
139,2
|
156,1
|
|
ЗК 10.150
|
КП65
|
КП66
|
Ф7
|
220
|
26,2
|
-
|
26,2
|
-
|
216,0
|
-
|
216,0
|
242,2
|
|
ЗК 10.200
|
КП67
|
КП68
|
Ф7
|
280
|
34,2
|
-
|
34,2
|
-
|
273,6
|
-
|
273,6
|
307,8
|
|
ЗК 10.300
|
КП69
|
КП70
|
Ф7
|
420
|
51,5
|
-
|
51,5
|
-
|
408,0
|
-
|
408,0
|
459,5
|
|
ЗК 11.100
|
КП71
|
КП72
|
Ф6
|
120
|
15,8
|
-
|
15,8
|
88,0
|
-
|
-
|
88,0
|
103,8
|
|
ЗК 11.150
|
КП73
|
КП74
|
Ф6
|
180
|
24,0
|
-
|
24,0
|
130,0
|
-
|
-
|
130,0
|
154,0
|
|
ЗК 11.200
|
КП75
|
КП76
|
Ф6
|
240
|
32,1
|
-
|
32,1
|
171,7
|
-
|
-
|
171,7
|
203,8
|
|
ЗК 11.300
|
КП77
|
КП78
|
Ф6
|
360
|
48,3
|
-
|
48,3
|
255,4
|
-
|
-
|
255,4
|
303,7
|
|
ЗК 12.100
|
КП79
|
КП80
|
Ф8
|
204
|
21,6
|
-
|
21,6
|
149,3
|
-
|
-
|
149,3
|
170,9
|
|
ЗК 12.150
|
КП81
|
КП82
|
Ф8
|
300
|
32,2
|
-
|
32,2
|
217,5
|
-
|
-
|
217,5
|
249,7
|
|
ЗК 12.200
|
КП83
|
КП84
|
Ф8
|
408
|
43,5
|
-
|
43,5
|
294,3
|
-
|
-
|
294,3
|
337,8
|
|
ЗК 12.300
|
КП85
|
КП86
|
Ф8
|
612
|
65,5
|
-
|
65,5
|
439,3
|
-
|
-
|
439,3
|
504,8
|
|
ЗК 13.100
|
КП87
|
КП88
|
Ф9
|
168
|
-
|
39,4
|
39,4
|
-
|
-
|
322,6
|
322,6
|
362,0
|
|
ЗК 13.150
|
КП89
|
КП90
|
Ф9
|
252
|
-
|
59,5
|
59,5
|
-
|
-
|
478,2
|
478,2
|
537,7
|
|
ЗК 13.200
|
КП91
|
КП92
|
Ф9
|
336
|
-
|
79,6
|
79,6
|
-
|
-
|
633,9
|
633,9
|
713,5
|
|
ЗК 13.300
|
КП93
|
КП94
|
Ф9
|
504
|
-
|
119,8
|
119,8
|
-
|
-
|
945,2
|
945,2
|
1065,0
|

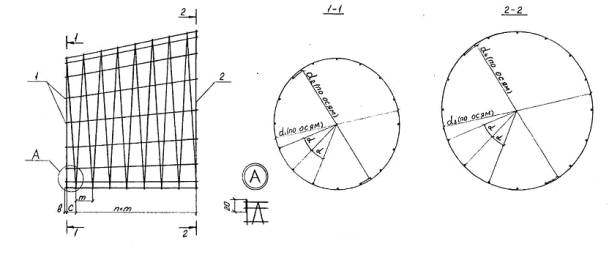

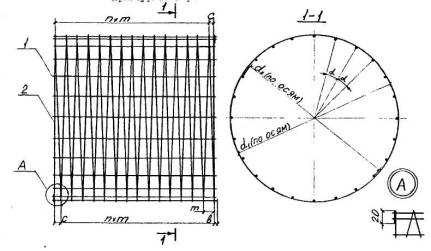

Арматурные каркасы КП1 - КП94
Черт.
3
таблица 4
Размеры каркасов, мм
|
Марка каркаса
|
d1
|
d2
(для справок)
|
b
|
с
|
m
|
n шт.
|
a, град.
|
|
КП1
|
560
|
548
|
23
|
38
|
73
|
12
|
45
|
|
КП2
|
500
|
488
|
23
|
34
|
72
|
40
|
45
|
|
КП3
|
864
|
852
|
10
|
30
|
65
|
14
|
30
|
|
КП4
|
798
|
786
|
10
|
30
|
65
|
14
|
30
|
|
КП5
|
864
|
852
|
35
|
30
|
65
|
44
|
30
|
|
КП6
|
798
|
786
|
35
|
30
|
65
|
44
|
30
|
|
КП7
|
1148
|
1130
|
30
|
100
|
200
|
4
|
22,5
|
|
КП8
|
1054
|
1036
|
30
|
100
|
200
|
4
|
22,5
|
|
КП9
|
1148
|
1130
|
18
|
95
|
190
|
7
|
22,5
|
|
КП10
|
1054
|
1036
|
18
|
95
|
190
|
7
|
22,5
|
|
КП11
|
1148
|
1130
|
35
|
90
|
180
|
10
|
22,5
|
|
КП12
|
1054
|
1036
|
35
|
90
|
180
|
10
|
22,5
|
|
КП13
|
1148
|
1130
|
35
|
90
|
175
|
16
|
22,5
|
|
КП14
|
1054
|
1036
|
35
|
90
|
175
|
16
|
22,5
|
|
КП15
|
1188
|
1170
|
25
|
70
|
140
|
6
|
22,5
|
|
КП16
|
1054
|
1036
|
25
|
70
|
140
|
6
|
22,5
|
|
КП17
|
1188
|
1170
|
22
|
67
|
135
|
10
|
22,5
|
|
КП18
|
1054
|
1036
|
22
|
67
|
135
|
10
|
22,5
|
|
КП19
|
1188
|
1170
|
35
|
70
|
130
|
14
|
22,5
|
|
КП20
|
1054
|
1036
|
35
|
70
|
130
|
14
|
22,5
|
|
КП21
|
1188
|
1170
|
20
|
60
|
130
|
22
|
22,5
|
|
КП22
|
1054
|
1036
|
20
|
60
|
130
|
22
|
22,5
|
|
КП23
|
1438
|
1420
|
15
|
80
|
170
|
5
|
22,5
|
|
КП24
|
1304
|
1286
|
15
|
80
|
170
|
5
|
22,5
|
|
КП25
|
1438
|
1420
|
29
|
82
|
165
|
8
|
22,5
|
|
КП26
|
1304
|
1286
|
29
|
82
|
165
|
8
|
22,5
|
|
КП27
|
1438
|
1420
|
10
|
80
|
155
|
12
|
22,5
|
|
КП28
|
1304
|
1286
|
10
|
80
|
155
|
12
|
22,5
|
|
КП29
|
1438
|
1420
|
20
|
70
|
150
|
19
|
22,5
|
|
КП30
|
1304
|
1286
|
20
|
70
|
150
|
19
|
22,5
|
|
КП31
|
1478
|
1460
|
10
|
40
|
100
|
9
|
22,5
|
|
КП32
|
1304
|
1286
|
10
|
40
|
100
|
9
|
22,5
|
|
КП33
|
1478
|
1460
|
27
|
48
|
97
|
14
|
22,5
|
|
КП34
|
1304
|
1286
|
27
|
48
|
97
|
14
|
22,5
|
|
КП35
|
1478
|
1460
|
10
|
40
|
95
|
20
|
22,5
|
|
КП36
|
1304
|
1286
|
10
|
40
|
95
|
20
|
22,5
|
|
КП37
|
1478
|
1460
|
30
|
48
|
92
|
31
|
22,5
|
|
КП38
|
1304
|
1286
|
30
|
48
|
92
|
31
|
22,5
|
|
КП39
|
1558
|
1540
|
10
|
40
|
60
|
15
|
22,5
|
|
КП40
|
1304
|
1286
|
10
|
40
|
60
|
15
|
22,5
|
|
КП41
|
1558
|
1540
|
25
|
30
|
60
|
23
|
22,5
|
|
КП42
|
1304
|
1286
|
25
|
30
|
60
|
23
|
22,5
|
|
КП43
|
1558
|
1540
|
21
|
30
|
59
|
32
|
22,5
|
|
КП44
|
1304
|
1286
|
21
|
30
|
59
|
32
|
22,5
|
|
КП45
|
1558
|
1540
|
17
|
35
|
59
|
49
|
22,5
|
|
КП46
|
1304
|
1286
|
17
|
35
|
59
|
49
|
22,5
|
|
КП47
|
1728
|
1710
|
25
|
70
|
140
|
6
|
18
|
|
КП48
|
1554
|
1536
|
25
|
70
|
140
|
6
|
18
|
|
КП49
|
1728
|
1710
|
21
|
68
|
135
|
10
|
18
|
|
КП50
|
1554
|
1536
|
21
|
68
|
135
|
10
|
18
|
|
КП51
|
1728
|
1710
|
35
|
70
|
130
|
14
|
18
|
|
КП52
|
1554
|
1536
|
35
|
70
|
130
|
14
|
18
|
|
КП53
|
1728
|
1710
|
20
|
60
|
130
|
22
|
18
|
|
КП54
|
1554
|
1536
|
20
|
60
|
130
|
22
|
18
|
|
КП55
|
1768
|
1750
|
10
|
40
|
75
|
12
|
18
|
|
КП56
|
1554
|
1536
|
10
|
40
|
75
|
12
|
18
|
|
КП57
|
1768
|
1750
|
12
|
35
|
70
|
20
|
18
|
|
КП58
|
1554
|
1536
|
12
|
35
|
70
|
20
|
18
|
|
КП59
|
1768
|
1750
|
26
|
36
|
72
|
26
|
18
|
|
КП60
|
1554
|
1536
|
26
|
36
|
72
|
26
|
18
|
|
КП61
|
1768
|
1750
|
20
|
40
|
72
|
40
|
18
|
|
КП62
|
1554
|
1536
|
20
|
40
|
72
|
40
|
18
|
|
КП63
|
1886
|
1866
|
10
|
40
|
75
|
12
|
18
|
|
КП64
|
1556
|
1536
|
10
|
40
|
75
|
12
|
18
|
|
КП65
|
1886
|
1866
|
10
|
40
|
70
|
20
|
18
|
|
КП66
|
1556
|
1536
|
10
|
40
|
70
|
20
|
18
|
|
КП67
|
1886
|
1866
|
24
|
40
|
72
|
26
|
18
|
|
КП68
|
1556
|
1536
|
24
|
40
|
72
|
26
|
18
|
|
КП69
|
1886
|
1866
|
20
|
40
|
72
|
40
|
18
|
|
КП70
|
1556
|
1536
|
20
|
40
|
72
|
40
|
18
|
|
КП71
|
2268
|
2250
|
10
|
44
|
112
|
8
|
15
|
|
КП72
|
2054
|
2036
|
10
|
44
|
112
|
8
|
15
|
|
КП73
|
2268
|
2250
|
20
|
55
|
105
|
13
|
15
|
|
КП74
|
2054
|
2036
|
20
|
55
|
105
|
13
|
15
|
|
КП75
|
2268
|
2250
|
28
|
50
|
103
|
18
|
15
|
|
КП76
|
2054
|
2036
|
28
|
50
|
103
|
18
|
15
|
|
КП77
|
2268
|
2250
|
27
|
50
|
102
|
28
|
15
|
|
КП78
|
2054
|
2036
|
27
|
50
|
102
|
28
|
15
|
|
КП79
|
2348
|
2330
|
10
|
40
|
60
|
15
|
15
|
|
КП80
|
2054
|
2036
|
10
|
40
|
60
|
15
|
15
|
|
КП81
|
2348
|
2330
|
25
|
30
|
60
|
23
|
15
|
|
КП82
|
2054
|
2036
|
25
|
30
|
60
|
23
|
15
|
|
КП83
|
2348
|
2330
|
21
|
30
|
59
|
32
|
15
|
|
КП84
|
2054
|
2036
|
21
|
30
|
59
|
32
|
15
|
|
КП85
|
2348
|
2330
|
17
|
35
|
59
|
49
|
15
|
|
КП86
|
2054
|
2036
|
17
|
35
|
59
|
49
|
15
|
|
КП87
|
2422
|
2396
|
10
|
40
|
75
|
12
|
15
|
|
КП88
|
2060
|
2034
|
10
|
40
|
75
|
12
|
15
|
|
КП89
|
2422
|
2396
|
19
|
35
|
73
|
19
|
15
|
|
КП90
|
2060
|
2034
|
19
|
35
|
73
|
19
|
15
|
|
КП91
|
2422
|
2396
|
24
|
40
|
72
|
26
|
15
|
|
КП92
|
2060
|
2034
|
24
|
40
|
72
|
26
|
15
|
|
КП93
|
2422
|
2396
|
20
|
40
|
72
|
40
|
15
|
|
КП94
|
2060
|
2034
|
20
|
40
|
72
|
40
|
15
|

 Таблица 5
Спецификация на одно изделие
|
Марка каркаса
|
Поз.
|
Диаметр, мм,
класс
|
Кол. шт.
|
Длина, мм
|
Масса каркаса,
кг
|
|
КП1
|
1
|
6A-I
|
8
|
960
|
7,4
|
|
2
|
6A-I
|
1
|
25600
|
|
КП2
|
1
|
6A-I
|
8
|
2960
|
20,1
|
|
2
|
6A-I
|
1
|
66770
|
|
КПЗ
|
1
|
6A-I
|
12
|
см. КП1
|
12,5
|
|
2
|
6A-I
|
1
|
44810
|
|
КП4
|
1
|
6A-I
|
12
|
см. КП1
|
11,8
|
|
2
|
6A-I
|
1
|
41390
|
|
КП5
|
1
|
6A-I
|
12
|
см. КП2
|
35,9
|
|
2
|
6A-I
|
1
|
126200
|
|
КП6
|
1
|
6A-I
|
12
|
см. КП2
|
33,8
|
|
2
|
6A-I
|
1
|
116560
|
|
КП7
|
1
|
6A-I
|
16
|
см. КП1
|
17,9
|
|
2
|
10А-II
|
1
|
23480
|
|
КП8
|
1
|
6A-I
|
16
|
см. КП1
|
16,7
|
|
2
|
10А-II
|
1
|
21560
|
|
КП9
|
1
|
6A-I
|
16
|
1460
|
26,4
|
|
2
|
10А-II
|
1
|
34290
|
|
КП10
|
1
|
6A-I
|
16
|
см. КП9
|
24,6
|
|
2
|
10А-II
|
1
|
31480
|
|
КП11
|
1
|
6A-I
|
16
|
1960
|
34,8
|
|
2
|
10А-II
|
1
|
45100
|
|
КП12
|
1
|
6A-I
|
16
|
см. КП11
|
32,5
|
|
2
|
10А-II
|
1
|
41410
|
|
КП13
|
1
|
6A-I
|
16
|
см. КП2
|
51,7
|
|
2
|
10А-II
|
1
|
66730
|
|
КП14
|
1
|
6A-I
|
16
|
см. КП2
|
48,3
|
|
2
|
10А-II
|
1
|
61270
|
|
КП15
|
1
|
6A-I
|
16
|
см. КП1
|
23,0
|
|
2
|
10А-II
|
1
|
31750
|
|
КП16
|
1
|
6A-I
|
16
|
см. КП1
|
20,8
|
|
2
|
10А-II
|
1
|
28180
|
|
КП17
|
1
|
6A-I
|
16
|
см. КП9
|
34,0
|
|
2
|
10А-II
|
1
|
46670
|
|
КП18
|
1
|
6A-I
|
16
|
см. КП9
|
30,7
|
|
2
|
10А-II
|
1
|
41410
|
|
КП19
|
1
|
6A-I
|
16
|
см. КП11
|
45,0
|
|
2
|
10А-II
|
1
|
61590
|
|
КП20
|
1
|
6A-I
|
16
|
см. КП11
|
40,7
|
|
2
|
10А-II
|
1
|
54650
|
|
КП21
|
1
|
6A-I
|
16
|
см. КП2
|
66,9
|
|
2
|
10А-II
|
1
|
91440
|
|
КП22
|
1
|
6A-I
|
16
|
см. КП2
|
60,6
|
|
2
|
10А-II
|
1
|
81130
|
|
КП23
|
1
|
6A-I
|
16
|
см. КП1
|
24,3
|
|
2
|
10А-II
|
1
|
33910
|
|
КП24
|
1
|
6A-I
|
16
|
см. КП1
|
22,4
|
|
2
|
10А-II
|
1
|
30750
|
|
КП25
|
1
|
6A-I
|
16
|
см. КП9
|
34,5
|
|
2
|
10А-II
|
1
|
47450
|
|
КП26
|
1
|
6A-I
|
16
|
см. КП9
|
31,8
|
|
2
|
10А-II
|
1
|
43040
|
|
КП27
|
1
|
6A-I
|
16
|
см. КП11
|
47,4
|
|
2
|
10А-II
|
1
|
65520
|
|
КП28
|
1
|
6A-I
|
16
|
см. КП11
|
43,6
|
|
2
|
10А-II
|
1
|
59410
|
|
КП29
|
1
|
6A-I
|
16
|
см. КП2
|
70,4
|
|
2
|
10А-II
|
1
|
97120
|
|
КП30
|
1
|
6A-I
|
16
|
см. КП2
|
64,8
|
|
2
|
10А-II
|
1
|
88080
|
|
КП31
|
1
|
6A-I
|
16
|
см. КП1
|
36,4
|
|
2
|
10А-II
|
1
|
53410
|
|
КП32
|
1
|
6A-I
|
16
|
см. КП1
|
32,5
|
|
2
|
10А-II
|
1
|
47130
|
|
КП33
|
1
|
6A-I
|
16
|
см. КП9
|
52,5
|
|
2
|
10А-II
|
1
|
76620
|
|
КП34
|
1
|
6A-I
|
16
|
см. КП9
|
46,9
|
|
2
|
10А-II
|
1
|
67600
|
|
КП35
|
1
|
6A-I
|
16
|
см. КП11
|
71,4
|
|
2
|
10А-II
|
1
|
104460
|
|
КП36
|
1
|
6A-I
|
16
|
см. КП11
|
63,8
|
|
2
|
10А-II
|
1
|
92170
|
|
КП37
|
1
|
6A-I
|
16
|
см. КП2
|
106,5
|
|
2
|
10А-II
|
1
|
155510
|
|
КП38
|
1
|
6A-I
|
16
|
см. КП2
|
95,2
|
|
2
|
10А-II
|
1
|
137210
|
|
КП39
|
1
|
6A-I
|
16
|
см. КП1
|
56,3
|
|
2
|
10А-II
|
1
|
85660
|
|
КП40
|
1
|
6A-I
|
16
|
см. КП1
|
47,7
|
|
2
|
10А-II
|
1
|
71700
|
|
КП41
|
1
|
6A-I
|
16
|
см. КП9
|
82,2
|
|
2
|
10А-II
|
1
|
124790
|
|
КП42
|
1
|
6A-I
|
16
|
см. КП9
|
69,6
|
|
2
|
10А-II
|
1
|
104460
|
|
КП43
|
1
|
6A-I
|
16
|
см. КП11
|
111,1
|
|
2
|
10А-II
|
1
|
168820
|
|
КП44
|
1
|
6A-I
|
16
|
см. КП11
|
94,2
|
|
2
|
10А-II
|
1
|
141310
|
|
КП45
|
1
|
6A-I
|
16
|
см. КП2
|
166,0
|
|
2
|
10А-II
|
1
|
251990
|
|
КП46
|
1
|
6A-I
|
16
|
см. КП2
|
140,6
|
|
2
|
10А-II
|
1
|
210910
|
|
КП47
|
1
|
6A-I
|
20
|
см. КП1
|
32,7
|
|
2
|
10А-II
|
1
|
46160
|
|
КП48
|
1
|
6A-I
|
20
|
см. КП1
|
29,9
|
|
2
|
10А-II
|
1
|
415201
|
|
КП49
|
1
|
6A-I
|
20
|
см. КП9
|
48,4
|
|
2
|
10А-II
|
1
|
67870
|
|
КП50
|
1
|
6A-I
|
20
|
см. КП9
|
44,2
|
|
2
|
10А-II
|
1
|
61040
|
|
КП51
|
1
|
6A-I
|
20
|
см. КП11
|
64,0
|
|
2
|
10А-II
|
1
|
89570
|
|
КП52
|
1
|
6A-I
|
20
|
см. КП11
|
58,4
|
|
2
|
10А-II
|
1
|
80560
|
|
КП53
|
1
|
6A-I
|
20
|
см. КП2
|
95,2
|
|
2
|
10А-II
|
1
|
132980
|
|
КП54
|
1
|
6A-I
|
20
|
см. КП2
|
86,9
|
|
2
|
10А-II
|
1
|
119590
|
|
КП55
|
1
|
6A-I
|
20
|
см. КП1
|
54,0
|
|
2
|
10А-II
|
1
|
80540
|
|
КП56
|
1
|
6A-I
|
20
|
см. КП1
|
48,0
|
|
2
|
10А-II
|
1
|
70800
|
|
КП57
|
1
|
6A-I
|
20
|
см. КП9
|
83,6
|
|
2
|
10А-II
|
1
|
124950
|
|
КП58
|
1
|
6A-I
|
20
|
см. КП9
|
74,3
|
|
2
|
10А-II
|
1
|
109830
|
|
КП59
|
1
|
6A-I
|
20
|
см. КП11
|
106,4
|
|
2
|
10А-II
|
1
|
158260
|
|
КП60
|
1
|
6A-I
|
20
|
см. КП11
|
94,5
|
|
2
|
10А-II
|
1
|
139110
|
|
КП61
|
1
|
6A-I
|
20
|
см. КП2
|
158,7
|
|
2
|
10А-II
|
1
|
235980
|
|
КП62
|
1
|
6A-I
|
20
|
см. КП2
|
141,1
|
|
2
|
10А-II
|
I
|
207430
|
|
КП63
|
1
|
6A-I
|
20
|
см. КП1
|
80,6
|
|
2
|
12А-II
|
1
|
85910
|
|
КП64
|
1
|
6A-I
|
20
|
см. КП1
|
67,2
|
|
2
|
12А-II
|
1
|
70890
|
|
КП65
|
1
|
6A-I
|
20
|
см. КП9
|
124,9
|
|
2
|
12А-II
|
1
|
133290
|
|
КП66
|
1
|
6A-I
|
20
|
см. КП9
|
104,1
|
|
2
|
12А-II
|
1
|
109980
|
|
КП67
|
1
|
6A-I
|
20
|
см. КП11
|
158,6
|
|
2
|
12А-II
|
1
|
168820
|
|
КП68
|
1
|
6A-I
|
20
|
см. КП11
|
132,4
|
|
2
|
12А-II
|
1
|
139290
|
|
КП69
|
1
|
6A-I
|
20
|
см. КП2
|
236,7
|
|
2
|
12А-II
|
1
|
251730
|
|
КП70
|
1
|
6A-I
|
20
|
см. КП2
|
197,6
|
|
2
|
12А-II
|
1
|
207690
|
|
КП71
|
1
|
6A-I
|
24
|
см. КП1
|
51,3
|
|
2
|
10А-II
|
1
|
74820
|
|
КП72
|
1
|
6A-I
|
24
|
см. КП1
|
46,9
|
|
2
|
10А-II
|
1
|
67760
|
|
КП73
|
1
|
6A-I
|
24
|
см. КП9
|
75,9
|
|
2
|
10А-II
|
1
|
110430
|
|
КП74
|
1
|
6A-I
|
24
|
см. КП9
|
69,5
|
|
2
|
10А-II
|
1
|
100010
|
|
КП75
|
1
|
6A-I
|
24
|
см. КП11
|
100,6
|
|
2
|
10А-II
|
1
|
146040
|
|
КП76
|
1
|
6A-I
|
24
|
см. КП11
|
92,1
|
|
2
|
10А-II
|
1
|
132260
|
|
КП77
|
1
|
6A-I
|
24
|
см. КП2
|
149,8
|
|
2
|
10А-II
|
1
|
217250
|
|
КП78
|
1
|
6A-I
|
24
|
см. КП2
|
137,2
|
|
2
|
10А-II
|
1
|
196760
|
|
КП79
|
1
|
6A-I
|
24
|
см. КП1
|
84,8
|
|
2
|
10А-II
|
1
|
129070
|
|
КП80
|
1
|
6A-I
|
24
|
см. КП1
|
74,8
|
|
2
|
10А-II
|
1
|
112910
|
|
КП81
|
1
|
6A-I
|
24
|
см. КП9
|
123,8
|
|
2
|
10А-II
|
1
|
188050
|
|
КП82
|
1
|
6A-I
|
24
|
см. КП9
|
109,3
|
|
2
|
10А-II
|
1
|
164510
|
|
КП83
|
1
|
6A-I
|
24
|
см. КП11
|
167,4
|
|
2
|
10А-II
|
1
|
254400
|
|
КП84
|
1
|
6A-I
|
24
|
см. КП11
|
147,8
|
|
2
|
10А-II
|
1
|
222550
|
|
КП85
|
1
|
6A-I
|
24
|
см. КП2
|
250,1
|
|
2
|
10А-II
|
1
|
379740
|
|
КП86
|
1
|
6A-I
|
24
|
см. КП2
|
220,8
|
|
2
|
10А-II
|
1
|
332200
|
|
КП87
|
1
|
8A-I
|
24
|
960
|
183,4
|
|
2
|
16А-II
|
1
|
110320
|
|
КП88
|
1
|
8A-I
|
24
|
см. КП87
|
157,4
|
|
2
|
16А- II
|
1
|
93840
|
|
КП89
|
1
|
8A-I
|
24
|
1460
|
272,3
|
|
2
|
16А-II
|
1
|
163550
|
|
КП90
|
1
|
8A-I
|
24
|
см. КП89
|
233,7
|
|
2
|
16А-II
|
1
|
139120
|
|
КП91
|
1
|
8A-I
|
24
|
1960
|
361,1
|
|
2
|
16А-II
|
1
|
216790
|
|
КП92
|
1
|
8A-I
|
24
|
см. КП91
|
309,9
|
|
2
|
16А-II
|
1
|
184390
|
|
КП93
|
1
|
8A-I
|
24
|
2960
|
538,8
|
|
2
|
16А-II
|
1
|
323260
|
|
КП94
|
1
|
8A-I
|
24
|
см. КП93
|
462,5
|
|
2
|
16А-II
|
1
|
274950
|
Марки ЗK14.132 – ЗK17.132
Черт.
4
Таблица 6
Номинальные размеры, м
|
Марка звена
|
d0, м
|
d1, м
|
а
|
b
|
с
|
f
|
k
|
|
БК 14.132
|
1,00
|
1,20
|
47
|
26
|
27
|
50
|
50
|
|
ЗК 15.132
|
1,25
|
1.50
|
67
|
26
|
27
|
50
|
50
|
|
ЗК 16.132
|
1,50
|
1,80
|
87
|
26
|
27
|
45
|
45
|
|
ЗК 17.132
|
2,00
|
2,40
|
105
|
27
|
28
|
30
|
30
|
Таблица 7
Спецификация арматурных изделий и выборка
стали на звено
|
Марка звена
|
Каркасы
|
Фиксатор
|
Выборка стали, кг
|
|
Наружный (1 шт.)
|
Внутренний (1 шт.)
|
Марка
|
Кол. шт.
|
Арматурная сталь по ГОСТ
5781-82
|
Всего
|
|
Класс A-I
|
Класс
А-II
|
|
Марка
|
Диаметр, мм
|
Итого
|
Диаметр, мм
|
Итого
|
|
6
|
10
|
|
ЗК 14.132
|
КП95
|
КП96
|
Ф2
|
64
|
11,2
|
11,2
|
39,6
|
39,6
|
50,8
|
|
ЗК 15.132
|
КП97
|
КП98
|
Ф3
|
72
|
11,8
|
11,8
|
55,1
|
55,1
|
66,9
|
|
ЗК 16.132
|
КП99
|
КП100
|
Ф4
|
100
|
15,6
|
15,6
|
72,9
|
72,9
|
88,5
|
|
ЗК 17.132
|
КП101
|
КП102
|
Ф6
|
156
|
20,9
|
20,9
|
123,6
|
123,6
|
144,5
|
Арматурные каркасы КП95 - КП102
Черт.
5
Таблица 8
Размеры каркасов, мм
|
Марка каркаса
|
d1
|
d2 (для справок)
|
d3
|
d4 (для справок)
|
b
|
с
|
m
|
n, шт.
|
a, град.
|
|
КП95
|
1156
|
1138
|
1340
|
1322
|
30
|
80
|
190
|
6
|
22,5
|
|
КП96
|
1061
|
1043
|
1245
|
1227
|
30
|
80
|
190
|
6
|
22,5
|
|
КП97
|
1447
|
1429
|
1679
|
1661
|
30
|
100
|
160
|
7
|
22,5
|
|
КП98
|
1313
|
1295
|
1543
|
1525
|
30
|
100
|
160
|
7
|
22,5
|
|
КП99
|
1738
|
1720
|
2018
|
2000
|
25
|
70
|
145
|
8
|
18
|
|
КП100
|
1563
|
1545
|
1843
|
1825
|
25
|
70
|
145
|
8
|
18
|
|
КП101
|
2278
|
2260
|
2658
|
2640
|
35
|
55
|
105
|
11
|
15
|
|
КП102
|
2064
|
2046
|
2444
|
2426
|
35
|
55
|
105
|
11
|
15
|
Таблица 8
Спецификация на одно изделие
|
Марка каркаса
|
Поз.
|
Диаметр, мм, класс
|
Кол. шт.
|
Длина, мм
|
Масса каркаса, кг
|
|
КП95
|
1
|
6A-I
|
16
|
1280
|
21,5
|
|
2
|
10А-II
|
1
|
33350
|
|
КП96
|
1
|
6A-I
|
16
|
см. КП95
|
23,6
|
|
2
|
10А-II
|
1
|
30840
|
|
КП97
|
1
|
6A-I
|
16
|
см. КП95
|
33,4
|
|
2
|
10А-II
|
1
|
46670
|
|
КП98
|
1
|
6A-I
|
16
|
см. КП95
|
30,9
|
|
2
|
10А-II
|
1
|
42640
|
|
КП99
|
1
|
6A-I
|
20
|
см. КП95
|
43,9
|
|
2
|
10А-II
|
1
|
61960
|
|
КП100
|
1
|
6A-I
|
20
|
см. КП95
|
40,4
|
|
2
|
10А-II
|
1
|
56220
|
|
КП101
|
1
|
6A-I
|
24
|
см. КП95
|
71,4
|
|
2
|
10А-II
|
1
|
104660
|
|
КП102
|
1
|
6A-I
|
24
|
см. КП95
|
65,8
|
|
2
|
10А-II
|
1
|
95590
|
|
Ленгипротрансмост
|
|
|
Главный инженер института
|
А.К. Васин
|
|
Руководитель службы стандартизации
|
В.Н. Семенов
|
|
Руководитель разработки
|
|
|
Начальник отдела типового
проектирования
|
С.С. Ткаченко
|
|
Ответственный исполнитель ГИП
|
Р.С. Клейнер
|
|
Исполнители:
|
|
|
руководитель группы
|
Н.И. Беляева
|
|
ведущий инженер
|
И.Ф. Миронова
|
|
старший инженер
|
А.Ю. Кучанова
|
|
инженер
|
Е.Н. Пургина
|
|
ст. техник
|
В.М. Коен
|
|
Соисполнители:
|
|
|
СибЦНИИС
|
|
|
директор института
|
П.Ф. Стафеев
|
|
руководитель разработки
|
А.С. Потапов
|
|
|
