ОРДЕНА ЛЕНИНА
ГЛАВМОССТРОЙ ПРИ МОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ
КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА ОБЛИЦОВКУ внутренних поверхностей ракушечником
ККТ-8.3-12-82
Москва - 1983
Карты трудовых процессов разработаны отделом проектирования технологии
отделочных работ треста Мосоргстрой (Л.К. Немцын, Т.И. Певзнер) совместно с
нормативно-исследовательской станцией ЦНИБ «Мосстрой» (Л.Ф. Троицкая),
согласованы с Управлением отделочных работ Главмосстроя (В.И. Малин) и одобрены
ВНИПИ труда Госстроя СССР.
Карты разработаны на основе
изучения и обобщения опыта работы камнетесов-гранитчиков СУ-3 треста
Мосотделстрой № 11 (звена А.В. Коваленко и О.А. Костюхина и СУ-78) объединения Мосотделстрой И.А.
Вишняков и рекомендованы к внедрению при облицовке внутренних поверхностей
ракушечником.
Содержание
1. Нормативные
данные получены на основе наблюдения и отбора наиболее рациональных приемов
труда с применением усовершенствованных инструментов и приспособлений при
облицовке внутренних поверхностей ракушечником.
Выработка (В) на одного рабочего в смену составит:
м2
Сокращение трудозатрат (Д) по сравнению с нормами ЕНиР § 8-3-12,
табл. 2, составит:
2. Режим труда и отдыха
принят из условия оптимального темпа выполнения трудовых процессов в
соответствии с основами «Методики технического нормирования труда в
строительстве».
|
Карта трудового процесса строительного производства
|
КТ-8.3-12.1-82
|
|
|
Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ «Мосстрой».
Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительство
Госстроя СССР для внедрения в строительное производство
|
|
Входит в комплект карт ККТ-8.3-12-82 на облицовку внутренних
поверхностей ракушечником
(толщ. 20 мм)
|
1.1. Карта предназначена для организации труда рабочих при
подготовке стен под облицовку.
1.2. Показатели производительности труда:
выработка на 1 чел.-дн, м2 - 27,02
затраты труда на 1
м2, чел.-час - 0,298
Примечание. В затраты труда входит
время на подготовительно-заключительные работы (3 %) и отдых (10 %).
2.1. До начала работ необходимо:
закончить работы по устройству кровли или водонепроницаемого
покрытия над облицовываемой частью здания;
установить коробки в дверных и оконных проемах;
закончить прокладку всех видов скрытых проводок.
2.2. Облицовка стен должна выполняться до устройства чистых
полов.
2.3. Поверхности, подлежащие облицовке, не должны иметь
отклонений от вертикали, превышающих допуски, установленные для соответствующих
каменных и бетонных поверхностей (СНиП III-16-80 и СНиП III-17-78)
Дефект поверхности устраняют до начала облицовки.
2.4. При производстве работ должны выполняться правила
техники безопасности и охраны труда, рабочих согласно СНиП III-4-80 «Техника безопасности в
строительстве».
камнетес-гранитчик IV разряда (Г1) - 1
камнетес-гранитчик III разряда (Г2) - 1
|
№ п/п
|
Наименование, назначение и основные параметры
|
ГОСТ, № чертежа,
изготовитель
|
Количество, шт.
|
|
1.
|
Кельма КШ
|
ГОСТ 9533-72
|
2
|
|
2.
|
Молоток плотничный типа
МПЛ
|
ГОСТ 11042-72
|
2
|
|
3.
|
Ящик дли транспортирования
раствора по этажам
|
Черт. 648.00.00 Управления
механизации отделочных работ объединения Мосотделстрой
|
1
|
|
4.
|
Тележка для перевозки плит
|
Черт. 531.00.00 Управления
механизации отделочных работ объединения Мосотделстрой
|
|
|
5.
|
Уровень водяной (гибкий)
|
ТУ 25-11-780-72
|
1
|
|
6.
|
Шнур разметочный в корпусе
|
ТУ 22-3527-78
|
по необход.
|
|
7.
|
Отвес ОТ-200
|
ГОСТ 7948-71
|
1
|
|
8.
|
Универсальные
сборно-разборные передвижные подмости
|
Черт. 611.00.00 Управления
механизации отделочных работ объединения Мосотделстрой
|
2
|
4.1. Подготовка стен под облицовку выполняется в
следующей последовательности:
засыпка отметок;
установка маячных плит;
натягивание шнура.
Условные
обозначения:
1 - ящик для раствора; 2 - сборно-разборные
передвижные подмости; Г1
и (Г2) -
камнетесы-гранитчики
|
№ п.п.
|
Наименования операций
|
Время, мин
|
Продолжительность, мин.
|
Затраты труда, чел.-мин.
|
|
|
2
|
4
|
6
|
8
|
10
|
|
|
1
|
Выноска
отметок
|
Г1 Г2
|
Г1 Г2
|
|
Г1 Г2
|
|
2
|
4
|
|
|
|
|
|
2
|
Установка
маячных плит
|
2
|
4
|
|
|
|
|
|
3
|
Натягивание
шнура
|
4
|
8
|
|
|
|
|
|
|
Итого: на 1
м2 поверхности
|
8
|
16
|
|
|
№ по графику
|
Наименование операций и их
продолжительность х), исполнители, орудия труда, характеристика
приемов труда
|
|
1.
|
Вынесение отметок: 2 мин.;
Г1, Г2; уровень водяной,
подмости. Гранитчики Г1, и Г2 выносит отметки для установки каждого ряда плит
при помощи водяного уровня (рис. 1).
|
|
2.
|
Установка маячных плит: 2
мин.; Г1, Г2; кельма, ящик для
раствора, отвес, подмости. Гранитчики Г1,
и Г2 устанавливают
по четырем углам каждой стены маячные плиты на цементном растворе. Установленные плиты выверяют по отвесу.
Лицевые поверхности плит должны соответствовать плоскости облицовки (рис. 2).
|
|
3.
|
Натирание
шнура: 4 мин.; Г1, Г2;
шнур разметочный в корпусе; молоток; подмости. Гранитчики Г1, и Г2
по вынесенным отметкам натягивают разметочный шнур для установки
каждого горизонтального ряда плит. Крепление шнура на кирпичных поверхностях
выполняется за вбитые в стену гвозди, а на бетонной поверхности - за
металлический каркас.
|
Рис. 1
Рис. 2.
|
Карта трудового процесса строительного производства
|
КТ-8.3-12.1-82
|
|
|
Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ «Мосстрой».
Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительство
Госстроя СССР для внедрения в строительное производство
|
|
Входит в комплект карт ККТ-8.3-12-82 на облицовку внутренних
поверхностей ракушечником
(толщ. 20 мм)
|
1.1. Карта предназначена для организации труда рабочих при
установке плит.
1.2. Показатели производительности труда:
|
|
по
кирпичу
|
по
бетону
|
|
выработка
на 1 чел.-дн., м2
|
2,31
|
2,89
|
|
затраты
труда на 1 м2
|
3,48
|
2,87
|
Примечание.
В затраты труда входит время на подготовительно-заключительные работы (3 %; и
отдых 10 %).
2.1. До начала работ необходимо:
подготовить поверхности согласно карте КТ 8.3-12.1-82;
обеспечить рабочее место необходимым оборудованием.
2.2. Облицовочные плиты должны соответствовать требованиям ГОСТ
9480-77 «Плиты облицовочные пиленые из природного камня»;
плиты не должны
иметь трещин и поверхностных каверн;
отклонения от размеров плит не должны превышать:
по толщине ± 3
мм;
по ширине ± 1
мм;
по длине ± 1
мм;
плиты должны перевозиться в прочной таре, приспособленной
для механизированной погрузки и выгрузки. Плиты должны быть установлены в вертикальном положении попарно лицевыми
поверхностями друг к другу с прокладкой между ними бумаги либо деревянных
прокладок и закреплены клиньями. При хранении в складах без тары плиты должны быть установлены на деревянные
прокладки в вертикальном положении лицевыми поверхностями друг к другу не более
чем в 2 ряда по
высоте.
2.3. При производстве работ необходимо соблюдать правила
техники безопасности и охраны труда рабочих согласно СНиП III-4-80 «Техника безопасности в
строительстве».
камнетес-гранитчик IV разряда (Г1) - 1
камнетес-гранитчик III разряда (Г2) - 1
|
№ п.п.
|
Наименование, назначение и
основные параметры
|
ГОСТ, № чертежа,
изготовитель
|
Кол-во, шт.
|
|
1.
|
Станок для резки мрамора и травертина
|
Черт. 511.00.00 Управления
механизации отделочных работ объединения Мосотделстрой
|
1
|
|
2.
|
Электросверлилка ИЭ-1022А
|
Ростовский з-д
электроинструментов
|
1
|
|
3.
|
Скарпель
|
ТУ 22-2781-73
|
2
|
|
4.
|
Молоток плотницкий типа
МПЛ
|
ГОСТ 11042-72
|
2
|
|
5.
|
Плоскогубцы
комбинированные
|
ГОСТ 5547-75
|
2
|
|
6.
|
Топор плотничный типа Б
|
ГОСТ 18578-73
|
1
|
|
7.
|
Угольник стальной
|
ТУ 22-2785-73
|
1
|
|
8.
|
Метр складной стальной
|
ГОСТ 7253-54
|
2
|
|
9.
|
Правило контрольное
|
Черт. 1226 треста
Мосоргстрой
|
2
|
|
10.
|
Тележка для перевозки плит
|
Черт. 531.00.00 Управления
механизации отделочных работ объединения Мосотделстрой
|
2
|
|
11.
|
Верстак
|
изготавливаете и по месту
|
1
|
|
12.
|
Универсальные сборно-разборные
передвижные подмости
|
Черт. 611.00.00 Управления
механизации отделочных работ объединения Мосотделстрой
|
2
|
|
13.
|
Очки защитные ЭП2-84
|
ГОСТ
12.4.011-75
|
2
|
3.3. Расход материалов на 100
м2 поверхности облицовки:
Плиты облицовочные - 100
м2.
4.1. Облицовка стен плитками выполняется в следующей
последовательности:
подбор плит по размеру;
нарезка плит с разметкой;
сверление отверстий в плитах;
выкалывание борозд;
заготовка пробок (для кирпичных стен);
высверливание гнезд в кирпичных стенах;
заготовка крюков;
установка плит насухо;
заготовка клиньев;
установка клиньев.
Условные обозначения:
1 - верстак; 2 -
тележка для перевозки плит; 3 - сборно-разборные передвижные подмости Г1 и
Г2 - камнетесы-гранитчики
|

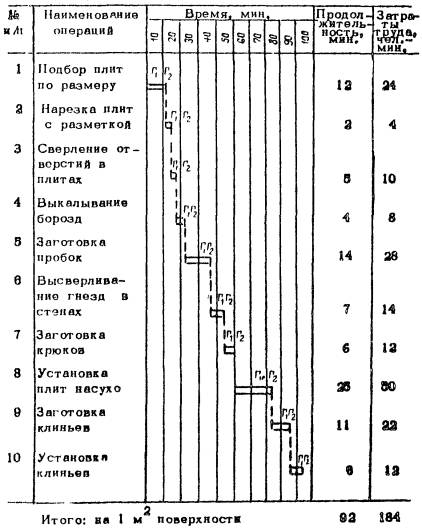

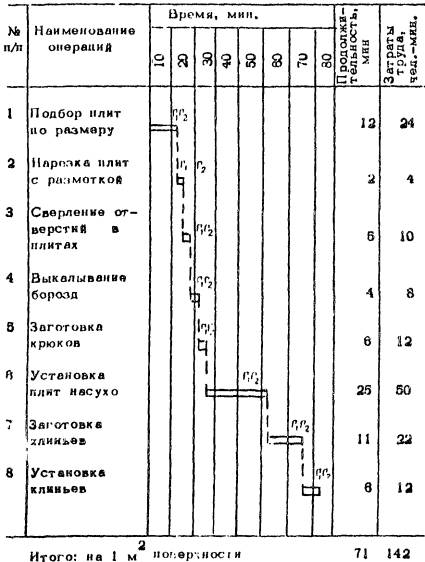

№ по графику
|
Наименование операций, их
продолжительность х), исполнители, орудия труда, характеристика
приемов труда
|
|
1.
|
Подбор плит по размеру: 12
мин. Г1 и Г2; верстак, угольник, метр.
Гранитчики Г1 и Г2 укладывают плиты на
верстак и проверяют их размеры при помощи метра, прямоугольность плит
проверяют металлическим угольником (рис. 1).
|
|
2.
|
Нарезка плит с разметкой: 2 мин.; Г1 и
Г2; станок для резки мрамора и травертина, метр. Гранитчики Г1 и
Г2 (при необходимости) производят нарезку плит на распиловочном станке,
предварительно разметив их по заданным размерам (рис. 2).
|
|
3.
|
Сверление отверстий в
плитах: 5 мин.; Г1 и Г2 электросверлилка, верстак.
Гранитчики Г1 и Г2 установив плиту на
верстак, высверливают два отверстия на верхней грани плиты для установки
креплений (рис. 3)
|
|
4.
|
Выкалывание борозд 4 мин.:
Г1 и Г2.; скарпель, молоток, верстак. В местах установки
крепежных деталей гранитчики Г1 и Г2 выкалывают в теле камня
борозды (во избежание утолщении шва) при помощи скарпели.
|
|
5.
|
Заготовка пробок: 14 мин.;
Г1 и Г2; топор. Гранитчики Г1 и Г2
изготавливают
пробки диаметром 20-25 мм
и длиной 60-70 мм
из деревянного бруса при помощи топора.
|
|
6.
|
Высверливание гнезд в кирпичных стенах: 7 мин.; Г1 и
Г2; электросверлилка, подмости. Гранитчик Г1 размечает места
для гнезд под установку пробок, а гранитчик Г2 высверливает гнезда
при помощи электросверлилки (рис. 4).
|
|
7.
|
Заготовка крюков: 6 мин.; Г1 и
Г2; плоскогубцы комбинированные. Гранитчики Г1 и
Г2 заготавливают крюки из проволоки Æ 3
мм при помощи плоскогубцев.
|
|
|
Рис. 1
Рис. 2
Рис. 3
|
|
|
Рис. 4
|
|
8.
|
Установка плит насухо: 25
мин.; Г1 и Г2 молоток, отвес, правило
контрольное, плоскогубцы, подмости, тележка для перевозки плит. Гранитчики Г1 и
Г2 устанавливают плиту в проектное положение, выверяют ее по отвесу и
закрепляют крюками: загнутый конец крюка в высверленное в плите отверстие, противоположный
конец заклинивается в стене деревянной пробкой (кирпичные поверхности) или
закрепляется за металлическую сетку (бетонные поверхности). Установленный ряд
плит выверяется контрольным правилом.
|
|
9.
|
Заготовка клиньев: 11
мин.; Г1 и Г2; топор, верстак. Гранитчика
Г1 и Г2; производят заготовку деревянных клиньев на
верстаке при помощи топора.
|
|
10.
|
Установка
клиньев: 6 мин.: Г1 и Г2; молоток, подмости. Гранитчики
Г1 и Г2 забивают в пространство между стеной и плитами
облицовки клинья враспор.
|
х) на 1
м2 облицовываемой поверхности.
Примечания:
1. Для соединения плит в углах на верхних гранях устанавливают по одной скобе на каждый угол.
2. При больших объемах
облицовочных работ изготовление металлических крюков, деревянных пробок и
клиньев должно производиться в централизованных мастерских.
|
Карта трудового процесса строительного производства
|
КТ-8.3-12.1-82
|
|
|
Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ «Мосстрой».
Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительство
Госстроя СССР для внедрения в строительное производство
|
|
Входит в комплект карт ККТ-8.3-12-82 на облицовку внутренних
поверхностей ракушечником
(толщ. 20 мм)
|
1.1. Карта предназначена для организации труда рабочих при
заливке пазух раствором и очистке облицованной поверхности.
1.2. Показатели производительности труда:
Выработка на 1 чел.-дн., м2 - 20,88
Затраты труда на 1
м2 ; чел.-час. - 0,383
Примечание.
В затраты труда входит время на подготовительно-заключительные работы (3 %) и
отдых (10 %).
2.1. Выполненная облицовка должна быть защищена от
повреждений и загрязнений при производстве последующих строительно-монтажных
работ.
2.2. Растворы, применяемые для облицовочных работ, не должны
образовывать высолов на поверхности облицовки. Для предупреждения высолов
следует применять пуццолановый портландцемент марки не ниже 300 и промытый
крупнозернистый песок.
2.3. Подвижность цементно-песчаного раствора,
применяемого для заливки пазух, должна соответствовать глубине погружения
стандартного конуса 8-10 см.
Растворы должны использоваться не позднее, чем через 1,5 часа после их приготовления.
2.4. При производстве внутренних облицовочных работ в зимних
условиях необходимо применять растворы с температурой не ниже +15 °С. В
помещениях должна поддерживаться температура +10 °С.
2.5. Заливку раствором зазора между облицовываемой конструкцией
и плитами следует производить в несколько приемов, не допуская смещения плит.
Каждый последующий слой раствора заливают через 24 часа после заливки
предыдущего.
2.6. Качество облицованных поверхностей должно удовлетворять
следующим требованиям:
облицованные поверхности должны соответствовать заданным
геометрическим формам;
материал, размеры и рисунок облицовки - соответствовать
проектным;
облицованные поверхности должны иметь однотонность или
плавность перехода оттенков;
пространство между стеной и облицовкой полностью заполнено
раствором;
облицованная поверхность в целом должна быть жесткой, не
иметь сколов в швах более 0,5
мм, трещин, пятен, потеков раствора и высолов.
2.7. При выполнении работ необходимо выполнять требования
СНиП III-21-73*
«Отделочные покрытии строительных конструкций» и правила техники безопасности и
охраны труда рабочих согласно СНиП III-4-80 «Техника безопасности в
строительстве».
камнетес-гранитчик IV разряда (Г1) - 1
камнетес-гранитчик III разряда (Г2) - 1
|
№ п/п
|
Наименование, назначение и
основные параметры
|
ГОСТ, № чертежа,
изготовитель
|
Кол-во, шт.
|
|
1.
|
Ковш для отделочных работ
|
ГОСТ 7945-73
|
2
|
|
2.
|
Шпатель
стальной типа ШСД
|
ГОСТ 10778-64
|
2
|
|
3.
|
Ящик
для транспортирования раствора
|
Черт.
848.00.00 Управления механизации отделочных работ объединения Мосотделстрой
|
2
|
|
4.
|
Ведро
|
Выпускается промышл.
|
2
|
|
5.
|
Универсальные сборно-разборные передвижные подмости
|
Черт.
611.00.00 Управления механизации отделочных работ объединения Мосотделстрой
|
2
|
3.3. Расход материалов на 100
м2 поверхность облицовки:
Раствор цементный - 3, 6
м3.
4.1. Работы выполняются в следующей последовательности:
заливка пазух раствором: пространство между стеной и плитами
облицовки заполняют пластичным цементным раствором послойно не менее, чем в три
приема по высоте плиты, не доводя заливку на 3-6
см до верха установленной плиты (для лучшего сцепления
раствора со следующим рядом плит облицовки);
очистка облицованной поверхности.
Условные обозначения:
1 - ящик для
раствора; 2 - сборно-разборные передвижные подмости Г1 и Г2 -
камнетесы-гранитчики
|

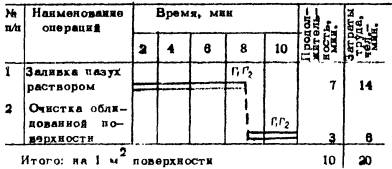

№ по графику
|
Наименование операций, их
продолжительность х), исполнители, орудия труда, характеристика
приемов труда
|
|
1.
|
Заливка пазух раствором: 7
мин.; Г1 и Г2; ящик для раствора, ковш,
ведро, подмости. Гранитчики Г1 и Г2 производят заливку пазух
раствором при помощи ковша (рис.)
|
|
2.
|
Очистка облицованной
поверхности: 3 мин.; Г1 и Г2; подмости, шпатель. Гранитчики
Г1 и Г2 очищают облицованную поверхность от раствора
шпателем, затем промывают теплой водой и протирают чистыми тряпками.
|
|
|
|
х) на 1
м2 облицованной поверхности.
