ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ при
МОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ
КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА ОБЛИЦОВКУ ПОВЕРХНОСТЕЙ
АСБЕСТОЦЕМЕНТНЫМИ ЛИСТАМИ
Москва -
1981
Карты трудовых процессов разработаны отделом проектирования отделочных
работ треста Мосоргстрой (М.С. Стесин, Т.И. Певзнер) совместно с ЦНИБ
«Мосстрой» (Л.Ф. Троицкая),
согласованы с Управлением отделочных работ (В.Н. Малин) и одобрены ВНИПИ труда
в строительстве при Госстрое СССР.
Карты трудовых процессов
разработаны на основе изучения и обобщения передового опыта бригад столяров СУ
№ 78 объединения Мосотделстрой (И.А. Тюльпин, А.М. Чуфистов, B.C. Ельников) и рекомендованы к применению в строительном
производстве при облицовке поверхностей асбестоцементными листами.
Содержание

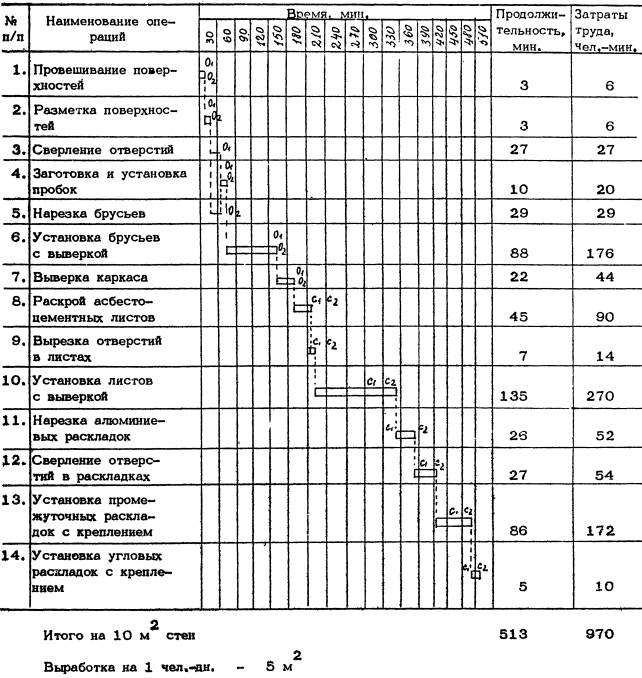

ВВОДНАЯ ЧАСТЬ
к комплекту карт трудовых процессов строительного
производства на облицовку поверхностей асбестоцементными листами
1. В настоящий комплект карт входят следующие карты трудовых
процессов:
- установка каркаса;
- установка асбестоцементных листов.
2. Карты разработаны на основе изучения и обобщения
передового опыта столяров СУ № 78 объединения Мосотделстрой.
3. Режим труда и отдыха принят из условия оптимального темпа
выполнения трудовых процессов в соответствии с «Основами методики технического
нормирования труда в строительстве».
4. Плоские асбестоцементные листы, выпускаемые с покрытием
лицевой поверхности декоративными слоями и без покрытий, применяют для
облицовки стен интерьеров зданий общественного назначения с повышенными
требованиями к огнезащите. Облицовку стен асбестоцементными листами выполняют
путем навески их на деревянный каркас, прикрепляемый к стене.
5. До начала работ по картам трудовых процессов прорабу или
мастеру необходимо провести инструктаж рабочих о правилах производства работ и
технике безопасности.
ГРАФИК ТРУДОВОГО
ПРОЦЕССА
|
Карта трудового процесса строительного производства
|
Разработана
трестом Мосгорстрой Главмосстроя с участием ЦНИБ «Мосстрой»
|
|
Установка каркаса
|
Рассмотрена,
откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для
внедрения в строительное производство
|
|
Входит
в комплект карт на облицовку поверхностей асбестоцементными листами
|
1.1. Карта предназначена для организации труда рабочих при
установке каркаса при облицовке поверхностей асбестоцементными листами.
1.2. Показатели
производительности труда:
|
|
местные
нормы
|
Эконом,
эффект
|
|
|
по
карте
|
§
4-6-78
|
|
выработка на 1 чел.-дн„ м2
|
15,6
|
12,3
|
|
|
затраты труда на 10
м2 , чел.-час.
|
5,13
|
6,5
|
21
%
|
Примечание: в затраты труда входит
время на подготовительно-заключительные работы (5 %) и отдых (10 %).
2.1. До начала работ необходимо:
- закончить строительно-монтажные работы и работы, связанные
с мокрыми процессами (устройство цементных стяжек, штукатурные работы и др.);
- подготовить инструменты, приспособления и инвентарь,
проверить прочность и устойчивость подмостей.
2.2. Во время работы температурно-влажностный режим в
помещении должен соответствовать режиму эксплуатации; в зимнее время работы
выполняют при постоянно действующих отоплении и вентиляции.
2.3. Облицовка стен должна производиться в соответствии с
нормами и правилами главы СНиП III-21-73,
раздел 2.
2.4. Элементы деревянных каркасов необходимо поставлять
антисептированными с влажностью не более 18 % и антиперированными.
2.5. При производстве работ должны выполняться правила
техники безопасности и охраны труда рабочих согласно СНиП III-4-80 «Техника безопасности в
строительстве».
3.1. Исполнители:
столяр IV
разряда (С1) - 1
столяр III
разряда (С2) - 1
3.2. Инструменты, приспособления и
инвентарь
|
Наименование,
назначение и основные параметры
|
ГОСТ, № чертежа, изготовитель
|
Количество
|
|
Электросверлилка ИЭ-1032
(до 9 мм)
|
ГОСТ 8524-75
|
1
|
|
Шуруповерт реверсивный
ИЭ-3602А
|
ТУ 22-4019-77
|
1
|
|
Молоток плотничий
|
ГОСТ 11042-72
|
1
|
|
Молоток слесарный
|
ГОСТ 2310-70
|
1
|
|
Рубанок с одиночным ножом
|
ГОСТ 14664-69
|
1
|
|
Топор плотничный
|
ГОСТ 18578-73
|
1
|
|
Ножовка по дереву
|
ТУ 14-1-302-72
|
2
|
|
Пассатижи
|
ГОСТ 17438-72
|
2
|
|
Отвертка
слесарно-монтажная
|
ГОСТ 17199-71
|
1
|
|
Отвес ОТ-200
|
ГОСТ 7948-71
|
1
|
|
Уровень гибкий (водяной)
|
ТУ 22-11-760-72
|
1
|
|
Уровень строительный
|
ГОСТ 9416-76
|
1
|
|
Рейка контрольная
|
Черт. №1226 трест»
Мосоргстрой*
|
1
|
|
Метр складной деревянный
|
ОСТ 149-71 Латвийской ССР
|
2
|
|
Стол для нарезки брусьев
|
Изготавливается по месту
|
1
|
|
Универсальные
сборно-разборные передвижные подмости:
|
Черт, № 611.00.00
Управления механизации отделочных работ Главмосстроя**
|
2
|
4.1. Установку каркаса выполняют в следующей
последовательности:
- провешивание поверхности;
- разметка стен для установки пробок;
- сверление отверстий для установки пробок;
- заготовка и установка пробок;
- нарезка брусьев;
- установка брусьев с креплением.

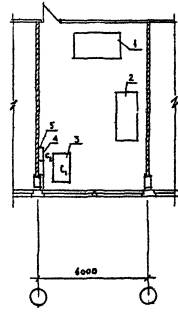

4.2. Схема организации рабочего места
С1, С2 - столяры
1 - стол для
нарезки брусьев
2 - подмости

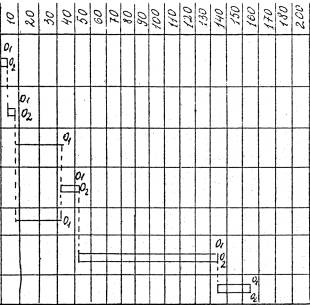

4.3. График трудового процесса
|
№ п/п
|
Наименование операций
|
Время, мин.
|
Продолжительность, мин.
|
Затраты труда, чел.-мин.
|
|
|
|
|
|
1
|
Провешивание поверхностей
|
3
|
6
|
|
|
2.
|
Разметка поверхностей
|
3
|
6
|
|
|
3.
|
Сверление отверстий
|
27
|
27
|
|
|
4.
|
Заготовка и установка пробок
|
10
|
20
|
|
|
5.
|
Нарезка брусьев
|
29
|
29
|
|
|
6.
|
Установка брусьев с выверкой
|
88
|
176
|
|
|
7.
|
Выверка каркаса
|
22
|
44
|
|
|
ИТОГО
на 10 м2
стен
|
182
|
308
|
|
4.4. Описание операций
|
№ по графику
|
Наименование операций, их
продолжительностьх/, исполнители, орудия труда
|
|
1.
|
Провешивание поверхностей;
3 мин; С1 и С2; отвес, молоток, подмости. Столяр С1,
стоя на подмостях, в верхнем углу на расстоянии 30 - 40
см от лузга стены и потолка примораживает гвоздь, с
которого спускает шнур с отвесом. Столяр С2, стоя на полу,
примораживает внизу по отвесу второй гвоздь. К шляпкам гвоздей привязывают
туго натянутый шнур и посредине него забивают еще один гвоздь. То же самое
делают у другого угла стены и между гвоздями одной и другой стороны
натягивают шнуры по горизонтали, по этим шнурам также забивают промежуточные
гвозди, затем натягивают шнуры по диагоналям стены (рис. 1 и 2). Высота
забитых гвоздей показывает, где на стене имеются выступы и углубления. Один
из максимальных выступов принимают за контрольный и по нему выравнивают
высоту вбитых гвоздей.
|
|
2
|
Разметка поверхностей, 3 мин; С1. и
С2; метр, рейка, подмости. Столяры С1 и С2 производят
разметку стен для установки пробок при помощи рейки и метра (по 3-4 отметки
под каждый вертикальный брус и в двух уровнях по горизонтали с шагом 50-60 см).
|
|
3
|
Сверление отверстий; 27 мин; С1;
электросверлилка, подмости. Столяр С1 производит сверление
отверстий глубиной 6-8 см
для установки пробок при помощи электросверлилки.
|
|
4
|
Заготовка и установка
пробок;
10 мин; С1 и С2; топор, молоток, подмости, ножовка.
Столяр С1
производит заготовку пробок.
Столяр С2
забивает пробки молотком в высверленные отверстия.
|
|
5
|
Нарезка брусьев; 29 мин; С2;
ножовка, метр складной, стол.
Столяр С2 производит нарезку брусьев
ножовкой, предварительно разметив их по заданным размерам (рис. 3).
|
|
6
|
Установка брусьев с
выверкой;
88 мин; С1 и С2; молоток, шуруповерт, отвертка,
пассатижи, отвес, подмости.
Столяры С1 и С2
устанавливают сначала вертикальные брусья с шагом 50-60 см
(в зависимости от ширины панели), и крепят их к пробкам шурупами (рис. 4).
Установленные брусья
выверяют по отвесу. Если имеются отклонения от вертикали, то под брусья
подкладывают деревянные клинья требуемой толщины и крепят их к брусьям гвоздями.
После установки
вертикальных брусьев производится установка горизонтальных брусьев между
вертикальными с креплением их шурупами к пробкам (рис. 5).
|
|
7
|
Выверка каркаса; 22 мин; С1
и С2; отвес, контрольная рейка, уровень. Столяры С1 и С2
производят выверку установленного каркаса на вертикальность и
горизонтальность при помощи отвеса и двухметровой контрольной рейки с
уровнем.
|
х/ на 10 м2 стен
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
|
Карта
трудового процесса строительного производства
|
Разработана
трестом Мосгорстрой Главмосстроя с участием ЦНИБ «Мосстрой»
|
|
Установка асбоцементных листов
|
Рассмотрена,
откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для
внедрения в строительное производство
|
|
Входит
в комплект карт на облицовку поверхностей асбестоцементными листами
|
1. Карта предназначена для организации труда рабочих при
облицовке поверхности асбоцементными листами.
2. Показатели
производительности труда.
|
|
местные
нормы
|
Эконом,
эффект
|
|
|
по
карте
|
§
4-6-78
|
|
выработка
на 1 чел.-дн„ м2
|
7,25
|
5,7
|
|
|
затраты
труда на 10 м2
, чел.-час.
|
11,03
|
14,0
|
21,2
%
|
Примечание:
в затраты труда входит время на подготовительно-заключительные работы (5 %) и
отдых (12 %).
2.1. До начала работ необходимо:
- подготовить инструменты, приспособления и инвентарь;
- проверить прочность и устойчивость подмостей.
2.2. Асбоцементные листы должны соответствовать требованиям
технических условий 4001-120-77:
- изделия должны иметь правильную прямоугольную форму в
плане; отклонение от прямоугольности, измеряемое максимальным зазором
между стороной угольника и кромкой изделия, не должно быть более 3
мм;
- кромки изделий должны быть прямолинейными, отклонение
кромок от прямой, измеряемое максимальным зазором между линейкой длиной 1
м и кромкой изделий, не должно быть более 2
мм;
- сколы на кромках глубиной более 2
мм на лицевой поверхности изделий и глубиной более
5 мм
на нелицевой поверхности длиной более 12
мм в количестве более 3 штук на длине 1
м не допускаются;
- поверхность изделий должна быть плоской, отклонение от
плоскости, измеряемое максимальным зазором между линейкой длиной 1
м и поверхностью изделий, не должно быть более 4
мм для прессования изделий и более 8
мм для непрессованных изделий;
- правила приемки изделий должны соответствовать ГОСТ
13124-75;
- изделия должны храниться в закрытых складах, уложенные
горизонтально в стопы высотой не более 1
м на ровное основание.
2.3. Облицованная поверхность должна быть ровной, не иметь
сквозных и поверхностных трещин, сколов, пробоин; искривления поверхности во
всех направлениях не должно превышать 3
мм при проверке двухметровой рейкой.
2.4. Влажность воздуха в помещениях в период эксплуатации не
должна превышать 60 %.
2.5. При производстве работ должны выполняться правила техники
безопасности и охраны труда рабочих согласно СНиП III-4-80 «Техника безопасности в
строительстве».
3.1. Исполнители:
столяр IV
разряда (С1) - 1
столяр III
разряда (C2)
- 1
3.2. Инструменты, приспособления
и инвентарь
|
Наименование,
назначение и основные параметры
|
ГОСТ,
№ чертежа изготовителя
|
Количество
|
|
Электросверлилка ИЭ-1032
(до 9 мм)
|
ГОСТ 8524-75
|
1
|
|
Шуруповерт реверсивный ИЭ-3602А
|
ТУ 22-4019-77
|
2
|
|
Отвертка
слесарно-монтажная
|
ГОСТ 17199-71
|
2
|
|
Коловорот с трещеткой
|
ГОСТ 7467-75
|
2
|
|
Пассатижи
|
ГОСТ 17438-72
|
2
|
|
Ножовка по металлу
|
ГОСТ 17270-71
|
1
|
|
Станок для резки
асбоцементных листов
|
Черт. СУ-3 треста
Мосотделстрой № 11х/
|
1
|
|
Угольник металлический
|
ТУ 22-2785-73
|
1
|
|
Отвес ОТ-200
|
ГОСТ 7948-71
|
2
|
|
Уровень строительный
|
ГОСТ 9416-76
|
2
|
|
Метр складной деревянный
|
ОСТ 149-71 Латвийской ССР
|
2
|
|
Стол для нарезки раскладок
|
Изготавливается по месту
|
1
|
|
Универсальные
сборно-разборные передвижные подмости
|
Черт. 611.00.00 Управления
механизации отделочных работ хх/
|
|
|
|
|
Очки защитные
|
ГОСТ 9496-60
|
2
|
3.3. Расход материалов на 100
м2 стен:
асбестоцементные листы - 105
м2.
4.1. Работы по установке асбестоцементных листов выполняются
в следующей последовательности:
- раскрой асбестоцементных листов;
- вырезка отверстий в листах для электро- и сантехнической
арматуры;
- установка листов с временным креплением;
- нарезка алюминиевых раскладок с разметкой;
- сверление отверстий в раскладках;
- установка промежуточных раскладок с креплением;
- установка угловых раскладок с креплением.
4.2. Схема организации рабочего
места
С1, С2, - столяры;
1 - стол для нарезки раскладок;
2 - станок для нарезки асбоцементных листов;
3 - подмости;
4 - асбестоцементные листы;
5 - деревянный каркас

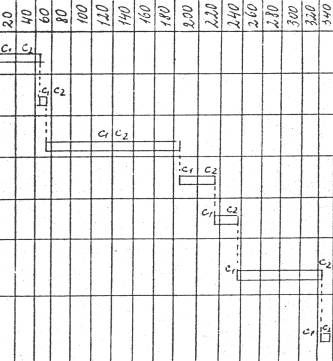

4.3. График трудового процесса
|
№ п/п
|
Наименование операций
|
Время, мин.
|
Продолжительность, мин.
|
Затраты труда, чел.-мин.
|
|
|
|
|
|
1.
|
Раскрой асбестоцементных листов
|
45
|
90
|
|
|
2.
|
Вырезка отверстий в листах
|
7
|
14
|
|
|
3.
|
Установка листов с выверкой.
|
135
|
270
|
|
|
4.
|
Нарезка алюминиевых раскладок •
|
26
|
52
|
|
|
5.
|
Сверление отверстий в раскладках
|
27
|
54
|
|
|
6.
|
Установка промежуточных раскладок с креплением
|
86
|
172
|
|
|
7
|
Установка угловых раскладок с креплением
|
5
|
10
|
|
|
ИТОГО
на 10 м2
стен
|
331
|
662
|
|
4.4. Описание операций
|
№ по графику
|
Наименование операций, их продолжительностьх/,
исполнители, орудия труда, характеристика приемов труда
|
|
1
|
Раскрой асбоцементных листов; 45 мин.; С1 и С2; станок для
резки листов.
Столяр С2 подносит листы к станку, предварительно
разметив их по заданным размерам, столяр С1 производит нарезку
листов на станке (рис. 1).
|
|
|
Вырезка отверстий в листах; 7 мин; С1 и С2; коловорот,
стол.
Столяры С1 и С2
(самостоятельно) производят вырезку отверстий в листах для
различного вида проводок.
|
|
3
|
Установка листов с выверкой; 135 мин; С1 и С2; молоток,
отвесу подмости.
Столяр С1 устанавливает первой лист, а
столяр С2 одновременно закрепляет его деревянными раскладками,
пришитыми гвоздями к каркасу; на расстоянии 12-15
мм устанавливают второй лист и также временно
закрепляют (рис. 2). Аналогично
устанавливают все последующие листы.
Установленные листы выверяют по отвесу.
|
|
4.
|
Нарезка алюминиевых
раскладок;
26 мин; С1 и С2; ножовка, стоя.
Столяр С2 подносит
раскладки к столу, а столяр С1 производит их нарезку,
предварительно разметив их
по заданным размерам (рис. 3).
|
|
5.
|
Сверление отверстий в
раскладках;
27 мин: С1 и С2; электросверлилка, стол.
Столяры. С1 и С2 (самостоятельно) производят
сверление отверстий для шурупов через каждые 60-65 см
друг от друга с предварительной разметкой мест сверления.
|
|
6.
|
Установка промежуточных
раскладок с креплением; 86 мин: С1 и С2; шуруповерт, отвертка,
пассатижи, подмости.
Столяры С1 и С2 (самостоятельно)
устанавливают промежуточные раскладки, закрывая ими швы между установленными
листами. Раскладки крепят к каркасу шурупами при помощи шуруповерта (рис. 4). Перед установкой раскладок
временное крепление снимается.
|
|
7.
|
Установка угловых
раскладок с креплением; 5 мин; С1 и С2;
шуруповерт,
отвертка, пассатижи, подмости.
Столяры С1 и С2 (самостоятельно)
устанавливают угловые раскладки в местах примыкания к дверным проемам, в
углах помещения и т.д., прикрепляя их к каркасу шурупами при помощи
шуроповерта.
|
Рис.
1
Рис.
2
Рис. 3
Рис.
4
