КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ ККТ-8.0-4
ККТ-8.0-8.4-74
ККТ-8.0-7.5-74
ККТ-8.0-15.6-74
ТЕРРАЗИТОВАЯ ШТУКАТУРКА
Ярославль 1977
Содержание
Карты предназначены для организаций труда рабочих
при производстве штукатурных работ.
1. В настоящий
комплект входят карты трудовых процессов:
- оштукатуривание
откосов и подготовка поверхностей под терразитовую штукатурку;
- нанесение
терразитового раствора на фасады зданий;
- обработка
терразитовой штукатурки под фактуру.
При подготовке карт
использованы составленные ЦНИИОМТП Госстроя СССР Руководства по организации
труда при производстве строительно-монтажных работ, разработанные ВНИПИ труда в
строительстве карты трудовых процессов и аналогичные материалы, выпущенные
другими организациями.
2. Данные карты
разработаны на основе изучения и обобщения передового опыта бригад штукатуров
СУОР-5 Вильнюсского стройтреста Минстроя Литовской ССР. При изучении отобраны и
включены в настоящие карты наблюдавшиеся в этих бригадах наиболее рациональные
приемы труда с применением усовершенствованных инструментов и приспособлений.
3. Данные о
продолжительности выполнения работ и затратах труда получены на основе
наблюдений методом фотоучета и хронометража.
4. Внедрение данных карт трудовых процессов позволит
сократить затраты по сравнению с ЕНиР от 14,5% до 42,5% за счет улучшения
организации труда, рационального разделения труда и применения средств малой
механизации.
|
Карта трудового процесса строительного
производства
|
|
|
|
Разработана
трестом Оргтехстрой Минстроя Литовской ССР. Рассмотрена, откорректирована и
рекомендована ИОМТПС Минстроя СССР для внедрения в строительное производство
|
|
Входит в комплект карт
ККТ-8.0-4 "Терразитовая штукатурка"
|
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТ
1.1 Карта
предназначена для организации труда рабочих при подготовке поверхности гладких
кирпичных стен фасадов под терразитовую штукатурку. Количество проемов более 20%.
1.2.
Показатели производительности труда
|
Наименование
|
По карте
|
По ЕНиР
|
|
Выработка на чел.-день подготовленной
поверхности, м2
|
4,6
|
2,66
|
|
Затраты труда на 1 м2 поверхности,
чел.-ч
|
1,74
|
3,0
|
Примечание. В затраты труда включено время на подготовительно-заключительные
работы (4%) и отдых (12%).
Снижение затрат
труда и повышение выработки рабочих достигается в результате сокращения работ
по устройству маяков, подготовительного слоя и сокращения численного состава
звена штукатуров по сравнению с ЕНиР.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИИ ПРОЦЕССА
2.1. До начала работ
по оштукатуриванию фасадов должны быть установлены и оконопачены коробки
балконных дверей и окон, закончена установка балконных ограждений, а также
другие работы, выполнение которых может повредить штукатурку,
2.2. К началу работ
по подготовке поверхностей наружных стен в соответствии с проектом
устанавливают леса, доставляется на рабочее место необходимый материал,
инструмента и приспособления.
2.3. Работы следует
выполнять соблюдая правила техники безопасности и охраны труда рабочих в
соответствии с СНиП III-А.II-70 §
17.
2.4. Режим труда и
отдыха определен из условия оптимально высокого темпа выполнения трудовых
процессов в соответствии с "Основами методики технического нормирования
труда в строительстве", выпуск 1, приложения 2 и 3.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
Штукатур V разряда (Ш1) - 1
Штукатур III разряда (Ш2) - 1
3.2.
Инструменты, приспособления и инвентарь
|
Наименование, назначение
и основные параметры
|
ГОСТ, №
чертежа
|
Количество,
шт.
|
|
Кельма
|
ГОСТ 9533-66
|
2
|
|
Молоток
|
ГОСТ 11042-64
|
1
|
|
Отвес
|
ГОСТ 7948-63
|
1
|
|
Уровень
|
ГОСТ 9416-67
|
1
|
|
Метр
|
ГОСТ 7253-54
|
1
|
|
Лопата растворная
|
ГОСТ 3620-63
|
1
|
|
Кисть-макловица
|
ГОСТ 10597-65
|
1
|
|
Ящик штукатурный
|
Чертеж № 458 треста Оргтехстрой
Минстроя Лит.CCР*
|
1
|
|
Терка
|
Там же, № 4687
|
2
|
|
Ведро
|
РТУ 632-65
|
2
|
|
Рейки деревянные (15´40; 20´60; 15´20)
|
Изготавливаются на месте
|
10 м
|
|
Правило контрольное
|
Чертеж № И-329.00 института ОМТПС Минстроя
СССР**
|
1
|
* 232009, г.Вильнюс, ул.Пшевальского, 7.
**150024,
г.Ярославль, ул.Щапова, 20.
3.3. Расход материалов на 10 м2
оштукатуренной поверхности откосов обыкновенным раствором
|
Наименование
материалов
|
Гост, марка
|
Ед. изм.
|
Количество
|
|
Раствор известковый
Цемент
|
1:3
М 400
|
м3
кг
|
0,25
50
|
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1.
Оштукатуриваемые поверхности очищаются от пыли, удаляются наплывы и другие
дефекты. Производится разбивка поверхности на камни (согласно проекту) и
определяется толщина намета по всему фасаду. Маяками при этом служат пояски
оконных и дверных проемов.
4.2. Выверку
вертикальных (боковых) откосов оконных проемов и деревянных реек под русты
производят путем провешивания их при помощи 400-600-граммового отвеса,
опушенного через все этажи от окна верхнего этажа. Для выверки горизонтальных
откосов, сливов и деревянных реек натягивают шнур по линиям их граней вдоль
фасада.
4.3. Операции по
устройству откосов и прибивку деревянных реек для рустов выполняют в следующем
порядке: устанавливают направляющие рейки по правилу с отвесом, набрасывают
раствор кельмой и разравнивают его при помощи полутерков и терок. Рейки для
образования рустов крепятся гвоздями в швы кладки. До прибивки деревянных реек
их необходимо замочить в воде для облегчения снятия после выполнения
терразитовой штукатурки. Форма реек трапецеидальная.
С фасадной стороны
шесте с откосом выполняют поясок шириной 40 мм, служащий маяком как для
прибивки деревянных реек под русты, так и для выполнения терразитовой
штукатурки.
4.4. Организация
рабочего места

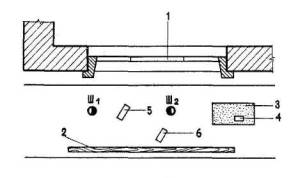

Ш1, Ш2 - рабочие места штукатуров;
1 - оконный проем; 2 - деревянное правило; 3 - ящик для раствора; 4 - лопата; 5
- полутерок; 6 - терка
4.5. График
трудового процесса
4.6. Описание операций
|
№ по графику
|
Наименование
операций, их продолжительность, исполнители и орудия труда
|
|
1
|
ОЧИСТКА ПОВЕРХНОСТЕЙ ОТ ПЫЛИ И НАПЛЫВОВ
РАСТВОРА;
3 мин; Ш1 и Ш2;
кельма, молоток, кисть-макловица, ведро.
Штукатуры Ш1 и Ш2
очищают поверхность от пыли, наплывов раствора и др. дефектов
|
|
2
|
РАЗМЕТКА ОТКОСОВ И ПОЯСКОВ НА ПРОЕМАХ
ФАСАДА;
6 мин; Ш1 и Ш2;
метр, молоток, рейки деревянные, правило контрольное, отвес, уровень.
Штукатуры Ш1 и Ш2
провешивают фасад и производят разбивку поверхности на камни согласно проекту
|
|
3
|
УСТАНОВКА ДЕРЕВЯННЫХ РЕЕК;
7 мин; Ш1 и Ш2;
рейки деревянные, молоток, отвес, уровень, правило.
Штукатуры Ш1 и Ш2 по
отметкам прикрепляют деревянные рейки вокруг оконных и дверных проемов для
оштукатуривания откосов и выполнения маячных поясков
|
|
|
4
|
НАНЕСЕНИЕ РАСТВОРА НА ПОВЕРХНОСТЬ
ОТКОСА;
16 мин; Ш1 и Ш2;
кельмы, лопата, полутерок.
Штукатуры Ш1 и Ш2 с помощью кельм и
полутерок оштукатуривают откосы и пояски, увеличивая толщину намета к оконной
или дверной коробке
|
|
5
|
РАЗРАВНИВАНИЕ И ЗАТИРКА РАСТВОРА НА
ОТКОСАХ ПРОЕМОВ И ПОЯСКОВ;
13 мин; Ш1 и Ш2;
полутерок, терки, кисть-макловица, ведра, кельмы.
Штукатуры Ш1 и Ш2
с помощью полутерков и терок разравнивают нанесенный на откосы раствор,
затирают его терками и формируют поясок по периметру проема
|
|
|
Карта трудового процесса строительного
производства
|
|
|
|
Разработана
трестом Оргтехстрой Минстроя Литовской ССР. Рассмотрена, откорректирована и
рекомендована ИОМТПС Минстроя СССР для внедрения в строительное производство
|
|
Входит в комплект карт
ККТ-8.0-4 "Терразитовая штукатурка"
|
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТ
1.1. Карта
предназначена для организации труда рабочих при выполнении терразитовой
штукатурки гладких кирпичных стен с проемностъю более 20%.
1.2.
Показатели производительности труда
|
Наименование
|
По карте
|
По ЕНиР (в ручную)
|
|
Выработка на 1 чел.-день оштукатуренной поверхности,
м2
|
16,0
|
9,2
|
|
Затраты труда на 1 м2 оштукатуренной поверхности,
чел.-ч
|
0,5
|
0,87
|
Примечание. В затраты труда включено время на подготовительно-заключительные
работы (4%) и отдых (12%),
Снижение затрат
труда и повышение выработки рабочих достигается за счет механизированного
нанесения слоев терразитовой штукатурки без устройства подготовительного
слоя-штукатурки и сокращения численного состава звена штукатуров по сравнению с
ЕНиР.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ
необходимо:
- подготовить
основание - промаячить и оштукатурить откосы и пояски проемов;
- разметить и
прибить деревянные рейки под русты;
- приготовить
терразитовый раствор;
- доставить на
рабочее место инструменты и материалы.
2.2. Работы следует
выполнять соблюдая правила техники безопасности и охраны труда рабочих в соответствии
со СНиП III-A.II-70 § 17.
2.3. Режим труда и
отдыха определен из условия оптимально высокого темпа выполнения трудовых
процессов в соответствии с "Основами методики технического нормирования
труда в строительстве", выпуск 1, приложения 2 и 3.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
Штукатур V разряда (Ш1) - 1
Штукатур III разряда (Ш2) - 1
3.2.
Инструменты, приспособления и инвентарь
|
Наименование,
назначение и основные параметры
|
Гост, №
чертежа
|
Количество,
шт.
|
|
Штукатурный агрегат (в комплекте)
ША-2Б
|
Чертеж № 5116.000 треста Оргтехстрой
Минстроя Лит.ССР*
|
1
|
|
Компрессор
|
СО-7А
|
1
|
|
Кельма
|
ГОСТ 9533-66
|
2
|
|
Лопата растворная
|
ГОСТ 3620-63
|
1
|
|
Ковш для дозировки слюды
|
ГОСТ 7945-63
|
1
|
|
Полутерок деревянный
|
Чертеж № И-327.00 Института ОМТПС
Минстроя CCCР**
|
2
|
|
Правило контрольное с оковкой
|
То же № И-329.00
|
1
|
|
Ведро
|
РТУ 632-65
|
1
|
* 232009, г.Вильнюс, ул.Пшевальского, 7.
**150024,
г.Ярославль, ул.Щапова, 20.
3.3. Расход материалов на 10 м2
оштукатуренной поверхности
|
Наименование
материалов
|
Гост, марка
|
Eд. изм.
|
Количество
|
|
Раствор известковый
Гравий сеяный
Цемент
Слюда
|
1:3
Ф 6-8 мм
М 400
ГОСТ 10481-63
|
м3
"
кг
"
|
0,2
0,15
20
0,3
|
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по
нанесению терразитового раствора на поверхность стен выполняют в следующем порядке:
- производится
доработка готового известкового раствора (добавка цемента, гравия, слюды,
песка, известкового молока, пигментов);
- подача готового
терразитового раствора в компрессорную форсунку с выходным отверстием не менее
12 мм и нанесение его на поверхность стен слоем в 8-10 мм. В зависимости от
требуемой толщины намета штукатурка наносится в 2-3 слоя;
- выравнивание слоя
штукатурки правилами и полутерками до уровня маяков.
4.2. Раствор на
поверхности стен наносят без пропусков. Толщина каждого слоя не должна
превышать 10 мм.
4.3. Организация

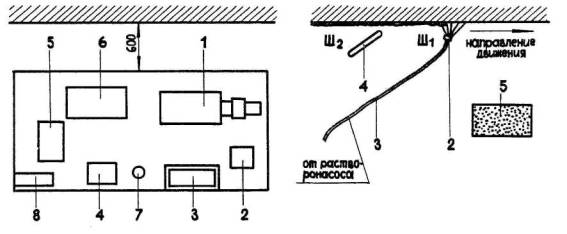

рабочего места
а) подготовка раствора:
1 - растворосмеситель; 2 - ящик со слюдой; 3 - известковое молоко; 4 - песок; 5
- гравий ф 6-8 мм; 6 - цемент; 7 - вода; 8 - компрессор
б) нанесение терразитового раствора:
1- оштукатуриваемая поверхность; 2 - форсунка; 3 - шланги; 4 - правило
(полутерок); 5 - ящик для раствора

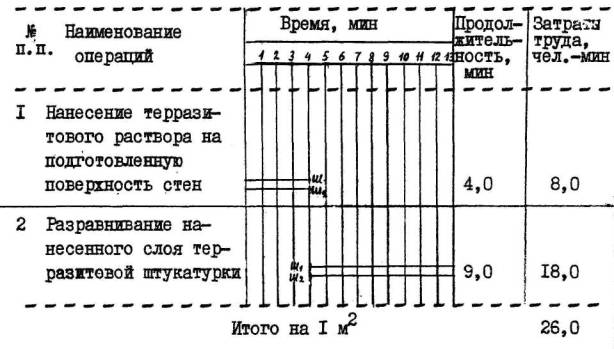

4.4. График
трудового процесса
4.5. Описание операций
|
№ по графику
|
Наименование
операций, их продолжительность, исполнители и орудия труда
|
|
|
НАНЕСЕНИЕ ТЕРРАЗИТОВОГО РАСТВОРА НА ПОДГОТОВЛЕННУЮ
ПОВЕРХНОСТЬ СТЕН;
4 мин; Ш1 и Ш2;
компрессорная форсунка, контрольное правило, кельмы.
Штукатуры Ш1
и Ш2 с помощью форсунки наносят готовый терразитовый раствор на
поверхность стен. Ш1 работает форсункой, а Ш2 ему помогает
|
|
|
2
|
РАЗРАВНИВАНИЕ НАНЕСЕННОГО СЛОЯ ТЕРРАЗИТОВОЙ
ШУКАТУТКИ;
9 мин; Ш1 и Ш2; контрольное
правило, полутерок, терка, кельма.
Ш1 и Ш2, окончив
нанесение слоя на захватке, производят разравнивание его полутерками,
придерживаясь плоскости поясков проемов как маяков. Подправка отдельных мест
производится собранным раствором кельмами и полутерком
|
|
|
Карта трудового процесса строительного
производства
|
|
|
|
Разработана
трестом Оргтехстрой Минстроя Литовской ССР. Рассмотрена, откорректирована и
рекомендована ИОМТПС Минстроя СССР для внедрения в строительное производство
|
|
Входит в комплект карт
ККТ-8.0-4 "Терразитовая штукатурка"
|
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЙ КАРТЫ
1.1. Карта
предназначена для организации труда рабочих при обработке оштукатуренных
поверхностей под терразит и разделке площади фасадов на прямоугольные камни.
1.2.
Показатели производительности труда
|
Наименование
|
По карте
|
По ЕНиР
|
|
Выработка на 1 чел.-день обработанной
штукатурки, м2
|
17,0
|
14,5
|
|
Затраты труда на 1 м2 обработанной
поверхности, чел.-ч
|
0,47
|
0,55
|
Примечание. В затраты труда включено время на подготовительно заключительные
работы (4%) и отдых (15%).
Снижение затрат
труда и повышение выработки рабочих достигается в результате применения
наиболее совершенной технологии и инструментов.
2. УСЛОВИЯ И ПОДГОТОВКА
ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ
по обработке поверхностей под терразит необходимо дать штукатурке просохнуть в
течение 20-24 часов (срок зависит от температуры воздуха), то есть до такого
состояния, когда верхний слой штукатурки при циклевке начинает осыпаться.
2.2. Разделку
поверхностей на камни выполняют после циклевки штукатурки.
2.3. Работы следует
выполнять соблюдая правила техники безопасности и охраны труда рабочих в
соответствии с СНиП III-A.II-70 § 17.
2.4. Режим труда и
отдыха определен из условия оптимально высокого темпа выполнения трудовых
процессов в соответствии с "Основами методики технического нормирования
труда в строительстве", выпуск 1, приложения 2 и 3.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
Штукатур V разряда (Ш1) - 1
Штукатур III разряда (Ш2) - 1
3.2.
Инструменты, приспособления и инвентарь
|
Наименование,
назначение и основные параметры
|
Гост, №
чертежа
|
Количество,
шт.
|
|
Кельма
|
ГОСТ
9533-66
|
2
|
|
Отвес
|
ГОСТ
7948-63
|
1
|
|
Терка
специальная
|
Чертеж № 4687
треста Оргтехстрой Минстроя Литовской ССР*
|
2
|
|
Щетка
волосяная
|
ГОСТ
10597-65
|
1
|
|
Шнур
разметочный
|
ГОСТ 17306-71
|
50 м
|
|
Молоток
|
ГОСТ
11042-72
|
1
|
|
Клещи
|
ГОСТ 14184-69
|
1
|
|
Отрезовка типа
ОШ-1
|
ГОСТ
9533-66
|
1
|
|
Компрессор для
обеспыливания поверхности
|
СО-7А
|
1
|
|
Респиратор
|
РУ-60 м
|
1
|
* 232009, г.Вильнюс, ул.Пшевальского, 7.
4. ТЕХНОЛОГИИ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по
обработке терразитовой штукатурки выполняют в следующем порядке:
- обрабатывают
поверхность специальной теркой;
- обеспыливают
поверхность сжатым воздухом;
- производят
разделку поверхности на камни (согласно проекту).
4.2. Обработка
поверхности терразитовой штукатурки должна производиться после необходимой
выдержки выравненного слоя.
4.3. Разделка рустов
по горизонтали и вертикали выполняется после циклевки поверхности штукатурки.
Разделка рустов производится снятием реек, оставленных ранее в слое штукатурки,
русты при этом получаются гладкими и отформованными. Для улучшения
контрастности русты могут быть окрашены в белый или другой цвет.

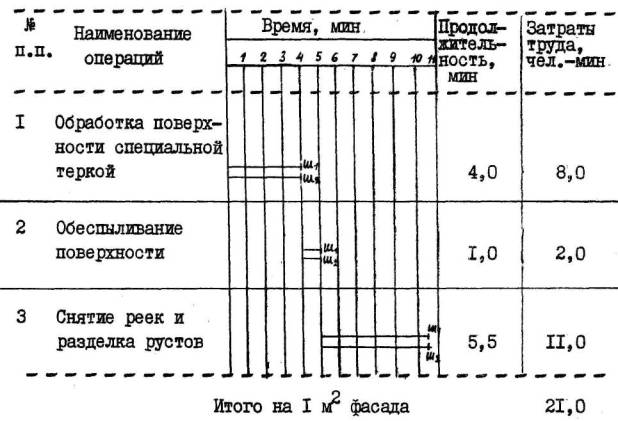

4.4. График
трудового процесса
4.5. Описание операций
|
№ по графику
|
Наименование
операций, их продолжительность, исполнители и орудия труда
|
|
1
|
ОБРАБОТКА
ПОВЕРХНОСТИ СПЕЦИАЛЬНОЙ ТЕРКОЙ;
4 мин; Ш1
и Ш2; терка специальная.
Штукатуры Ш1
и Ш2 производят циклевку поверхности штукатурки равномерными
круговыми движениями терки до обнажения слюды в штукатурном слое и создания
равномерной зернистой шероховатой фактуры
|
|
|
2
|
ОБЕСПЫЛИВАНИЕ ПОВЕРХНОСТИ СЖАТЫМ
ВОЗДУХОМ;
1 мин; Ш1 и Ш2; форсунка,
волосяная щетка, респиратор.
Штукатуры Ш1
и Ш2 очищают поверхность штукатурки, сдувая выкрошенный раствор и
пыль
|
|
|
3
|
РАЗДЕЛКА РУСТОВ;
5,5 мин; Ш1
и Ш2; клещи, молоток, кельма.
Штукатуры Ш1
и Ш2 снимают рейки с оштукатуренной и отциклеванной поверхности при
помощи клещей и кельмы. При необходимости подправляют и подкрашивают русты
|
|
