Трубы, фасонные части из высокопрочного чугуна с шаровидным графитом для сварных соединений теплосетей, тип соединения - нахлесточный

Технические условия
ТУ 1461-065-50254094-2004

Держатель подлинника - ОАО ЛМЗ «Свободный сокол»



Дата введения с 01.06.2004





РАЗРАБОТАНЫ



Директор по новым технологиям

ОАО ЛМЗ «Свободный сокол»

_________________И.Б. Лужанский

«   17   »   05   2004 г



Начальник технического отдела

ОАО ЛМЗ «Свободный сокол»

_________________А.В. Минченков

«  28  »   04 2004 г



Начальник отдела №13

ОАО «НПО ЦКТИ»

__________________А.А. Ланин

«  14  »   05   2004 г

Содержание

1 Область распространения

Настоящие технические условия распространяются на трубы и фасонные части, изготовленные из высокопрочного чугуна с шаровидным графитом (ЧШГ) и предназначенные для трубопроводов тепловых сетей со следующими параметрами:

- температура транспортируемой воды до плюс 150ºС включительно;

- допустимое рабочее давление в трубопроводе до 1,6 МПа включительно.

Настоящие технические условия определяют требования к трубам из ЧШГ для изготовления сварных трубопроводов с нахлесточным соединением. Трубы изготовлены центробежным способом литья. Фасонные части изготовлены методом литья (ФЛЧ) или с применением сварки (ФСЧ).

Настоящие технические условия содержат требования к материалам, размерам, механическим свойствам, методам испытаний труб и фасонных частей с условным проходом (Dу) от 100 до 300 мм.

Изготовитель поставляет трубы и фасонные части с наружным антикоррозионным покрытием.

При заказе на поставку труб необходимо указывать индекс обозначения, условный проход, длину труб, номер настоящих технических условий.

Пример условного обозначения трубы мерной длины (6000 мм) и условного прохода Dу 300 мм:

труба ЧШГН-300×6000. ТУ 1461-065-50254094-2004.

При заказе на поставку фасонных частей необходимо указывать способ изготовления, индекс обозначения, условный проход и, при необходимости, условный проход отростка тройника, номер настоящих технических условий. Наименования и обозначения фасонных частей устанавливаются согласно таблице 1.

Форма и основные размеры труб и фасонных частей указаны в таблицах А.2 - А.11 и на рисунках А.1А.11 Приложения А. Масса труб и фасонных частей, их размеры и предельные отклонения на них даны без учета толщины покрытия.

Таблица 1

Наименование

Обозначение

Таблица

В схемах

В документах

Тройник раструбный

ТР-Н

А.2

Тройник раструб - фланец

ТРФ-Н

А.3

Колено раструбное

УР-Н

А.4

Колено раструб – гладкий конец

УРГ-Н

А.5

Отвод раструбный

ОР-Н

А.6

Отвод раструб – гладкий конец

ОРГ-Н

А.7

Переход раструбный

ХР-Н

А.8

Переход раструб – гладкий конец

ХРГ-Н

А.9

Патрубок фланец - раструб

ПФР-Н

А.10

Патрубок фланец – гладкий конец

ПФГ-Н

А.11

Примечание - К индексу обозначения фасонной добавляется буква «Н», указывающая на нахлесточный тип соединения.

Примеры условных обозначений фасонных частей:

Литая фасонная часть с нахлесточным соединением - тройник раструбный со стволом условного прохода 200 мм и отростком условного прохода 100 мм обозначается следующим образом:

литая ТР-Н 200×100. ТУ 1461-065-50254094-2004.

Сварная фасонная часть с нахлесточным соединением - отвод раструб – гладкий конец с углом 30° и условным проходом 300 мм обозначается следующим образом:

сварная ОРГ-Н 300×30°. ТУ 1461-065-50254094-2004.

Литая фасонная часть с нахлесточнм соединением - переход раструбный с условного прохода 300 мм на 250 мм обозначается следующим образом:

литая ХР-Н 300×250. ТУ 1461-065-50254094-2004.

2 Нормативные ссылки

В настоящих технических условиях использованы ссылки на следующие стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия.

ГОСТ 1497-84 Металлы. Методы испытаний на растяжение.

ГОСТ 3443-87 Отливки из чугуна с различной формой графита. Методы определения структуры.

ГОСТ 7293-85 Чугун с шаровидным графитом для отливок.

ГОСТ 7565-81 Чугун, сталь и сплавы. Метод отбора проб для химического состава.

ГОСТ 9012-59 Металлы. Методы испытаний. Измерение твердости по Бринеллю.

ГОСТ 10692-80 Трубы стальные, чугунные и соединительные части к ним. Маркировка, упаковка, транспортирование, хранение.

ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа.

ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита.

ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы.

ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора.

ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния.

ГОСТ 22536.5-87 Сталь углеродистая и чугун нелегированный. Методы определения марганца.

ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома.

ГОСТ 27208-87 Отливки из чугуна. Методы механических испытаний.

СНиП 2.04.07-86 Тепловые сети.

ВТИ-50254094-ТЧ-24-2001 Изготовление сварных фасонных частей трубопроводов.

ТИ 50254094-С-01-2004 Сварка и контроль трубопроводов теплоснабжения из высокопрочного чугуна.

3 Определения

В настоящих технических условиях используются следующие определения:

3.1 высокопрочный чугун с шаровидным графитом: Тип чугуна, в котором графит присутствует в шаровидной форме.

3.2 труба: Отливка с равномерным каналом, с прямой осью, имеющая гладкий и раструбный концы.

3.3 фасонная часть: Присоединяемое к трубе изделие, которое обеспечивает отклонение, изменение направления трубопровода.

3.4 раструб: Охватывающий конец трубы.

3.5 гладкий конец: Конец трубы, помещаемый в раструб.

3.6 условный проход Dу: Округленное цифровое обозначение условного размера, которое является общим для всех компонентов трубопроводной системы.

3.7 допустимое рабочее давление: Внутреннее давление, исключая скачки давления, которое компоненты трубопровода должны безопасно выдерживать при постоянной работе.

3.8 партия: Количество отливок, из которого выбирается образец для испытаний.

3.9 длина: действительная длина изделия, которая показана на рисунках А.1 - А.9 (приложение А).

Примечание - Для раструбных фасонных частей действительная длина равна полной длине минус глубина, на которую входит гладкий конец в раструб.

4 Технические требования

4.1 Трубы и фасонные части должны соответствовать требованиям настоящих технических условий.

4.2 Трубы и фасонные части должны изготавливаться из высокопрочного чугуна с шаровидным графитом.

4.3 Рекомендуемый химический состав металла, используемого для изготовления труб и фасонных частей приведен в Таблице 2.

Таблица 2

Массовая доля элементов, %

С

Si

Мn

Mg

S

P

Cr

не более

3,20-3,90

1,9-2,8

до 0,25

0,025-0,050

0,010

0,10

0,015

4.4 Микроструктура металла труб и фасонных частей должна быть ферритной с шаровидной формой графита. Доля перлитной составляющей не должна превышать 20%. Наличие графита пластинчатой формы не допускается.

Количество структурно-свободного цементита в микроструктуре не должно превышать 5%.

4.5 Твердость металла труб не нормируется, однако измеряется и заносится в сертификат.

4.6 Механические свойства металла труб и фасонных частей, определяемые при испытании образцов на растяжение, должны быть не менее:

Характеристика

Величина (трубы/фас. части)

- Временное сопротивление σв, МПа

420/420

- Условный предел текучести σт, МПа

300/300

- Относительное удлинение δ, %

10,0/5,0

Примечание - Величина предела текучести контролируется по требованию потребителя.

4.7 Трубы должны выдерживать испытательное гидравлическое давление не менее 5 МПа (50,0 кгс/см). Фасонные части должны выдерживать испытательное гидравлическое давление не менее 2,5 МПа или давление сжатым воздухом не менее 0,1 МПа.

4.8 На наружной и внутренней поверхностях труб и фасонных частей допускаются отдельные литейные дефекты глубиной, не превышающей поле допуска на толщину стенки трубы и фасонных частей.

4.9 Допускается исправление дефектов труб и фасонных частей заваркой с последующей зачисткой мест заварки в соответствии с требованиями п.4.15 настоящих технических условий. После исправления дефектов трубы и фасонные части должны пройти повторное гидроиспытание по 4.7.

4.10 Трубы не должны иметь отклонение от прямолинейности на величину более 0,125 % от их длины.

4.11 Размеры и масса труб и фасонных частей должна соответствовать величинам, указанным в таблицах А.1-А.9 и на рисунках А.1 - А.9 (приложение А). Трубы поставляются мерной длинной (L), равной () мм и (5800 ±30) мм. По заказу потребителя возможна поставка плетей из двух сваренных между собой труб.

Допустимые отклонения по длине:



- раструбных фасонных частей

±20 мм;

- фасонных частей, имеющих фланцы

±10 мм.

При поставке труб одной мерной длины по согласованию с заказчиком допускается поставка до 10% труб другой мерной длины с определением общей длины поставляемых труб путем суммирования эффективных длин труб.

4.12 Предельные отклонения по толщине стенки труб и фасонных частей (S) и по наружному диаметру цилиндрической части (Dн) не должны превышать величин, указанных в таблицах А.1-А.9 (приложение А). Плюсовой допуск по толщине стенки труб и фасонных частей ограничивается допуском на массу.

4.13 Торец гладкого конца фасонных частей, а также торцевые поверхности фланцев должны быть перпендикулярны к осям этих фасонных частей. Отклонение от перпендикулярности не должно превышать 0,5°. Допускаемые отклонения на размеры фланцев устанавливаются:

по диаметру отверстий под болты во фланцах

±1,0 мм

по расстоянию между центрами отверстий

±0,5 мм

по толщине фланца

±1,0 мм

Смещение центра окружности расположения центров болтовых отверстий относительно центра внутреннего диаметра фланца не должно превышать:

±1мм

для Dу 100-150 мм

±1,5 мм

для Dу 200-300 мм

4.14 Отклонение фактической массы труб и фасонных частей от теоретической не должно превышать:

± 8%

для фасонных частей и труб Dу от 100 до 200мм включительно

± 5%

для труб Dу 250-300 мм включительно

Примечание - Допускается превышение максимальной массы труб и фасонных частей при соблюдении всех остальных требований настоящих технических условий.

4.15 Для сварки труб и фасонных частей между собой применяют электроды на никелевой или железо-никелевой основе, обеспечивающие равнопрочность сварного соединения основного металла, и позволяющие вести сварку стыков в неповоротном положении.

4.16 Технология сварки ФСЧ должна соответствовать требованиям ВТИ-50254094-ТЧ-24-2001.

4.17 Монтажная сварка и порядок аттестации сварщиков должны производиться в соответствии с ТИ 50254094-С-01.

4.18 Трубы и фасонные части должны быть маркированы краской или иметь литую маркировку на торце раструба. На трубах и фасонных частях должны быть нанесены следующие обозначения:

- товарный знак предприятия-изготовителя;

- диаметр условного прохода*);

- год изготовления;

- обозначение, что материалом является чугун с шаровидной формой графита (ЧШГ).

* Для фасонных частей указывается условный диаметр ствола (Dу) и при необходимости условный диаметр отростка (dу)

4.19 Упаковка труб, фасонных частей и оформление документации должны производиться в соответствии с требованиями ГОСТ 10692-80.

4.20 Наружное антикоррозионное покрытие труб и фасонных частей выбирается в зависимости от способа прокладки трубопровода и температуры транспортируемой среды. Виды антикоррозионных покрытий, а также технические требования к ним указаны в справочном приложении 20 и разделе 10 СНиП 2.04.07-86.

5 Требования безопасности и охраны окружающей среды

5.1 Трубы и фасонные части взрывобезопасны, нетоксичны, электробезопасны и радиационнобезопасны. Специальных мер безопасности в течение всего срока службы труб и фасонных частей не требуется.

5.2 Безопасность труб и фасонных частей в процессе эксплуатации обеспечивается:

- механическими и технологическими свойствами труб и фасонных частей;

- высокой хладостойкостью и коррозионностойкостью металла;

- проведением гидро- и пневмоиспытаний;

- применением защитных покрытий.

5.3 При испытании, хранении, транспортировании и эксплуатации трубы и фасонные части являются экологически безопасной продукцией.

5.4 Отходы производства труб и фасонных частей следует использовать для переработки.

6 Правила приемки

6.1 Трубы и фасонные части предъявляются к приемке партиями. Количество проверяемых в партии отливок устанавливается предприятием-изготовителем.

6.2 Трубы и фасонные части подвергаются следующим видам контроля:

- визуальный контроль;

- измерительный контроль;

- контроль химического состава;

- контроль микроструктуры;

- гидравлическое испытание *);

- контроль твердости;

- контроль механических свойств.

*) Фасонные части подвергаются по выбору изготовителя либо гидро-, либо пневмоиспытаниям.

6.3 Осмотру и обмеру должна быть подвергнута каждая труба и фасонная часть.

6.4 Гидроиспытанию должна быть подвергнута каждая труба. Каждая фасонная часть подвергается либо гидравлическому, либо пневматическому испытанию.

6.5 Проверка микроструктуры, твердости и механических свойств металла труб проводится на образцах, изготовленных из любой трубы в проверяемой партии. Проверка микроструктуры, твердости и механических свойств металла фасонных частей проводится на одном изделии от партии или отдельно отлитом образце. Проверка химического состава чугуна труб и фасонных частей проводится на пробах, изготовленных из жидкого металла одной партии. Микроструктура и химический состав чугуна труб и фасонных частей являются факультативными характеристиками и не считаются браковочными признаками при соблюдении механических свойств металла.

6.6 При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей механических свойств (временное сопротивление, относительное удлинение), производятся повторные испытания по этому показателю удвоенного количества образцов взятых от той же партии. Результаты повторных испытаний распространяются на всю партию.

Допускается в случае неудовлетворительных результатов повторных испытаний подвергать каждое изделие поштучному контролю по невыполняемому показателю.

6.7 Результаты гидравлического испытания труб и фасонных частей считаются удовлетворительными, если на их наружной поверхности не обнаружено видимой протечки, выпотевания или другого признака повреждения.

6.8 Результаты пневматического испытания фасонных частей считаются удовлетворительными, если на поверхности изделия не обнаружено нарушения герметичности.

7 Методы испытаний

7.1 Для контроля микроструктуры и механических свойств металла труб от гладкого конца отобранной трубы отрезают кольцо, из которого изготавливают 3 образца.

Для контроля механических свойств металла фасонных частей применяют отдельно отлитые заготовки согласно ГОСТ 7293-85 или образцы, изготовленные из деталей.

Изготовление и испытание образцов проводятся согласно ГОСТ 1497-84 и ГОСТ 27208-87.

7.2 Отбор проб для химического анализа проводят по ГОСТ 7565-81. Химический анализ металла осуществляют по ГОСТ 22536.0-87, ГОСТ 22536.5-87, ГОСТ 22536.7-88.

7.3 Контроль микроструктуры проводят по ГОСТ 3443-87.

7.4 Испытание на твердость металла труб и фасонных частей проводится по ГОСТ 9012-59.

7.5 Гидравлическое испытание труб и фасонных частей, а также пневматическое испытание фасонных частей проводится по методике завода-изготовителя.

7.6 Осмотр труб и фасонных частей производится визуально.

7.7 Геометрические размеры труб и фасонных частей контролируются стандартными мерительными инструментами по ГОСТ 427-75 или инструментом, изготовленным по чертежам завода-изготовителя.

7.8 Проверка прямолинейности труб проводится визуально. В случае сомнения, отклонение может быть измерено линейкой и щупами или другими способами по методике завода-изготовителя.

8 Транспортирование и хранение

8.1 Транспортирование и хранение труб и фасонных частей должны производиться в соответствии с требованиями ГОСТ 10692-80.

8.2 Трубы транспортируются в пакетах. Количество труб в пакетах регламентируется документацией завода-изготовителя. По согласованию с потребителем допускается транспортирование труб без пакетов. Фасонные части одного типоразмера увязываются в связки или упаковываются в ящики, решетки или контейнеры.

8.3 При перевозке труб автотранспортом длина свисающих концов не должна превышать 25% от длины трубы.

8.4 Хранение труб на складах и строительных площадках без транспортных пакетов должно производиться в штабелях, уложенных на ровных площадках. Нижние и последующие ряды укладываются на прокладки. Раструбы в каждом ряду должны быть направлены попеременно в противоположные стороны. Фасонные части должны храниться на ровных площадках.

Допускается складирование труб без прокладок на специальных стеллажах, исключающих раскатывание и повреждение труб.

8.5 При хранении труб высота штабеля не должна превышать 3-х метров.

8.6 На каждую отгружаемую потребителю партию труб Поставщик выдает документ о качестве, в котором должны быть указаны: наименование предприятия-изготовителя, диаметр труб, их количество и общая длина в метрах, теоретическая масса, величина гидроиспытания, предел прочности при растяжении, относительное удлинение и твердость металла труб.

8.7 На каждую отгружаемую потребителю партию фасонных частей Поставщик выдает документ о качестве, в котором должны быть указаны: наименование предприятия-изготовителя, индекс обозначения фасонных частей, условный проход ствола (и при необходимости отростка), количество изделий, теоретическая масса, предел прочности при растяжении, относительное удлинение и твердость металла фасонных частей.

Приложение А
(справочное)

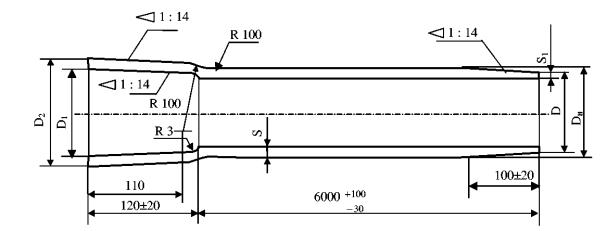

Рисунок А.1 - Труба под нахлесточное сварное соединение

Таблица А.1

Размеры в миллиметрах

Условный диаметр,

D1±1,0

D2±2,0

S

Масса трубы с раструбом, кг, при длине 6000/5800 мм

100

118

110,8

117,5

137,5

6,0-1,3

5

95,1

92,0

150

170

162,8

169,5

189,5

6,0-1,3

5

139,2

134,7

200

222

214,8

221,5

241,5

6,3-1,5

5,3

191,8

185,6

250

274

266,8

273,5

293,5

6,8-1,6

5,8

255,8

247,5

300

326

318,8

325,5

345,5

7,2-1,6

6,2

322,6

312,1

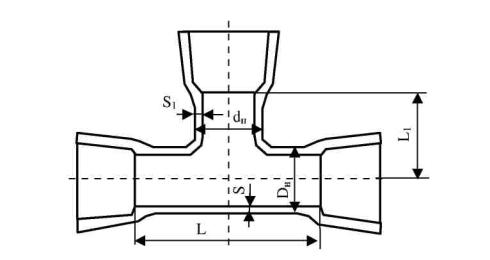

Рисунок А. 2 - Тройник раструбный


Таблица А.2

Размеры в миллиметрах

Dу×dу

Ствол

Отросток

Масса, кг

DН

S

L

dH

S1

L1

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100×100

118

6,0

8,4

320

195

118

6,0

8,4

175

100

18,1

16,3

150×100

170

6,0

9,1

350

200

118

6,0

8,4

200

125

24,2

22,1

150×150

400

260

170

6,0

9,1

200

130

28,5

26,4

200×100

222

6,3

9,8

350

200

118

6,0

8,4

230

150

30,2

28,2

200×150

400

260

170

6,0

9,1

230

155

34,1

33,4

200×200

450

320

222

6,3

9,8

250

160

39,6

38,7

250×100

274

6,8

10,5

350

205

118

6,0

8,4

260

190

37,0

35,2

250×150

400

265

170

6,0

9,1

260

190

41,3

41,3

250×200

450

320

222

6,3

9,8

280

190

46,4

47,1

250×250

500

380

274

6,8

10,5

280

190

55,2

53,4

300×100

326

7,2

11,2

400

210

118

6,0

8,4

285

220

46,8

42,6

300×150

400

265

170

6,0

9,1

285

220

48,9

49,4

300×200

500

325

222

6,3

9,8

305

220

57,0

56,7

300×250

500

380

274

6,8

10,5

305

220

59,6

63,6

300×300

550

440

326

7,2

11,2

325

220

67,7

71,1

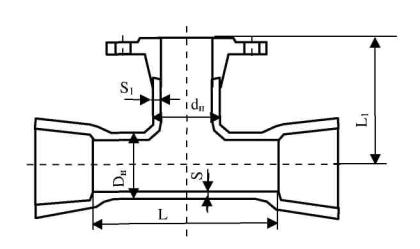

Рисунок А.3 - Тройник раструб – фланец

Таблица А.3

Размеры в миллиметрах

Dу×dу

Ствол

Отросток

Масса, кг

DН

S

L

dH

S1

L1

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100×100

118

6,0

8,4

320

195

118

6,0

8,4

200

180

18,2

17,7

150×100

170

6,0

9,1

350

200

118

6,0

8,4

200

205

24,0

23,6

150×150

400

260

170

6,0

9,1

250

220

28,9

29,4

200×100

222

6,3

9,8

350

200

118

6,0

8,4

225

230

30,3

29,7

200×150

400

260

170

6,0

9,1

225

245

34,5

36,3

200×200

450

320

222

6,3

9,8

300

260

41,3

43,8

250×100

274

6,8

10,5

350

205

118

6,0

8,4

250

270

37,2

36,7

250×150

400

265

170

6,0

9,1

250

280

41,9

44,3

250×200

450

320

222

6,3

9,8

275

290

47,7

52,2

250×250

500

380

274

6,8

10,5

300

300

55,0

61,8

300×100

326

7,2

11,2

400

210

118

6,0

8,4

275

300

47,0

44,1

300×150

400

265

170

6,0

9,1

275

310

49,6

52,4

300×200

500

325

222

6,3

9,8

300

320

58,6

61,7

300×250

500

380

274

6,8

10,5

300

330

62,8

72,0

300×300

550

440

326

7,2

11,2

300

340

69,9

83,5

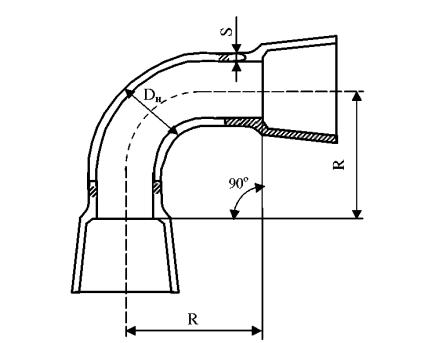

Рисунок А.4 - Колено раструбное

Таблица А.4

Размеры в миллиметрах

Dу

DН

S

R

Масса, кг

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100

118

6,0

7,2

355

100

16,6

10,4

150

170

6,0

7,8

380

130

25,5

16,7

200

222

6,3

8,4

410

160

35,2

24,4

250

274

6,8

9,0

460

240

48,3

37,9

300

326

7,2

9,6

540

280

66,8

51,2

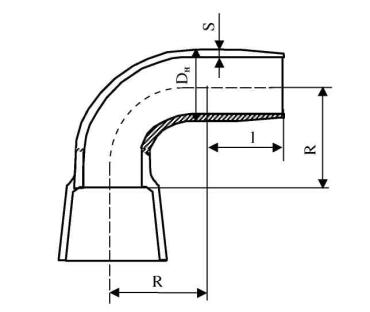

Рисунок А. 5 - Колено раструб - гладкий конец

Таблица А.5

Размеры в миллиметрах

Dу

DН

S

l

R

Масса, кг

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100

118

6,0

7,2

150

355

100

15,2

9,3

150

170

6,0

7,8

150

380

130

23,5

15,6

200

222

6,3

8,4

150

410

160

32,8

23,5

250

274

6,8

9,0

150

460

240

45,8

37,3

300

326

7,2

9,6

150

540

280

64,2

51,2

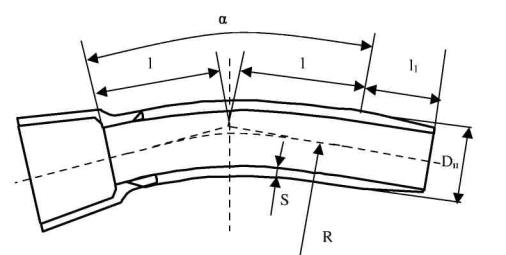

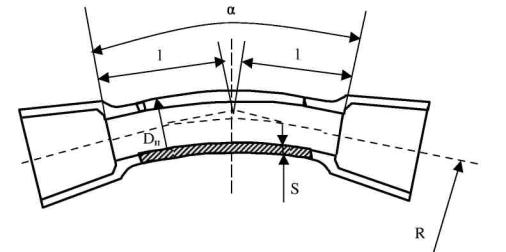

Рисунок А. 6 - Отвод раструбный.


Таблица А.6

Размеры в миллиметрах

Dу

DН

S

Отвод α =30°

Отвод α =45°

Отвод α =60°

l

R

Масса, кг

l

R

Масса, кг

l

R

Масса, кг

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100

118

6,0

7,2

114

50

240

187

11,1

9,3

176

60

305

145

12,8

9,6

188

70

240

121

13,1

9,8

150

170

6,0

7,8

122

65

270

243

16,6

14,5

178

70

330

169

19,3

14,7

206

100

270

173

20,0

16,1

200

222

6,3

8,4

129

80

295

299

22,3

20,5

199

80

360

193

26,2

20,3

220

125

295

217

27,3

23,4

250

274

6,8

9,0

160

95

410

355

30,6

27,5

220

135

410

326

34,9

31,3

287

150

410

260

39,6

32,2

300

326

7,2

9,6

178

110

490

411

39,4

35,7

253

155

490

374

46,4

41,1

333

175

490

303

52,7

42,8

Рисунок А. 7 - Отвод раструб - гладкий конец

Таблица А.7

Размеры в миллиметрах

Dу

DН

l1

S

Отвод α =30°

Отвод α =45°

Отвод α =60°

l

R

Масса, кг

l

R

Масса, кг

l

R

Масса, кг

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100

118

150

6,0

7,2

114

50

240

187

9,7

8,3

176

60

305

145

11,4

8,5

188

70

240

121

11,7

8,8

150

170

150

6,0

7,8

122

65

270

243

14,6

13,4

178

70

330

169

17,3

13,6

206

100

270

173

18,0

15,0

200

222

150

6,3

8,4

129

80

295

299

19,9

19,6

199

80

360

193

23,8

19,4

220

125

295

217

24,9

22,5

250

274

150

6,8

9,0

160

95

410

355

28,1

26,9

220

135

410

326

32,4

30,8

287

150

410

260

37,1

31,6

300

326

150

7,2

9,6

178

ПО

490

411

36,8

35,6

253

155

490

374

43,8

41,1

333

175

490

303

50,1

42,7

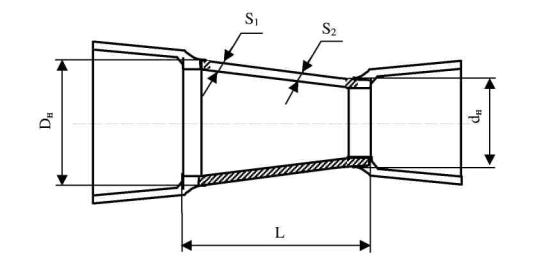

Рисунок А. 8 - Переход раструбный

Таблица А.8

Размеры в миллиметрах

Dу×dу

Dу

DН

S1

S2

L

Масса, кг

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

150×100

170

118

6,0

7,8

6,0

7,2

250

150

12,4

12,7

200×150

222

170

6,3

8,4

6,0

7,8

250

145

17,6

17,5

250×200

274

222

6,8

9,0

6,3

8,4

250

150

22,5

22,9

300×250

326

274

7,2

9,6

6,8

9,0

250

150

27,7

28,3

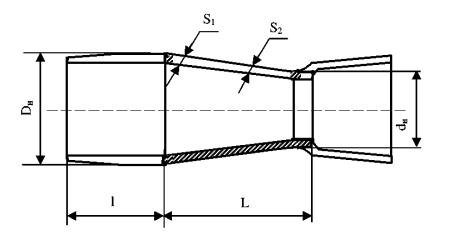

Рисунок А. 9 - Переход раструб - гладкий конец

Таблица А.9

Размеры в миллиметрах

Dу×dу

Dу

DН

S1

S2

L

l

Масса, кг

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ



СФЧ

ЛФЧ

150x100

170

118

6,0

7,8

6,0

7,2

210

150

150

9,7

11,6

200x150

222

170

6,3

8,4

6,0

7,8

210

145

150

15,6

16,6

250x200

274

222

6,8

9,0

6,3

8,4

210

150

150

20,1

22,3

300x250

326

274

7,2

9,6

6,8

9,0

210

150

150

25,4

28,3

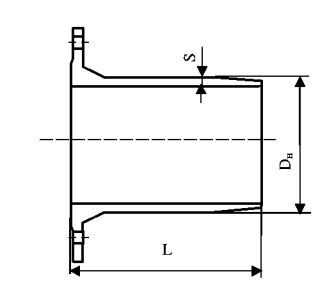

Рисунок А.10 - Патрубок фланец – раструб

Таблица А. 10

Размеры в миллиметрах

Dу

DН

S

L

Масса, кг

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100

118

6,0

7,2

100

110

8,0

8,4

150

170

6,0

7,8

100

120

12,8

12,8

200

222

6,3

8,4

100

120

16,1

17,6

250

274

6,8

9,0

150

125

24,7

23,1

300

326

7,2

9,6

150

130

27,5

29,0

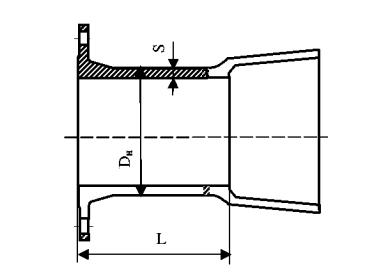

Рисунок А. 11 - Патрубок фланец - гладкий конец

Таблица А.11

Размеры в миллиметрах

Dу

DН

S

L

Масса, кг (при длине 350 мм (1200 мм)

СФЧ

ЛФЧ

СФЧ

ЛФЧ

СФЧ

ЛФЧ

100

118

6,0

7,2

350/1200

360

9,3/22,5

9,3

150

170

6,0

7,8

35/1200

380

15,4/35,4

15,5

200

222

6,3

8,4

350/1200

400

19,7/46,7

22,7

250

274

6,8

9,0

350/1200

420

28,0/63,0

31,8

300

326

7,2

9,6

350/1200

440

35,4/77,1

42,1

9 Лист регистрации изменений

Номер изменения

Дата утверждения

Перечень измененных пунктов

Дата введения в действие изменения
















































ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
