Части соединительные сварные из высокопрочного чугуна для
напорных трубопроводов
Технические условия
ТУ 1468-041-50254094-2001
Изменение №1
Держатель подлинника - ОАО
ЛМЗ «Свободный сокол»
Дата введения с
|
СОГЛАСОВАНЫ
|
РАЗРАБОТАНЫ
И.о. начальника технического отдела
ОАО ЛМЗ "Свободный сокол"
___________________А.В.
Минченков
«___»___________2003
г.
|
По всему тексту
технических условий заменить слова: «ВР» на «Тайтон»; исключить слова:
«уплотнительные прокладки» и «болты и гайки из высокопрочного чугуна».
Раздел 2. Примеры
условных обозначений. Третий абзац изложить в новой редакции:
«Сварная
фасонная часть с литым раструбом (типа Тайтон) и литым фланцем под номинальное
давление 10 бар (1,0 МПа) со стволом условного прохода 200 мм и отростком
условного прохода 100 мм;
-
ТРФ Т 200×100-РN10.
ТУ1468-041-50254094-2001»
Пятый
абзац изложить в новой редакции:
«Резиновое
универсальное уплотнительное кольцо Dy 300 мм:
-
резиновое кольцо У 300. ТУ 1461-037-50254094-2000»
Дополнить
абзацем (после последнего):
«Резиновое
уплотнительное кольцо (под соединение Тайтон) для труб Dy 200 мм: резиновое кольцо Т
200. ТУ 1461-037-50254094-2000»
Рисунок 3 и таблицу 5
изложить в новой редакции:
9.3 Соединение Тайтон и раструб с охватываемым концом
для СФЧ
Рисунок 3
Таблица 5
|
Условный проход ствола, Dy
|
DH,
|
Толщина стенки, S
|
L1
|
Масса раструба, кг
|
Масса 1м трубы без раструба,
кг
|
|
центробежная отливка
|
отливка в кокиль
|
|
100
|
|
6,0-1,3
|
7,2-2,4
|
88
|
4,3
|
15,5
|
|
150
|
|
6,0-1,3
|
7,8-2,5
|
94
|
7,1
|
23,5
|
|
200
|
|
6,3-1,5
|
8,4-2,5
|
100
|
10,3
|
31,4
|
|
250
|
|
6,8-1,6
|
9,0-2,6
|
105
|
14,2
|
41,2
|
|
300
|
|
7,2-1,6
|
9,6-2,6
|
110
|
18,9
|
52,1
|
Раздел 9. Рисунок 6 и таблицу 8 изложить в новой редакции:

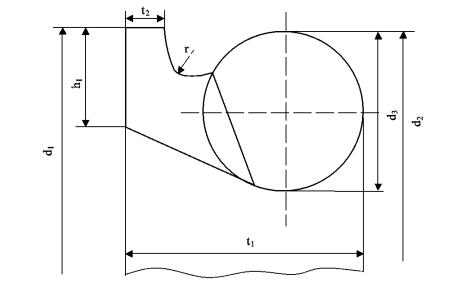

9.6 Уплотнительное резиновое кольцо (под соединение «Тайтон»)
Рисунок 6
Таблица 8
|
Dy
|
d1
|
d2
|
d3
|
h1
|
t1
|
t2
|
r
|
Масса, кг
|
|
100
|
146
|
144
|
16
|
10
|
26
|
5
|
3?5
|
0,212
|
|
150
|
200
|
198
|
0,356
|
|
200
|
256
|
254
|
18
|
11
|
30
|
6
|
4
|
0,50
|
|
250
|
310
|
308
|
32
|
0,72
|
|
300
|
366
|
364
|
20
|
12
|
34
|
7
|
4?5
|
0,94
|
