Правительство Москвы

СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ИНСОЛЯЦИЯ И СОЛНЦЕЗАЩИТА

(временные)

ТСН 23-303-98 г. Москвы

МГСН 2.05-97

ПРАВИТЕЛЬСТВО МОСКВЫ

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

МГСН 2.05-97



РАЗРАБОТАНЫ ВПЕРВЫЕ

ПРЕДИСЛОВИЕ

РАЗРАБОТАНЫ НИИ строительной физики (НИИСФ) Российской Академии Архитектуры и Строительных Наук; Центром Госсанэпиднадзора в г. Москве Комитета Государственного санитарно-эпидемиологического надзора РФ (ГЦЦСЭН в г. Москве).

АВТОРЫ - докт.техн.наук Оболенский Н.В., канд.техн.наук Земцон В.А. (НИИСФ), сан.врач Фокин С.Г., сан.врач Бобкова Т.Е. (ЦГСЭН в г. Мосвке).

ВНЕСЕНЫ Москомархнтектурой, Мосгосэкспертизой.

ПОДГОТОВЛЕНЫ к утверждению и изданию Управлением перспективного проектирования и нормативов Москомархитектуры: инж. Шевяков И.Ю., Щипапов Ю.Б.

СОГЛАСОВАНЫ Мосгосэкспертизой, Центром Госсанэпиднадзора в г. Москве.

5. ПРИНЯТЫ И ВВЕДЕНЫ в действие Постановлением Правительства г. Москвы от 23 декабря 1997 г. №911.

ВВЕДЕНИЕ

Настоящий нормативный документ определяет требования к инсоляционному режиму и солнцезащите помещений и территорий в условиях уплотненной застройки г. Москвы.



Внесены Москомархитектурой Мосгосэкспертизой

Утверждены Правительством Москвы постановлением от 23.12 1997 г. №911

Срок введения в действие -

с 01 января 1998 г.

окончания действия -

01 января 1999 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие нормы разработаны в соответствии с требованиями СНиП 10-01-94 «Система нормативных документов в строительстве. Основные положения» для г. Москвы и Лесопаркового защитного пояса (ЛПЗП).

Настоящие нормы распространяются на проектирование инсоляции и солнцезащиты вновь строящихся и реконструируемых жилых и общественных зданий, а также территорий застройки в г. Москве.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящих нормах использованы ссылки на следующие документы:

СНиП 10-01-94 "Система нормативных документов в строительстве. Основные положения".

СНиП 2.07.01-89 "Градостроительство, планировка и застройка городских и сельских поселений".

СНиП 2.08.02-89 "Общественные здания и сооружения". СНиП 2.08.01-89 "Жилые зданий".

"Нормы и правила планировки и застройки центральной части и исторических зон г. Москвы". Приложение к Постановлению Правительства г. Москвы от 24.03.93 года №258.

Санитарные нормы и правила обеспечения инсоляцией жилых и общественных зданий и территорий жилой застройки г. Москвы, 1983 год.

3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящих нормах применены термины и определения в соответствии с приложением 1.

4. ОБЩИЕ ПОЛОЖЕНИЯ

4.1. Нормируемые значения продолжительности инсоляции в настоящих нормах приводятся на день весеннего и осеннего равноденствия (22 марта и 22 сентября) в зависимости от ориентации световых проемов по сторонам горизонта.

4.2. В жилых домах допускается нормируемая суммарная по всем комнатам квартир продолжительность инсоляции.

4.3. Требования к инсоляции помещений жилых домов следует принимать по таблице 1.

4.4. Требования к инсоляции помещений общественных зданий следует принимать по таблице 2.

4.5. Требования норм инсоляции достигаются соответствующим размещением и ориентацией зданий, а также их объемно-планировочными решениями.

4.6. Инсоляция является важным оздоровляющим фактором и должна быть использована во всех жилых и общественных зданиях и на территории жилой застройки. Исключения составляют отдельные помещения общественных зданий, где по условиям технологии исключается проникновение прямых солнечных лучей. К таким относятся: операционные, реанимационные залы больниц, выставочные залы музеев, химические лаборатории, книгохранилища, архивы и т.п.

4.7. Требования к ограничению избыточного теплового и слепящего действия инсоляции на человека и окружающую его среду распространяются на:

жилые комнаты и кухни квартир, спальные комнаты общежитий, помещения общественных зданий, детских дошкольных учреждений, учебные помещения общеобразовательных школ, школ-интернатов, ПТУ и других средних специальных учебных заведений, лечебно-профилактических и оздоровительных учреждений и т.п.;

территории жилой застройки, где защита от перегрева должна быть предусмотрена не менее чем для половины игровых площадок, мест размещения игровых устройств, спортснарядов и скамей для отдыха или не менее чем для двух третей тротуаров и пешеходных дорожек.

Таблица 1

Жилые дома

Наименование квартир

Минималь­ное

Нормируемая продолжительность инсоляции, час. в расчетных комнатах



количество расчетных комнат

При ориентации световых проемов в секторах с азимутом, град.

Суммарная во всех комнатах квартиры





125-235

75-125; 235 - 285

45 - 75; 285-315



1

2

3

4

5

6

Однокомнатные

1

2,5

2,0

ориента­ция не допуска­ется

Двухкомнатные

1

2,5

2,0

1,5

3,0



Трехкомнатные

1

2,5

2,0

1,5

3,5



Многокомнатные (4 и более комнат)

2

2,5

2,0

1,5

5,0

Таблица 2.

Общественные здания

Помещения

Нормируемая продолжительность инсоляции, час. в расчетных комнатах



При ориентации световых проемов в секторах с азимутом, град.



125-235

75 - 125;

235 - 285

45-75;

285-315

1

2

3

4

Общеобразовательные школы и школы-интернаты, профессионально-технические, средние и высшие учебные заведения

1. Классные комнаты

-

2,5

2,0

2. Учебные кабинеты







химии

-

-

-

физики

-

-

-

информатики и вычислительной техники

-

-

-

технического рисования и черчения

-

-

-

прочие

2,5

2,0

1,5

3. Мастерские по обработке металлов и древесины

-

-

-

4. Аудитории

2,5

2,0

1,5

5. Учебные лаборатории

-

-

-

Детские дошкольные учреждения

Приемные

-

-

-

Раздевальные

-

-

-

Групповые

3,0

2,5

2,0

Игральные

3,0

2,5

2,0

Комнаты для музыкальных и гимнастических занятий

-

-

-

Спальные комнаты

-

-

-

Изоляторы, комнаты для заболевших детей

3,0

2,5

2,0

Санатории, дома отдыха, общежития

Палаты и спальные комнаты, комнаты общежития (не менее, чем 60 % помещений)

2,5

2,0

1,5

Помещение больницы, родильные дома

Палаты

3,0

2,5

2,0

Участки территорий

Площадки отдыха. Спортивные и детские игровые площадки

2,5

2,5

2,5

Примечание: Прочерки в табл. 1 и 2 означают отсутствие предъявляемых требований.

5. ИНСОЛЯЦИЯ

5.1. Расчет продолжительности инсоляции для помещения выполняется в точке пересечения горизонтальных теневых углов светопроема на уровне подоконника.

5.2. Горизонтальные теневые углы в помещениях без лоджий следует принимать по таблице 3 и зависимости от ширины оконных проемов и типа переплетов.

5.3. Горизонтальные теневые углы в помещениях с лоджиями следует принимать по таблице 4.

5.4. За расчетную точку при расчете продолжительности инсоляции участка территории принимается любая точка в пределах границы участков, указанных в таблице 2.

5.5. В расчетах продолжительности инсоляции не учитывается первый час после восхода и последний час перед заходом солнца.

5.6. В центральной части и исторических зонах города в жилой застройке должна обеспечиваться 1,5 часовая инсоляция территорий и не менее, чем одной комнаты, независимо от числа комнат в квартире.

По согласованию со службой Госсанэпиднадзора допускается сокращение нормативной инсоляции до 1 часа при обоснованиях, связанных с условиями сохранения исторической планировки и застройки и при компенсации повышенной комфортности за счет кубатуры и площади квартир.

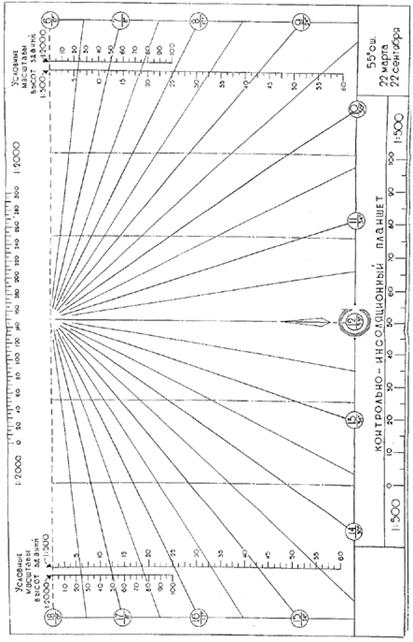

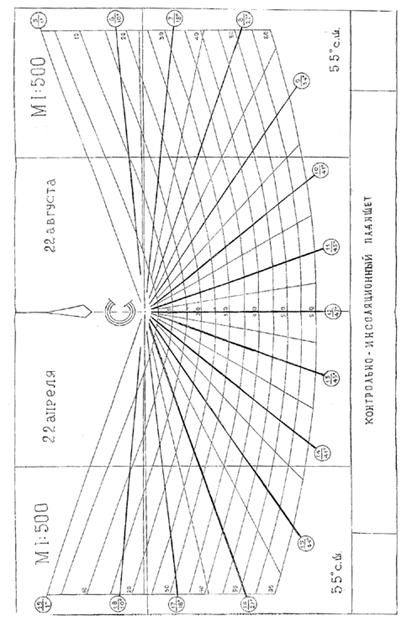

5.7. Определение продолжительности инсоляции или затенения помещений и территорий в условиях застройки должно выполняться контрольно-инсоляционными планшетами, представленными в приложении 2 или расчетными методами, утвержденными службой Госсанэпиднадзора.

5.8. Расчет продолжительности инсоляции выполняется:

на 22 апреля (22 августа) для центральной части и исторических зон города;

на 22 марта (22 сентября) для остальной территории города.

Расчетные значения продолжительности инсоляции округляются до 5 минут. Допускается погрешность при расчете продолжительности инсоляции - 10 минут.

Таблица 3.

Значения горизонтальных теневых углов световых проемов

Тип переплета

Значения горизонтальных теневых углов, град, при ширине световых проемов, м



1,2

1,5

1,8

2,1

2,4

1

2

3

4

5

6

раздельные

16

13

11

9,5

8,3

спаренные

9,5

7,6

6,3

5,5

4,8

Таблица 4.

Значения горизонтальных теневых углов в помещениях с лоджиями

Ширина лоджии, м

2

2,5

3,0

3,5

4,0

1

2

3

4

5

6

Значения горизонтальных теневых углов, град.

14

11,3

9,5

8,1

7,1

6. СОЛНЦЕЗАЩИТА

Требования к солнцезащите

6.1. Требования к солнцезащите помещений и участков территорий, а также рекомендации по видам солнцезащиты и ориентации помещений следует определять согласно таблицы 5.

6.2. В жилых домах не допускается ориентация квартир, в которых все окна жилых комнат выходят на одну сторону дома, в пределах сектора горизонта 135-225 градусов без оборудования солнцезащитными устройствами.

6.3. В общественных зданиях с повышенным процентом остекления наружных стен (более 30 %) солнцезащитные устройства должны предусматриваться при ориентации окон в пределах 70-290 градусов.

6.4. При проектировании солнцезащиты зданий различного назначения следует руководствоваться классификацией солнцезащитных и светорегулирующих средств, разработанной Н.В. Оболенским (приложение 3).

Таблица 5.

Группа помещений и участки территорий

Требования к солнцезащите

Рекомендации





Вид солн­цезащиты

Ориентация помещений, град.

1

2

3

4

1. Жилые комнаты, кухни

Обязательна только в жаркий период года

Межстеколь­ные регули­руемые СЗУ, стационарные наружные СЗУ (козырьки)

45-315

2. Учебные помеще­ния общеобразова­тельных школ, профессионально-технические, средние и высшие учебные заведения

Обязательна на учебный период года

Регулируемые межстеколь­ные СЗУ

45-315

3. Палаты больниц и родильных домов, рекреации

Обязательна только в жаркий период года

Регулируемые межстеколь­ные СЗУ, архитектурно-планировоч­ные средства

45-315

4. Вестибюли, рабо­чие помещения, лаборатории, чертежные залы

Обязательна в жаркий период года и в рабочее время

Регулируемые межстеколь­ные СЗУ, архитектурно-планировоч­ные средства

360

5. Демонстрационные и выставочные залы

Обязательна при ориентации на солнечные румбы

Архитектур­но-планиро­вочные сред­ства, стаци­онарные на­ружные СЗУ

315-45

6. Площадки отдыха. Спортивные и детские игровые площадки

Обязательна в жаркий период года

Архитектур­но-планиро­вочные сред­ства, сезонные тенд-жалюзи



Приложение I

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Азимутальная геодезическая шкала окружности горизонта, применяемая в области градостроительства, имеет 360 градусов с отсчетом от точки севера по направлению часовой стрелки.

Азимут окна - направление оси окна на точку горизонта, имеющую определенный азимутальный угол.

Инсоляция - облучение прямыми солнечными лучами какой-либо поверхности. В области архитектурно-строительного проектирования термин "инсоляция помещений" означает облучение их солнечными лучами через свтопроемы.

Ось окна - прямая, проходящая через центр окна перпендикулярно его плоскости. Служит для определения ориентации окна по азимутальной шкале окружности горизонта.

Расчетная высота противостоящего здания (Н, м) - отсчитывается от уровня подоконника окна исследуемого помещения до карниза (парапета) или конька кровли противостоящего здания. При расчетах инсоляции и затенения застраиваемого горизонтального участка, Н отсчитывают от уровня земли до карниза затеняющего здания.

Расчетные комнаты квартир - комнаты, которые должны обеспечиваться нормированной инсоляцией.

Световые углы светопроема (окна и системы окна с лоджией) - горизонтальный и вертикальный углы, в пределах которых в помещения поступают прямые лучи солнца.

Теневые углы светопроема - горизонтальные (правый и левый, считая из помещения) и вертикальный углы, в пределах которых в помещения не поступают прямые солнечные лучи.

Приложение 2

(обязательное)

Приложение 3

(справочное)

Классификация солнцезащитных и светорегулирующих устройств

Наимено­вание солнцеза­щитных средств (СЗС)

Обеспечи­ваемый эффект

Область примене­ния

Рацио­нальные секторы ориента­ции, град

Климати­ческая зона

Рекомен­дуемые материа­лы

1

2

3

4

5

6

1. АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ

Ориен­тация и взаимо­расположение зда­ний

Защита от светового и тепло­вого дис­комфорта и рацио­нальность выбора СЗУ

Любые здания

Про­дольная ось здания вдоль ге­лиотер­мической оси

Все зоны



Конфи­гурация здания в плане и макси­мально возмож­ная глу­бина по­мещений

То же

То же

То же

Тоже



Озелене­ние и об­воднение террито­рии

Улучше­ние мик­роклимата

Внутри­кварталь­ные тер­ритории и скверы

-

II-V

Газоны, кустар­ники, вьющиеся деревья с густыми и широкими кронами

Покрытия тротуаров и площа­док нетеп­лоемкими материа­лами

То же

То же

-

То же

Галечник, тощий бетон, песок, грунтовые покрытия с дрена­жем

II. КОНСТРУКТИВНЫЕ

1. Затеняющие элементы зданий

Профиль ограж­дающих конст­рукций стен

Защита от светового и тепло­вого дис­комфорта

Общест­венные и промыш­ленные здания

45-135 и 225-15

III - V



Профиль покрытий (в том числе шеды)

Световой и тепло­вой ком­форт

То же

330-30

III - V

-

2. Солнцезащитные и светорегулирующие устройства

а) Ста­ционар­ные наруж­ные











Козырьки (решет­чатые и сплош­ные)

Защита от теплового диском­форта

Общест­венные и промыш­ленные здания

135-225

III - V

Дерево, алюми­ний, пласт­массы, асбоце­мент, пер­фориро­ванный железо­бетон

Горизон­тальные жалюзи

Защита от светового и тепло­вого дис­комфорта

То же

90-270

III - V

Дерево, алюми­ний, пластмас­сы, асбо­цемент

Про­стран­ственные сетки

То же

То же

30-135 и 225-330

II - V

Метал­лический лист толщиной 0,1-0,5 мм

Верти­кальные экраны (решет­чатые и сплош­ные)

Защита от теплового диско­мфорта

То же (со зритель­ной рабо­той ниже III раз­ряда)

45-90 и 270-315

III - V

Дерево, алюми­ний, пласт­массы, асбоце­мент, пер­форированный же­лезобетон

Верти­кальные жалюзи

То же

То же

45-90 и 270.315

III - V

Дерево, алюми­ний, пласт­массы, асбоце­мент

Верти­кальные экраны-козырьки (решет­чатые и сплош­ные)

То же

То же

135-225

III - V

Алюми­ний, пла­стмассы, асбоце­мент, теп­лоотража-ющие стекла

Комби­нирован­ные (сотооб­разные)

То же

То же

135-225

III - V

Алюми­ний, пла­стмассы, асбоце­мент, пер­форированный же­лезобетон

Солнце­защитный диффузор для зенит­ного фо­наря

Световой и тепло­вой ком­форт

Промыш­ленные и общест­венные здания



III - V

Алюми­ний, пла­стмассы

"Север­ный фо­нарь"*

То же

Про­мышленные здания

330-30

III-V



Солнце­защитная шахта



Общест­венные и промыш­ленные здания



III-V



б) Стаци­онарные внутрен­ние

Под­весной потолок - решетка









Защита от светового диском­форта









То же









-









II-IV









Алюми­ний, пла­стмассы

в) Регули­руемые наружные











Шпрен­гельный фонарь

То же

То же

-

II-IV



Козырьки

То же

То же

90-270

III-V

Алюми­ний, асбо­цемент, пласт­массы

Горизон­тальные жалюзи* (сдвиж­ные, склады­вающиеся, сверты­вающиеся)

Световой и тепло­вой ком­форт

Любые здания

0-360

III-V

Алюми­ний, пла­стмассы

Простран­ственные сетки* (сдвиж­ные, сверты­вающиеся)

То же

То же

0-360

II-III

Алюми­ний и ме­талличес­кий лист толщиной 0,1-0,5 мм

Верти­кальные экраны и жалюзи (сдвижные и склады­вающиеся

Тепловой комфорт

Общест­венные и промыш­ленные здания (со зрительно и работой ниже III разряда)

45-90 и 270-315

III-V

Алюми­ний, асбо­цемент, пласт­массы

Ставни-жалюзи* (сдвижные и склады­вающиеся)

Световой и тепло­вой ком­форт

Жилые здания и детские учрежде­ния

0-360

45-315

V

III-V

Дерево, алюми­ний, пласт­массы

Штора (сверты­вающаяся, откидная)

Защита от светового и тепло­вого дис­комфорта

Жилые здания, гости­ницы

45 - 315

II-IV

Дере­вянные, алюми­ниевые и пласт­массовые планки (пусто­телые)

Маркизы откидные

То же

Общест­венные и промыш­ленные здания (со зритель­ной рабо­той ниже III раз­ряда)

45-315

II-III

Солнце­защитные ткани, дерево, алюми­ний, пласт­массы

Веерные жалюзи для зенит­ного фо­наря *

Световой и тепло­вой ком­форт

Промыш­ленные и общест­венные здания

-

III-V

Алюми­ний

г) Регули­руемые межсте­кольные











Шторы-жалюзи*

Защита от светового и тепло­вого дис­комфорта

Жилые, общест­венные и произ­водствен­ные зда­ния (со зритель­ной рабо­той IV разряда)

45-315

II-V

Алюми­ний, пла­стмассы

Штора (сверты­вающаяся)

То же

Жилые здания и детские учрежде­ния

45-315

II-IV

Солнце­защитные ткани, планки

д) Регули­руемые внутрен­ние Штора-жалюзи

Защита от светового диском­форта

Любые здания

90-270

I

Алюми­ний, пла­стмассы

Штора

То же

То же, кроме по­мещений со зри­тельной работой выше III разряда

90-270

I

Солнце­защитные ткани

Штора-жалюзи для фонарей

То же

Промыш­ленные здания



III-V

Алюми­ний, пла­стмассы

3. Солнцезащитные изделия из стекла и пленок

Теплоот­ражающие стекла

Защита от теплового диском­форта

Любые, кроме жи­лища, детских, учебных и лечебных учржде­ний

45-315

0-360

III-IV

Метал­лизированные по­крытия

Свето­рассеи­вающие стекла, пласт­массы и стекло­пластики

Защита от светового и тепло­вого дис­комфорта

Фонари и верхние части окон про­мышленных зданий

45-315

II-V



Стевит (термо­молюкс)

То же

Верхние части окон про­мышлен­ных зданий

90-270

IV-V

Проклад­ки из стекло­тканей

Про­фильное стекло и блоки (стек­лянные короб­чатые)

То же

То же

90-270

II-V (кроме влажных субтро­пиков)

-

Стек­лянные жалюзи и складки из полиме­ров с те­плоотра­жающим покры­тием

Световой и тепло­вой ком­форт

Общест­венные и промыш­ленные здания

90-270

Только во влажных субтро­пиках

Металли­зирован­ные покрытия

4. Солнцезащитные устройства для территорий

Сезонный тенд-жа­люзи

Тепловой и ультра­фиолето­вый ком­форт

Детские и спор­тивные площадки, тротуары



V

Солнце­защитные ткани, алюминий

Целярий (солнце­защитный воздуш­ный бас­сейн)

То же

Санато­рии, ку­рорты

180

II-V

Алюми­ний, де­рево

III. ТЕХНИЧЕСКИЕ

Конди­циониро­вание воз­духа.

Защита от теплового диском­форта



0—360

III-V



а) центра­лизован­ное



Промыш­ленные и общест­венные здания







б) мест­ное



Жилые и общест­венные здания







Радиа­ционное охлаж­дение

То же

То же

0-360

III-V



Водона­ливные крыши-ванны

То же

Промыш­ленные много­пролетные здания



IV-V



Водораз­брызги­вающие установки



То же



IV-V



Примечания:

1. Регулируемые наружные СЗУ подразделяются на два вида: регулируемые в пределах светопроема (полурегулируемые), в которых экранирующие элементы изменяют лишь углы поворота или наклона, и убирающиеся, которые полностью освобождают светопроем.

2. СЗУ, отмеченные значком *, являются универсальными устройствами.






ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
