Эффективные методы инженерной
защиты от затопления паводковыми
водами городов и населенных пунктов
Т.Б. Малаханова, начальник отдела объектов
коммунального и водного хозяйства ФГУ «Главгосэкспертиза России»;
В.И. Федоров, зам. начальника;
В.П. Суровцев-Бутов, гл. специалист;
A.M. Падня, гл. инженер
ГИП ОАО «Севкавгидроводхоз»
Содержание
Специалистами отраслевых отделов
ФГУ «Главгосэкспертиза России» проведена экспертиза значительного объема
проектной документации и результатов инженерных изысканий, касающихся
эффективных методов инженерной защиты от паводковых вод и берегоукрепления
территорий городов и населенных мест. Наиболее характерные примеры одобренных
прогрессивных решений приведены ниже.
Город
Тырныауз расположен в Баксанском ущелье на конусах выноса селеносных долин рек
Камык-Су и Герхожан-Су, впадающих в р. Баксан в центре города. Прохождение
селей по обеим рекам периодически перекрывает русла р. Баксан, что приводит к
наводнению в городе.
По
схеме геоморфологического районирования в долине р. Камык-Су прослеживаются три
аллювиальные террасы: пойменная и две надпойменных. В приустьевой части реки
пойма и надпойменные террасы претерпели техногенные преобразования и перекрыты
селевыми выносами. Русловой аллювий представлен глыбами, валунами и галькой.
Борта долин в прирусловой части из-за большой крутизны (30° - 50°) почти
повсеместно сопровождаются осыпями, формирующимися из элювия коренных выходов
метаморфических пород. Накапливающийся рыхлообломочный материал является мощным
очагом зарождения селевых потоков.
В
тектоническом отношении рассматриваемый район характеризуется развитием
малоамплитудных разломов под толщей рыхлых отложений. В настоящее время
тектоническая активность вызывает интенсивный врез речных долин, усиливаются
явления эрозии, составную часть которых представляют и селевые процессы.
С
активными тектоническими разломами генетически связана высокая сейсмичность
района. Расчетная сейсмическая интенсивность района оценивается в 9 баллов.
Основу
гидрографической сети составляют два притока: р. Тырныауз и ручей Чат-Баш, при
слиянии они образуют р. Камык-Су. Примерно половина длины р. Камык-Су
локализована в конусе выноса (1,9 км из 3,2 км длины). Продольные профили рек
ступенчатые, с резкими колебаниями уклонов. Русла слабо разработаны, ширина по
дну долины 5-7 м, на крутых участках - до 2 м. Пойм практически нет. Русловой
аллювий сверху представлен глыбами, валунами, галькой.
По
результатам расчетов, выполненных генпроектировщиком (ОАО «Севкавгипроводхоз»),
по двум моделям формирования селей и обработки результатов обследования
рекомендованы расчетные характеристики селевых потоков в замыкающем створе:
расход
селя 1 % обеспеченности - 262 м3/с;
объем
селя 1 % обеспеченности - 569 тыс. м3;
плотность
селя - 1900 кг/м3.
Город
Тырныауз неоднократно подвергался трагическим разрушениям селевыми потоками,
участившимися за последние 50 лет. Кроме того, на крупных склонах бассейна рек
в техногенных отвалах Тырныаузского горно-обогатительного комбината
сосредоточено около 19 млн. м3 рыхлообломочных пород, увеличивающих
вероятность формирования катастрофических селей.
После
прохождения селевых потоков в 2000 г. на р. Герхожан-Су был разработан проект и
в настоящее время ведутся работы по строительству селепропускного сооружения на
р. Герхожан-Су - правом притоке р. Баксан. Однако противосе-левая и
противопаводковая безопасность г. Тырныауз не может быть обеспечена без учета
воздействия на водный режим р. Баксан селепроявлений по его левому притоку - р.
Камык-Су. Главная опасность затопления города водами р. Баксан заключается в
том, что р. Камык-Су подходит к руслу р. Баксан практически под прямым углом.
Моделирование русловых процессов показало, что поступление из р. Камык-Су в
русло р. Баксан грязекаменной массы даже в объеме 30 - 40 тыс. м3 при
современном положении ее устья приведет к образованию запрудной плотины на р.
Баксан и затоплению правобережной части города.
На
устьевом участке р. Камык-Су в 70-е годы был построен селепропускной лоток из
бутобетона, который проходил к руслу р. Баксан под прямым углом. К настоящему
времени бутобетонные конструкции лотка практически разрушены, сохранились лишь
фрагменты стен лотка на ряде участков русла.
Основное функциональное назначение проектируемого комплекса
сооружений инженерной защиты - уберечь г. Тырныауз от затопления водами р.
Баксан в результате подпора воды в ее русле при сходе селевых потоков по р.
Камык-Су и предохранить территорию города, расположенную вдоль русла р.
Камык-Су, от непосредственного воздействия селевых потоков.
В
рабочем проекте рассмотрены два варианта сооружений инженерной защиты:
строительство
селепропускного сооружения (лотка) на р. Камык-Су, в черте городской застройки
с разворотом и переносом устьевой части реки на 200 м ниже по течению р.
Баксан, что позволит рассредоточить селевой материал в русле р. Баксан и
улучшить гидравлические условия смыва селевых отложений водами р. Баксан, в том
числе и за счет большего уклона ее русла на участке подхода лотка;
строительство
защитного гидроузла в русле р. Баксан для защиты г. Тырныауза от затопления в
условиях селевой опасности р. Камык-Су, основное назначение которого -
отведение вод р. Баксан по искусственному обходному руслу в случае перекрытия
русла р. Баксан селевыми отложениями р. Камык-Су при современном положении его
устьевой части.
В
результате технико-экономического сравнения вариантов к строительству принят
первый вариант селепропускного сооружения.

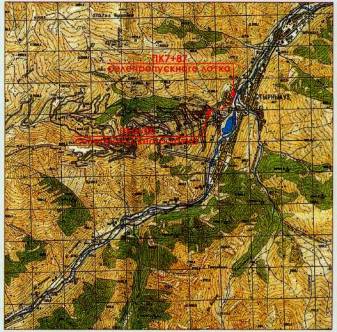

Трасса
селепропускного сооружения на р. Камык-Су начинается в пределах верхней границы
городской застройки, где русло проходит в достаточно глубоком врезе, что
исключает возможность свала селевого потока в обход селепропускного сооружения.
Общая протяженность селепропускного сооружения составляет 787 м, в том числе
железобетонный лоток -747 м. Проектный уклон селепропускного лотка равен
0,0907.
В
плановом положении лоток на участке от ПК 0 до ПК 4+70 проходит по действующему
руслу р. Камык-Су с последующим поворотом для сопряжения с р. Баксан на
пониженных отметках и под острым углом. Угол поворота трассы лотка составляет
55° при радиусе поворота 550 м. Ширина селепропускного сооружения (16 м)
определена расчетом и равна средней ширине селевого потока на подходном участке
селевого русла. Возвышение стен лотка над максимальным уровнем селевого потока
принято равным 1,05 м.
Рассмотрены
два варианта сечения лотка - со сплошным железобетонным днищем и стенами; из
подпорных железобетонных стен с вертикальным зубом и креплением камнем. По
левой стороне лотка предусмотрена берма шириной 8 м для устройства
эксплуатационной дороги V
категории.
Класс капитальности селепропускного сооружения - III.
В
рабочем проекте предусмотрены также следующие виды работ:
перенос
кислородной станции (новое строительство) по типовому проекту, включая электроснабжение;
вынос
из зоны строительства и переустройство коммуникаций: ВЛ 110 кВ, трубопроводов
хвостохранилища Тырныа-узского горно-обогатительного комбината Ду 800 мм - 2
шт., трубопровода оборотного водоснабжения Ду 630 мм, канализационного
коллектора Ду 530 мм, трубопровода горячей воды (отопления) Ду 159 мм,
трубопровода горячего водоснабжения Ду 159 мм; трубопровода холодного
водоснабжения Ду 273 мм; трубопроводов горячей и холодной воды (байпас) Ду 89
мм, телефонной линии; надземного и подземного участков газопровода Тырныауз -
Азау;
строительство
автодорожного моста через лоток (ПК 5+96,56);
строительство
моста через лоток в створе ул. Рога-чева (ПК 1+13,4);
строительство
водопропускных труб (ПК 4+02; ПК 0+00 -ПК 2+20);
строительство
эстакад для инженерных коммуникаций №1,2 через лоток (ПК 4+76,5; ПК 4+46,5);
демонтаж
остатков существующей подпорной стенки, железобетонных опор и конструкций
пролетного строения автомобильного моста, подвесного мостового перехода
трубопроводов хвостохранилища, эстакады, металлических ворот, железобетонных
опор ЛЭП, конструкций здания ГЭС, строения склада ГСМ, гаража, недостроенного
четырехэтажного административного здания.
Камское
водохранилище обеспечивает сезонное, недельное, суточное регулирование стока.
В
период июнь - сентябрь амплитуда колебаний уровня составляет 0,5 - 1,9 м. К
зиме уровень поднимается до отметки НПУ = 108,5 м. В зимний период
водохранилище подвергается глубокой сработке, уровни в нем понижаются на 7 -
7,5 м.

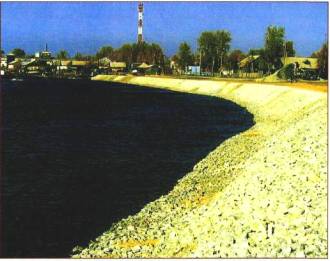

Участок
берегоукрепления Камского водохранилища расположен в административных границах
г. Добрянки. Рельеф всхолмленный, склоны пологие, на склонах расположены жилые и
производственные здания города. Величина абразионного уступа (клиф) изменяется
от 1 до 3 м. По урезу воды водохранилища при уровнях, близких к НПУ, с целью
предотвращения подмыва береговой полосы установлены берегозащитные сооружения,
выполненные из камня, бетона и дерева. Общая длина существующего
берегоукрепления (без включения причалов и пирсов) - 310 м.
Берегоукрепительные
сооружения находятся в аварийном состоянии. Отмечены разрушение деревянных и
железобетонных конструкций, подмыв и обрушение плит, разрушение причальных
стенок, вынос грунта из-под железобетонных конструкций. На неукрепленных
участках наблюдается процесс переформирования берега, характеризующийся
размывом, обрушением и оползанием с образованием отмелей.
Расстояние от берегового уступа до построек жилого
сектора и объектов соцкультуры составляет 5 - 50 м. В соответствии с заданием
на проектирование намечено выполнить берегоукрепление длиной 800 м.
В
рабочем проекте (генпроектировщик ООО «Автомост») рассмотрены три варианта
берегоукрепления для двух морфометрических образований: крутых и пологих
берегов. На основании технико-экономического сравнения вариантов к дальнейшей
разработке приняты:
для
укрепления крутых берегов - вариант с монолитной железобетонной подпорной
стенкой;
для
укрепления пологих берегов - вариант с матрасами «Рено» (габионами).
При
расчетном уровне воды в водохранилище 1 % обеспеченности отметка верха
крепления принята равной 109,6 м, а отметка гребня железобетонного парапета -
110,76 м. Низ крепления принят на 1,5 м ниже уровня меженных вод. Под матрасы
«Рено» укладывается слой геотекстиля.
На участке ПК 6+25 - ПК 6+46 существующий берег
укреплен монолитным железобетоном. Проект предусматривает покрытие старого
бетона слоем монолитного железобетона толщиной 20 см с анкерным креплением. В
нижней части устраивается упорная призма из каменной наброски. Вдоль берега
устраивается дорога, на которой устанавливаются сборные блоки железобетонного
парапета. Дорога используется для технического обслуживания и ремонта берегоукрепления.
Для наблюдения за состоянием крепления устанавливается контрольно-измерительная
аппаратура.
Проект
предусматривает охрану и рациональное использование земель при строительстве
объекта, образовании и складировании отходов, а также оценку воздействия
строительства на атмосферный воздух, поверхностные и подземные воды, на
социальные условия и здоровье населения, на растительный и животный мир.
Проектные
материалы откорректированы в соответствии с замечаниями экспертов:
изменен
класс берегоукрепительных сооружений со II на
III;
произведен
расчет береге-укреплении на воздействие ветровой и судовой волны, увеличена
толщина крепления каменной наброской;
рассмотрены
варианты крепления берега каменной наброской толщиной 1 м и габионами
(матрасами «Рено»). Вариант крепления матрасами «Рено» принят как более
экономичный, причем подготовка из слоя щебня в основании матрасов «Рено» не
требуется, так как суффозионная прочность грунтов основания обеспечивается
укладкой слоя геотекстиля;
исключено
покрытие проволоки габионов оболочкой из ПВХ в связи с отсутствием агрессивного
воздействия вод Камского водохранилища, при этом стоимость габионных
конструкций уменьшилась приблизительно на 20 %;
минимальная
прочность камня принята 30 МПа вместо завышенных марок камня для заполнения
габионов, принятых в проекте 80 МПа для изверженных пород и 60 МПа для
метаморфических пород;
марка
камня по морозостойкости F300
уменьшена до F50-F100;
исключено
прикрепление габионов к основанию при помощи арматурных анкеров;
согласована
возможность получения необходимого количества камня из карьера для крепления из
каменной наброски и заполнения габионов.
Участок
строительства расположен на левом берегу р. Бии у села Ключи, а также включает
участок р. Бии, расположенный между селами Усятское и Стан-Бехтемир.
Климат
района строительства резко континентальный, характеризуется суровой и
продолжительной зимой и очень коротким, довольно жарким летом.
В
районе строительства р. Бия имеет основное русло шириной от 150 до 300 м и ряд
второстепенных проток шириной до 50 м. Основное русло извилистое меандрирующее
с галечниковыми островами высотой над меженным уровнем воды от 0,4 до 1,5 м.
Разветвленное русло реки чередуется с однорукавным. Вогнутые берега основного
русла обрывистые высотой 2,5 -4 м, выпуклые - пологие, с галечниковыми
прирусловыми отмелями и побочнями. Пойма реки - двусторонняя. Превышение поймы
над меженным расходом воды в реке составляет 4,0 - 4,5 м.
В
геологическом строении участка на исследованную глубину до 5 м современные
аллювиальные отложения представлены суглинками от твердых до тугопластичных,
песками средней крупности, маловлажными и галечником маловлажным и
водонасыщенным мощностью свыше 4 м. С поверхности отложения в пойменной части
перекрыты аллювиальной почвой мощностью от 0,2 до 0,6 м.
Опасные
геологические процессы в пределах участка строительства проявляются в виде
периодического его затопления во время половодья и эрозионных процессов.
Сейсмичность района составляет 7 баллов. Категория грунтов по сейсмическим
свойствам II.
При
прохождении ледохода в нижнем течении р. Бии образуются заторы льда,
максимальная толщина которого в конце зимнего периода достигает 0,9 -1,2 м.
До
1992 г., когда на р. Бие осуществлялось регулярное судоходство и выполнялись
дноуглубительные и русловыправительные работы, образование заторов происходило
значительно реже. На участке, расположенном от с. Усятское до с. Стан-Бехтемир,
весной 2001 г. произошло катастрофическое наводнение, вызванное заторами льда
при ледоходе на р. Бие. Затоплению подверглись села Усятское, Мальцева Курья,
Ключи, значительный участок автодороги, опоры ЛЭП. Кроме того, в районе с.
Ключи интенсивный размыв левого берега левосторонней протоки р. Бии сегодня
угрожает безопасности жилых домов. Для защиты сел от затопления и береговой
линии от размыва предусматривается выполнить русловыправительные работы,
обеспечивающие беззаторный пропуск ледохода, и берегоукрепление левого берега.
Русловыправительные работы предполагается выполнить
на участках образования заторов, а также разработать осередки в русле реки на
повороте, расположенном ниже устья р. Бехтемир. Ширина выправительной трассы
принята по аналогии с естественными, характеризующимися отсутствием заторов
участками. Ширина ледяного поля участка трассы составляет 250 м. За расчетный
уровень при определении ширины выправительной трассы принят низкий уровень
ледохода. На участке образования заторов при выполнении выправительных работ
предусматривается подрезка берега о. Соколовский на длине 1554 м.
На
втором участке выправительных работ в русле реки разрабатываются осередки.
Объем разработки составил 1000 м3 галечникового грунта. Кроме этого,
предполагается возвести струенаправляющую дамбу, отсекающую протоку, а также
выполнить подрезку осередка напротив устья старицы и укрепление левого
пойменного берега.

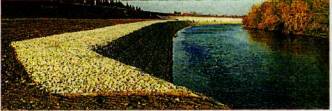

Струенаправляющая
дамба протяженностью 722,8 м отсыпается из местного галечникового грунта,
полученного при подрезке осередка. Корень дамбы примыкает к высокой бровке
правого берега, голова дамбы выводится на самую высокую отметку осередка.
Высота дамбы принята на 0,5 м выше низкого уровня ледохода. Отметка гребня
головы дамбы составила 176 м, отметка гребня корня - 177 м, продольный уклон -
0,0014, ширина дамбы по гребню принята 10 м, заложение откоса со стороны
протоки - 1:1,5, со стороны основного русла у корня - 1:3, на оставшейся длине
-1:2.
Для
увеличения устойчивости левого пойменного берега откос его на протяжении 1195 м
уполаживается, для чего берег подсыпается местным галечниковым грунтом до

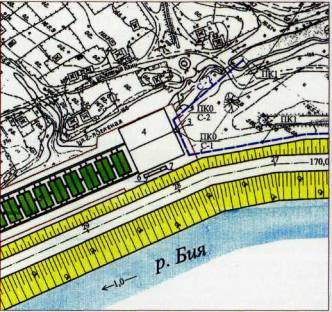

заложения откоса 1:6. Проектом (генпроектировщик ОАО «Алтай-водпроект»)
предусматривается берегоукрепление левого берега р. Бия у с. Ключи протяженностью
841,4 м.
Вариант
берегоукрепления выбран на основании сравнения двух вариантов:
устройство
системы берегозащитных шпор;
уположение
берега путем отсыпки откоса до заложения 1 : 6 из галечникового грунта.
По
результатам сравнения принят вариант с устройством шпор. Шпоры отсыпаются из
местного галечного грунта, гребень и откосы крепятся камнем крупностью 0,3 м,
толщина отсыпки 1 м. Шпоры затапливаемые. Отметка головы шпор принята на уровне
прохождения руслоформирующего расхода, корень шпор выводится на отметку
примыкающего берега. Длина шпор принята 20 м, расстояние между ними в пределах
вогнутого берега назначено 40 м, в пределах выгнутого - 60 м.
Рассматриваемая территория расположена в пределах
древней дельты р. Терек и представляет собой сравнительно плоскую равнину с
малым уклоном к востоку и заметным его повышением в прирусловой части Терека. В
геоморфологическом отношении район строительства располагается в пределах
дельтовой аллювиально-морской позднехвалынской равнины, охватывая притеречную
часть Терско-Сулакской низменности, для которой характерен резко
континентальный сухой климат, с жарким летом и холодной малоснежной зимой.
Среднегодовая температура воздуха колеблется в пределах 10°С. Самый холодный
месяц - январь, среднемесячная температура составляет минус 4°С - 4,5°С.
Сейсмичность района 9 баллов.
По
возрасту и условиям осадкообразования четвертичные отложения делятся следующим
образом: древнекаспийские, бакинские морские, хазарские морские, хвалынские
аллювиально-морские. Бакинские морские отложения имеют повсеместное
распространение. Хазарские морские представлены глинами и суглинками серых,
голубовато-серых и желтовато-серых тонов с прослоями и линзами серых песков,
часто глинистых. Мощности прослоев меняются от 1 - 2 до 20 м. Глинистый прослой
в кровле вскрытой мощности хазара выделяется в качестве водоупора. Хвалынские
образования делятся на нижнехвалынские аллювиально-морские и верхнехвалынские
аллювиальные осадки, разделенные глинистым прослоем. Нижнехвалынские отложения
представлены переслаиванием глин, суглинков, супесей, песков. Минерализация
подземных вод меняется в пределах от 0,1 до 45 г/л.
Грунты
по сейсмичности относятся к III
категории.
Источником
питания р. Терек служат талые воды ледников и сезонных снегов, дождей теплого
периода года и подземные воды. Внутригодовое распределение стока
характеризуется наличием весеннего половодья в комплексе с дождевыми паводками
в теплый период года. Максимум половодно-паводочного периода приходится на июль
- август, минимум межени - на февраль - март. За половодно-паводочный период
(май - сентябрь) проходит 60 - 80 % годового стока. Уровень грунтовых вод
колеблется в пределах 1 - 2 м от поверхности земли.
Проектируемый
участок расположен в русле р. Терек в районе ее разветвления на два банка:
Гудийский и Шовинский. В настоящее время вдоль существующего основного
Гудийского вала происходят процессы подмыва и его обрушения. Эрозионные
процессы усиливаются с увеличением расходов реки. Основной целью проектируемых
мероприятий является защита населенных пунктов, сельхозугодий, представленных
пашней, лесными насаждениями, а также рыбохозяйственных объектов от затопления
и подтопления паводками.
В
рабочем проекте (генпроектировщик ЗАО НТЦ «Регион-ГидроПроект», г. Москва)
разработан комплекс выправительных и защитных мероприятий, направленных на
снижение темпов деформации берегов и прирусловых валов. Из Гудийско-го банка
воды по протокам поступают в Шовинский банк. Для защиты территории от наводнений
предусмотрены мероприятия направленные на укрепление прирусловых валов на
участках размыва и увеличение потока в Гудийском банке. Увеличение потока в
Гудийском банке достигается устройством прорези и перекрытием поперечных
проток. Прирусловые валы укрепляются грунтом из выемки прорезей.
На
участке ПК 400 - ПК 403 прорезь располагается в 50 -70 м от левого берега.
Длина прорези равна 550 м, ширина -40 м, максимальная глубина выемки - 3,5 м.
На
участке ПК 464 - ПК 470 прорезь трассируется в левой части русла на перекате,
расположенном на вершине излучины. Длина прорези - 400 м, ширина - 24 м,
максимальная глубина выемки - 2,5 м. Отвалы грунта перекрывают три протоки,
остальной грунт используется для повышения отметки гребня вала.
На
участке ПК 580 - ПК 581 прорезь располагается в узле ответвления нижней
поперечной протоки и отклоняет поток от левого размываемого берега. Длина
прорези - 385 м, ширина - 32 м, максимальная глубина выемки - 3 м. Грунт из
выемки укладывается в верхней части протоки в виде запруды. Ширина засыпки
протоки - 50 м.
Участок
проектирования расположен на территории г. Кызыла, в северо-восточной части
Тувинской котловины.
Климат
района резко континентальный, характеризуется очень суровой зимой и жарким
летом, а также большой разницей дневных и ночных температур. Среднемесячная
температура самого холодного месяца (январь) составляет минус 33,3 °С,
абсолютный минимум - минус 58 °С, самого теплого (июль) - 19,6 °С, абсолютный максимум
- 38 °С. Морозный период длится 250 дней. Среднегодовое количество осадков
составляет 230 мм. Снежный покров достигает 240 мм.
Нормативная
глубина сезонного промерзания почвы - 2,9 м.
В
геоморфологическом отношении участок приурочен к надпойменной террасе,
расположен на левобережной и правобережной поймах р. Енисея. Абсолютные отметки
поверхности изменяются от 613,41 м до 622,95 м.
В
геологическом строении представлены современные и верхнечетвертичные
аллювиальные отложения, четвертичные элювиальные отложения и
средне-верхнеюрские осадочные образования салдамской свиты. С поверхности
отложения перекрыты насыпными техногенными грунтами, представленными
гравийно-галечниковой смесью с песчано-супесчаным заполнителем. Мощность
техногенных грунтов составляет от 0,2 до 4,6 м. Аллювиальные отложения
представлены песками, супесями, галечниковыми и гравийными грунтами. Мощность
отложений составляет 7 - 13 м. Средневерхнеюрские отложения представлены
мелкозернистыми малотрещиноватыми песчаниками.
Река
Енисей образуется от слияния рек Большой Енисей (Бий-Хем) и Малый Енисей
(Каа-Хем) у г. Кызыла. Длина реки от места слияния до устья равна 3487 км.
Общая площадь бассейна равна 2580000 км2. Ширина реки в межень
составляет 200 - 400 м, средняя глубина в русле - от 3,5 до 4,5 м. В паводок
ширина реки увеличивается до 400 - 1200 м (с учетом ограждающих дамб), а
средняя глубина - до 8 - 10 м. Средняя скорость течения достигает 3 - 3,5 м/с в
многоводные периоды.
Первые
ледовые явления на реке наблюдаются в конце октября, к концу ноября
устанавливается ледостав. Толщина льда достигает 0,9 -1,9 м. Ледоходные явления
происходят на фоне весеннего половодья, которое длится в среднем около 3 мес.
Сейсмичность
района составляет 8 баллов.
Территория
г. Кызыла подвергается практически ежегодным затоплениям паводковыми водами
Енисея. Ранее для защиты территории города от затопления были построены
хозспособом дамбы обвалования. Дамбы выполнены без крепления откосов, имеют
неполный профиль, их высота не соответствует расчетным уровням паводка. В 2006
г. длительный паводок весеннего половодья совпал с дождевым паводком, и из-за
высоких уровней воды в реке были затоплены районы «Кожзавод», «Звероферма»,
«Орбита».
Рабочим
проектом (генпроектировщик ОАО «СибНИиПИ землеустройства и мелиорации», г.
Абакан) предусматривается реконструкция защитных сооружений для предотвращения
затопления территории г. Кызыла паводковыми водами р. Енисей.
Существующие
защитные сооружения вдоль правого и левого берегов реки выполнены в виде
насыпных дамб из гравийно-песчаного грунта общей протяженностью 18,085 км:
длина дамбы Д-1 равна 8,915 км, длина дамбы Д-2 - 2,2 км, длина дамбы Д-3 -
6,97 км, 0,6 км приходится на крепление берега.
Трасса
защитной дамбы Д-1 проходит вдоль Парка культуры и отдыха им. Гастелло,
расположенного на образованном протокой р. Енисей острове. Протоку при
устройстве парка сохранили в рекреационных целях. Входная и выходная части
протоки отсечены от основного русла низконапорными плотинами (в составе
защитной дамбы) с водоперепускными сооружениями. Водоприемные окна
водоперепускных сооружений в межень открыты для свободного прохода воды по
протоке; во время паводков затворы закрыты, полностью отсекая поступление воды
со стороны р. Енисей.
Реконструкцию
защитных сооружений намечено выполнить в две очереди. Первая очередь рабочего
проекта включает реконструкцию дамб Д-2 и Д-3.
Вторая
очередь предусматривает реконструкцию защитной дамбы Д-1 и устройство
перегораживающих сооружений, дренажных придамбовых каналов, насосных станций.
Дамба
Д-2 предназначена для защиты левобережной части города - района «Кожзавод»,
застроенной частными домами. Трасса дамбы пролегает вдоль русла реки от
коммунального моста до устья ручья Тонмас-Суг. Она отнесена к III классу
капитальности по прогнозным показателям последствий возможных гидродинамических
последствий на территорию, превышающих показатели для сооружений IV класса.
Расчетные обеспеченности расходов и уровней воды приняты: основной случай - 3
%; поверочный - 0,5 %. Ширина гребня дамбы переменная и составляет 4,5 -6 м.
Отметка верха дамбы с учетом дорожного покрытия превышает значение поверочного
уровня (0,5 %) на 0,8 м.
Насыпь
дамбы Д-2 выполняется из супесчано-суглинистого грунта. Заложение верхового откоса
составляет 1:2, низового - 1:1,5. Гребень дамбы и низовой откос крепятся
галечниковым грунтом с песчаным заполнителем слоем не менее 0,2 м. Верховой
откос крепится скальным грунтом толщиной 0,4 м по слою щебня 0,3 м. Расчетный
диаметр камня равен 0,12 м. Вдоль трассы дамбы предусмотрены съезды, площадки
разъезда и аварийный запас супесчано-суглинистого и скального грунтов.
Дамба
Д-3 предназначена для защиты правобережной части города (район «Звероферма»),
застроенной частными домами. Длина реконструируемых сооружений равна 6,97 км,
из них дамба составляет 6,37 км, берегоукрепление - 0,6 км. Дамба Д-3 отнесена
к IV
классу
капитальности.
Дамба
Д-4 (проектируемая) начинается у концевой части дамбы Д-2 (ПК 22+00) и,
огораживая узел насосной станции, примыкает к повышению рельефа в районе ул.
Ключевая, тем самым замыкая комплекс защитных сооружений г. Кызыла,
расположенных на левом берегу р. Енисей. Длина дамбы -275 м, средняя высота -4
м, заложение верхового откоса -2, низового - 1,5, ширина гребня - 4,5 м.
Верховой откос закреплен скальным грунтом слоем 0,4 м.
(Бюллетень строительной техники, № 11 2007 г.)
