ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
на
монтаж строительных конструкций
7.05.01.23
МОНТАЖ ОПУСКОВ ОТ
МАГИСТРАЛЬНЫХ ВОЗДУХОВОДОВ ПРОХОДЯЩИХ В МЕЖФЕРМЕННОМ ПРОСТРАНСТВЕ С ПРОХОДОМ ЗА
ПОДКРАНОВЫМИ ПУТЯМИ
МОСКВА - 1989
|
РАЗРАБОТАНА
|
|
СОГЛАСОВАНО
|
|
Институтом ГПИ
Проектпромвентиляция
|
|
НПО
"Промвентиляция"
|
|
Главный инженер
института
|
П.А. Овчинников
|
Главный инженер
|
В.А. Мурашкин
|
|
Начальник отдела
|
А.И. Иванов
|
Отделом
механизации и технологии строительства Госстроя СССР
|
|
Главный специалист
|
О.К. Терехов
|
Письмо от
27.12.1988 г., № 23-737
|
|
Зав. сектором
|
В.Л. Кириллова
|
|
|
|
|
Введена в действие
с 1 февраля 1989 г.
|
Содержание
1.1. Типовая
технологическая карта разработана из расчета устройства 50 м2
поверхности воздуховодов. Карта рекомендуется для монтажа опусков от
магистральных воздуховодов, проходящих в межферменном пространстве с проходом
за подкрановыми путями на промышленных объектах повышенной этажности.
1.2. Типовая
технологическая карта распространяется на монтаж опусков от магистрального
воздуховода круглого или прямоугольного сечения из тонколистовой стали толщиной
до 1 мм, диаметром 630, 710, 800 мм или периметром от 1800 до 2400 мм.
1.3. В состав
работ, рассматриваемых картой входят:
комплектование
и подноска деталей к месту монтажа;
сборка воздуховодов
(опусков) в укрупненные блоки, осуществляемая в пределах рабочей зоны;
установка
грузоподъемных средств грузовых и отводных блоков;
подъем
воздуховодов (опусков) на проектную отметку и подсоединение к магистральному
воздуховоду;
закрепление
опусков.
1.4. Картой
предусматривается монтаж опусков от магистральных воздуховодов укрупненными
блоками с помощью электролебедок или монтажно-тяговых механизмов.
1.5. При
привязке типовой технологической карты к конкретному объекту уточняются объемы работ,
калькуляция затрат труда, средств механизации с учетом максимального
использования имеющихся в наличии монтажных механизмов.
2.1. Монтаж
воздуховодов следует вести в соответствии с ППР, утвержденным в установленном
порядке и согласованным с генподрядчиком.
2.2. До начала
монтажа воздуховодов должны быть выполнены следующие работы:
смонтированы
фермы и уложены плиты перекрытия;
установлены
закладные детали для крепления опусков;
обеспечены
необходимые проезды и проходы к месту монтажа;
ограждена зона
монтажа (СНиП
III-4-80, п. 2.7);
установлены
знаки безопасности (ГОСТ 12.4.026-76);
составлена
комплектовочная ведомость на укрупненные блоки и определена последовательность
их монтажа;
намечены и
согласованы с генподрядчиком места установки и крепления грузоподъемных
механизмов;
доставлены
детали к месту монтажа.
2.3. Последовательность
рабочих операций при монтаже опусков от магистральных воздуховодов укрупненными
блоками, проходящих в межферменном пространстве с проходом за подкрановыми
путями:
комплектование
и подноска отдельных деталей к месту подъема;
установка и
крепление лебедок;
установка и
крепление грузовых блоков;
сборка
укрупненного блока путем соединения отдельных деталей на фланцах с постановкой
готовых прокладок и затяжкой болтов на инвентарных подставках (положение I).
установка
средств крепления;
строповка укрупненного
блока к электролебедкам и установка оттяжек;
подъем
укрупненного блока с помощью электролебедок в положение II, временное его
закрепление;
установка
укрупненного блока в проектное положение, соединение его с ранее смонтированным
магистральным воздуховодом затяжкой болтов, вставленных в отверстия на фланцах,
между которыми помещены прокладки;
выверка
соответствия положения блока проектному;
окончательное
крепление укрупненного блока;
расстроповка
укрупненного блока и снятие оттяжек;
снятие
грузовых блоков и лебедок.
2.4.
Рекомендуемый состав подъемных механизмов и оборудования, необходимых для
монтажа, приводится в табл. 1.
Таблица
1
|
Наименование комплекта подъемных механизмов и
оборудования
|
Вариант (фасет-код)
|
Техническая характеристика
|
ГОСТ, тип, марка
|
Количество
|
|
Электролебедка
|
|
Грузоподъемность 1 т
|
ЛМ-1
|
2
|
|
Блок однорольный
|
|
То же
|
-
|
4
|
|
Строп облегченный
|
|
Диаметр 6,7 мм, длина 4 м
|
ГОСТ
7669-80
|
2
|
|
То же
|
|
Длина 2 м
|
"
|
2
|
|
Монтажно-тяговый механизм
|
|
Грузоподъемность 1 т
|
МТМ Туапсинский з-д
|
1
|
|
Строп облегченный
|
|
Длина 4 м
|
-
|
2
|
|
То же
|
|
Длина 2 м
|
-
|
4
|
|
Стропы для крепления
лебедок и блоков
|
|
Длина 3 м
|
ГОСТ
3071-74 УКС-1,25
|
6
|
|
Автогидроподъемник
|
|
АГП-12А+
АГП-28 в зависимости от высоты подъема
|
ГОСТ
22859-77
|
1
|
Монтаж опусков от магистральных воздуховодов, проходящих
в межферменном пространств с проходом за подкрановыми путями

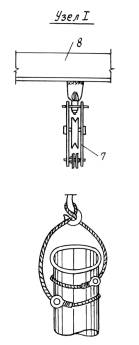

Строповка воздуховода,
поднимаемого в вертикальном положении

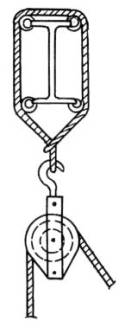

Крепление блока к верхнему поясу фермы
Инвентарная металлическая подкладка
Крепление вертикального воздуховода с помощью дюбеля

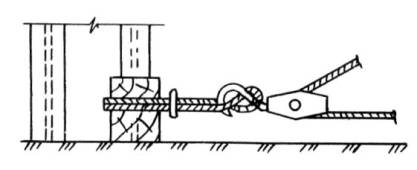

Крепление отводного блока к колонне
1 - инвентарные подставки; 2 - положение I опуска
воздуховода; 3 - оттяжка; 4 - проектное положение воздуховода; 5 - положение II
опуска воздуховода; 6 - рабочий настил автогидроподъемника; 7 - грузовой блок;
8 - верхний пояс фермы; 9 - круг диаметром 6 мм; 10 - труба диаметром 32 мм; 11
- уголок 25×25×5 мм; 12 - дюбель ДВР М6; 13 - воздуховод
3.1. До начала
монтажа составляют акт на скрытые строительные работы, осуществляют входной
контроль качества применяемых материалов, заготовок, измерительных
инструментов, соответствие их стандартам и техническим условиям, проектным
типам и маркам.
3.2.
Технические критерии и средства контроля операций и процессов приведены в табл.
2.
3.3.
Приемочный контроль смонтированных конструкций осуществляют согласно СНиП
3.05.01-85 . При приемке работ предъявляют журналы монтажных и сварочных работ,
антикоррозийной защиты сварных соединений, акты освидетельствования скрытых
работ.
Таблица
2
|
Наименование процессов,
подлежащих контролю
|
Предмет контроля
|
Инструмент и способ
контроля
|
Время контроля
|
Ответственный контролер
|
Технические критерии оценки
качества
|
|
Подготовительные
предмонтажные работы
|
Соответствие
геометрических размеров проектным, наличие внешних дефектов
|
Рулетка
металлическая. Визуальный осмотр
|
До
начала монтажа
|
Мастер
|
Без
отклонений от ТУ
|
|
Сборка
воздуховодов в укрупненные блоки
|
Соответствие
монтажным чертежам
|
Визуально,
линейка измерительная (рулетка)
|
До
начала подъема блока на проектную отметку
|
Мастер
|
Прямолинейность
|
|
Выполнение
сварных соединений
|
Качество
шва
|
Визуально,
испытание
|
То
же
|
То же
|
Герметичность
|
|
Фланцевые
соединения
|
Плотность
соединений, правильность установки прокладок, надежность затяжки болтов
|
Визуально,
щупом, гаечным ключом и молотком
|
"
|
"
|
То
же
|
|
Монтаж
опусков от магистральных воздуховодов
|
Привязка
опусков к строительным конструкциям, соответствие проекту
|
Рулетка,
метр, отвес, уровень
|
После
монтажа опусков и прикрепления к магистральному воздуховоду
|
Мастер
|
Допустимые
отклонения от вертикали - не более 2 мм на 1 м воздуховода
|
|
Разметка
мест установки средств крепления воздуховодов
|
Расстояние
между подвесками
|
Рулетка,
метр, уровень, шнур
|
До
начала подъема блока на проектную отметку
|
Мастер
|
Допустимые
отклонения ± 10 мм
|
|
Приварка
кронштейнов, опор и подвесок к строительным конструкциям для крепления
воздуховодов
|
Качество
сварного шва
|
Визуально
|
То
же
|
То же
|
Надежность
сварного шва
|
Примечание. Для строительных конструкций
из бетона крепление кронштейнов и подвесок производится с помощью распорных
дюбелей.
Таблица
3
Наименование процесса
|
Номер фасет для пересчета
показателей
|
Единица измерения
|
Объем работ
|
Обоснование (ЕНиР и др.
нормы)
|
На единицу
|
На объем
|
Примечание
|
|
норма времени, чел.-ч
|
расценка, р.-к.
|
затраты труда, чел.-ч
|
зарплата, р.-к.
|
|
Погрузка
деталей воздуховодов и фасонных частей на автотранспорт
|
|
т
|
0,4
|
ЕНиР 24-14, 2-а, к=1,25
|
1,56
|
0-795
|
1,56
|
0-795
|
|
|
Разгрузка
с автотранспорта деталей воздуховодов и фасонных частей с переноской к месту
складирования на расстояние до 50 м
|
|
т
|
0,4
|
ЕНиР 24-14, 2-б, к=1,25
|
1,44
|
0-725
|
1,44
|
0-725
|
|
|
Комплектование
и подноска воздуховодов и фасонных частей к месту сборки на расстояние до 50
м
|
|
т
|
0,4
|
ЕНиР 24-20, 1-б
|
1,43
|
0-728
|
1,43
|
0-728
|
|
|
Погрузка
на автотранспорт инвентаря и оборудования
|
|
т
|
0,65
|
ЕНиР 24-14, 2-а, к=1,25
|
1,56
|
0-795
|
1,56
|
0-795
|
|
|
Разгрузка
с автотранспорта инвентаря и оборудования
|
|
т
|
0,65
|
ЕНиР 24-14, 2-б, к=1,25
|
1,44
|
0-725
|
1,44
|
0-725
|
|
|
Установка
электролебедок
|
|
шт
|
2
|
ЕНиР 24-5, 1-а
|
1,55
|
0-788
|
3,10
|
1-576
|
|
|
Снятие
электролебедок
|
|
шт
|
2
|
ЕНиР 24-5, 5-а
|
0,64
|
0-325
|
1,28
|
0-65
|
|
|
Перемещение
электролебедок на расстояние до 2 0м
|
|
шт
|
2
|
ЕНиР 24-5, 9-а
|
0,115
|
0-058
|
0,23
|
0-116
|
|
|
Установка
блоков внизу
|
|
шт
|
2
|
ЕНиР 24-9, 1-а
|
0,53
|
0-272
|
1,06
|
0-544
|
|
|
То
же, на высоте до 10 м
|
|
шт
|
2
|
ЕНиР 24-9, 2-а
|
0,69
|
0-354
|
1,38
|
0-708
|
|
|
Снятие
блоков внизу
|
|
шт
|
2
|
ЕНиР 24-9, 1-а
|
0,318
|
0-163
|
0,636
|
0-326
|
|
|
То
же, на высоте до 10 м
|
|
шт
|
2
|
ЕНиР 24-9, 2-а, к=0,6
|
0,414
|
0-212
|
0,828
|
0,424
|
|
|
Закрепление
оттяжек l=25
м, Ø=19
мм
|
|
шт
|
1
|
ЕНиР 24-11, 1-б
|
0,99
|
0,521
|
0,99
|
0-521
|
|
|
Снятие
оттяжек на высоте до 10 м
|
|
шт
|
1
|
ЕНиР 24-9, 2-б, к=0,6
|
1,44
|
0,756
|
1,44
|
0-756
|
|
|
Монтаж
опусков от магистральных воздуховодов укрупненными блоками
|
|
м2
|
50
|
ЕНиР 10-5, 4-в, табл. 4
|
0,51
|
0-388
|
25,5
|
19-40
|
|
|
Итого:
|
|
|
|
|
|
|
43,874
|
28-789
|
|
|
|
|
|
|
|
|
или
|
|
|
|
|
|
|
|
|
|
|
|
5,35 чел.-дн.
|
|
|

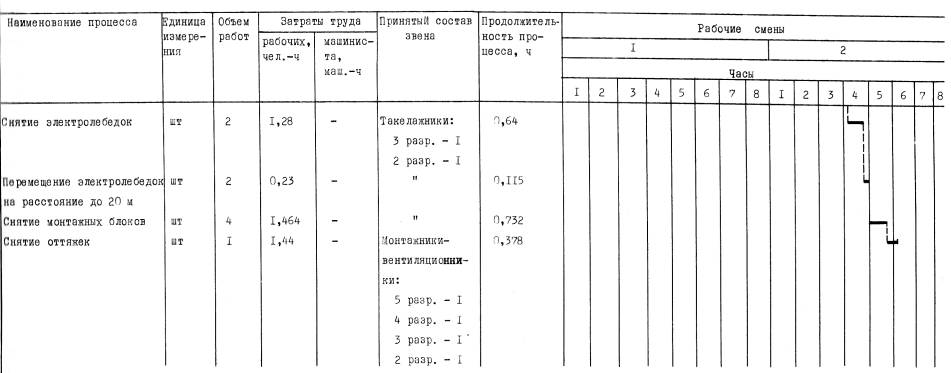

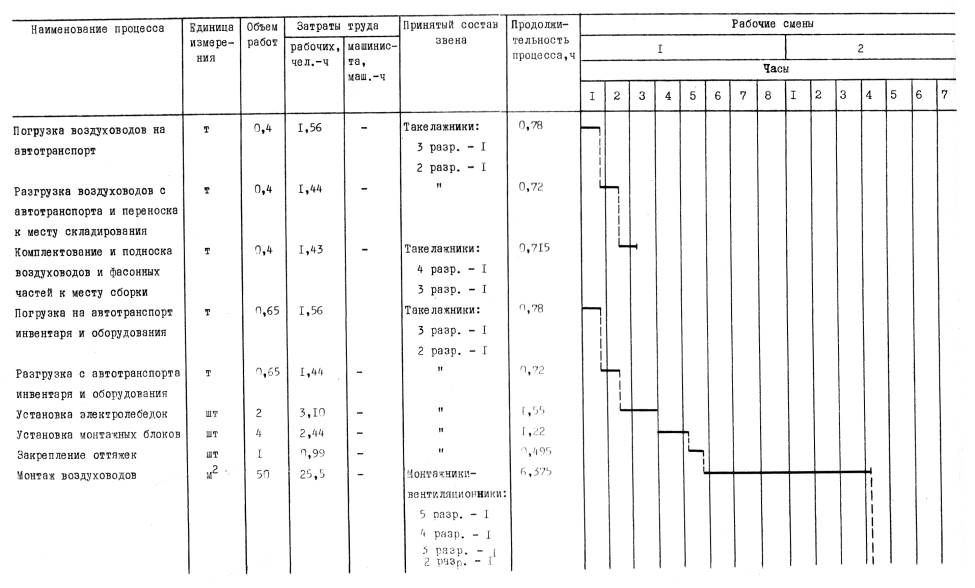

Таблица
4
Примечание: График производства работ
составлен для монтажа опусков от магистральных воздухопроводов при помощи
электролебедок.
6.1.
Потребность в инструменте, инвентаре и приспособлениях приведена в табл. 5.
Таблица
5
|
Наименование
|
Марка, техническая характеристика, ГОСТ, № чертежа
|
Единица измерения
|
Количество
|
Назначение
|
|
Электролебедка ЛМ-1-80 грузоподъемностью
1 т
|
ГОСТ 2914-80
|
шт
|
2
|
Подъем грузов на высоту
|
|
Блок БМ-1
|
|
шт
|
2
|
То же
|
|
То же, БМ-2
|
|
шт
|
2
|
"
|
|
Строп облегченный l=4 м
|
|
шт
|
2
|
Строповка грузов
|
|
То же, l=2 м
|
|
шт
|
4
|
То же
|
|
Монтажно-тяговый механизм
МТМ-1,6 грузоподъемностью 1,6 т
|
Туапсинский завод
|
шт
|
2
|
Поднятие укрупненных блоков
на высоту
|
|
Блок БМ-2
|
|
шт
|
2
|
То же
|
|
Строп облегченный l=4 м
|
|
шт
|
2
|
Строповка укрупненных
блоков
|
|
То же, l=2 м
|
|
шт
|
4
|
То же
|
|
Автогидроподъемник
|
ГОСТ
22859-77
АГП-12А¸ АГП-28 в зависимости от высоты подъема
|
шт
|
1
|
Установка креплений, сборка
фланцевых соединений на высоте
|
|
Подмости монтажные
|
ВНИПИпромстальконструкция 29800-15
|
шт
|
1
|
То же
|
|
Электросварочный
трансформатор ТД-300
|
ГОСТ
95-77
|
шт
|
1
|
Сварка закладных деталей
для крепления воздуховодов и подварка выполненных сварных соединений
|
|
Кабель сварочный ПРГД
1×50 мм2
|
ГОСТ 6731-77
|
м
|
50
|
То же
|
|
Кабель силовой (для
заземления) НРПГ 3×6 мм2
|
ГОСТ 13497-77Е
|
м
|
15
|
"
|
|
Набор инструмента
электросварщика ЭНУ-300
|
ТУ 36-1162-81
|
компл
|
1
|
Сварка закладных деталей для
крепления воздуховодов и подварка готовых сварных соединений
|
|
Щиток электросварщика
|
ГОСТ
12.4.035-78
|
шт
|
1
|
То же
|
|
Электрическая шлифовальная
машина с двойной изоляцией Э-2005
|
Позрянский з-д "Электроинструмент"
|
шт
|
1
|
Подготовка воздуховодов
|
|
Ключ трещеточный без
холостого хода, размер зева сменных головок 10, 11, 13, 14, 17 мм
|
СТД-961/76
|
шт
|
2
|
Соединение деталей
воздуховодов
|
|
Электрогайковерт Æ резьбы 12 мм
|
ИЭ-3116
|
шт
|
2
|
Соединение воздуховодов
|
|
Ключ гаечный, мм
|
ГОСТ
2839-80Е
|
шт
|
|
То же
|
|
8-10
|
|
шт
|
5
|
|
|
13-14
|
|
шт
|
3
|
|
|
17-19
|
|
шт
|
2
|
|
|
22-24
|
|
шт
|
1
|
|
|
Оправка удлиненная
|
СТД-418
|
шт
|
3
|
Совмещение отверстий
фланцев
|
|
Метр складной
|
ГОСТ 7502-80
Цена деления 1 мм
|
шт
|
4
|
Замеры
|
|
Рулетка металлическая
измерительная
|
ГОСТ 7502-80 Цена деления 1 мм
|
шт
|
1
|
То же
|
|
Уровень строительный УС-300
|
ГОСТ 9416-83 Длина 300
мм
|
шт
|
1
|
Определение
горизонтальности воздуховода
|
|
Отвес (масса 0,2 кг)
|
ГОСТ 7948-80
|
шт
|
1
|
Определение вертикальности
воздуховода
|
|
Лом строительный
|
ГОСТ 1405-83
|
шт
|
1
|
Вспомогательные работы
|
|
Кувалда тупоносая (масса 3
кг)
|
ГОСТ
11401-75
|
шт
|
1
|
Рихтовка элементов
|
|
Бородок слесарный Æ стержня 8-10 мм
|
ГОСТ 7214-72
|
шт
|
2
|
Вспомогательные работы
|
|
Молоток слесарный тип 2
(0,4 кг)
|
ГОСТ 2310-77
|
шт
|
2
|
Вспомогательные работы
|
|
Ящик инструментальный
переносной трехсекционный 408×208×300 мм
|
ВНИИМонтажспецстрой
|
шт
|
2
|
Хранение инструмента
|
|
Щетка стальная
|
Гипросельстрой
|
шт
|
2
|
Очистка поверхностей от
загрязнения
|
|
Канат пеньковый Æ 19 мм, длина 25 м
|
ГОСТ 483-75
|
шт
|
2
|
Оттяжка укрупненных блоков
воздуховодов
|
|
Инвентарная подставка
|
черт. 3-7.904/3
|
шт
|
20
|
Для сборки воздуховодов в
укрупненные блоки
|
|
Электрический ручной
перфоратор ИЭ-4713
|
ТУ 36.48.11-004-86
|
шт
|
1
|
Образование отверстий для
крепления кронштейнов, опор, подвесок
|
6.2.
Потребность в материалах и полуфабрикатах для выполнения работ по монтажу
воздуховодов поверхностью 50 м2 приводятся в табл. 6.
Таблица
6
|
Наименование материалов, полуфабрикатов, конструкций
(марка, ГОСТ)
|
Вариант (фасетный код)
|
Исходные данные
|
Потребность в материале, кг
|
|
единица измерения
|
объем работ в нормативных единицах
|
принятая норма расхода материалов
|
|
Болты Æ 8×30
мм (ГОСТ
7798-70) с гайками М8 (ГОСТ
5915-70)
|
|
50 м2 поверхности воздуховода
|
|
|
9
|
|
Хомуты, подвески, стяжки (ТУ 36-1195-84)
|
|
То же
|
|
|
6
|
|
Электроды
|
|
"
|
|
|
18
|
|
Резина профилированная
|
|
"
|
|
|
4,2
|
|
Кронштейны из угловой стали 40×40×3 мм
|
|
"
|
|
|
30
|
|
Дюбели ДВР М6
|
|
"
|
|
|
0,3
|
7.1. Работы
выполняются с соблюдением СНиП III-4-80 "Техника
безопасности в строительстве", норм, утвержденных Госгортехнадзором СССР,
и требований ОСТ 36-100.3.10-85 "Монтаж внутренних санитарно-технических
устройств. Требования безопасности".
7.2.
Приступать к монтажу разрешается только при наличии проекта производства работ
(ППР).
7.3. Зоны
работ по монтажу воздуховодов в межферменном пространстве на высоте и в зоне
возможного падения материалов и инструмента должны быть ограждены с
выставлением ограничительных знаков ГОСТ
12.4.059-78 ССБТ. "Строительство. Ограждения защитные
инвентарные" и ГОСТ 12.4.026-76 ССБТ.
"Цвета сигнальные и знаки безопасности".
7.4.
Запрещается пребывание людей в зоне возможного падения материалов и
инструментов при производстве работ в межферменном пространстве.
7.5. При
работе на высоте слесари-вентиляционники должны пройти медосмотр и иметь
проверенные и испытанные предохранительные пояса, без которых их нельзя
допускать к производству работ (ГОСТ
12.4.089-80. ССБТ. "Строительство. Пояса предохранительные").
Места крепления карабинов предохранительных поясов к строительным конструкциям
и специальным приспособлениям (натянутые стальные канаты и т.д.) должны быть указаны
производителем работ или мастером. Запрещается закреплять предохранительные
пояса за ограждение настила.
7.6. Все
монтажники должны быть обеспечены защитными касками (ГОСТ
12.4.087-84 ССБТ. "Строительство. Каски строительные").
7.7. Работы с
электрифицированным инструментом и электросварочным оборудованием должны
производиться с обеспечением требований техники безопасности в соответствии с
ГОСТ 12.2.013-75 и ГОСТ 12.3.003-86.
7.8. Сварочные
аппараты и электрифицированный инструмент должны быть заземлены по ГОСТ
12.1.030-81.
7.9.
Запрещается использование неисправных инструмента и механизмов, блоков,
стропов, тросов.
7.10.
Расстроповка поднятого воздуховода допускается только после его надежного
закрепления. Стропы применяются в соответствии с ГОСТ
25573-82. "Стропы грузовые канатные кольцевые типа СКК".
7.11. По
нижнему поясу ферм генподрядчиком должен быть уложен профильный настил, выдерживающий
нагрузку 200 кг/м2. Пребывание на настиле допускается не более двух
человек. Настил должен иметь временные ограждения высотой не менее 1,2 м в
соответствии с требованиями ГОСТ
12.4.059-78. При невозможности устройств этих ограждений работы на высоте
следует выполнять с использованием предохранительных поясов по ГОСТ
12.4.089-80 (см. п. 7.5).
Стропы грузовые канатные типа СКК
(ГОСТ
25573-82)
Таблица
7
|
Диаметр
каната, мм
|
Грузоподъемность стропа,
кг
|
|
Канат по ГОСТ
|
|
3071-74
|
3079-80
|
7668-80
|
|
7,6
|
560
|
-
|
-
|
|
8,5
|
780
|
-
|
-
|
|
9,7
|
-
|
-
|
1100
|
|
11,5
|
1300
|
-
|
1400
|
|
13,5
|
1600
|
2000
|
-
|
|
15,0
|
-
|
-
|
2550
|
|
15,5
|
2300
|
250
|
-
|
|
16,5
|
-
|
-
|
3200
|
|
17,0
|
-
|
3200
|
-
|
|
1. Нормативные затраты труда
рабочих, чел.-ч
|
- 43,874
|
|
2. Заработная плата
рабочих-монтажников, р.-к.
|
- 28-79
|
|
3. Продолжительность выполнения
работ, смена
|
- 1,34
|
|
4. Выработка на одного рабочего
в смену, м2
|
- 9-33
|
Фасет 01
Тип механизмов на
монтажных работах
|
Наименование фактора
|
Обоснование
|
Код
|
Значение фактора
|
|
Электролебедка
ЛМ-1-80 грузоподъемностью 1 т
|
ЕНиР 24-5, табл. 4, 1-а
|
|
|
|
|
Такелажные работы
|
1
|
По калькуляции
|
|
Монтажно-тяговый
механизм МТМ-1,6
|
ЕНиР 24-5,
|
|
|
|
установка
|
5-а
|
|
Н.вр. - 1,2
расц. - 0-61
|
|
снятие
|
8-а
|
|
Н.вр. - 0-49
расц. - 0-249
|
Фасет 02
Монтаж опусков от
магистральных воздуховодов с поверхностью системы 15 м2
|
Наименование фактора
|
Обоснование
|
Код
|
Значение фактора
|
|
Монтаж
воздуховодов с количеством фасонных частей до:
|
ЕНиР 10-5,
табл. 3,
|
|
|
|
5
|
2-а
|
1
|
Н вр. - 0,56
расц. - 0-426
|
|
10
|
3-а
|
2
|
Н вр. - 0,68
расц. - 0-517
|
Фасет 03
Монтаж опусков от
магистральных воздуховодов с поверхностью системы 25 м2
|
Наименование фактора
|
Обоснование
|
Код
|
Значение фактора
|
|
Монтаж воздуховодов с количеством фасонных частей
до:
|
ЕНиР 10-5
табл. 3,
|
|
|
|
5
|
2-б
|
1
|
Н вр. - 0,49
расц. - 0-372
|
|
10
|
3-б
|
2
|
Н вр. - 0,58
расц. - 0-441
|
|
15
|
4-б
|
3
|
Н вр. - 0,68
расц. - 0-517
|
Фасет 04
Монтаж опусков от магистральных
воздуховодов с поверхностью системы 50 м2
|
Наименование фактора
|
Обоснование
|
Код
|
Значение фактора
|
|
Монтаж воздуховодов с количеством фасонных частей
до:
|
ЕНиР 10-5,
табл. 3,
|
|
|
|
5
|
2-в
|
1
|
Н вр. - 0,42
расц. - 0-319
|
|
10
|
3-в
|
2
|
Н вр. - 0,49
расц. 0-37,2
|
|
15
|
4-в
|
3
|
Н вр. - 0,56
расц. - 0-42,6
|
|
20
|
5-в
|
4
|
Н вр. - 0,6
расц. - 0-45,6
|
|
25
|
6-в
|
5
|
Н вр. - 0,64
расц. - 0-48,6
|
|
30
|
7-в
|
6
|
Н вр. - 0,68
расц. - 0,51,7
|
Фасет 05
Монтаж опусков от магистральных
воздуховодов с поверхностью системы 75 м2
|
Наименование фактора
|
Обоснование
|
Код
|
Значение фактора
|
|
Монтаж воздуховодов с количеством фасонных частей
до:
|
ЕНиР 10-5,
табл. 3,
|
|
|
|
5
|
2-г
|
1
|
Н вр. - 0,4
расц. - 0-30,4
|
|
10
|
3-г
|
2
|
Н вр. - 0,44
расц. - 0-33,4
|
|
15
|
4-г
|
3
|
Н вр. - 0,49
расц. 0-37.2
|
|
20
|
5-г
|
4
|
Н вр. - 0,55
расц. 0-41,8
|
|
25
|
6-г
|
5
|
Н вр. - 0,56
расц. - 0,42,6
|
|
30
|
7-г
|
6
|
Н вр. - 0,6
расц. - 0-45,6
|
Фасет 06
Монтаж опусков от магистральных
воздуховодов с поверхностью системы 100 м2
|
Наименование фактора
|
Обоснование
|
Код
|
Значение фактора
|
|
Монтаж воздуховодов с количеством фасонных частей
до:
|
ЕНиР 10-5,
табл. 3,
|
|
|
|
5
|
2-д
|
1
|
Н вр. - 0,39
расц. 0-29,6
|
|
10
|
3-д
|
2
|
Н вр. - 0,42
расц. - 0-31,9
|
|
15
|
4-д
|
3
|
Н вр. - 0,46
расц. - 0-35
|
|
20
|
5-д
|
4
|
Н вр. - 0,49
расц. - 0-37,2
|
|
25
|
6-д
|
5
|
Н вр. - 0,53
расц. 0-40,3
|
|
30
|
7-д
|
6
|
Н вр. - 0,56
расц. - 0-42,6
|
|
60 и более
|
8-д
|
7
|
Н вр. 0,68
расц. - 0-51,7
|
Фасет 07
Монтаж опусков от
магистральных воздуховодов с поверхностью системы 150 м2 и более
|
Наименование фактора
|
Обоснование
|
Код
|
Значение фактора
|
|
Монтаж воздуховодов с количеством фасонных частей
до:
|
ЕНиР 10-5,
табл. 3,
|
|
|
|
5
|
2-е
|
1
|
Н вр. - 0,39
расц. 0-29,6
|
|
10
|
3-е
|
2
|
Н вр. - 0,4
расц. - 0-30,4
|
|
15
|
4-е
|
3
|
Н вр. - 0,42
расц. - 0-31,9
|
|
20
|
5-е
|
4
|
Н вр. - 0,44
расц. - 0-33,4
|
|
25
|
6-е
|
5
|
Н вр. - 0,47
расц. 0-35,7
|
|
30
|
7-е
|
6
|
Н вр. - 0,49
расц. - 0-37,2
|
|
60 и более
|
8-8
|
7
|
Н вр. 0,6
расц. - 0-45,6
|
Примечания.
1. При монтаже
вентиляционных систем без фасонных частей
Н вр. - 0,36
расц. - 0-27,4 (ЕНиР 10-5,
табл. 3, п. 1).
2. При подъеме и установке воздуховодов,
фасонных частей и других изделий с подмостей, лестниц и монтажных вышек на
высоте более 3 м и оборудования более 1 м от пола Н вр. и расц. принимать с
коэффициентами, приведенными в табл. 7.
Таблица
7
|
Высота подъема и установки
воздуховодов, фасонных частей, деталей и изделий м, до
|
Высота подъема и установка
оборудования, м, до
|
Коэффициенты к Н вр. и
расц.
|
|
5
|
3
|
1,1
|
|
8
|
6
|
1,25
|
|
10
|
8
|
1,35
|
|
более 10
|
более 8
|
1,5
|
3. Нормами и расценками предусмотрена
затяжка болтов с помощью электрогайковерта. При затяжке болтов трещеточным
ключом Н вр. и расц. умножать на 1,05, а при использовании ручного гаечного
ключа - на 1,1.
4. Нормами и расценками
предусмотрено крепление кронштейнов, опор и подвесок приваркой. При креплении
вышеперечисленных приспособлений к строительным конструкциям из бетона с
помощью распорных металлических дюбелей Н вр. и расц. следует умножить на 0,9.
|
|
