ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
|
НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ
|
ГОСТ Р
52781-
2007
(ИСО 525:1999,
ИСО 603-1:1999-
ИСО 603-6:1999
ИСО 13942:2000)
|
КРУГИ ШЛИФОВАЛЬНЫЕ И ЗАТОЧНЫЕ
Технические условия
|
|
Москва
Стандартинформ
2008
|
Цели и принципы стандартизации в
Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом
регулировании», а правила применения национальных стандартов Российской
Федерации - ГОСТ Р
1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным
государственным унитарным предприятием «Всероссийский научно-исследовательский
институт стандартизации и сертификации в машиностроении (ВНИИНМАШ)»
2 ВНЕСЕН Техническим комитетом
по стандартизации ТК 95 «Инструмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Приказом Федерального агентства по техническому регулированию и метрологии от
29 ноября 2007 г. № 339-ст
4 Настоящий
стандарт включает в себя модифицированные основные нормативные положения
следующих международных стандартов:
ИСО 525:1999 «Абразивная
продукция на связке. Общие требования» (ISO
525:1999 «Bonded abrasive products - General requirements», MOD);
ИСО 603-1:1999 «Абразивная
продукция на связке. Размеры. Часть 1. Круги шлифовальные для межцентрового
наружного круглого шлифования» (ISO
603-1:1999 «Bonded abrasive products - Dimensions - Part 1: Grinding wheels for external cylindrical grinding between centres», MOD);
ИСО 603-2:1999 «Абразивная
продукция на связке. Размеры. Часть 2. Круги шлифовальные для бесцентрового
наружного круглого шлифования» (ISO
603-2:1999 «Bonded abrasive products - Dimensions - Part 1: Grinding wheels for external cylindrical grinding between centres», MOD);
ИСО 603-3:1999 «Абразивная
продукция на связке. Размеры. Часть 3. Круги шлифовальные для внутреннего
круглого шлифования» (ISO
603-3:1999 «Bonded abrasive products - Dimensions - Part 3: Grinding wheels for internal cylindrical grinding», MOD);
ИСО 603-4:1999 «Абразивная продукция
на связке. Размеры. Часть 4. Круги шлифовальные для плоского шлифования» (ISO 603-4:1999
«Bonded abrasive products - Dimensions - Part 4: Grinding wheels for surface
grinding/peripheral grinding», MOD);
ИСО 603-5:1999 «Абразивная
продукция на связке. Размеры. Часть 5. Круги шлифовальные для торцового шлифования» (ISO 603-5:1999
«Bonded abrasive products - Dimensions - Part 5: Grinding wheels for surface
grinding/face grinding», MOD);
ИСО 603-6:1999 «Абразивная
продукция на связке. Размеры. Часть 6. Круги для заточки режущего инструмента» (ISO 603-6:1999
«Bonded abrasive products - Dimensions -Part 6: Grinding wheels for tool and
tool room grinding», MOD);
ИСО 13942:2000 «Абразивная
продукция на связке. Предельные отклонения размеров и допуски биений» (ISO
13942:2000 «Bonded abrasive products - Limit deviations and run-out
tolerances», MOD).
При этом дополнительные
положения, учитывающие потребности национальной экономики и особенности
национальной стандартизации, выделены курсивом
5 ВВЕДЕН
ВПЕРВЫЕ
Информация
об изменениях к настоящему стандарту публикуется в ежегодно издаваемом
информационном указателе «Национальные стандарты», а текст изменений и поправок
- в ежемесячно издаваемых информационных указателях «Национальные стандарты». В
случае пересмотра (замены) или отмены настоящего стандарта соответствующее
уведомление будет опубликовано в ежемесячно издаваемом информационном указателе
«Национальные стандарты». Соответствующая информация, уведомление и тексты
размещаются также в информационной системе общего пользования - на официальном
сайте Федерального агентства по техническому регулированию и метрологии в сети
Интернет
Содержание
ГОСТ Р 52781-2007
(ИСО 525:1999,
ИСО 603-1:1999-
ИСО 603-6:1999
ИСО 13942:2000)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРУГИ ШЛИФОВАЛЬНЫЕ И
ЗАТОЧНЫЕ
Технические условия
Grinding and tool-grinding wheels.
Specifications
Дата введения - 2009 - 01 - 01
Настоящий стандарт
распространяется на шлифовальные и заточные круги на керамической (V), бакелитовой (В), вулканитовой (R) связках зернистостями от F36 и мельче. Стандарт не распространяется на
круги для ручных машин.
В настоящем стандарте
использованы нормативные ссылки на следующие стандарты:
ГОСТ
Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО
9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных
порошков. Контроль зернового состава
ГОСТ Р
52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости
ГОСТ Р 52588-2006
(ЕН 12413:1999, ЕН 13743:2001) Инструмент абразивный. Требования безопасности
ГОСТ
Р 52710-2007 Инструмент абразивный. Акустический метод определения
твердости и звуковых индексов по скорости распространения акустических волн
ГОСТ
15.309-98 Система разработки и постановки продукции на производство.
Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ
577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические
условия
ГОСТ 801-78 Сталь
подшипниковая. Технические условия
ГОСТ
1050-88 Прокат сортовой, калиброванный со специальной отделкой поверхности
из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ
3060-86 Круги шлифовальные. Допустимые неуравновешенные массы и метод их
измерения
ГОСТ
3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой
состав. Методы контроля
ГОСТ
4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ
27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка,
маркировка, транспортирование и хранение
ГОСТ
30513-97 Инструмент абразивный и алмазный. Методы испытаний на безопасность
Примечание - При
пользовании настоящим стандартом целесообразно проверить действие ссылочных
стандартов в информационной системе общего пользования - на официальном сайте
Федерального агентства по техническому регулированию и метрологии в сети
Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по
состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым
информационным указателям, опубликованным в текущем году. Если ссылочный
стандарт заменен (изменен), то при пользовании настоящим стандартом следует
руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт
отменен без замены, то положение, в котором дана ссылка на него, применяется в
части, не затрагивающей эту ссылку.
В настоящем стандарте
применен следующий термин с соответствующим определением: закрытая рабочая зона:
Зона, в которой проводят шлифование на стационарных станках с
принудительной механической
подачей, включая подвод и отвод детали или шлифовального круга;
при этом работающий защищен
от возможного разрыва шлифовального круга.
4.1 Круги следует изготовлять
следующих типов:
1 - прямого профиля;
2 - кольцевые;
3 - с коническим профилем;
4 - с двусторонним коническим
профилем;
5 - с выточкой;
6 - чашечные цилиндрические;
7 - с двусторонней выточкой;
10 - с двусторонней выточкой и ступицей;
11 - чашечные конические;
12, 14 - тарельчатые;
20 - с выборкой;
21 -с двусторонней выборкой;
22 - с выборкой и выточкой;
23 - с выборкой и выточкой на
одной стороне;
24 - с выборкой и выточкой на
одной стороне и с выточкой на другой стороне;
25 - с выборкой и выточкой на
одной стороне и выборкой на другой стороне;
26 - с выборкой и выточкой на
обеих сторонах;
35 - торцовый прямого профиля;
36 - прямого профиля с
запрессованными крепежными элементами;
37 - кольцевой с запрессованными
крепежными элементами;
38 - с односторонней ступицей;
39 - с двусторонней ступицей.
4.2 Размеры
кругов должны соответствовать указанным на рисунках 1-23 и в таблицах 1-20.
Рисунок 1 - Круги типа 1
Таблица 1
В
миллиметрах
|
D
|
T
|
Н
|
|
6
|
6; 10; 13
|
2,5
|
|
8
|
6; 10; 13; 16
|
2,5
|
|
10
|
6; 10; 13; 16; 20
|
4,0
|
|
13
|
4; 6; 10; 13; 16; 20
|
4,0; 6,0
|
|
16
|
6; 10; 13; 16; 20; 25; 32
|
6,0
|
|
20
|
6; 8; 10; 13; 16; 20; 25; 32
|
6,0
|
|
25
|
6; 8; 10; 13; 16; 20; 25; 32; 40
|
6,0
|
|
32
|
6; 10; 13; 16; 20; 25; 32; 40; 50
|
10,0; 13,0
|
|
40
|
6; 10; 13; 16; 20; 25; 32; 40; 50
|
10,0; 13,0; 16,0
|
|
50
|
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
|
10,0; 13,0;
16,0
|
|
63
|
6; 8; 10; 13;
16; 20; 25; 32; 40; 50; 63
|
16,0; 20,0;
|
|
80
|
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
|
20,0; 32,0
|
|
100
|
1,0; 1,3; 1,6; 2; 2,5; 3,2; 4; 6; 8; 10; 13; 16;
20; 25; 32; 40; 50; 63; 80
|
16,0; 20,0; 32,0
|
|
125
|
1,0; 1,3; 1,6; 2; 2,5; 3,2; 4; 6; 8; 10; 13; 16;
20; 25; 32; 40; 50; 63; 80
|
20,0; 32,0; 50,8
|
|
150
|
1,6; 2; 2,5; 3,2; 4; 6; 8;10; 13; 16; 20;
25; 32; 40; 50; 63; 80; 100
|
20,0; 32,0; 50,8; 65,0
|
|
175
|
4; 6; 8; 10;
13; 16; 20; 25; 32; 40
|
20,0; 32,0
|
|
180
|
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
|
20,0; 32,0
|
|
200
|
2,0; 2,5; 3,2; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32;
40; 50; 63; 80; 100; 125; 160
|
20,0; 25,0; 32,0; 50,8; 76,2
|
|
250
|
3,2; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63;
80; 100; 125
|
32,0; 50,8; 76,2; 127,0
|
|
300
|
5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80;
100; 125; 160; 200
|
32,0; 50,8; 76,2; 127,0
|
|
350 (356)
|
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 75; 80; 100;
125; 150; 160; 200
|
76,2; 127,0; 203,2
|
|
400 (406)
|
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200
|
127,0; 203,2
|
|
450 (457)
|
8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100
|
127,0; 203,2
|
|
500 (508)
|
10; 13; 16; 20; 25; 32; 40; 50; 80; 63; 100; 125; 150; 160; 200;
250; 315; 400; 500; 600
|
127,0; 203,2; 304,8
|
|
600 (610)
|
10; 13; 16; 20; 25; 32; 40; 50; 80; 63; 100; 125; 150; 160; 200;
250; 315; 400; 500; 600
|
203,2; 304,8
|
|
750 (762)
|
16; 20; 25; 32;
40; 50; 80; 63; 100; 125; 150; 160; 200; 250; 315; 400; 500; 600
|
304,8
|
|
800 (813)
|
20; 25; 30; 40; 50; 63; 80; 100; 125
|
304,8
|
|
900 (914)
|
20; 25; 32; 40; 50; 63; 80; 100; 125; 150
|
304,8; 400,0; (406,4)
|
|
1060 (1067)
|
20; 25; 30; 40; 50; 63; 80; 100; 125; 150
|
304,8; 400,0; (406,4)
|
|
1250
|
50; 63; 80; 100; 125; 150
|
508,0
|
|
Примечания
1 По заказу потребителя допускается изготовлять
круги размерами, отличными от указанных в таблице.
2 Размеры, заключенные в скобках,
применять не рекомендуется.
3 Допускается
образовывать высоту T ³ 200 мм более чем из одного круга.
|
Рисунок 2 - Круги типа 2
Таблица 2
В миллиметрах
|
D
|
T
|
W
|
|
125
|
70
|
18
|
|
150
|
80
|
16
|
|
180
|
80
|
20
|
|
200
|
75
|
38
|
|
200
|
80
|
38
|
|
200
|
90
|
25
|
|
200
|
100
|
20
|
|
300
|
80
|
48
|
|
300
|
100
|
32
|
|
350 (356)
|
125
|
35
|
|
400 (406)
|
63
|
48
|
|
400 (406)
|
125
|
40; 48
|
|
450 (457)
|
125
|
35; 75; 100
|
|
450 (457)
|
150
|
100
|
|
500 (508)
|
100
|
50
|
|
500 (508)
|
125
|
50
|
|
500 (508)
|
150
|
60
|
|
600(610)
|
100
|
60
|
|
600(610)
|
125
|
60
|
|
600(610)
|
150
|
60
|
|
Примечания
1 По заказу потребителя допускается
изготовлять круги размерами, отличными от указанных в таблице.
2 Размеры,
заключенные в скобках, применять не рекомендуется.
|

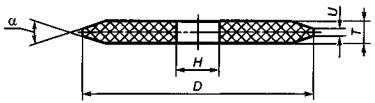

Рисунок 3 - Круги типа 3
Таблица 3
В миллиметрах
|
D
|
Т
|
Н
|
J
js16
|
U
± 1,0
|
|
63
|
10
|
10,0
|
25
|
3,0
|
|
80
|
5
|
13,0
|
40
|
1,0
|
|
10
|
20,0
|
53
|
2,0
|
|
13
|
49
|
|
100
|
6
|
50
|
1,5
|
|
13
|
45
|
3,0
|
|
16
|
60
|
2,0
|
|
125
|
7
|
20,0; 32,0
|
63
|
|
150
|
8
|
32,0; 50,8
|
75
|
|
13
|
90
|
|
16
|
|
20
|
61
|
5,5
|
|
175
|
10
|
32,0
|
85
|
3,0
|
|
200
|
10
|
32,0; 50,8
|
110
|
|
13
|
100
|
|
16
|
145
|
|
250
|
8
|
32,0; 76,2
|
234
|
|
10
|
230
|
|
14
|
125
|
|
300
|
8
|
76,2; 127,0
|
290
|
|
10
|
286
|
|
25
|
179
|
|
32
|
141
|
|
350 (356)
|
25
|
76,2; 127,0
|
278
|
4,0
|
|
40
|
152
|
|
400 (406)
|
25
|
331
|
5,0
|
|
40
|
279
|
|
50
|
153
|
|
450 (457)
|
20
|
127,0
|
338
|
|
25
|
301
|
|
32
|
249
|
|
500 (508)
|
32
|
203,2
|
407
|
|
Примечания
1 По заказу потребителя допускается
изготовлять круги размерами, отличными от указанных в таблице.
2 Размеры,
заключенные в скобках, применять не рекомендуется.
|
Рисунок 4 - Круги типа 4
Таблица 4
В миллиметрах
|
D
|
Т
|
Н
|
U
± 1,0
|
a
+ 2°
|
|
250
|
10; 13; 16; 20
|
76,2
|
4
|
40°
|
|
300
|
20
|
127,0
|
5
|
|
25
|
6
|
60°
|
|
32
|
8
|
|
350
|
8
|
160,0
|
3
|
|
13,25
|
127,0
|
5
|
40°
|
|
32
|
8
|
|
400
|
16
|
4
|
|
20; 25; 32
|
5
|
|
8; 10; 13
|
203,2
|
3
|
60°
|
|
500
|
32
|
8
|
40°
|
|
Примечание
По заказу потребителя
допускается изготовлять круги размерами, отличными от указанных в таблице.
|
Рисунок 5 - Круги типа 5
Таблица 5
В миллиметрах
|
D
|
Т
|
Н
|
Р
|
F
|
Rmax
|
|
10
|
13
|
2,5
|
5
|
6
|
3,2
|
|
13
|
4,0
|
8
|
|
16
|
6
|
8
|
|
20
|
10
|
|
16
|
10
|
6,0
|
10
|
|
|
16
|
|
|
20
|
4
|
|
20
|
13
|
6,0
|
13
|
6
|
|
20
|
8
|
|
32
|
16
|
|
40
|
20
|
|
25
|
10
|
6,0; 10,0
|
16
|
4
|
|
16
|
6
|
|
25
|
10
|
|
32
|
13
|
16
|
|
32
|
13
|
16 к
|
6
|
|
20
|
8
|
|
25
|
13
|
|
32
|
12
|
|
40
|
16
|
13,0
|
20
|
6
|
|
25
|
10
|
|
32
|
16
|
|
40
|
15
|
|
50
|
25
|
|
50
|
16
|
16,0; 20,0
|
32
|
6
|
|
25
|
10
|
|
40
|
15
|
|
50
|
16
|
|
63
|
25
|
40
|
10
|
|
40
|
15
|
|
50
|
20
|
|
80
|
32
|
20,0
|
40
|
16
|
|
40
|
45
|
15
|
|
50
|
20
|
|
63
|
25
|
|
100
|
32
|
20,0; 32,0
|
50
|
16
|
|
40
|
15
|
|
50
|
20
|
|
63
|
25
|
|
125
|
32
|
65
|
16
|
|
40
|
63
|
15
|
|
50
|
20
|
|
63
|
25
|
|
150
|
25
|
80
|
10; 16
|
|
32
|
13
|
|
40
|
15
|
|
50
|
20
|
|
63
|
25
|
|
175
|
32
|
32,0
|
90
|
16
|
3,2
|
|
180
|
25
|
100
|
10
|
|
32
|
13
|
|
200
|
25
|
32,0; 50,8; 76,2
|
110
|
10
|
|
32
|
13
|
|
40
|
110; 114
|
20
|
|
50
|
100
|
20
|
|
63
|
25
|
|
100
|
114
|
£ T/2
|
|
125
|
|
250
|
25
|
50,8; 76,2; 127,0
|
160
|
5,0
|
|
32
|
150
|
13
|
|
40
|
13; 20
|
|
63
|
160
|
£ T/2
|
|
100
|
|
125
|
|
160
|
|
200
|
|
250
|
|
300
|
40; 45
|
76,2; 127,0
|
150
|
13; 20
|
|
50
|
13; 25
|
|
63
|
200
|
30
|
|
100
|
190
|
£ T/2
|
|
125
|
|
160
|
|
200
|
|
250
|
|
350 (356)
|
40
|
76,2; 127,0
|
215
|
13
|
|
50
|
|
100
|
203
|
£ T/2
|
|
125
|
|
160
|
|
200
|
|
250
|
|
315
|
|
400
|
|
500
|
|
600
|
|
400 (406)
|
25
|
127,0; 203,2
|
280
|
|
40
|
215; 280
|
13
|
|
50
|
215
|
13; 25
|
|
63
|
280
|
£ T/2
|
|
100
|
|
125
|
|
160
|
|
200
|
|
250
|
|
450 (457)
|
40
|
13
|
|
50
|
|
63
|
215; 280
|
|
80
|
25
|
|
500 (508)
|
40
|
203,2
|
400
|
13
|
|
50
|
|
63
|
|
80
|
25
|
|
100
|
£ T/2
|
|
125
|
|
160
|
|
200
|
|
250
|
|
315
|
|
400
|
|
500
|
|
600
|
|
600(610)
|
63
|
203,2
|
400
|
13
|
|
80
|
25
|
|
100
|
50
|
|
125
|
£ T/2
|
|
160
|
|
200
|
|
250
|
|
315
|
|
400
|
|
500
|
|
600
|
|
750 (762)
|
63
|
304,8
|
13
|
8,0
|
|
80
|
25
|
|
100
|
50
|
|
125
|
£ T/2
|
|
160
|
|
200
|
|
250
|
|
315
|
|
400
|
|
500
|
|
600
|
|
800 (813)
|
63
|
304,8
|
450
|
13
|
|
80
|
25
|
|
100
|
50
|
|
900 (914)
|
63
|
13
|
|
80
|
25
|
|
100
|
50
|
|
1060(1067)
|
63
|
304,8; 508,0
|
455; 720
|
13
|
|
80
|
25
|
|
100
|
50
|
|
125
|
60
|
|
150
|
70
|
|
Примечания
1 По заказу потребителя допускается
изготовлять круги размерами, отличными от указанных в таблице.
2 Размеры,
заключенные в скобках, применять не рекомендуется.
|
Рисунок 6 - Круги типа 6
Таблица 6
В миллиметрах
|
D
|
Т
|
Н
|
W
|
Emin
|
|
40
|
25
|
13,0
|
4
|
5
|
|
50
|
32
|
5
|
8
|
|
80
|
40
|
6
|
10
|
|
100
|
50
|
20,0
|
8
|
10
|
|
125
|
63
|
20,0; 32,0
|
8; 13
|
13; 16
|
|
150
|
80
|
32,0; 50,8
|
10; 16
|
16; 20
|
|
180
|
32,0; 76,2
|
16; 20
|
16; 20
|
|
200
|
40; 63;80; 100;
125
|
32,0; 50,8; 76,2
|
16; 18; 20
|
13; 16;
20; 25
|
|
250
|
100; 125
|
76,2; 127,0
|
25
|
25
|
|
300
|
127,0
|
|
Примечание - По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
|
Рисунок 7 - Круги типа 7
Таблица 7
В миллиметрах
|
D
|
Т
|
Н
|
Р
|
F
|
G
|
Rmax
|
|
100
|
25
|
32,0
|
88
|
8
|
8
|
5,0
|
|
125
|
40
|
109
|
16
|
16
|
|
200
|
25
|
184
|
8
|
8
|
|
40
|
16
|
16
|
|
250
|
80
|
76,2
|
150
|
20
|
20
|
|
160
|
40
|
35
|
|
300
|
40
|
76,2; 127,0
|
6
|
6
|
|
50
|
10
|
10
|
|
63
|
190
|
F + G £ T/2
|
|
100
|
|
125
|
|
350 (356)
|
40
|
127,0
|
215
|
10
|
10
|
|
50
|
|
400 (406)
|
40
|
127,0; 203,2
|
|
50
|
|
65
|
|
100
|
280
|
F + G £ T/2
|
|
125
|
|
160
|
|
200
|
|
250
|
|
450 (457)
|
50
|
127,0; 203,2
|
215; 280
|
10
|
10
|
|
63
|
13
|
13
|
|
80
|
|
500 (508)
|
40
|
203,2; 304,8
|
400
|
10
|
10
|
|
50
|
|
63
|
13
|
13
|
|
80
|
|
100
|
F + G £ T/2
|
|
125
|
|
160
|
|
200
|
|
250
|
|
315
|
|
400
|
|
500
|
|
600
|
|
600(610)
|
50
|
203,2; 304,8
|
400
|
10
|
10
|
|
63
|
13
|
13
|
|
80
|
13
|
13
|
|
100
|
13
|
25
|
|
125
|
F + G £ T/2
|
|
160
|
|
200
|
|
250
|
|
315
|
|
400
|
|
500
|
|
600
|
|
750 (762)
|
63
|
304,8
|
375
|
16
|
16
|
|
80
|
400
|
13
|
13
|
|
100
|
13
|
25
|
|
125
|
F + G £ T/2
|
|
160
|
|
200
|
|
250
|
|
315
|
|
400
|
|
500
|
|
600
|
|
900 (914)
|
63
|
304,8
|
375
|
16
|
16
|
8,0
|
|
80
|
450
|
13
|
13
|
|
100
|
13
|
25
|
|
1060 (1067)
|
63
|
304,8; 508,0
|
455; 720
|
13
|
13
|
|
80
|
|
100
|
25
|
25
|
|
125
|
30
|
30
|
|
150
|
|
Примечания
1 По заказу потребителя допускается
изготовлять круги размерами, отличными от указанных в таблице.
2 Размеры, заключенные в скобках,
применять не рекомендуется.
3 Допускается
образовывать высоту Т ³ 200 мм более чем из одного круга.
|

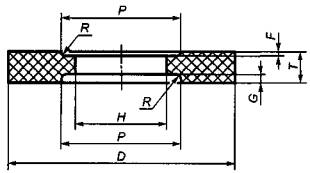

Рисунок 8 - Круги типа 10
Таблица 8
В миллиметрах
|
D
|
Т
|
Н
|
К
+ 3
|
F = G
|
W
±0,8
|
|
150
|
8
|
32,0
|
65
|
2
|
6
|
|
10
|
3
|
|
16
|
50,8
|
5
|
|
200
|
10
|
3
|
|
16
|
32,0
|
5
|
|
250
|
10
|
76,2
|
125
|
3
|
8
|
|
20
|
6
|
|
300
|
10
|
127,0
|
180
|
3
|
10
|
|
16
|
5
|
|
Примечание - По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
|
Рисунок 9 - Круги типа 11
Таблица 9
В миллиметрах
|
D
|
Т
|
Н
|
J
Js16
|
К
Js16
|
W
|
Emin
|
|
50
|
32
|
13,0
|
27
|
22
|
4
|
8
|
|
80
|
57
|
46
|
6
|
|
100
|
25
|
20,0
|
50
|
10
|
10
|
|
40
|
20,0
|
71
|
58
|
8
|
10
|
|
125
|
20,0; 32;0
|
96
|
81
|
|
50
|
32,0
|
87
|
70
|
13
|
19
|
|
100
|
56
|
19
|
13
|
|
150
|
40
|
83
|
70
|
16
|
16
|
|
50
|
32,0
|
114
|
96
|
10
|
13
|
|
175
|
63
|
32,0
|
71; 100
|
88
|
19
|
19
|
|
180
|
50
|
32,0
|
144
|
120
|
13
|
13
|
|
250
|
140
|
100,0
|
200
|
155
|
30
|
40
|
|
300
|
150
|
150,0
|
247
|
190
|
35
|
|
Примечание - По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
|
Рисунок 10 - Круги типа 12
Таблица 10
В миллиметрах
|
D
|
Т
|
Н
|
J
= K
Js16
|
W
|
Emin
|
U
± 1
|
|
80
|
10
|
13,0
|
31
|
4
|
6
|
2,5
|
|
100
|
13
|
20,0
|
36
|
5
|
7
|
3,2
|
|
125
|
13
|
20,0; 32,0
|
61
|
6
|
7
|
3,2
|
|
150
|
16
|
32,0
|
66
|
8
|
9
|
3,2
|
|
180
|
20
|
32,0
|
76
|
10
|
11
|
3,2
|
|
200
|
20
|
32,0
|
90
|
10
|
12
|
3,2
|
|
250
|
25
|
32,0
|
100
|
13
|
12
|
6,0
|
|
Примечание - По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
|

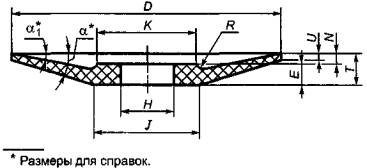

Рисунок 11 - Круги типа 14
Таблица 11
Размеры в миллиметрах
|
D
|
Т
|
Н
|
K
Js16
|
N
± 1
|
U
± 1
|
Rmax
|
a
|
a1
|
Е
|
J
Js16
|
|
100
|
10
|
20
|
40
|
4
|
3
|
3
|
15°
|
10°
|
6
|
48
|
|
150
|
32
|
80
|
-
|
30°
|
7°
|
10
|
122
|
|
16
|
60
|
6
|
4
|
15°
|
10°
|
60
|
|
200
|
20
|
80
|
8
|
12
|
80
|
|
250
|
25
|
100
|
10
|
6
|
15
|
108
|
|
300
|
127
|
185
|
-
|
2
|
6
|
30°
|
25
|
220
|
|
350
|
40
|
200
|
12
|
45°
|
7°
|
40
|
274
|
|
Примечание - По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
|

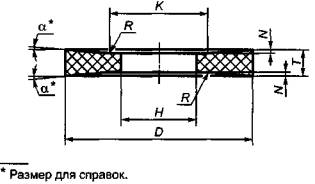

Рисунок 12 - Круги типа 20

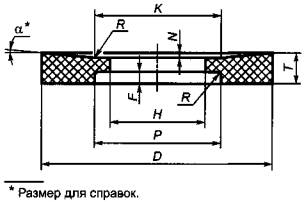

Рисунок 13 - Круги типа 21
Таблица 12
В миллиметрах
|
D
|
Т
|
Н
|
К
+ 3,2
|
a
|
N
+ 0,8
|
Rmax
|
|
250
|
13; 16; 20; 25; 32; 40
|
76,2
|
150
|
2°
|
2
|
3,2
|
|
4°
|
4
|
|
127,0
|
190
|
2°
|
1
|
5,0
|
|
4°
|
2
|
|
300
|
13; 16; 20; 25; 32; 40; 50
|
76,2
|
150
|
2°
|
3
|
3,2
|
|
4°
|
5
|
|
127,0
|
190
|
2°
|
2
|
5,0
|
|
4°
|
4
|
|
300 (356)
|
20; 25; 32; 40; 50; 63
|
215
|
2°
|
2
|
|
4°
|
5
|
|
400 (406)
|
20; 25; 32; 40; 50; 63; 80
|
2°
|
3
|
|
4°
|
7
|
|
450 (457)
|
2°
|
4
|
|
4°
|
8
|
|
203,2
|
280
|
2°
|
3
|
|
500 (508)
|
4°
|
6
|
|
400
|
2°
|
2
|
8,0
|
|
4°
|
4
|
|
304,8
|
2°
|
2
|
|
4°
|
4
|
|
600 (610)
|
32; 40; 50; 63; 80; 100
|
203,2
|
2°
|
4
|
|
4°
|
7
|
|
304,8
|
2°
|
4
|
|
4°
|
7
|
|
750 (762)
|
32; 40; 50; 63; 80; 100; 125
|
2°
|
6
|
|
4°
|
13
|
|
Примечания
1 По заказу потребителя допускается
изготовлять круги размерами, отличными от указанных в таблице.
2 Размеры,
заключенные в скобках, применять не рекомендуется.
|

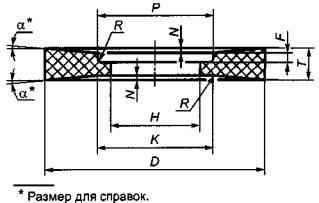

Рисунок 14 - Тип 22
Рисунок 15 - Тип 23
Таблица 13
В миллиметрах
|
D
|
Т
|
Н
|
К=Р
+ 3,2
|
F
|
a
|
N
+ 0,8
|
Rmax
|
|
300
|
40; 50
|
76,2; 127,0
|
150
|
13
|
2
|
3
|
5,0
|
|
4
|
5
|
|
2
|
3
|
|
4
|
5
|
|
190
|
2
|
2
|
|
4
|
4
|
|
2
|
2
|
|
4
|
4
|
|
350 (356)
|
127,0
|
215
|
2
|
2
|
|
4
|
5
|
|
2
|
2
|
|
4
|
5
|
|
400 (406)
|
2
|
3
|
|
4
|
7
|
|
2
|
3
|
|
4
|
7
|
|
450 (457)
|
40; 50; 63; 80
|
127,0; 203,2
|
2
|
4
|
|
25
|
4
|
8
|
|
280
|
2
|
4
|
|
4
|
8
|
|
13
|
2
|
3
|
|
4
|
6
|
|
2
|
3
|
|
4
|
6
|
|
2
|
3
|
|
4
|
6
|
|
25
|
2
|
3
|
|
4
|
6
|
|
500 (508)
|
40; 50; 63; 80
|
203,2; 304,8
|
400
|
13
|
2
|
2
|
8,0
|
|
4
|
4
|
|
2
|
2
|
|
4
|
4
|
|
2
|
2
|
|
4
|
4
|
|
25
|
2
|
2
|
|
4
|
4
|
|
600 (610)
|
63; 80; 100
|
203,2; 304,8
|
13
|
2
|
4
|
|
4
|
7
|
|
25
|
2
|
4
|
|
4
|
7
|
|
40
|
2
|
4
|
|
4
|
7
|
|
750 (762)
|
63; 80; 100
|
304,8
|
13
|
2
|
6
|
|
4
|
13
|
|
25
|
2
|
6
|
|
4
|
13
|
|
40
|
2
|
6
|
|
4
|
-
|
|
Примечания
1 По заказу
потребителя допускается изготовлять круги
размерами, отличными от указанных в таблице.
2 Размеры, заключенные в скобках, применять не рекомендуется.
|

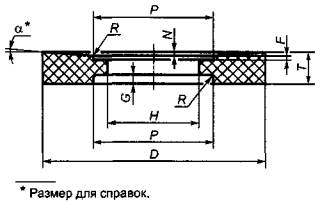

Рисунок 16 - Круги типа 24
Таблица 14
В миллиметрах
|
D
|
Т
|
Н
|
Р
+ 3,2
|
F
|
G
|
a
|
N
+ 0,8
|
Rmax
|
|
300
|
40; 50
|
76,2; 127,0
|
150; 190
|
6
|
6
|
2
|
2
|
5,0
|
|
4
|
4
|
|
10
|
10
|
2
|
3
|
|
4
|
-
|
|
350 (356)
|
40; 50
|
127,0
|
215
|
6
|
6
|
2
|
2
|
|
4
|
5
|
|
400 (406)
|
2
|
3
|
|
4
|
7
|
|
450 (457)
|
50; 63; 80
|
127,0; 203,2
|
215; 280
|
10
|
13
|
2
|
3
|
|
4
|
6
|
|
13
|
2
|
3
|
|
4
|
6
|
|
500 (508)
|
40; 50; 63; 80
|
203,2; 304,8
|
400
|
6
|
6
|
2
|
2
|
8,0
|
|
4
|
4
|
|
13
|
13
|
2
|
2
|
|
4
|
4
|
|
600 (610)
|
50;63;80;100
|
6
|
6
|
2
|
4
|
|
4
|
7
|
|
13
|
13
|
2
|
4
|
|
4
|
-
|
|
2
|
4
|
|
4
|
7
|
|
25
|
2
|
4
|
|
4
|
7
|
|
750 (762)
|
80; 100
|
304,8
|
13
|
2
|
6
|
|
4
|
13
|
|
25
|
2
|
6
|
|
4
|
-
|
|
Примечания
1 По заказу потребителя допускается изготовлять круги размерами, отличными
от указанных в таблице.
2 Размеры, заключенные в скобках,
применять не рекомендуется.
|
Рисунок 17 - Круги типа 25
Таблица 15
В миллиметрах
|
D
|
Т
|
Н
|
К=Р
+ 3,2
|
F
|
a
|
N
+ 0,8
|
Rmax
|
|
300
|
40; 50
|
76,2; 127,0
|
150
|
13
|
2
|
3
|
5,0
|
|
4
|
5
|
|
190
|
2
|
4
|
|
4
|
4
|
|
350 (356)
|
127,0
|
215
|
2
|
2
|
|
4
|
5
|
|
400 (406)
|
2
|
3
|
|
4
|
6
|
|
450 (457)
|
40; 50; 63; 80
|
127,0; 203,2
|
2
|
4
|
|
4
|
8
|
|
25
|
2
|
4
|
|
4
|
7
|
|
280
|
13
|
2
|
3
|
|
4
|
6
|
|
25
|
2
|
3
|
|
4
|
6
|
|
500 (508)
|
203,2; 304,8
|
400
|
13
|
2
|
2
|
8,0
|
|
4
|
4
|
|
25
|
2
|
2
|
|
4
|
4
|
|
600 (610)
|
63; 80; 100
|
13
|
2
|
4
|
|
4
|
7
|
|
25
|
2
|
4
|
|
4
|
7
|
|
40
|
2
|
4
|
|
4
|
-
|
|
750 (762)
|
304,8
|
13
|
2
|
6
|
|
4
|
-
|
|
25
|
2
|
6
|
|
4
|
-
|
|
40
|
2
|
5
|
|
4
|
-
|
|
Примечания
1 По заказу потребителя допускается
изготовлять круги размерами, отличными от указанных в таблице.
2 Размеры, заключенные
в скобках, применять не рекомендуется.
|
Рисунок 18 - Круги типа 26
Таблица 16
В миллиметрах
|
D
|
Т
|
Н
|
Р
+ 3,2
|
F
|
G
|
a
|
N
+ 0,8
|
Rmax
|
|
300
|
40; 50
|
76,2; 127,0
|
150: 190
|
6
|
6
|
2
|
2
|
5,0
|
|
4
|
4
|
|
10
|
10
|
2
|
2
|
|
4
|
-
|
|
350 (356)
|
127,0
|
215
|
6
|
6
|
2
|
2
|
|
4
|
5
|
|
400 (406)
|
2
|
3
|
|
4
|
6
|
|
450 (457)
|
50; 63; 80
|
127,0:203,2
|
215; 280
|
10
|
13
|
2
|
4
|
|
4
|
8
|
|
13
|
2
|
3
|
|
4
|
6
|
|
500 (508)
|
40; 50; 63; 80
|
203,2; 304,8
|
400
|
6
|
6
|
2
|
2
|
8,0
|
|
4
|
4
|
|
13
|
13
|
2
|
2
|
|
4
|
4
|
|
600 (610)
|
50; 63;80;100
|
6
|
6
|
2
|
4
|
|
4
|
7
|
|
13
|
13
|
2
|
4
|
|
4
|
-
|
|
2
|
4
|
|
4
|
7
|
|
25
|
2
|
4
|
|
4
|
7
|
|
750 (762)
|
80; 100
|
304,8
|
13
|
2
|
6
|
|
4
|
13
|
|
25
|
2
|
6
|
|
4
|
-
|
|
Примечания
1 По заказу потребителя допускается изготовлять круги размерами, отличными
от указанных в таблице.
2 Размеры,
заключенные в скобках, применять не рекомендуется.
|
Рисунок 19 - Круги типа 35
Таблица 17
В миллиметрах
|
D
|
Т
|
Hmax
|
|
350 (356)
|
63; 80
|
203,2
|
|
400 (406)
|
254,0
|
|
450 (457)
|
304,8
|
|
500 (508)
|
|
600(610)
|
400,0
|
|
750 (762)
|
508,0
|
|
900 (914)
|
80
|
|
Примечания
1 По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
2 Размеры, заключенные в скобках,
применять не рекомендуется.
|

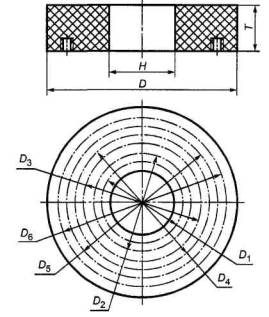

Рисунок 20 - Круги типа 36
Таблица 18
Размеры в миллиметрах
|
D
|
Т
|
Hmax
|
Крепежные элементы
|
|
D1/Колич.
|
D2/Колич.
|
D3/Колич.
|
D4/Колич.
|
D5/Колич.
|
D6/Колич.
|
|
350 (356)
|
63; 80
|
120
|
177,8/4 при 90°
|
304,8/8 при 45°
|
-
|
-
|
-
|
-
|
|
400 (406)
|
140
|
190,5/5 при 72°
|
323,85/10 при 36°
|
|
450 (457)
|
63; 80; 100
|
50
|
101,6/3 при 120°
|
203,2/5 при 72°
|
279,4/5 при 72°
|
374,65/10 при 36°
|
|
500 (508)
|
107,95/3 при 120°
|
203,2/6 при 60°
|
304,8/6 при 60°
|
431,8/12 при 30°
|
|
600 (610)
|
150
|
203,2/6 при 60°
|
330,2/6 при 60°
|
457,2/6 при 60°
|
558,8/12 при 30°
|
|
750 (762)
|
50
|
107,95/3 при 120°
|
279,4/8 при 45°
|
457,2/12 при 30°
|
558,8/12 при 30°
|
673,1/16 при 22°30
|
|
900 (914)
|
80; 100
|
280
|
330,2/8
|
508,0/12
|
711,2/16
|
832,2/18
|
-
|
|
1060 (1067)
|
330,2/8
|
508,0/12
|
609,6/8
|
711,2/16
|
838,2/4
|
914,4/24
|
|
Примечания
1 По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
2 Размеры, заключенные в скобках, применять не рекомендуется.
|
Рисунок 21 - Круги типа 37
Таблица 19
Размеры в миллиметрах
|
D
|
T
|
W
|
Крепежные элементы
|
|
D1
|
Количество
|
|
300
|
100
|
50
|
250
|
6 при 60°
|
|
350 (356)
|
300
|
8 при 45°
|
|
400 (406)
|
350
|
|
450 (457)
|
400
|
10 при 36°
|
|
500 (508)
|
125
|
450
|
|
600 (610)
|
63
|
540
|
12 при 30°
|
|
Примечания
1 По заказу
потребителя допускается изготовлять круги размерами, отличными от указанных в
таблице.
2 Размеры, заключенные в скобках, применять не рекомендуется.
|
Рисунок 22 - Круги типа 38
Рисунок 23 - Круги типа 39
Таблица 20
В миллиметрах
|
D
|
J
+ 5
|
Т
|
U
|
Н
|
|
250
|
180
|
13
|
3;5;8
|
76,2
|
|
190
|
127,0
|
|
180
|
20
|
76,2
|
|
190
|
13
|
127,0
|
|
300
|
180
|
13
|
5; 8
|
76,2
|
|
220
|
127,0
|
|
180
|
20
|
13
|
76,2
|
|
220
|
127,0
|
|
350 (356)
|
245
|
8
|
127,0
|
|
25
|
13; 20
|
|
400 (406)
|
20
|
8
|
|
25
|
13
|
|
32
|
20
|
|
450 (457)
|
20
|
8
|
|
25
|
13
|
|
32
|
20
|
|
500 (508)
|
420
|
25
|
13
|
203,2; 304,8
|
|
32
|
20; 25
|
|
600 (610)
|
25
|
13
|
|
32
|
20
|
|
40
|
25
|
|
32
|
|
750 (762)
|
32
|
13; 20
|
304,8
|
|
40
|
25
|
|
50
|
32; 40
|
|
900 (914)
|
550
|
32
|
13; 20
|
|
40
|
25
|
|
50
|
32; 40
|
|
1060 (1067)
|
32
|
13; 20
|
|
40
|
25
|
|
50
|
32; 40
|
|
Примечания
1 По заказу потребителя допускается изготовлять круги размерами, отличными
от указанных в таблице.
2 Размеры,
заключенные в скобках, применять не рекомендуется.
|
4.3 В условных
обозначениях кругов типов 2 и 37 указывают размеры D´T´W; кругов остальных типов - D´Т´Н.
Пример
условного обозначения круга типа
2 наружным диаметром D = 300 мм, высотой T = 80 мм, шириной рабочей части W = 48 мм, из нормального электрокорунда марки 14А, зернистостью F54, твердостью L, номером структуры 7, на керамической связке
V, с предельной рабочей
скоростью 50 м/с, 2-го класса неуравновешенности:
Круг 2 300´80´48 14А F54 L 7 V 50 м/с 2 кл. ГОСТ Р 52781-2007
Пример
условного обозначения круга типа
1 наружным диаметром D = 300 мм, высотой Т
= 20 мм, диаметром посадочного отверстия Н = 76,2 мм, из белого
электрокорунда марки 25А, зернистостью F60, твердостью К, номером структуры 6, на
керамической связке V, с
предельной рабочей скоростью 40 м/с, 2-го класса неуравновешенности:
Круг 1 300´20´76,2 25А F60 K 6 V 40 м/с 2 кл. ГОСТ Р 52781-2007
5.1 Круги следует изготовлять
в соответствии с требованиями настоящего стандарта, по рабочим чертежам,
утвержденным в установленном порядке.
5.2 Круги могут быть изготовлены
из электрокорундовых (А), в том числе из циркониевого электрокорунда (Z), а также карбидкремниевых (С) абразивных
материалов.
5.3 Круги следует изготовлять
зернистостями F36 - F220 по ГОСТ
Р 52381 и М63 - М10 по ГОСТ
3647.
5.4 Точность
изготовления кругов должна соответствовать нормам, указанным в таблице 21.
Таблица 21
В
миллиметрах
|
Размер
|
Пред. откл.
|
|
Наружный диаметр D:
|
|
|
до 8
включ.
|
± 0,5 ± 0,3*
|
|
св. 8 » 20 »
|
± 0,8 ± 0,5*
|
|
» 20 » 50 »
|
± 1,2 + 0,8*
|
|
» 50 » 125 »
|
± 2,0 ± 1,2*
|
|
» 125 »300 »
|
± 3,2 ± 2,0*
|
|
» 300 » 762
»
|
± 5,0 ± 3,2*
|
|
» 762
|
± 8,0 ± 5,0*
|
|
Высота Т; U:
|
|
|
до
1,6 включ.
|
±0,2
|
|
св. 1,6 »5,0 »
|
±0,4
|
|
» 5,0 » 16 »
|
±0,8
|
|
» 16 »50 »
|
±1,5
|
|
» 50 » 160 »
|
±2,0
|
|
» 160
|
±3,5
|
|
Диаметр посадочного отверстия Н (кроме кругов
типа 36):
|
|
|
до
50,8 включ.
|
+ 0,16
|
|
св.50,8 » 80 »
|
+ 0,19
|
|
» 80 » 180 »
|
+ 0,25
|
|
» 180 » 250
»
|
+ 0,29
|
|
» 250 » 315
»
|
+ 0,32
|
|
» 315 » 400
»
|
+ 0,36
|
|
» 400 » 508
»
|
+ 0,40
|
|
» 508
|
+ 0,44
|
|
Диаметр центрального отверстия кругов типа 36:
|
|
|
до
120 включ.
|
± 1,5
|
|
св. 120 » 260 »
|
± 2,0
|
|
» 260
|
± 3,2
|
|
Диаметр выточки Р:
|
|
|
до 8
включ.
|
+ 0,8
|
|
» 8 » 20 »
|
+ 1,2
|
|
» 20 » 50 »
|
+ 2,0
|
|
» 50 »125 »
|
+ 3,2
|
|
» 125 » 315 »
|
+ 5,0
|
|
» 315
|
+ 8,0
|
|
Высота выточки F; G:
|
|
|
до 5
включ.
|
+ 0,8
|
|
» 5 » 16 »
|
+ 1,6
|
|
» 16 » 50 »
|
+ 2,4
|
|
» 50
|
+ 3,2
|
|
Ширина W (кроме
кругов типов 2, 37):
|
|
|
до 6
включ.
|
± 0,5
|
|
св. 6 » 20 »
|
± 0,8
|
|
» 20 » 32 »
|
± 1,2
|
|
» 32
|
± 1,6
|
|
Ширина Округов типов 2, 37:
|
|
|
до
25 включ.
|
± 1,5
|
|
св. 25 » 50 »
|
± 2,0
|
|
» 50
|
± 2,4
|
|
Толщина Е:
|
|
|
до 6
включ.
|
+ 0,8
|
|
св. 6 » 20 »
|
+ 1,2
|
|
» 20 » 32 »
|
+ 1,8
|
|
» 32
|
+ 2,4
|
|
* Для бесцентрового шлифования, резьбошлифования, зубошлифования,
шлицешлифования, шарошлифования, профильного шлифования, шлифования
коленчатых валов, врезного шлифования.
|
5.5 Наружный диаметр D круга, работающего в комплекте, не должен
иметь отклонение более чем 1 мм в пределах одного комплекта.
5.6 Допуск
радиального и торцового биения кругов не должен превышать значений, указанных в
таблице 22.
Таблица 22
В
миллиметрах
|
D
|
Допуск
|
|
радиального биения
|
торцового биения
|
|
До 8 включ.
|
0,3
|
-
|
|
Св.
8 » 20 »
|
0,3
|
0,2
|
|
» 20
» 50 »
|
0,3
|
0,2
|
|
»
50 » 125 »
|
0,4
|
0,2
|
|
»
125 »300 »
|
0,5 0,4*
|
0,3 0,2*
|
|
»
300 » 762 »
|
0,6 0,5*
|
0,3 0,2*
|
|
» 762
|
0,8 0,6*
|
0,4 0,3*
|
|
*Для бесцентрового шлифования, резьбошлифования, зубошлифования,
шлицешлифования, шарошлифования, профильного шлифования, шлифования
коленчатых валов, врезного шлифования.
|
5.7 Классы неуравновешенности
кругов не должны быть более указанных в таблице 23.
Таблица 23
|
D, мм
|
Классы неуравновешенности кругов с предельной
рабочей скоростью vs, м/с
|
|
До 40
|
Св. 40 до 63
|
Св. 63
|
|
До
125
|
3
|
2
|
2
|
|
Св. 125» 300 включ.
|
2
|
2
|
1
|
|
» 300 » 610 »
|
2
|
2
|
1
|
|
» 610
|
3
|
2
|
2
|
5.8
Круги изготовляют твердостями от F do Z по ГОСТ Р
52587 и звуковыми индексами
от 19 до 75 по ГОСТ
Р 52710.
5.9 Внешний
вид кругов
Не допускаются:
- трещины, повреждения
кромок, раковины;
- инородные включения
размерами более 1 мм в количестве более 4 на участке 100 см2.
5.10 Допускается изготовлять
круги типов 6, 11 с максимальным радиусом закругления внутренних торцовой и
боковой поверхностей, равным 5 мм и максимальной фаской на наружной боковой
поверхности кругов типа 11, равной 2 мм.
5.11 Требования надежности
Коэффициенты шлифования
кругов и параметры шероховатости обработанной поверхности указаны в приложении А.
5.12 Маркировка
5.12.1 Маркировка кругов - в
соответствии с требованиями ГОСТ Р 52588.
5.12.2
Место нанесения маркировки
Маркировку наносят:
- на этикетку круга
диаметрами от 50 до 250 мм в соответствии с перечислениями а, b, с, е, f, g, h, к, l, т по ГОСТ Р 52588.
- на торцовую поверхность
круга диаметрами более 250 мм в соответствии с перечислениями а, с, d, g, k, l, m по ГОСТ Р 52588.
- на групповую
потребительскую тару с кругами диаметрами менее 50 мм в соответствии с
перечислениями а-т по ГОСТ Р 52588.
Примечания
1 Не
маркируют тип круга, букву F в обозначении зернистости,
класс неуравновешенности.
2 Допускается
наносить маркировку на этикетку кругов диаметрами более 250 мм.
3 Номер
партии, дату выпуска допускается наносить на обратной стороне круга.
4 Дату
выпуска кругов на керамической связке диаметрами более 250 мм допускается не
наносить.
5 Маркировку кругов типов 2, 6, 11, 12, 14, 37 и на кругах диаметрами
от 50 до 200 мм допускается наносить на периферии круга.
5.12.3 Транспортная
маркировка - по ГОСТ 14192.
5.13 Упаковка
5.13.1 Круги высотой до 40 мм
упаковывают в групповую потребительскую тару. В качестве групповой
потребительской тары используют коробки, пакеты или другие виды тары,
предохраняющие круги от повреждений.
В групповую потребительскую тару упаковывают круги
одного размера, одной характеристики и одной партии.
5.13.2 Каждый круг высотой не
менее 40 мм упаковывают в индивидуальную потребительскую тару. В качестве
индивидуальной потребительской тары используют коробки или другие виды тары,
предохраняющие круги от повреждений.
5.13.3 На групповую или
индивидуальную потребительскую тару наклеивают этикетку со сведениями по ГОСТ Р
52588. На этикетке групповой потребительской тары дополнительно указывают
количество упакованных кругов.
5.13.4 Круги в индивидуальной
или в групповой потребительской таре плотно укладывают в транспортную тару. При
укладке в транспортную тару должны быть приняты меры, предохраняющие круги от
атмосферных осадков, а также исключающие их перемещение и повреждение.
В качестве транспортной тары
используют деревянные ящики, поддоны (европоддоны) или специальные поддоны.
Примечание - Допускается
упаковывание кругов диаметрами более 350 мм без индивидуальной потребительской
тары в транспортную тару.
5.13.5 Масса брутто
транспортной тары с кругами не должна превышать 60 кг (за исключением случаев,
когда собственная масса одного круга равна или превышает 60 кг).
Примечание - Масса брутто
транспортной тары, поддона с кругами при загрузке и выгрузке электропогрузчиком
(транспортной тележкой-подъемником) не должна превышать 1 т.
6.1 Механическая прочность
круга должна обеспечивать его работу с предельными рабочими скоростями vs, указанными в таблице 24.
Таблица
24
|
Тип круга
|
Размер, мм
|
Вид подачи
|
Предельная рабочая скорость круга vs, м/с, на связках
|
|
V
|
B
|
R
|
|
1
|
H £ 0,67D
|
Механическая
|
35; 40; 50; 63
|
35; 40; 50; 63
|
35; 40; 50; 63
|
|
H £ 0,50D
|
80
|
80
|
80
|
|
Механическая в закрытой рабочей зоне
|
125
|
100
|
100
|
|
H £ 0,67D
|
Ручная
|
35
|
35; 40; 50
|
35; 40; 50
|
|
H £ 0,50D
|
-
|
63
|
63
|
|
H £ 0,33D
|
-
|
80
|
|
2
|
W £ 0,17D
|
Механическая
|
25; 32; 35; 63
|
25; 32; 35; 40; 63
|
-
|
|
Ручная
|
32; 35
|
35; 40; 50
|
|
3
|
H £ 0,67D
|
Механическая
|
35; 40; 50; 63
|
35; 40; 50; 63
|
50; 63
|
|
H £ 0,50D
|
80
|
80
|
80
|
|
Механическая в закрытой рабочей зоне
|
125
|
100
|
100
|
|
4
|
H £ 0,67D
|
Механическая
|
35; 40; 50; 63
|
35; 40; 50; 63
|
50; 63
|
|
5
|
H £ 0,67D
|
Механическая
|
35; 40; 50; 63
|
35; 40; 50; 63
|
50; 63
|
|
H £ 0,50D
|
80
|
80
|
80
|
|
Механическая в закрытой зоне
|
100
|
100
|
100
|
|
6
|
E £ 0,20T
|
Механическая
|
32; 40; 63
|
32; 40; 63
|
32; 40; 63
|
|
Ручная
|
32
|
40; 50
|
40
|
|
7
|
H £ 0,67D
|
Механическая
|
35; 40; 50; 63
|
35; 40; 50; 63
|
50; 63
|
|
H £ 0,50D
|
Механическая в закрытой рабочей зоне
|
80; 100
|
80; 100
|
80; 100
|
|
10
|
H £ 0,67D
|
Механическая
|
35; 50
|
35; 50
|
35; 50
|
|
11
|
E £ 0,20T
|
Механическая
|
32; 50
|
32; 40; 50
|
40; 50
|
|
Механическая в закрытой зоне
|
63
|
80
|
63
|
|
Ручная
|
32
|
40
|
40
|
|
12; 14
|
E £ 0,50T
|
Механическая
|
32; 50
|
32; 40; 50
|
40; 50
|
|
Механическая в закрытой рабочей зоне
|
63
|
80
|
63
|
|
Ручная
|
32
|
40
|
40
|
|
20; 21; 22; 23; 24; 25; 26
|
H £ 0,67D
|
Механическая
|
35; 40; 50; 63
|
35; 40; 50; 63
|
35; 40; 50; 63
|
|
H £ 0,50D
|
80
|
80
|
80
|
|
H £ 0,67D
|
Механическая в закрытой рабочей зоне
|
40
|
50
|
50
|
|
H £ 0,50D
|
100
|
100
|
100
|
|
35; 36
|
H £ 0,67D
|
Механическая
|
32; 35; 63
|
32; 35; 50; 63
|
-
|
|
Ручная
|
32
|
50
|
|
37
|
W £ 0,17D
|
Механическая
|
32; 63
|
50; 63
|
|
Ручная
|
32
|
50
|
|
38; 39
|
H £ 0,67D
U £ 0,025D
|
Механическая
|
40
|
50
|
50
|
|
H £ 0,67D
U £ 0,005 D
|
63
|
63
|
63
|
|
Н £ 0,50D
U £ 0,005D
|
80
|
80
|
80
|
|
H £ 0,67D
U £ 0,025D
|
Механическая в закрытой рабочей зоне
|
40
|
50
|
50
|
|
H £ 0,50D
U £ 0,005D
|
125
|
100
|
100
|
6.2 Остальные
требования безопасности - по
ГОСТ
Р 52588, ГОСТ
30513.
7.1 Для контроля соответствия
кругов требованиям настоящего стандарта предприятие-изготовитель проводит
приемочный контроль по ГОСТ
15.309.
7.2 Объем выборки при
приемочном контроле должен составлять:
100 % - по 5.9, 5.12.2; 10 % от партии, но не менее 5 шт.
- по 4.2,
5.4
- 5.6,
5.8;
5 % от партии, но не менее 5 шт. - по 5.7.
Объем выборки при приемочном контроле раздела 6 - по ГОСТ Р 52588.
8.1 Контроль размеров кругов
проводят с применением универсальных или специальных мер и средств измерений.
8.2 Размеры для справок,
радиусы закругления R определены оснасткой и не контролируют.
8.3 Контроль по 5.9, 5.12.2 проводят визуально.
8.4 Контроль твердости - по ГОСТ Р
52587, ГОСТ
Р 52710.
8.5 Контроль
неуравновешенности - по ГОСТ
3060.
Примечание - Контроль
неуравновешенности кругов c D £ 250 мм и типов 2, 6, 11,
35, 36, 37 допускается не проводить.
8.6 Контроль радиального и торцового
биений проводят по техническому документу, утвержденному в установленном
порядке, с помощью индикатора часового типа по ГОСТ
577 с ценой деления 0,01 мм.
8.7 Испытания на механическую
прочность - по ГОСТ Р 52588, ГОСТ
30513.
Примечание - До 01.07.2010
г. испытания на механическую прочность кругов типов 2, 35, 36, 37 допускается
не проводить.
8.8 Коэффициент шлифования К
вычисляют по формуле
где Qm - объем снятого металла, мм3;
Qа - объем изношенной части круга (с учетом
расхода круга на правку).
Транспортирование и хранение - по ГОСТ
27595.
Изготовитель должен
гарантировать соответствие кругов требованиям настоящего стандарта при
соблюдении условий эксплуатации, транспортирования и хранения.
Приложение А
(рекомендуемое)
|
Вид шлифования
|
Характеристика круга
|
Обрабатываемый материал
|
Режим шлифования
|
Коэффициент шлифования, не менее
|
Параметр шероховатости обработанной поверхности Ra мкм, не более
|
|
Рабочая скорость круга v, м/с
|
Глубина резания, мм
|
Скорость касательной (осевой) подачи [скорость
заготовки], м/мин
|
Скорость радиальной подачи, мм/мин
|
|
Круглое
наружное врезное
|
1; 5; 7; 23; 26
200-500 ´ 32-63
25А F46-F60 I-N 6-8
V
|
Сталь 45 ГОСТ
1050 45...50HRC
|
50
|
-
|
[50-60]
|
0,8-1,5
|
2,5
|
1,25
|
|
Бесцентровое
|
1 300; 350x250 64С F90-F120
I-N 6-8 V
|
Сталь 18ХГТ ГОСТ
4543 57...63HRC
|
35
|
0,05-0,10
|
(1,5-3,0)
|
-
|
2,4
|
0,63
|
|
Внутреннее
врезное
|
1; 5; 7 32-63 ´10-50 24AF60-F90
N-О 5-8 V
|
Сталь ШХ15 ГОСТ 801 61...64HRC
|
|
-
|
[40 - 50]
|
0,3-0,5
|
7,0
|
1,25
|
|
Плоское
|
1; 5; 7 250-600 ´ 32-50 24AF46-F60
К-М 6 V
|
Сталь 45 ГОСТ
1050 45...50HRC
|
|
0,02-0,05
|
5-10
|
-
|
3,8
|
Примечание - Контроль коэффициентов
шлифования и параметров шероховатости обработанной поверхности проводят не
менее чем на пяти кругах, не реже одного раза в 2 года.
Ключевые слова: шлифовальные круги, керамическая связка,
бакелитовая связка, вулканитовая связка, зернистость, твердость, класс
неуравновешенности, механическая прочность
|
|
