Об установках горизонтального направленного бурения В 2008 году в Германии была разработана единая система классификации установок горизонтального направленного бурения, объединившая многие другие системы классификации по следующим основным параметрам: максимальная тяговая сила; максимальный крутящий момент; масса установки. Согласно этой классификации установки ГНБ по трем основным параметрам подразделяются на следующие типы: мини, миди, макси, мега (табл.1). Таблица 1 Классификация установок ГНБ
Установка ГНБ марки PD 80/33 фирмы PRIME DRILLING GmbH по данной классификации относится к типу «Макси». Общий вид установки ГНБ PD 80/33 приведен на рис. 1

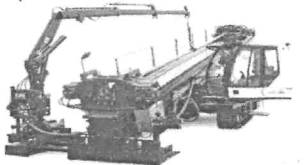

Рис. 1. Общий вид установки ГНБ PD 80/33 Основные технические данные установки ГНБ PD 80/33
Для обеспечения беспрепятственного протаскивания трубопровода через расширенную буровую скважину, диаметр скважины должен превышать диаметр трубопровода более чем в 1,2-1,5 раза. Зарубежные производители установок ГНБ рекомендуют следующие соотношение диаметра бурового канала, диаметра и длины протаскиваемого трубопровода из полиэтилена (табл. 2). Таблица 2 Соотношение диаметра бурового канала и длины протаскиваемого трубопровода из полиэтилена
Для твердых почв из сухой глины, плотного, слежавшегося песка диаметр бурового канала должен быть > 1,5 диаметра трубы. Установка ГНБ PD 80/33 предназначена для бурения скважин и прокладки трубопроводов из полиэтилена в песке, суглинке, глине. Разработанный фирмой PRIME DRILLING GmbH для установки ГНБ 80/33 новые технологические процессы и буровые инструменты обеспечивают высокую производительность при прокладке трубопроводов из полиэтилена диаметром от 355 до 710 мм в грунтах 1-2 группы буримости. По технологии фирмы PRIME DRILLING GmbH после пилотного бурения и расширения бурового канала применяется многофункциональный комбинированный расширитель, состоящий из цилиндра и двух конусов расположенных по торцам. По окружности цилиндра приварены выступающие стальные пластины, которые в процессе продольного перемещения и вращения расширителей уплотняют и калибруют стенки бурового канала (рис. 2)

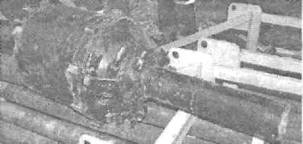

Рис. 2. Многофункциональный комбинированный расширитель На поверхности переднего конуса расположены резцы для расширения буровой скважины и форсунки для регулирования подачи буровой смеси при изменении нагрузок на расширители. Струя буровой смеси, подаваемая форсунками, очищает буровую скважину, вынося на поверхность шлам. Регулирование подачи буровой смеси в процессе бурения и расширения буровой скважины осуществляет оператор из кабины установки.
|
