Основные параметры и
размеры отечественных проволочных сеток
двойного кручения для изготовления сетчатых
габионных конструкций и ограждений
Б.Ф. Перевозников
(Союздорпроект)
Промышленное производство отечественных проволочных сеток двойного
кручения с шестиугольными ячейками освоено ОАО «Череповецкий сталепрокатный
завод (ОАО «ЧСПЗ»).
Изготовление этих сеток, их основные параметры и размеры,
технические требования, правила приемки, методы испытании, маркировка,
упаковка, транспортирование и хранение обусловлены Техническими условиями ТУ
14-178-351-98 (впервые): «Сетки проволочные двойного кручения с шестиугольными
ячейками».
Технические условия разработаны ОАО «ЧСПЗ», утверждены
08.12.1998 г., согласованы с Управлением торговли Мэрии г. Череповца, введены в
действие с 09.12.1998 г., держатель подлинника - ОАО «ЧСПЗ», предоставлены
Союздорпроекту для использования 16.10.2000 г. (№ 11-003/6-944 ф).
Регламентированные этими Техническими условиями сетки подразделяются по виду
поверхности:
• без покрытия;
• из проволоки
оцинкованной 1 группы покрытия - 01;
• из проволоки
оцинкованной 2 группы покрытия - 02;
• из проволоки
оцинкованной 3 группы покрытия - 03;
• из проволоки
оцинкованной с полимерным покрытием - 01П, 02П, 03П.

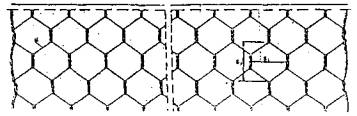

Рис.
1
Основные параметры и размеры должны соответствовать
Табл. 1 и Рис. 1.
Таблица 1
|
Тип сетки
|
Диаметр проволоки. d мм1)
|
Диаметр проволоки кромки, d. мм1)
|
Ширина ячейки (расстояние
между скрутками). S1, мм
|
S2, мм2)
|
Ширина полотна сетки. В. мм
|
Масса3) 1м2 кг/м2
|
|
Номинал
|
Предел. отклон.
|
Номинал
|
Предел, отклон.
|
Номинал
|
Предел, отклон.
|
Номинал
|
Предел. отклон.
|
|
8×10 - 2,0
|
2,0
|
±0,06
|
2,4
|
±0,06
|
80
|
+10%
|
100
|
1000 - 4000
|
±50
|
1,020
|
|
8×10 - 2,0
|
2,5
|
|
8×10 - 2,2
|
2,2
|
2,7
|
±0,08
|
1,23
|
|
8×10 - 2,2
|
2,8
|
|
8×10 - 2,4
|
2,4
|
3,0
|
1,450
|
|
8×10 - 2,5
|
2,5
|
3,0
|
1,60
|
|
8×10 - 2,7
|
2,7
|
±0,08
|
3,4
|
±0,10
|
1,65
|
|
8×10 - 2,8
|
2,8
|
3,9
|
1,75
|
|
8×10 - 3,0
|
3,0
|
3,9
|
1,90
|
Таблица 2
|
Номин. диам. готов.
провол., мм
|
Пред отклон. По диаметру,
мм
|
Врем. сопрот. Н/мм2
|
Относнтельн. удлин. % не
менее
|
Плотность цинкового
покрытия, г/м2, не менее
|
Спиральная навивка
|
|
01
|
02
|
03
|
Диам. стержня (число
витков)
|
|
2,0
|
±0,6
|
350-500
|
12
|
50
|
90
|
240
|
5d(6)
|
|
2,2
|
60
|
100
|
|
2,4
|
260
|
|
2,5
|
|
2,7
|
±0,08
|
70
|
110
|
|
2,8
|
|
3,0
|
275
|
|
3,4
|
±0,10
|
|
3,9
|
80
|
120
|
290
|
Примеры условного обозначения:
Сетка с размером ячейки 80×100 мм из проволоки
без покрытия, диаметром 2,2 мм, ширимой 3000 мм по ТУ 17-178-351-98
Сетка 8×10-2,12-3000 ТУ 14-178-351-98
Сетка с размером ячейки 80×100 мм из
оцинкованной проволоки 1 группы покрытия, диаметром 2,2 мм, шириной 3000 мм по
ТУ 17-178-351-98
Сетка 8×10-2,2-01-3000 ТУ 14-178-351-98
Сетка с размером ячейки 80×100 мм из
оцинкованной проволоки 1 группы покрытия, диаметром 2,2 мм с полимерным
покрытием, шириной 3000 мм по ТУ 17-178-351-98
Сетка 8×10-2,2/3,2-0111-3000 ТУ 14-178-351-98
При изготовлении сетки из проволоки с полимерным покрытием
внешний диаметр проволоки увеличивается на 1 мм. По согласованию с потребителем
допускается изготавливать сетку из проволоки другого диаметра. Размер диагонали
S2 не
контролируется, а обеспечивается технологическим инструментом. При изготовлении
сетки из проволоки с полимерным покрытием масса 1 м2 сетки
увеличивается на 0,35 кг. В настоящее время сетка изготавливается только из проволоки
с плотностью цинкового покрытия группы 03 (260-275 г/м2).
Сетки должны изготовляться в соответствии с требованиями ТУ
14-178-351-98 по техническому регламенту, утвержденному в установленном
порядке, из термически обработанной проволоки без покрытия; с цинковым
покрытием трех групп и из термически обработанной оцинкованной проволоки с
полимерным покрытием. Вид покрытия оговаривается в заказе или контракте.
На поверхности сетки не должно быть растрескивания и
отслаивания защитного покрытия проволоки. Наличие пылевидного шелушения
цинкового покрытия в местах скрутки не является браковочным признаком.
Механические свойства проволоки, плотность цинкового покрытия и толщина
полимерного покрытия должны соответствовать данным Табл. 2.
В сетке не
допускается наличие нескрученных участком смежных прополок. Сетки в процессе
изготовления свертываются и рулоны. Длина сетки в рулоне должна быть от 25 до
100 м. По согласованию с потребителем допускается изготавливать сетки меньшей
длины, а также сетки в картах. Масса одною рулона сетки не должна превышать
1000 кг.
Согласно правилам
приемки, сетки предъявляются к приемке партиями. Партия должна состоять из
сетки одного типа, одной ширины и оформлена одним документом о качестве,
содержащим:
• товарный знак или наименование и товарный знак
предприятия-изготовителя;
• условное
обозначение сетки;
• ширину и длину
сетки, мм;
• общее количество
сетки, м2;
• количество рулонов (пакетов, карт), шт.
Для проверки качества
сетки от партии отбирают один рулон или три карты из одного или разных пакетов
в зависимости от сменной выработки. В каждом отобранном рулоне (карте)
проверяют: диаметр основной проволоки, диаметр проволоки кромки, ширину сетки,
среднее арифметическое значение ширины ячейки, качество скрутки. При получении
неудовлетворительных результатов проверки хотя бы по одному из показателей, по
нему проводят повторную проверку на удвоенном количестве рулонов.
Согласно методам
испытаний, предусматриваемым ТУ 14-178-351-98, качество поверхности сетки и
наличие нескрученных участков проверяют визуально при перемотке готовой сетки.
Диаметр проволок измеряют микрометром, ГОСТ 6507-90. Ширину сетки
контролируют рулеткой металлической, ГОСТ 7502-89.
Испытание проволоки на растяжение проводят в соответствии с ГОСТ 10446-80.
Испытание проволоки
на навивку проводят в соответствии с ГОСТ 10447-80. Ширину
ячейки S1 определяют штангенциркулем ШЦ-1 с ц. д. 0,1
мм, ГОСТ 166-89.
Средняя арифметическая ширина ячеек определяйся как частное от деления ширины
сетки В на количество полных ячеек в ряду. Качество цинкового покрытия
определяют визуально, массу цинкового покрытия определяют весовым
методом в соответствии с ГОСТ
3282-74. Средства измерения должны быть поверены или калиброваны.
Согласно требованиям ТУ 14-178-351-98 к маркировке,
упаковке, транспортированию и хранению, отрезанный край полотна каждого рулона
должен быть закреплен но ширине через 300 мм мягкой проволокой. Рулоны сетки
могут разрезаться на карты. Размеры карт согласовываются с потребителем. Сетки
формируются в пакеты из рулонов или карт по ГОСТ 24597-81.
Сетки в картах должны транспортироваться связанными в пакеты. Пакет должен
состоять из сеток одного типа.
Количество сеток в пакете и масса пакета устанавливается
предприятием-изготовителем или оговаривается в заказе (контракте). Масса пакета
не должна превышать 1000 кг. Пакет, сформированный из трех рулонов сеток,
увязывается вязками из мягкой проволоки в торцевых частях пакета на расстоянии
50-100 мм от края. На ярлыке, прикрепленном к каждому пакету или рулону сетки,
указывают:
• товарный знак или наименование и
товарный знак предприятия-изготовителя;
• условное обозначение сетки;
• ширину и длину сетки, мм;
• общее количество сетки, м2.
Сетки транспортируют любым
видом транспорта. Они должны храниться в закрытых помещениях в штабелях высотой
не более 2 метров. Рулоны сеток должны складироваться не более, чем в три
яруса.
Согласно дополнительным данным ОАО «ЧСПЗ» (№ 11-003/6-990ф
от 29.10.2000 г.) шестигранные сетки планируется в дальнейшем изготовлять в
соответствии с ГОСТ
Р 51285-99 «Сетки проволочные крученые с шестиугольными ячейками для
габионных конструкций».
