Основные
параметры и размеры отечественных сетчатых конструкций для изготовления
габионных структур
Б.Ф. Перевозников
(Союздорпроект)
Промышленное производство отечественных металлических
сетчатых конструкций для изготовления габионных структур освоено ОАО
«Череповецкий сталепрокатный завод» (ОАО «ЧСПЗ»).
Изготовление этих конструкций, их основные параметры и
размеры, технические требования, правила приемки, методы контроля, упаковка,
маркировка и транспортировка обусловлено Техническими условиями ТУ 14-178-350-98
(впервые): «Сетчатые конструкции».
Технические условия разработаны ОАО «ЧСПЗ», утверждены
08.12.1998 г., согласованы с Управлением торговли Мэрии г. Череповца, введены в
действие с 09.12.1998 г. (без ограничения срока), держатель подлинника - ОАО «ЧСПЗ»,
предоставлены Союздорпроекту для использования 16.10.2000 г. (№ II-003/6-944ф).
Регламентированные этими Техническими условиями
подразделяются по форме и количеству ячеек:
• коробчатые конструкции (К);
• коробчатые конструкции с диафрагмами (КД);
• многоячеистые конструкции с диафрагмами (МД);
• коробчатые конструкции с диафрагмами и с армирующей
панелью (АД).

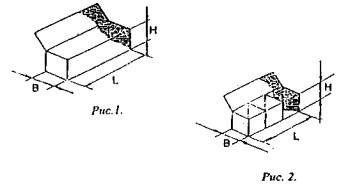

Основные параметры и размеры приведены в табл. 1, 2, 3, 4 и на прилагаемых к ним
рисунках 1-4.
Техническими условиями обусловлены следующие условные
обозначения:
• коробчатые конструкции с
размерами - длина 2 м, ширина 1 м, высота 0,5 м из проволоки оцинкованной
диаметром 2,7 мм, 1 группы покрытия:
Конструкция К-2×1×0,5 - 2,7 - 01 ТУ
14-178-350-98;
• коробчатые конструкции с размерами - длина 2 м, ширина 1
м, высота 0,5 м из проволоки оцинкованной 1 группы покрытия, диаметром 2,7 мм,
покрытой полимером:
Конструкция К-2×1×0,5 - 2,7/3,7 - 01П ТУ
14-178-350-98;
• коробчатые конструкции с двумя диафрагмами с размерами -
длина 3 м, ширина 1 м, высота 0,5 м из проволоки оцинкованной 1 группы
покрытия, диаметром 2,7 мм, покрытой полимером:
Конструкция КД2 - 3×1×0,5 - 2,7/3,7 - 01П ТУ
14-178-350-98;
• многоячеистые конструкции с размерами - длина 5 м, ширина
2 м, высота 1 м с 4 диафрагмами из оцинкованной проволоки диаметром 3,0 мм, 3
группы покрытия:
Конструкция МД4 - 5×2×1 - 3,0 - 03 ТУ 14 -
178-350-98;
• коробчатые конструкции с армирующей панелью и одной
диафрагмой с размерами - длина 2 м, ширина 1 м, высота 1 м, длина армирующей
панели - 6 м из оцинкованной проволоки 2 группы покрытия диаметром 3,0 мм,
покрытой полимером.
Конструкция АД1 - 6×2×1×1 - 3,0/4,0 -
02П ТУ 14-178-350-98.
Согласно технических требований ТУ 14-178-350-98, сетчатые
конструкции должны изготовляться в соответствии с требованиями настоящих
технических условий по технологическому регламенту, утвержденному в
установленном порядке, из сетки металлической с шестиугольными ячейками типа
8×10 по ТУ 14-178-351-98. Вид покрытия оговаривается в заказе.
Формирование конструкции должно осуществляться путем загибки
сетки и пришивки к ней торцевых стенок и диафрагм увязочной проволокой. Края
полотна сетки, не закрепленные проволокой кромки, в элементах конструкции
должны быть закреплены стержнем диаметром равным диаметру проволоки кромки.
Развертка конструкции должна быть уложена. При укладке
развертки пришитые к основанию торцевые стенки и диафрагмы укладываются на дно
конструкции, боковые стенки и крышка сгибаются на 180° до необходимого размера.
Уложенные развертки формируются в пакет массой до 1500 кг. Допустимые
отклонения на линейные размеры конструкций составляют ±5%.
Согласно правил приемки конструкции принимаются партиями.
Партия должна состоять из конструкций одного размера, одного тина, одного
материала и оформлена одним документом о качестве. Документ о качестве должен
содержать:
• товарный знак или наименование и
товарный знак предприятия-изготовителя;
• условное обозначение конструкции;
• количество конструкций в партии.
Для проверки комплектности конструкции (количество диафрагм,
наличие крышек в многоячеистых конструкциях), соответствия размеров, качества
крепления диафрагм и торцевых стенок, качества покрытия проволоки отбирают 3
конструкции от партии. При получении неудовлетворительных результатов проводят
повторную проверку на удвоенном количестве конструкций. Результаты повторной
проверки распространяются на всю партию и в случае неудовлетворительных
результатов проводят 100% разбраковку партии.
Согласно регламентированных ТУ 14-178-350-98 методов
контроля качество покрытия, качество крепления диафрагм и торцевых стенок
должно определяться визуально.
Требованиями к упаковке и маркировке установлено, что каждый
пакет конструкции должен увязываться в трех местах увязочной проволокой и в
двух местах проволокой для строповки в соответствии с НТД. К каждому пакету
должен быть прикреплен ярлык, на котором указывают:
• товарный знак или наименование и
товарный знак предприятия-изготовителя;
• условное обозначение конструкции;
• длина и ширина пакета, м.;
• количество конструкций в пакете, шт.;
• масса пакета, кг.
Сетчатые конструкции возможно транспортировать всеми
видами транспорта в соответствии с ГОСТ 5336-80.
Рис. 3.
Рис. 4.
Таблица
1
|
Основные размеры коробчатых
конструкций формы К (Рис. 1)
|
|
Размеры, м
|
Масса одной конструкции* из
проволоки, кг
|
|
Длинна, L
|
Ширина, В
|
Высота, Н
|
оцинкованной
|
с полимерным покрытием
|
|
(диаметр проволоки
сетки)/диаметр увязочной проволоки, мм
|
|
(2,7)/2,2
|
(2,8)/2,2
|
(3,0)/2,5
|
(3,0)/2,5
|
(2,7/3,7)/2,4
|
(2,7/3,7)/2,5
|
|
1
|
1
|
0,5
|
6,9
|
7,3
|
8,0
|
8,8
|
8,4
|
9,2
|
|
1,5
|
1
|
0,5
|
9,6
|
10,2
|
11,0
|
12,1
|
11,6
|
12,8
|
|
1
|
1
|
1
|
10,4
|
11,0
|
12,0
|
13,2
|
12,6
|
13,9
|
|
2
|
1
|
0,5
|
13,5
|
14,3
|
16,0
|
17,6
|
16,5
|
18,1
|
|
3
|
1
|
0,5
|
18,5
|
19,6
|
21,7
|
23,9
|
22,6
|
24,9
|
|
1,5
|
1
|
1
|
15,1
|
16,0
|
17,3
|
19,0
|
18,4
|
20,2
|
|
2
|
1
|
1
|
18,5
|
19,6
|
21,4
|
23,5
|
22,6
|
24,9
|
|
4
|
1
|
0,5
|
23,8
|
25,2
|
27,5
|
30,2
|
29,2
|
32,1
|
|
3
|
1
|
1
|
25,1
|
26,6
|
29,0
|
31,9
|
30,9
|
34,0
|
|
4
|
1
|
1
|
31,8
|
33,7
|
36,2
|
39,8
|
39,2
|
43,1
|
Таблица
2
|
Основные размеры коробчатых
конструкций с диафрагмами формы КД (Рис. 2)
|
|
Размеры, м
|
Количество диафрагм, шт
|
Масса одной конструкции* из
проволоки, кг
|
|
Длинна L
|
Ширина. В
|
Высота, Н
|
оцинкованной
|
с полимерным покрытием
|
|
(диаметр проволоки
сетки)/диаметр увязочной проволоки, мм
|
|
(2,7)/2,2
|
(2,8)/2,2
|
(3,0)/2,5
|
(3,0)/2,5
|
(2,7/3,7)/2,4
|
(2,7/3,7)/2,5
|
|
2
|
1
|
0,5
|
1
|
14,5
|
15,4
|
17,1
|
18,8
|
17,1
|
18,8
|
|
3
|
1
|
0,5
|
2
|
20,4
|
21,6
|
2,8
|
26,2
|
24,7
|
27,2
|
|
2
|
1
|
1
|
1
|
20,4
|
21,6
|
23,2
|
25,5
|
23,6
|
26.0
|
|
4
|
1
|
0,5
|
3
|
26,5
|
28,1
|
30,4
|
33,4
|
30,6
|
33,7
|
|
3
|
1
|
1
|
2
|
28,6
|
30,3
|
33,1
|
36,4
|
33,6
|
37,0
|
|
4
|
1
|
1
|
3
|
35,3
|
37,3
|
40,2
|
44,2
|
41,8
|
46,0
|
Таблица
3
|
Основные размеры коробчатых
конструкций с диафрагмами формы МД (Рис. 3)
|
|
Размеры, м
|
Количество диафрагм, шт.
|
Масса одной конструкции* из
проволоки, кг
|
|
Длинна L
|
Ширина. В
|
Высота, Н
|
оцинкованной
|
с полимерным покрытием
|
|
(диаметр проволоки
сетки)/диаметр увязочной проволоки, мм
|
|
(2,7)/2,2
|
(2,8)/2,2
|
(3,0)/2,5
|
(3,0)/2,5
|
(2,7/3,7)/2,4
|
(2,7/3,7)/2,5
|
|
2
|
1
|
0,17
|
1
|
9,0
|
9,5
|
10,4
|
11,4
|
10,9
|
12,0
|
|
3
|
2
|
0,5
|
2
|
35,9
|
38,0
|
43,6
|
48,0
|
42,4
|
46,6
|
|
4
|
2
|
0,5
|
3
|
47,1
|
49,9
|
56,4
|
62,0
|
55,3
|
60,8
|
|
3
|
2
|
1
|
2
|
48,9
|
51,8
|
54,7
|
60,2
|
56,0
|
61,6
|
|
5
|
2
|
0,5
|
4
|
57,7
|
61,2
|
68,1
|
74,9
|
68,3
|
75,1
|
|
4
|
2
|
1
|
3
|
64,2
|
68,0
|
72,6
|
79,9
|
73,6
|
81,0
|
|
5
|
2
|
1
|
4
|
78,9
|
83,6
|
89,4
|
98,3
|
89,5
|
98,4
|
Таблица
4
|
Основные размеры коробчатой
конструкции с диафрагмой и с армирующей панелью формы АД (Рис. 4)
|
|
Размеры, м
|
Кол-во диафрагм, шт.
|
Масса одной конструкции* из
проволоки с полимерным покрытием, кг
|
|
Коробчатой конструкции
|
Армирующей панели
|
(диаметр проволоки
сетка)/диаметр увязочной проволоки, мм
|
|
Длина. L
|
Ширина, В
|
Высота, Н
|
Длина, L
|
Ширина, В
|
(3,0/4,0)/2,8
|
|
2
|
1
|
1
|
6
|
2
|
1
|
54,4
|
|
А - армирующая панель из
металлической сетки двойного кручения
Б - диафрагма из
металлической сетки двойного кручения
|
|
|
