ЛАМПЫ НАТРИЕВЫЕ ВЫСОКОГО ДАВЛЕНИЯ

Эксплуатационные требования

IEC 60662:2002
High-pressure sodium vapour lamps - Performance specifications
(MOD)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт источников света имени А.Н. Лодыгина» (ОАО «Лисма-ВНИИИС») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 «Светотехнические изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. № 454-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60662:2002 «Лампы натриевые высокого давления. Требования к рабочим характеристикам» (IEC 60662:2002 «High-pressure sodium vapour lamps - Performance specifications») путем внесения изменений, объяснение которых изложено во введении к настоящему стандарту

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

Введение

В настоящий стандарт включены дополнительные по отношению к международному стандарту МЭК 60662:2002 требования, отражающие потребности национальной экономики Российской Федерации, выделенные в тексте стандарта курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

В стандарте учтены и выделены сплошной вертикальной линией, расположенной слева от текста, а в таблицах - подчеркиванием требования, предусмотренные проектом изменения к международному стандарту МЭК 60662:2002 - документ 34A/1290/CD:2008.

Параметры ламп из раздела 2 МЭК 60662:2002 «Листы с параметрами ламп» сведены в таблицы 1, 2 и 3, характеристики образцовых измерительных дросселей - в таблицу 4 в соответствии с требованиями раздела 4 ГОСТ Р 1.5-2004 и для удобства пользования стандартом. Исключены требования к лампам с цоколями Е39, Е26/24. В связи с изложенным исключен раздел 2 МЭК 60662:2002.

Исключены приложение С «Руководство по определению четырехсторонних диаграмм» и приложение Е «Методика измерения запредельных напряжений натриевых ламп высокого давления (НЛВД)», поскольку в стандарте приведены конкретные диаграммы предельных рабочих характеристик ламп всех типов, необходимые для информации по расчету пускорегулирующих аппаратов. Диаграммы предельных рабочих характеристик ламп приведены в приложении Н.

В стандарт введены характеристики импульса, применяемые в Российской Федерации, и исключены требования, установленные для Северной Америки, Японии и Дальнего Востока.

Введены приложение J «Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта» и приложение К «Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным настоящем стандарте в качестве нормативных ссылок».

ЛАМПЫ НАТРИЕВЫЕ ВЫСОКОГО ДАВЛЕНИЯ

Эксплуатационные требования

High-pressure sodium vapour lamps. Performance requirements

1 Область применения

Стандарт устанавливает размеры ламп, электрические параметры для зажигания и работы ламп, а также содержит информацию для расчета пускорегулирующего аппарата (ПРА), зажигающего устройства (ЗУ) и светильника.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р МЭК 923-98 Устройства для ламп. Аппараты пускорегулирующие для разрядных ламп (кроме трубчатых люминесцентных ламп). Требования к рабочим характеристикам

ГОСТ Р 52713-2007 (МЭК 62035:1999) Лампы разрядные (кроме люминесцентных ламп). Требования безопасности

ГОСТ 17616-82 Лампы электрические. Методы измерения электрических и световых параметров

ГОСТ 23198-94 Лампы электрические. Методы измерения спектральных и цветовых характеристик

ГОСТ 28108-89 Цоколи для источников света. Типы, основные и присоединительные размеры, калибры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.5 ток калибровки (calibration current): Значение силы тока, при котором проводят калибровку и проверку образцового измерительного дросселя.

3.2 Обозначения

Для классификации ламп по типу колбы используют следующие обозначения:

Э_пр - эллипсоидная прозрачная (Е);

Э_диф - эллипсоидная с диффузным покрытием (Е);

Ц_пр - трубчатая прозрачная (Т).

4 Требования к лампам

Лампы должны быть сконструированы таким образом, чтобы их характеристики были надежны при правильной эксплуатации, что обеспечивается соответствием ламп требованиям настоящего стандарта.

5 Маркировка ламп

Маркировка ламп должна соответствовать ГОСТ Р 52713. Кроме того, на лампе должны быть четко и прочно нанесены следующие символы, характеризующие метод зажигания:

- для ламп без внутреннего зажигающего устройства, для которых требуется внешнее ЗУ (тип 1)

- для ламп с внутренним ЗУ (тип 2)

6 Размеры ламп

Габаритные и присоединительные размеры ламп должны соответствовать указанным в таблице 1 и обозначенным в приложении В.

Таблица 1

7 Цоколи

Цоколи ламп должны соответствовать ГОСТ 28108.

8 Испытание ламп на зажигание, разгорание и проверка электрических параметров

При испытании на зажигание, разгорание и проверке электрических параметров лампы должны работать в горизонтальном положении на открытом воздухе при температуре окружающей среды (25 ± 5) °С от синусоидального источника питания частотой 50 Гц с заданным ПРА при испытательном напряжении 198 В.

8.1 Испытание ламп на зажигание

8.1.1 Лампы с внешним зажигающим устройством

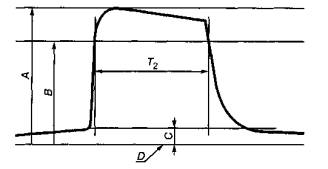

Характеристики импульса измеряют на патроне без лампы при его нормальном электрическом соединении или на выходных зажимах ЗУ в условиях холостого хода. Форма волны импульса, скорость повторения и угол фазы напряжения холостого хода приведены в приложении А, время зажигания и амплитуда импульса (пиковая) - в таблице 2.

Схема соединения для зажигания ламп должна быть такой, чтобы импульс зажигания поступал на лампу через центральный контакт цоколя, а потенциал на корпусе цоколя должен быть равен нулю.

Форма волны напряжения синусоидальная.

Таблица 2 - Для ламп с внешним ЗУ

Таблица 3 - Для ламп с внутренним ЗУ

8.2 Испытание ламп на разгорание

Перед испытанием лампы не менее 10 ч подвергают отжигу с соответствующим ПРА по ГОСТ Р МЭК 923 и охлаждают не менее 1 ч.

Напряжение на лампе должно достигать наименьшего значения за время, указанное в таблицах 2 и 3.

8.3 Отжиг

Перед начальными измерениями лампы подвергают отжигу в течение 100 ч. При этом допускается использовать ПРА по ГОСТ Р МЭК 923.

8.4 Электрические, световые и цветовые параметры ламп

Электрические параметры ламп должны соответствовать приведенным в таблице 1. Световые и цветовые параметры устанавливают в технических условиях на лампы конкретных типов. Измерения электрических и световых параметров проводят по ГОСТ 17616 или приложению Е, цветовых - по ГОСТ 23198.

При измерении электрических параметров внешнее ЗУ должно быть отключено от цепи лампы.

8.5 Испытание на напряжение погасания

Лампы должны стабильно работать с ДОИ при расчетном питающем напряжении до достижения напряжения погасания (значения которого приведены в таблице 1), при необходимости создаваемого искусственным путем. Лампа не должна гаснуть при падении питающего напряжения в течение 0,5 с со 100 % до 90 % расчетного значения и воздействии его в течение не менее 5 с.

Характеристики ДОИ должны соответствовать указанным в таблице 4.

Таблица 4

8.6 Стабильность светового потока и продолжительность горения

Стабильность светового потока и продолжительность горения должны соответствовать установленным в технических условиях на лампы конкретного типа.

9 Информация для расчета пускорегулирующего аппарата и зажигающего устройства

9.2.1 Коэффициент амплитуды тока

Коэффициент амплитуды тока должен удовлетворять требованиям ГОСТ Р МЭК 923.

9.2.2 Предельные рабочие характеристики ламп для расчета ПРА

Диаграммы предельных рабочих значений напряжения на лампе и мощности, при которых лампа должна сохранять работоспособность, и типичная характеристика ПРА приведены на рисунках Н.1-Н.17 приложения Н для ламп каждого типа.

Наименьшее значение напряжения (левая сторона диаграммы) - это характеристическая кривая лампы, напряжение на которой при расчетной мощности считают минимально допустимым.

Наибольшее значение напряжения (правая сторона диаграммы) - это характеристическая кривая, имеющая высокое напряжение, достаточное для лампы:

a) с максимальным напряжением в начале срока службы;

b) с повышением напряжения в течение срока службы;

c) с максимальным повышением напряжения при помещении лампы в светильник.

Линии предельных значений мощности (верх и низ диаграммы) выбраны по влиянию мощности лампы на такие характеристики, как световой поток, стабильность светового потока, срок службы, разгорание лампы и т.д.

Предельные значения питающего напряжения для работы лампы с индуктивным ПРА должны соответствовать:

1) для расчетных питающих напряжений от 100 до 150 В:

- от 95 % до 105 % расчетного напряжения ПРА;

2) для расчетных питающих напряжений от 220 до 240 В:

- нижним пределом питающего напряжения является 95 % расчетного напряжения ПРА;

- верхним пределом питающего напряжения являются:

для ламп мощностью менее 150 Вт - расчетное напряжение ПРА + 7 В;

для ламп мощностью 150 Вт и более - расчетное напряжение ПРА + 10 В.

Допускаются кратковременные отклонения выше этого предела.

Лампы не должны работать постоянно при питающем напряжении, значение которого равно предельному верхнему значению.

10 Информация для расчета светильника

Таблица 5

Данная информация относится к проверке конструкции светильника с целью гарантировать, что условия в светильнике не вызовут преждевременного выхода из строя ламп, соответствующих требованиям настоящего стандарта.

Эта проверка не является требованием к лампе.

10.1 Повышение напряжения на лампе

Повышение напряжения на лампе, определенное в соответствии с приложением С, не должно быть более указанного в таблице 1.

Испытания - по приложению С.

10.2 Температура на колбе лампы

Температура на колбе лампы, измеренная в любой точке, не должна превышать:

- для ламп, мощностью:

50-70 Вт:         250 °С;

100-150 Вт:     350 °С;

250-1000 Вт:   400 °С;

600 Вт:            480 °С.

Измерения проводят при расчетной мощности.

Примечания

1 Эти значения неприменимы для ламп с кварцевыми внешними колбами.

2 Ограничения в 10.2 являются предупреждением. Эти ограничения обусловлены материалами лампы. Если светильник является причиной достижения лампой этих температур, то вероятно, что ограничение повышения напряжения по 10.1 превышено.

11 Наибольшие контуры ламп

Требования к наибольшим контурам ламп предназначены для руководства разработчиков светильников и основаны на лампах наибольших размеров, включая требования к несоосности колбы с цоколем, и приведены в таблице 1 и приложении G.

Для механической установки ламп, соответствующих настоящему стандарту, необходимо предусмотреть в светильнике свободное пространство, основанное на наибольших контурах ламп.

Механическая приемка цоколя и прилегающей части горла лампы в патроне обеспечивается соответствием ламп калибрам для испытания на контактирование по ГОСТ 28108.

Число повторений импульса для ламп:

- номинальной мощностью 50 и 70 Вт - 2 раза за период;

- номинальной мощностью 100, 150, 250, 400 и 600 Вт - 1 раз за период.

Угол фазы (положение) напряжения холостого хода для ламп;

- номинальной мощностью 50 и 70 Вт - в пределах один в 90 и один в 270 электрических градусов;

- номинальной мощностью 100, 150, 250, 400 и 600 Вт - в пределах 90 электрических градусов.

Приложение В
(справочное)

Обозначения размеров ламп

В.1 На рисунке В.1 графически представлены обозначения размеров для ламп с трубчатой колбой.

А - длина дуги; Н - высота светового центра; D - диаметр колбы; L - полная длина

Рисунок В.1 - Лампа с трубчатой колбой

В.2 На рисунке В.2 графически представлены обозначения размеров для ламп с эллипсоидной колбой.

А - длина дуги; Н - высота светового центра; D - диаметр колбы; L - полная длина

Рисунок В.2 - Лампа с эллипсоидной колбой

Приложение С
(обязательное)

Измерение повышения напряжения на лампе для расчета светильника

С.1 Общие условия испытаний

С.1.1 Отжиг и выборка ламп

Лампы отжигают с ПРА, удовлетворяющими требованиям 9.2.2, в течение 100 ч в том же рабочем положении, в котором их используют в испытуемом светильнике.

После отжига ламп проводят измерения при расчетном питающем напряжении с соответствующим ДОИ при температуре окружающей среды (25 ± 5) °С.

Для испытания на повышение напряжения отбирают не менее пяти ламп, значения напряжения на которых находятся в пределах наименьших и наибольших значений, приведенных в таблице 1.

С.1.2 Пускорегулирующий аппарат, используемый при измерении повышения напряжения

ПРА должен быть того же типа, что и используемый в испытуемом светильнике и удовлетворяющий требованиям 9.2.2.

ПРА, используемый для измерения на открытом воздухе и в светильнике, должен быть один и тот же и работать в обоих случаях, предусмотренных условиями монтажа.

С.1.3 Питающее напряжение и частота

Значения питающего напряжения и частоты в течение стабилизации и измерения должны быть расчетными значениями ПРА, указанными в С.1.2.

Во время стабилизации питающее напряжение должно поддерживаться постоянным в пределах ±1,0 %, а при измерении напряжение должно быть регулируемым в пределах ±0,5 %.

Во всех случаях частота должна быть поддерживаемой в пределах ±0,5 % расчетного значения.

С.1.4 Приборы

Применяемые приборы должны быть рассчитаны на измерение действующего значения напряжения на лампе и иметь полное электрическое сопротивление не менее 100 000 Ом. В течение испытания должны быть использованы одни и те же приборы.

С.1.5 Расположение лампы

При измерении напряжения на лампе в светильнике и вне его рабочее положение и осевая ориентация лампы должны быть одинаковыми. По этой причине указывают правильное рабочее положение соответствующей меткой.

Для светильников, способных работать в нескольких рабочих положениях, необходимо проверить только одно рабочее положение. Это рабочее положение должно быть чаще всего используемым положением.

С.1.6 Минимизированное спокойное состояние лампы

После каждого выключения лампы выдерживают в спокойном состоянии в течение не менее 60 мин до перемещения в другое место.

С.2 Метод измерения

С.2.1 Лампа должна работать на открытом воздухе при температуре окружающей среды (25 ± 5) °С в течение не менее 60 мин и до стабилизации лампы.

Стабилизация определяется тем, что при контроле электрических параметров лампы через каждые 10-15 мин три последовательных измерения показывают разницу напряжений в 1 % или менее.

С.2.2 После охлаждения лампа должна быть перемещена в светильник.

С.2.3 Лампа должна проработать в светильнике при температуре (25 ± 5) °С в течение не менее 60 мин и до стабилизации лампы.

Определение стабилизации - по С.2.1.

С.2.4 Окончательное значение напряжения на лампе, зафиксированное в С.2.1, вычитают из окончательного значения, зафиксированного в С.2.3. Эту разницу принимают за повышение напряжения отдельной лампы и фиксируют.

С.2.5 Методика по С.2.1-С.2.4 должна быть повторена для всех испытуемых ламп.

С.3 Интерпретация измерений напряжений на лампе

С.3.1 Из фиксированных значений повышений напряжений для каждой отдельной лампы, как указано в С.2.4, определяют наибольшие и наименьшие значения повышений напряжения.

С.3.2 Подсчитывают среднее значение повышения напряжения, исключая наибольшие и наименьшие значения, определенные в С.3.1.

Полученное значение среднего повышения напряжения сравнивают со значением, приведенным в таблице 1.

Приложение Е
(обязательное)

Метод измерения электрических и световых параметров

Е.1 Общие положения

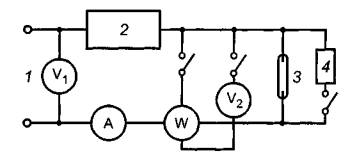

Лампы испытывают по схеме, указанной на рисунке Е.1, при температуре окружающей среды от 20 °С до 30 °С при номинальной частоте 50 Гц.

1 - источник питания; 2 - ДОИ; 3 - лампа; 4 - ЗУ (тип 1)

Рисунок Е.1 - Схема измерения параметров ламп

Лампы должны работать на открытом воздухе или как установлено в технических условиях на лампы конкретного типа.

Лампы должны работать в горизонтальном испытательном положении, если иное не указано в технических условиях на лампы конкретного типа.

Присоединения контактов лампы с контактными зажимами ПРА не должны изменяться в течение всего испытания. Фазу источника питания и импульсного напряжения прикладывают к центральному контакту.

Для этих измерений используют ДОИ с характеристиками, указанными в таблице 4, и удовлетворяющие общим требованиям ГОСТ Р МЭК 923.

До снятия начальных показаний лампы отжигают в течение 100 ч с ПРА, удовлетворяющим требованиям ГОСТ Р МЭК 923, при расчетных значениях напряжения и частоты ПРА. Питающее напряжение не должно отклоняться более чем на ± 10 %, а частота - более чем на ± 1 Гц.

Примечание - Разрешенные допуски выбраны для исключения необходимости иметь стабилизированное напряжение и возможности использовать стандартный сетевой источник питания.

Е.2 Источник питания

Питающее напряжение V₁ и частота должны быть равны расчетным значениям ДОИ с допуском ± 0,5 %.

Форма волны питающего напряжения должна быть синусоидальной. Полная гармоническая составляющая не должна превышать 3 % основной. Полную гармоническую составляющую определяют как среднеквадратичную сумму отдельных гармонических составляющих, принимая основную за 100 %.

Примечание - При этом источник питания должен иметь достаточную мощность, а цепь источника питания должна иметь достаточно низкое полное сопротивление по сравнению с полным сопротивлением ПРА, что необходимо соблюдать при всех условиях во время измерения.

В период стабилизации питающее напряжение и частота не должны отклоняться более чем на ± 0,5 %, этот допуск уменьшается до ± 0,2 % в момент измерения.

Е.3 Приборы

Применяемые приборы должны быть рассчитаны на измерение действующего значения напряжения и не должны иметь ошибок в форме волны с установленной точностью.

Цепи приборов, измеряющих напряжение, при присоединении к лампе не должны потреблять более 3 % расчетного тока лампы.

Приборы, присоединенные последовательно с лампой, должны иметь достаточно низкое полное сопротивление, чтобы падение напряжения не превышало 2 % расчетного напряжения на лампе.

Е.4 Измерение

При измерении напряжения на лампе V₂ цепь измерения напряжения ваттметра должна быть разомкнута, а цепь измерения тока - зашунтирована при необходимости. Поправку на потребление мощности ваттметром не вносят, так как цепь присоединяют с ламповой стороны цепи измерения тока.

При измерении светового потока цепь вольтметра лампы и цепь измерения напряжения ваттметра должны быть разомкнуты, а амперметр и цепь измерения тока ваттметра - зашунтированы при необходимости.

Примечание - Ссылка на отсутствие поправки потребления мощности цепью напряжения ваттметра получена из эмпирического опыта, который показывает, что в большинстве случаев при одном и том же питающем напряжении упомянутое потребление приблизительно компенсируется уменьшением потребления лампой из-за параллельного присоединения цепи напряжения ваттметра.

При сомнении возможна оценка компенсационной ошибки путем повторения измерений с другими значениями электрического сопротивления, параллельного лампе.

Это достигается добавлением сопротивлений параллельно лампе и фиксированием каждый раз мощности, измеренной ваттметром. Затем возможно экстраполировать результаты для определения истинной мощности в отсутствие любой параллельной нагрузки.

Лампа должна работать до стабилизации электрических параметров до снятия любых показаний.

Приложение G
(справочное)

Наибольшие контуры ламп

G.1 Рекомендации по использованию наибольших контуров ламп

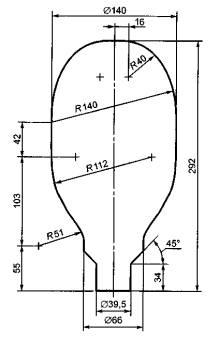

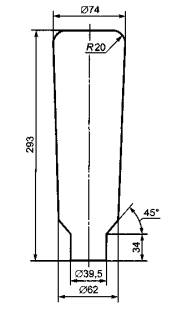

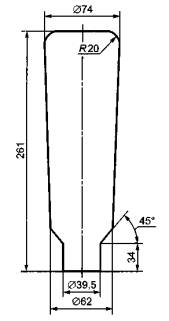

Наибольшие контуры ламп приведены на рисунках G.1, G.2, G.3, G.4.

Рисунок G.1 - Трубчатая лампа мощностью 250 Вт

Рисунок G.2 - Эллипсоидная лампа мощностью 250 Вт

Рисунок G.3 - Трубчатая лампа мощностью 400 Вт

Рисунок G.4 - Эллипсоидная лампа мощностью 400 Вт

Приложение Н
(обязательное)

Диаграммы предельных рабочих характеристик ламп

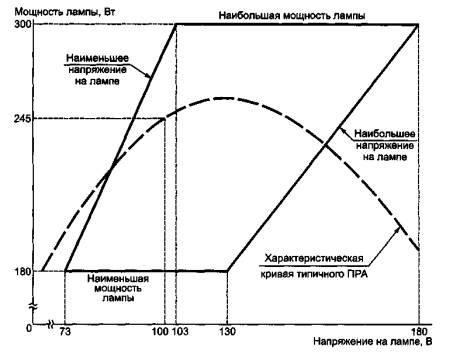

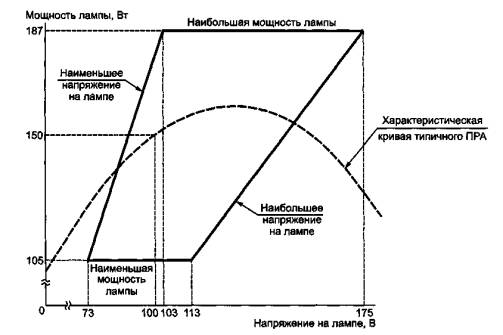

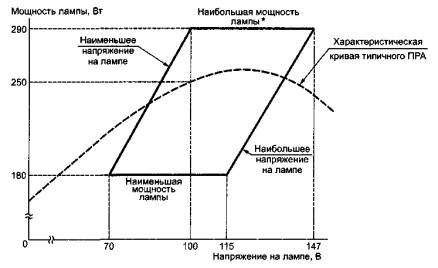

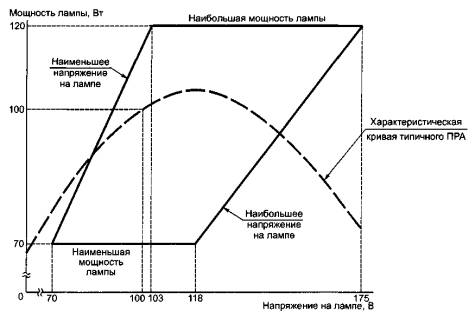

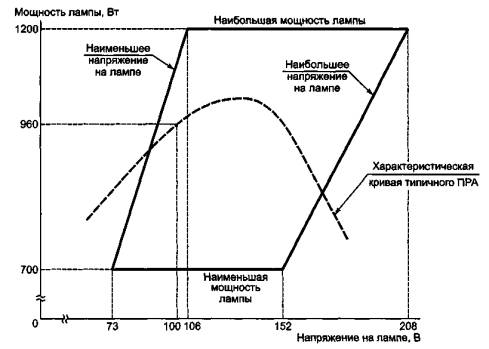

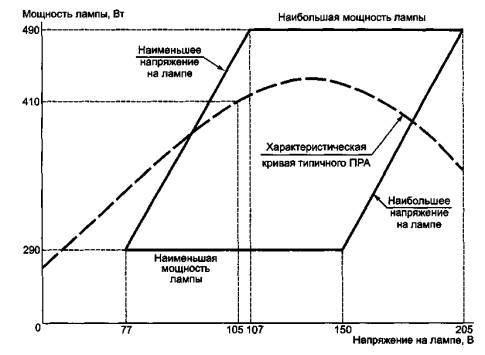

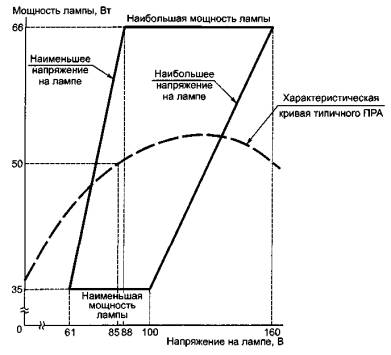

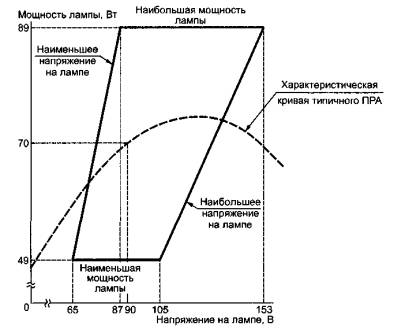

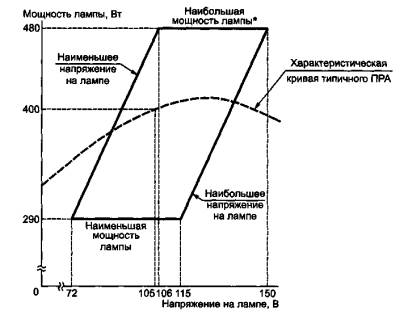

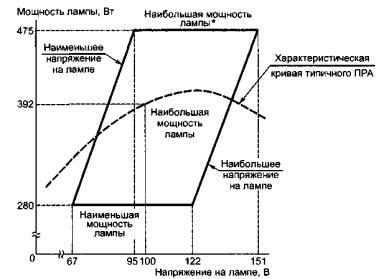

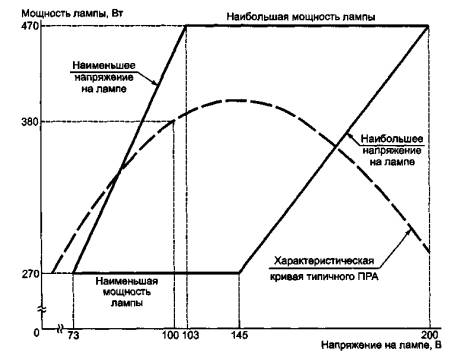

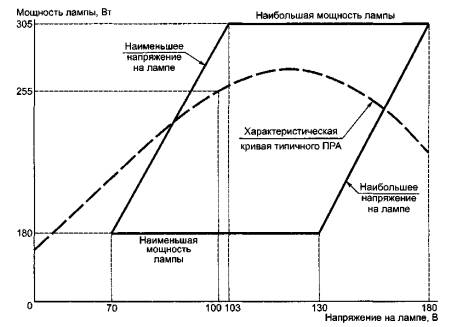

На рисунках Н.1-Н.16 графически представлены предельные рабочие характеристики ламп для информации разработчиков ПРА.

Характеристические кривые типичных ПРА при расчетном напряжении источника питания показаны на диаграммах пунктирной линией.

____________

* Для номинальных питающих напряжений в диапазоне от 220 до 250 В наибольшая мощность ламп не должна превышать расчетную более чем на 20 %.

Рисунок Н.1 - Предельные рабочие характеристики ламп номинальной мощностью 250 Вт с прозрачной трубчатой или эллипсоидной с диффузным покрытием колбой

____________

* Для номинальных питающих напряжений в диапазоне от 220 до 250 В наибольшая мощность ламп не должна превышать расчетную более чем на 20 %.

Рисунок Н.2 - Предельные рабочие характеристики ламп номинальной мощностью 400 Вт с прозрачной трубчатой колбой

_____________

* Для номинальных питающих напряжений в диапазоне от 220 до 250 В наибольшая мощность ламп не должна превышать расчетную более чем на 20 %.

Рисунок Н.3 - Предельные рабочие характеристики ламп номинальной мощностью 400 Вт с эллипсоидной с диффузным покрытием колбой

Рисунок Н.4 - Предельные рабочие характеристики ламп номинальной мощностью 150 Вт с прозрачной трубчатой или эллипсоидной с диффузным покрытием колбой

Рисунок Н.5 - Предельные рабочие характеристики ламп номинальной мощностью 100 Вт с трубчатой прозрачной или эллипсоидной с диффузным покрытием колбой

Рисунок Н.6 - Предельные рабочие характеристики ламп номинальной мощностью 70 Вт с прозрачной трубчатой, эллипсоидной прозрачной или с диффузным покрытием колбой

Рисунок Н.7 - Предельные рабочие характеристики ламп номинальной мощностью 1000 Вт с прозрачной трубчатой колбой

Рисунок Н.8 - Предельные рабочие характеристики ламп номинальной мощностью 1000 Вт с эллипсоидной с диффузным покрытием колбой

Рисунок Н.9 - Предельные рабочие характеристики ламп номинальной мощностью 50 Вт с трубчатой прозрачной, эллипсоидной прозрачной или с диффузным покрытием колбой

Рисунок Н.10 - Предельные рабочие характеристики ламп улучшенной цветности номинальной мощностью 150 Вт с прозрачной трубчатой или эллипсоидной с диффузным покрытием колбой

Рисунок Н.11 - Предельные рабочие характеристики ламп улучшенной цветности номинальной мощностью 250 Вт с прозрачной трубчатой или эллипсоидной с диффузным покрытием колбой

Рисунок Н.12 - Предельные рабочие характеристики ламп улучшенной цветности номинальной мощностью 400 Вт с прозрачной трубчатой колбой

Рисунок Н.13 - Предельные рабочие характеристики ламп улучшенной цветности номинальной мощностью 400 Вт с эллипсоидной с диффузным покрытием колбой

Рисунок Н.14 - Предельные рабочие характеристики ламп номинальной мощностью 250 Вт с повышенным напряжением зажигания, с прозрачной трубчатой или эллипсоидной с диффузным покрытием колбой

Рисунок Н.15 - Предельные рабочие характеристики ламп номинальной мощностью 400 Вт с повышенным напряжением зажигания, с прозрачной трубчатой колбой

Рисунок Н.16 - Предельные рабочие характеристики ламп номинальной мощностью 400 Вт с повышенным напряжением зажигания, с эллипсоидной с диффузным покрытием колбой

Приложение J
(справочное)

Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта

Таблица J.1

Приложение К
(справочное)

Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок

Таблица К.1

Библиография

Ключевые слова: лампы натриевые высокого давления, эксплуатационные требования
