ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
|
НАЦИОНАЛЬНЫЙ
СТАНДАРТ
российской
ФЕДЕРАЦИИ
|
ГОСТ Р ИСО
10513-
2009
|
ГАЙКИ ШЕСТИГРАННЫЕ
САМОСТОПОРЯЩИЕСЯ
ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ТИПА 2 С МЕЛКИМ
ШАГОМ РЕЗЬБЫ
Классы прочности 8, 10 и 12
ISO 10513:1997
Prevailing torque type, (all-metal
hexagon nuts), style 2,
with metric fine pitch thread - Property
classes 8,10 and 12
(IDT)
|
|
Москва
Стандартинформ
2009
|
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных
стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1
ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный
Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный
институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4
2
ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. № 200-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10513:1997 «Гайки шестигранные цельнометаллические самостопорящиеся, тип 2, с метрической мелкой резьбой. Классы качества 8, 10 и 12» (ISO 10513:1997 «Prevailing torque type all-metal hexagon nuts,
style 2, with metric fine pitch thread - Property classes 8, 10 and 12»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о
которых приведены в приложении А
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуются в ежегодно издаваемом
информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра
(замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано
в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего
пользования - на официальном сайте Федерального агентства по техническому регулированию и
метрологии в сети Интернет
Содержание
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ТИПА 2 С МЕЛКИМ ШАГОМ РЕЗЬБЫ
Классы прочности 8, 10 и 12
Prevailing torque type all-metal hexagon nuts,
style 2, with fine pitch thread. Property classes 8, 10 and 12
|
Дата введения - 2010-01-01
Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек типа 2 и мелким шагом резьбы с номинальными диаметрами резьбы d от 8 до 36 мм
класса точности А для размеров d до 16
мм и класса точности В для размеров d свыше 16 мм и классов
прочности 8, 10 и 12.
Размеры гаек соответствуют размерам, указанным в ИСО 8674, за исключением размеров mw и hmax.
В особых случаях, когда требуются другие требования, чем установленные в данном стандарте, они должны выбираться из действующих международных стандартов, таких как, например, ИСО 261, ИСО 965-2, ИСО 2320 и ИСО 4759-1.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 225:1983 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров
ИСО 261:1998 Резьбы метрические ИСО общего назначения. Общий план
ИСО 965-2:1998 Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные
размеры для наружной и внутренней резьб общего применения. Средний класс точности
ИСО 2320:2008 Гайки стальные самостопорящиеся. Механические и функциональные свойства
ИСО 3269:2000 Изделия крепежные. Приемочный контроль
ИСО 4042:1999 Изделия крепежные. Электролитические покрытия
ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы
точности А, В и С
ИСО 6157-2:1995 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки
ИСО 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек

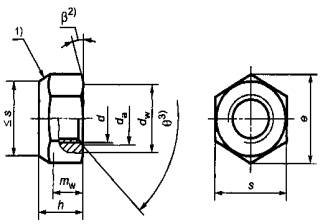

Размеры шестигранной гайки указаны на рисунке 1 и в таблице 1. Символы и их обозначения установлены в ИСО 225.
1) Форма обжатого участка по выбору изготовителя.
2) β = 15°...30°
3) θ = 90°...120°
Рисунок 1 - Гайка шестигранная
Таблица 1
Размеры в миллиметрах
|
Резьба d´Р1)
|
М8´1
|
М10´1
М10´1,25
|
М12´1,25
М12´1,5
|
(М14´1,5)2)
|
М16´1,5
|
М20´1,5
|
М24´2
|
М30´2
|
М36´3
|
|
da
|
не более
|
8,75
|
10,8
|
13
|
15,1
|
17,3
|
21,6
|
25,9
|
32,4
|
38,9
|
|
не менее
|
8,00
|
10,0
|
12
|
14,0
|
16,0
|
20,9
|
24,0
|
30,0
|
36,0
|
|
dw, не менее
|
11,63
|
14,63
|
16,63
|
19,64
|
22,49
|
27,7
|
33,25
|
42,75
|
51,11
|
|
е, не менее
|
14,38
|
17,77
|
20,03
|
23,36
|
26,75
|
32,95
|
39,55
|
50,85
|
60,79
|
|
h
|
не более
|
8,00
|
10,00
|
12,00
|
14,1
|
16,4
|
20,3
|
L23,9
|
30,0
|
36,0
|
|
не менее
|
7,14
|
8,94
|
11,57
|
13,4
|
15,7
|
19,0
|
22,6
|
27,3
|
33,1
|
|
mw3), не менее
|
5,15
|
6,43
|
8,3
|
9,68
|
11,28
|
13,52
|
16,16
|
19,44
|
23,52
|
|
s
|
не более
|
13,00
|
16,00
|
18,00
|
21,00
|
24,00
|
30,00
|
36
|
46
|
55,0
|
|
не менее
|
12,73
|
15,73
|
17,73
|
20,67
|
23,67
|
29,16
|
35
|
45
|
53,8
|
|
1) Р - шаг резьбы.
2) Размеры гаек, заключенные в скобки, применять не рекомендуется.
3) Минимальная высота зацепления ключом.
|
Технические требования приведены в таблице 2.
Таблица 2
|
Материал
|
Сталь
|
|
Общие требования
|
Обозначение стандарта
|
ИСО 8992
|
|
Резьба
|
Допуск
|
6Н
|
|
Обозначение стандартов
|
ИСО 261, ИСО 965-2
|
|
Механические и функциональные свойства
|
Класс точности
|
8
|
10
|
12
|
|
Тип, соответствующий механическим
свойствам1)
|
d ≤
16
мм
Тип 2
|
d ≤
16
мм
Тип 1
|
Тип 2
|
d ≤
16 мм2)
Тип 2
|
|
Обозначение стандарта
|
ИСО 2320
|
|
Предельные
раз-
меры. Допуски
формы и расположения
|
Класс
точности
|
d ≤ 16 мм: А
d > 16 мм: В
|
|
Обозначение
стандарта
|
ИСО 4759-1
|
|
Поверхность
|
После
изготовления
|
|
Требования к
гальванической защите поверхности по ИСО 4042.
Иные
требования к гальванической или другой защите поверхности должны
согласовываться между заказчиком и поставщиком.
Предельные
значения для дефектов поверхности установлены в ИСО 6157-2.
|
|
Приемочный
контроль
|
По ИСО 3269
|
|
1) Гайки по настоящему стандарту (относительно высоты
hmin)
соответствуют типу 2. Так как ИСО 2320 не устанавливает механические свойства
для всех классов прочности и размеров, которые приведены в этом стандарте, в
некоторых случаях гайки следует проверять согласно типу 1.
2) Для d > 16
мм применение класса прочности 12 не определено.
|
|
|
|
|
|
|
Пример условного обозначения гайки самостопорящейся цельнометаллической типа 2 с
резьбой М12´1,5 и классом прочности 8:
Гайка шестигранная М12´1,5-8 - ГОСТ Р ИСО 10513-2009
Приложение А
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным
стандартам Российской Федерации
Таблица А.1
|
Обозначение ссылочного международного стандарта
|
Обозначение и наименование соответствующего национального стандарта
|
|
ИСО 225:1983
|
*
|
|
ИСО 261:1998
|
ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
|
|
ИСО 965-2:1998
|
ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
|
|
ИСО 2320-2008
|
ГОСТ Р ИСО 2320-2009 Гайки стальные самостопорящиеся. Механические и функциональные свойства
|
|
ИСО 3269-2000
|
ГОСТ Р ИСО 3269-2009 Изделия крепежные. Приемочный
контроль
|
|
ИСО 4042-1999
|
ГОСТ Р ИСО 4042-2009 Изделия крепежные. Электролитические покрытия
|
|
ИСО 4759-1:2000
|
ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С
|
|
ИСО 6157-2:1995
|
ГОСТ Р ИСО 6157-2-2009 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки
|
|
ИСО 8992:2005
|
*
|
|
*Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
|
Ключевые слова: гайки самостопорящиеся, технические требования, обозначения
