ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ
С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ»
КЛАССА ТОЧНОСТИ А
Конструкция и размеры
Hexagon nuts with reduced
width across
flats, product grade A.
Construction and dimensions
|
ГОСТ
2524-70
|
Дата введения 01.01.72
1. Настоящий стандарт
распространяется на шестигранные гайки с уменьшенным размером «под ключ» класса
точности А с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. № 4).

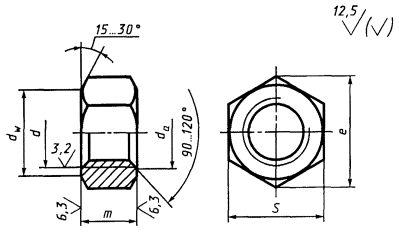

2. Конструкция
и размеры гаек должны соответствовать указанным на чертеже
и в таблице.
(Измененная редакция, Изм. № 2-7).
3.
Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 2, 4).
3а.
Не установленные настоящим стандартом допуски размеров, отклонений формы и
расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б.
Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. (Исключен, Изм. № 5).
5.
Технические требования - по ГОСТ 1759.0.
6. (Исключен, Изм. № 2).
7. Масса гаек
указана в приложении 1.
8. (Исключен, Изм. № 4).
мм
|
Номинальный диаметр резьбы d
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
(27)
|
30
|
36
|
42
|
48
|
|
|
Шаг
резьбы
|
крупный
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
3,5
|
4
|
4,5
|
5
|
|
|
мелкий
|
1
|
1,25
|
1,5
|
2
|
3
|
|
Размер «под ключ» S
|
12
|
14
|
17
|
19
|
22
|
24
|
27
|
30
|
32
|
36
|
41
|
50
|
60
|
70
|
|
|
Диаметр описанной окружности е, не менее
|
13,3
|
15,5
|
18,9
|
21,1
|
24,5
|
26,8
|
30,1
|
33,5
|
35,7
|
40,0
|
45,6
|
55,8
|
67,0
|
78,3
|
|
|
dа
|
не менее
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
36
|
42
|
48
|
|
|
не более
|
8,75
|
10,8
|
13,0
|
15,1
|
17,3
|
19,4
|
21,6
|
23,8
|
25,9
|
29,2
|
32,4
|
38,9
|
45,4
|
51,8
|
|
|
dw, не менее
|
10,6
|
12,6
|
15,6
|
17,4
|
20,6
|
22,5
|
25,3
|
28,2
|
30,0
|
33,6
|
38,4
|
46,9
|
56,3
|
65,8
|
|
|
Высота т
|
6,5
|
8,0
|
10
|
11
|
13
|
15
|
16
|
18
|
19
|
22
|
24
|
29
|
34
|
38
|
|
Примечание.
Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с крупным шагом
резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 ГОСТ 2524-70
То же, с
крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12,
без покрытия:
Гайка М12-6Н.6А ГОСТ 2524-70
То же, с мелким
шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с
покрытием 01 толщиной 6 мкм:
Гайка М12´1,25-6Н.12.40Х.016 ГОСТ 2524-70
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм
|
Теоретическая масса 1000 шт. гаек, кг »
|
Номинальный диаметр резьбы d, мм
|
Теоретическая масса 1000 шт. гаек, кг »
|
Номинальный диаметр резьбы d, мм
|
Теоретическая масса 1000 шт. гаек, кг »
|
|
8
|
4,070
|
18
|
31,980
|
30
|
151,400
|
|
10
|
6,256
|
20
|
43,330
|
36
|
277,300
|
|
12
|
10,350
|
22
|
60,480
|
42
|
502,250
|
|
14
|
15,100
|
24
|
71,170
|
48
|
764,500
|
|
16
|
24,020
|
27
|
102,500
|
|
|
Для определения массы гаек из других материалов
значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 -
для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная
редакция, Изм. № 6, 7).
ПРИЛОЖЕНИЕ 2. (Исключено, Изм.
№ 7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд.
техн. наук
2. УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных
приборов при Совете Министров СССР от 18.02.70 № 178
3. ВЗАМЕН ГОСТ 2524-70
4. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение
срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 11-12-94)
6. ПЕРЕИЗДАНИЕ
(сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале
1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г.
(ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
