ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ А
Конструкция и размеры
Hexagon nuts, product grade A.
Construction and dimensions
|
ГОСТ
5927-70
(СТ СЭВ 3680-82)
|
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм 01.01.73
1. Настоящий
стандарт распространяется на шестигранные гайки класса точности А с диаметром
резьбы от 1 до 48 мм.
Стандарт
полностью соответствует СТ СЭВ 3680-82.
(Измененная редакция, Изм. № 4).
2.

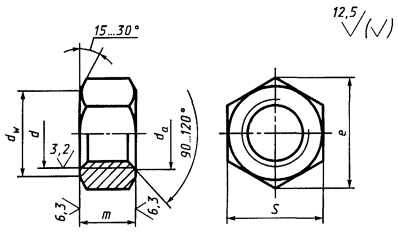

Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 3, 4, 6, 7).
3.
Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 2, 4, 5).
3а.
Не установленные настоящим стандартом допуски размеров, отклонений формы и
расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б.
Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. Допускается
по соглашению между изготовителем и потребителем изготавливать гайки с
номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. № 2, 5).
5.
Технические требования - по ГОСТ 1759.0.
6. (Исключен, Изм. № 2).
7. Масса гаек
указана в приложении 1.
8. (Исключен, Изм. № 4).
мм
|
Номинальный диаметр резьбы d
|
(1)
|
(1,4)
|
1,6
|
2
|
2,5
|
3
|
(3,5)
|
4
|
5
|
6
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
(27)
|
30
|
36
|
42
|
48
|
|
Шаг
резьбы
|
крупный
|
0,25
|
0,30
|
0,35
|
0,40
|
0,45
|
0,5
|
0,6
|
0,7
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
3,5
|
4
|
4,5
|
5
|
|
мелкий
|
-
|
1
|
1,25
|
1,5
|
2
|
3
|
|
Размер
«под ключ» S
|
3,2
|
4
|
5
|
5,5
|
6
|
7
|
8
|
10
|
13
|
16
|
18
|
21
|
24
|
27
|
30
|
34
|
36
|
41
|
46
|
55
|
65
|
75
|
|
Диаметр
описанной окружности е, не менее
|
3,4
|
4,3
|
5,5
|
6
|
6,6
|
7,7
|
8,8
|
11,1
|
14,4
|
17,8
|
20,0
|
23,4
|
26,8
|
30,1
|
33,5
|
37,7
|
40,0
|
45,6
|
51,3
|
61,3
|
72,6
|
83,9
|
|
dа
|
не
менее
|
1,0
|
1,4
|
1,6
|
2,0
|
2,5
|
3
|
3,5
|
4,0
|
5,0
|
6,0
|
8,0
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
36
|
42
|
48
|
|
не
более
|
1,15
|
1,61
|
1,84
|
2,30
|
2,9
|
3,45
|
4,00
|
4,60
|
5,75
|
6,75
|
8,75
|
10,8
|
13,0
|
15,1
|
17,3
|
19,4
|
21,6
|
23,8
|
25,9
|
29,2
|
32,4
|
38,9
|
45,40
|
51,80
|
|
dw, не менее
|
2,90
|
3,60
|
4,50
|
5,00
|
5,40
|
6,30
|
7,20
|
9,00
|
11,7
|
14,6
|
16,6
|
19,6
|
22,5
|
25,3
|
28,2
|
31,7
|
33,6
|
38,4
|
43,1
|
51,5
|
61,0
|
70,5
|
|
Высота
т
|
1,0
|
1,3
|
1,6
|
2,0
|
2,4
|
2,8
|
3,2
|
4,7
|
5,2
|
6,8
|
8,4
|
10,8
|
12,8
|
14,8
|
16,4
|
18,0
|
19,8
|
21,5
|
23,6
|
25,6
|
31,0
|
34,0
|
38,0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
3. Допускается изготавливать гайки с номинальной высотой т не менее 0,8d и
предельными отклонениями по ГОСТ
1759.1 при условии соблюдения требований ГОСТ 1759.5.
Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с размером «под
ключ» S = 18 мм, с крупным шагом
резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 5927-70
То же, с
крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки
А12, без покрытия:
Гайка М12-6Н.6.А (S18) ГОСТ 5927-70
То же, с
размером «под ключ» S =
19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали
марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12´1,25-6Н.12.40Х.016 ГОСТ 5927-70
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек с
крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм
|
Теоретическая масса 1000 шт. гаек, кг »
|
Номинальный диаметр резьбы d, мм
|
Теоретическая масса 1000 шт. гаек, кг »
|
Номинальный диаметр резьбы d, мм
|
Теоретическая масса 1000 шт. гаек, кг »
|
|
1
|
0,062
|
5
|
1,440
|
20
|
71,44
|
|
1,4
|
0,057
|
6
|
2,573
|
22
|
103,15
|
|
1,6
|
0,074
|
8
|
5,548
|
24
|
122,87
|
|
2
|
0,141
|
10
|
10,220
|
27
|
175,28
|
|
2,5
|
0,272
|
12
|
15,670
|
30
|
242,54
|
|
3
|
0,377
|
14
|
25,33
|
36
|
416,78
|
|
3,6
|
0,497
|
16
|
37,61
|
42
|
623,88
|
|
4
|
0,800
|
18
|
53,27
|
48
|
956,20
|
Для определения массы гаек из других материалов
значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 -
для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная
редакция, Изм. № 3, 6).
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
|
Номинальный диаметр резьбы d
|
10
|
12
|
14
|
22
|
|
Размер «под ключ» S
|
17
|
19
|
22
|
32
|
|
Диаметр описанной окружности е,
не менее
|
18,9
|
21,1
|
24,5
|
35,7
|
|
dw, не менее
|
15,6
|
17,4
|
20,6
|
30,0
|
|
Теоретическая масса 1000 шт. гаек с крупным шагом резьбы, кг »
|
12,06
|
18,40
|
28,91
|
85,67
|
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд.
техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В
