ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И УСОМ
КЛАССА ТОЧНОСТИ С
ГОСТ 7783-81
СТ СЭВ 216-86
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
БОЛТЫ С ПОЛУКРУГЛОЙ
ГОЛОВКОЙ И УСОМ
КЛАССА ТОЧНОСТИ С
Конструкция и размеры
Cup nibbed head bolts, product grade C.
Construction and dimensions
|
ГОСТ
7783-81*
(СТ
СЭВ 216-86)
Взамен
ГОСТ 7783-73
|
Постановлением Государственного комитета
СССР по стандартам от 15 января 1981 г. № 1 срок введения установлен
с 01.01.82
Проверен в 1986 г. Постановлением Госстандарта СССР от
23.06.86 № 1642 срок действия продлен
до 01.01.97
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт
распространяется на болты с полукруглой головкой и усом класса точности С с
номинальным диаметром резьбы от 5 до 20 мм.
Стандарт полностью соответствует
СТ СЭВ 216-86.
2. Конструкция и размеры болтов
должны соответствовать указанным на чертеже в табл. 1 и 2.

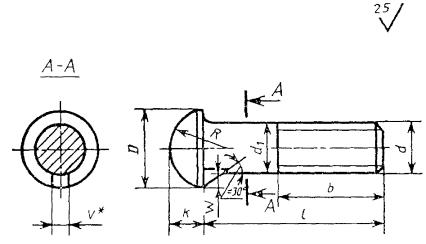

Исполнение 1
* Уклон боковых
граней уса не более 5°.

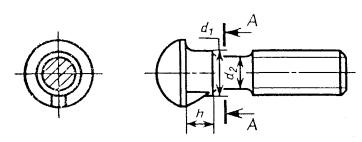

Исполнение 2
d2 примерно равен среднему диаметру
резьбы
Таблица 1
мм
|
Номинальный
диаметр резьбы d
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
|
Диаметр головки
D
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
|
Высота головки k
|
4
|
5
|
6
|
7
|
9,2
|
11,2
|
16
|
|
Радиус сферы R »
|
6
|
7
|
9
|
10,5
|
13,3
|
15,8
|
21
|
|
Диаметр подголовка
или стержня d1 (h15)
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
|
Высота
подголовка h, не менее
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
|
Ширина уса V
|
2,0
|
2,5
|
3,0
|
3,2
|
3,6
|
4,2
|
4,7
|
|
Высота уса W, не менее
|
1,8
|
2,0
|
2,3
|
2,7
|
3,2
|
3,5
|
4,0
|
|
Длина резьбы b
|
Для l £ 120
|
16
|
18
|
22
|
26
|
30
|
38
|
46
|
|
Для l > 120
|
-
|
-
|
-
|
32
|
36
|
44
|
52
|
Пример условного обозначения болта с диаметром резьбы d
= 12 мм, с крупным шагом резьбы с полем допуска 8 g,
длиной l = 60 мм, класса прочности 3,6, с цинковым покрытием
толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:
Болт M12´60.36.016 ГОСТ 7783-81
Таблица 2
мм
|
Длина болта l
|
Номинальный диаметр резьбы d
|
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
|
16
|
|
|
|
-
|
-
|
-
|
-
|
|
20
|
|
|
|
|
-
|
-
|
-
|
|
25
|
|
|
|
|
|
|
-
|
|
30
|
|
|
|
|
|
|
-
|
|
35
|
|
|
|
|
|
|
-
|
|
40
|
|
|
|
|
|
|
-
|
|
45
|
|
|
|
|
|
|
|
|
50
|
|
|
|
|
|
|
|
|
55
|
|
|
|
|
|
|
|
|
60
|
|
|
|
|
|
|
|
|
65
|
|
|
|
|
|
|
|
|
70
|
|
|
|
|
|
|
|
|
75
|
|
|
|
|
|
|
|
|
80
|
|
|
|
|
|
|
|
|
90
|
-
|
|
|
|
|
|
|
|
100
|
-
|
|
|
|
|
|
|
|
110
|
-
|
-
|
-
|
|
|
|
|
|
120
|
-
|
-
|
-
|
|
|
|
|
|
130
|
-
|
-
|
-
|
|
|
|
|
|
140
|
-
|
-
|
-
|
|
|
|
|
|
150
|
-
|
-
|
-
|
|
|
|
|
|
160
|
-
|
-
|
-
|
|
|
|
|
|
170
|
-
|
-
|
-
|
-
|
-
|
|
|
|
180
|
-
|
-
|
-
|
-
|
-
|
|
|
|
190
|
-
|
-
|
-
|
-
|
-
|
|
|
|
200
|
-
|
-
|
-
|
-
|
-
|
|
|
|
Примечания.
- Болты изготовляют с
длинами, заключенными между жирными линиями.
- Болты в области от
верхней жирной линии до пунктирной линии изготовляют с резьбой до уса.
|
3. Резьба - по ГОСТ
24705-81, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ
27148-86. Концы болтов - по ГОСТ 12414-66.
1 - 3. (Измененная редакция, Изм. № 1, 2).
3а. Радиус под головкой - по ГОСТ
24670-81.
3б. Допуски и методы контроля
размеров и отклонений формы и расположения поверхностей - по ГОСТ
1759.1-82.
По согласованию между
изготовителем и потребителем допускается изготовлять болты с полем допуска
резьбы - 6е.
3в. Дефекты поверхности и методы
контроля - по ГОСТ
1759.2-82.
3а - 3в. (Введены дополнительно, Изм. № 1).
4. Диаметр гладкой части стержня d1 (исполнение 1) примерно равен среднему или номинальному диаметру
резьбы.
(Введен дополнительно, Изм. № 2).
5. Технические требования
- по ГОСТ 1759.0-87.
Механические свойства болтов
должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6 и 5.8.
(Измененная редакция, Изм. № 1).
6. Допускается:
скругление кромок уса;
изготовлять болты M10 с диаметром головки D = 19 мм, болты М16 с диаметром D = 30 мм.
7. Теоретическая масса болтов
указана в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
|
Длина болта, l, мм
|
Теоретическая
масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм, для исполнения 1
|
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
|
16
|
3,765
|
6,018
|
11,23
|
-
|
-
|
-
|
-
|
|
20
|
4,238
|
6,694
|
12,45
|
19,76
|
-
|
-
|
-
|
|
25
|
4,828
|
7,539
|
13,99
|
22,21
|
39,27
|
70,25
|
-
|
|
30
|
5,418
|
8,384
|
15,53
|
26,64
|
42,80
|
76,78
|
-
|
|
35
|
6,007
|
9,229
|
17,07
|
27,07
|
46,33
|
83,31
|
-
|
|
40
|
6,596
|
10,074
|
18,61
|
29,50
|
49,86
|
89,84
|
-
|
|
45
|
7,185
|
10,919
|
20,15
|
31,93
|
53,39
|
96,37
|
191,4
|
|
50
|
7,774
|
11,764
|
21,69
|
34,36
|
56,92
|
102,90
|
201,6
|
|
55
|
8,363
|
12,609
|
23,23
|
36,79
|
60,45
|
109,43
|
211,8
|
|
60
|
8,952
|
13,454
|
24,77
|
39,22
|
63,98
|
115,96
|
222,0
|
|
65
|
9,541
|
14,299
|
26,31
|
41,65
|
67,51
|
122,49
|
232,2
|
|
70
|
10,130
|
15,144
|
27,85
|
44,08
|
71,04
|
129,02
|
242,4
|
|
75
|
10,719
|
15,989
|
29,39
|
46,51
|
74,57
|
135,55
|
252,6
|
|
80
|
11,308
|
16,834
|
30,93
|
48,94
|
78,10
|
142,08
|
262,8
|
|
90
|
-
|
17,679
|
33,98
|
53,80
|
85,28
|
155,10
|
283,5
|
|
100
|
-
|
18,524
|
37,04
|
58,66
|
92,46
|
168,12
|
304,2
|
|
110
|
-
|
-
|
-
|
63,52
|
99,64
|
181,14
|
324,9
|
|
120
|
-
|
-
|
-
|
68,38
|
106,82
|
194,10
|
345,6
|
|
130
|
-
|
-
|
-
|
73,24
|
114,00
|
207,18
|
366,3
|
|
140
|
-
|
-
|
-
|
78,10
|
121,18
|
220,20
|
387,0
|
|
160
|
-
|
-
|
-
|
82,96
|
128,36
|
233,22
|
407,7
|
|
170
|
-
|
-
|
-
|
-
|
-
|
246,24
|
428,4
|
|
180
|
-
|
-
|
-
|
-
|
-
|
259,26
|
449,1
|
|
190
|
-
|
-
|
-
|
-
|
-
|
272,28
|
469,8
|
|
200
|
-
|
-
|
-
|
-
|
-
|
285,30
|
490,5
|
(Измененная редакция, Изм. № 2).
|
|
