ГОСТ 28699-90
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНСТРУМЕНТ ДЕРЕВОРЕЖУЩИЙ
ХВОСТОВИКИ ЦИЛИНДРИЧЕСКИЕ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
|
|
Москва
Стандартинформ
2005
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета по управлению качеством продукции и стандартам от
26.10.90 № 2707
3. Стандарт
полностью соответствует СТ СЭВ 6804-89
4. ВВЕДЕН
ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка
|
Номер пункта
|
|
ГОСТ
6636-69
|
2
|
6. Ограничение срока действия снято по протоколу №
7-95 Межгосударственного совета по стандартизации, метрологии и сертификации
(ИУС 11-95)
7. ПЕРЕИЗДАНИЕ. Май 2005 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Инструмент дереворежущий
ХВОСТОВИКИ ЦИЛИНДРИЧЕСКИЕ
Типы и основные размеры
Wood-cutting tools.
Cylinder shanks. Types and basic dimensions
|
ГОСТ
28699-90
|
Дата
введения 01.07.91
Настоящий стандарт
распространяется на цилиндрические хвостовики дереворежущего инструмента, предназначенного
для механической обработки древесины.
Стандарт не распространяется на инструмент, диаметр
которого равен диаметру рабочей части.
Требования стандарта
являются обязательными.
1. Хвостовики должны
изготовляться типов:
А - гладкие;
В - резьбовые исполнений
1 и 2.
2. Основные размеры
хвостовиков типа А должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
|
d
h8
|
l ±1
|
d
h8
|
l ±1
|
|
4
|
28
|
12
|
20
|
|
6
|
36
|
50
|
|
8
|
14
|
30
|
|
9,5
|
20
|
50
|
|
10
|
40
|
16; 20
|
|
25
|
56
|
Примечание. Допускается применение
длин хвостовиков, не указанных в таблице, по ряду Ra 40 ГОСТ
6636.
3. Основные размеры

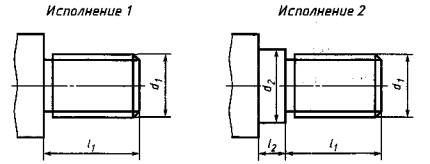

хвостовиков типа В должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
|
d1
7g
|
l1
для
исполнения
|
d2
g6
|
l2
|
|
1
|
2
|
|
М8
|
12; 15; 19
|
12
|
9
|
4; 6
|
|
М10
|
11
|
|
15
|
12
|
|
М12
|
-
|
-
|
-
|
|
М16; M16×1,5
|
20
|
20
|
18
|
6
|
|
