ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ
ИНТЕГРАЛЬНЫЕ ОПТОЭЛЕКТРОННЫЕ ЭЛЕМЕНТЫ ИНДИКАЦИИ
ГОСТ 2.764-86
(СТ СЭВ 5048-85)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва 1998
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Единая
система конструкторской документации
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.
ИНТЕГРАЛЬНЫЕ ОПТОЭЛЕКТРОННЫЕ
ЭЛЕМЕНТЫ ИНДИКАЦИИ
Unified
system for design documentation.
Graphic designations in electric diagrams.
Integral optoelectronic elements of indication
|
ГОСТ
2.764-86
(СТ СЭВ 5048-85)
|
Постановлением Государственного комитета СССР по стандартам от 22
апреля 1986 г. № 1023 срок введения установлен
с 01.01.87
1. Настоящий стандарт
распространяется на электрические схемы, выполняемые вручную или
автоматизированным способом, и устанавливает правила построения условных
графических обозначений (далее - УГО) интегральных оптоэлектронных элементов
индикации.
Стандарт полностью
соответствует CT СЭВ 5048-85.
2. Общие правила построения
УГО элементов - по ГОСТ
2.743-91.
3. В первой строке основного
поля УГО указывают обозначение функции индикации: DPY. Во второй строке, при
необходимости, приводят обозначение типа устройства по ГОСТ 2.708-81. Начиная с
третьей строки, допускается указывать требуемую дополнительно информацию,
например, принцип индикации:
LED или
- для световых излучающих диодов;
LCD или
- для жидких кристаллов.
Форма знакоместа - согласно
табл. 1.
Форма знакоместа может быть выражена графически или буквенно-цифровым
обозначением.
При применении буквенно-цифровых
обозначений сегментов формы знакоместа должно быть обеспечено соответствие
между ними и буквенно-цифровыми обозначениями выводов сегментов данного типа
элементов.

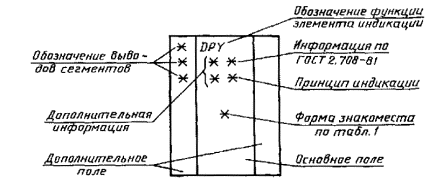

4. Информацию в основном и
дополнительных полях размещают в соответствии с чертежом.
5. Для условных графических
обозначений многозначных оптоэлектронных элементов индикации при наличии
одинаковых элементов допускается форму знакоместа представлять только один раз.
В этом случае изображение следует обозначить контуром с указанием количества
одинаковых элементов.
6. Форма знакоместа должна
соответствовать приведенной в табл. 1.
Таблица 1
|
Наименование
знака
|
Форма знакоместа
|
|
графическая
|
буквенно-цифровая
|
|
1.
2-сегментный
|
|
2S
|
|
2.
4-сегментный
|
|
4S
|
|
3.
5-сегментный
|
|
5S
|
|
4.
6-сегментный
|
|
6S
|
|
5.
7-сегментный
|
|
7S
|
|
6.
9-сегментный
|
|
9S
|
|
7.
11-сегментный
|
|
11S
|
|
8.
14-сегментный
|
|
14S
|
|
9.
16-сегментный
|
|
16S
|
|
10.
Десятичная точка
|
|
|
|
11.
Двоеточие
|
|
|
|
12.
m/n - последовательность точек для
буквенно-цифровых знаков, представленных в шестнадцатеричной системе (пример 4/7
- распределение точек)
|
|
m/n S
4/7 S
|
|
13.
Матрица m´n для буквенно-цифровых знаков
(например, матрица 5´7)
Примечание
к пунктам 12 и 13:
m - количество столбцов (С)
n - количество строк (R)
|
|
|
|
14.
Специфические (температура, сопротивление)
|
-
-
|
°C
W
|
|
|
|
|
Примеры обозначений
оптоэлектронных элементов индикации приведены в табл. 2.
Таблица 2
|
Наименование
|
Обозначение
|
|
1.
7-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN)
выводом с изображением десятичной точки для индикации цифры
|
|
|
2.
4-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводом
для индикации плюса, минуса или цифры 1
|
|
|
3.
5-сегментный люминесцентный индикатор с раздельным катодным (КА) или анодным
(AN) выводами с изображением десятичной точки для индикации плюса, минуса и
(или) цифры 1
|
|
|
4.
Индикатор люминесцентный для индикации плюса, минуса и (или) цифры 1 на
первом месте и для индикации цифры на втором месте с изображением десятичной
точки и общим катодным (КА) или анодным (AN) выводом в каждом случае
|
|
|

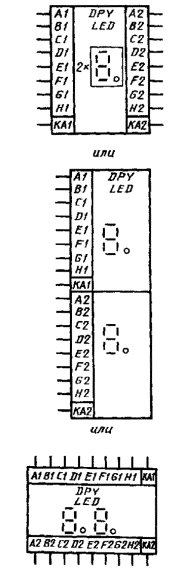

5.
Люминесцентный индикатор для индикации двух цифр с десятичными точками и
общим катодным (КА) или анодным (AN) выводом в каждом случае
|
|
|
6.
Люминесцентный индикатор для индикации девяти цифр с изображением десятичной
точки в каждом случае с раздельными катодными (КА) и анодными (AN) выводами с
управлением в режиме временного уплотнения
|
|
|
7.
Люминесцентный индикатор с матрицей 5´7
для индикации четырех буквенно-цифровых знаков при помощи четырех
интегральных схем, работающих в режиме временного уплотнения (обозначение
строк - R, столбцов - С, входов управляющих импульсов - D)
|
|
|
8.
Люминесцентный индикатор с 16 сегментами для индикации буквенно-цифровых
знаков с общим катодным (КА) или анодным (AN) выводом.
Примечание
к пп. 2-6, 8. В примерах приведены только случаи раздельных катодных выводов
(КА)
|
|
|
9.
7-сегментный индикатор на основе жидких кристаллов с изображением десятичной
точки для индикации цифры и специальных знаков с общим выводом или с выводом
противоположного электрода (ВР)
|
|
|
10.
7-сегментный индикатор на основе жидких кристаллов с изображением двух цифр с
десятичными точками, а также специальных знаков с раздельными выводами
противоположных электродов
|
|
|
11.
16-сегментный индикатор на основе жидких кристаллов для индикации
буквенно-цифрового знака с общим выводом противоположного электрода
|
|
