ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
классов точности В и С.
ГОСТ 10303-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
классов точности В и С.
Технические условия
Flat-head rivets classes В and С.
Specifications
|
ГОСТ
10303-80
(СТ СЭВ
1022-78)
Взамен
ГОСТ 10303-68
|
Постановлением Государственного комитета СССР по
стандартам от 6 мая 1980 г. № 2010 срок введения установлен
с 01.01.81
Проверен в 1985 г. Постановлением Госстандарта от 23.04.85 № 1138 срок
действия продлен
до 01.01.91
(Измененная редакция, Изм. № 1).
Настоящий стандарт
распространяется на заклепки с плоской головкой общемашиностроительного
применения с диаметром стержня от 2 до 36 мм
классов точности В и С.
Заклепки с плоской головкой
должны удовлетворять всем требованиям ГОСТ
10304-80 и требованиям, изложенным в соответствующих разделах настоящего
стандарта.
1. РАЗМЕРЫ

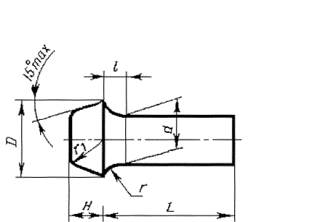

1.1. Размеры заклепок должны
соответствовать указанным на чертеже и в табл. 1 и 2.
(Измененная редакция, Изм. № 1).
Таблица 1
мм
|
Диаметр стержня d
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
30
|
36
|
|
Диаметр головки D
|
3,8
|
4,8
|
5,5
|
7,5
|
9,5
|
11
|
14
|
16
|
20
|
25
|
32
|
40
|
50
|
60
|
|
Высота головки Н
|
1
|
1,2
|
1,6
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
15
|
18
|
|
Радиус под головкой r, не более
|
0,2
|
0,4
|
0,5
|
0,6
|
0,8
|
1,0
|
1,2
|
1,6
|
|
Радиус округления головки r1, не более
|
0,5
|
0,7
|
1,0
|
1,3
|
2,0
|
2,6
|
3,0
|
4,0
|
5,3
|
6,6
|
8,0
|
|
Расстояние от основания головки
до места замера диаметра l
|
3
|
4
|
6
|
8
|
10
|
Таблица 2
мм
|
Диаметр стержня d
|
Длина L
|
|
2,0
|
4-10
|
|
2,5
|
5-14
|
|
3,0
|
5-18
|
|
4,0
|
6-32
|
|
5,0
|
8-60
|
|
6,0
|
10-60
|
|
8,0
|
14-60
|
|
10
|
16-85
|
|
12
|
18-90
|
|
16
|
24-110
|
|
20
|
32-150
|
|
24
|
50-180
|
|
30
|
60-180
|
|
36
|
60-180
|
(Измененная редакция, Изм. № 1).
1.2. Длина заклепок должна
выбираться из следующего ряда: 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22,
24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75,
80, 85, 90, 95, 100, 110, 120, 130, 140, 150,160, 170, 180 мм.
Пример
условного обозначения заклепки с плоской головкой класса точности В диаметром d = 8 мм, длиной L = 20 мм, из материала
группы 00, без покрытия:
Заклепка 8 ´ 20.00 ГОСТ 10303-80
(Измененная редакция, Изм. № 1).
1.3.
Теоретическая масса заклепок указана в справочном приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Предельные отклонения
высоты головки H = 1 мм - ± 0,28 мм.
ПРИЛОЖЕНИЕ
Справочное
Масса стальных заклепок
|
Длина L, мм
|
Теоретическая
масса 1000 шт. заклепок, кг, при номинальном диаметре стержня, d, мм
|
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
30
|
36
|
|
4
|
0,175
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5
|
0,200
|
0,339
|
0,527
|
|
|
|
|
|
|
|
|
|
|
|
|
6
|
0,225
|
0,378
|
0,583
|
1,188
|
|
|
|
|
|
|
|
|
|
|
|
7
|
0,249
|
0,416
|
0,638
|
1,287
|
|
|
|
|
|
|
|
|
|
|
|
8
|
0,274
|
0,455
|
0,694
|
1,385
|
2,431
|
|
|
|
|
|
|
|
|
|
|
9
|
0,299
|
0,494
|
0,749
|
1,484
|
2,586
|
|
|
|
|
|
|
|
|
|
|
10
|
0,323
|
0,532
|
0,805
|
1,582
|
2,740
|
4,135
|
|
|
|
|
|
|
|
|
|
12
|
|
0,609
|
0,916
|
1,780
|
3,048
|
4,578
|
|
|
|
|
|
|
|
|
|
14
|
|
0,686
|
1,027
|
1,977
|
3,356
|
5,022
|
9,63
|
|
|
|
|
|
|
|
|
16
|
|
|
1,138
|
2,174
|
3,665
|
5,466
|
10,42
|
16,47
|
|
|
|
|
|
|
|
18
|
|
|
1,248
|
2,372
|
3,973
|
5,910
|
11,21
|
17,71
|
28,45
|
|
|
|
|
|
|
20
|
|
|
|
2,569
|
4,281
|
6,354
|
11,99
|
18,94
|
30,23
|
|
|
|
|
|
|
22
|
|
|
|
2,766
|
4,589
|
6,798
|
12,78
|
20,17
|
32,00
|
|
|
|
|
|
|
24
|
|
|
|
2,964
|
4,898
|
7,242
|
13,57
|
21,40
|
33,78
|
63,55
|
|
|
|
|
|
26
|
|
|
|
3,161
|
5,206
|
7,686
|
14,36
|
22,64
|
35,55
|
66,71
|
|
|
|
|
|
28
|
|
|
|
3,358
|
5,514
|
8,13
|
15,15
|
23,87
|
37,33
|
69,87
|
|
|
|
|
|
30
|
|
|
|
3,555
|
5,822
|
8,57
|
15,94
|
25,10
|
39,10
|
73,02
|
|
|
|
|
|
32
|
|
|
|
3,753
|
6,131
|
9,02
|
16,73
|
26,34
|
40,88
|
76,18
|
131,7
|
|
|
|
|
34
|
|
|
|
|
6,439
|
9,46
|
17,52
|
27,57
|
42,66
|
79,34
|
136,7
|
|
|
|
|
36
|
|
|
|
|
6,747
|
9,90
|
18,31
|
27,80
|
44,30
|
82,49
|
141,6
|
|
|
|
|
38
|
|
|
|
|
7,053
|
10,35
|
19,10
|
30,04
|
46,21
|
85,65
|
146,5
|
|
|
|
|
40
|
|
|
|
|
7,364
|
10,79
|
19,89
|
31,27
|
47,98
|
88,81
|
151,5
|
|
|
|
|
42
|
|
|
|
|
7,672
|
11,24
|
20,68
|
32,50
|
49,76
|
91,96
|
156,4
|
|
|
|
|
45
|
|
|
|
|
8,134
|
11,90
|
21,86
|
34,35
|
52,42
|
96,70
|
163,8
|
|
|
|
|
48
|
|
|
|
|
8,597
|
12,57
|
23,04
|
36,20
|
55,08
|
101,40
|
171,2
|
|
|
|
|
50
|
|
|
|
|
8,905
|
13,01
|
23,83
|
37,43
|
56,86
|
104,60
|
176,1
|
277,3
|
|
|
|
52
|
|
|
|
|
9,213
|
13,46
|
24,62
|
38,67
|
58,64
|
107,70
|
181,1
|
284,4
|
|
|
|
55
|
|
|
|
|
9,676
|
14,12
|
25,80
|
40,52
|
61,30
|
112,50
|
188,5
|
295,0
|
|
|
|
58
|
|
|
|
|
10,140
|
14,79
|
26,99
|
42,37
|
63,95
|
117,20
|
195,9
|
305,7
|
|
|
|
60
|
|
|
|
|
10,450
|
15,23
|
27,78
|
43,60
|
65,74
|
120,40
|
200,8
|
312,8
|
527,7
|
815,9
|
|
65
|
|
|
|
|
|
|
|
46,68
|
70,18
|
128,30
|
213,1
|
330,5
|
555,4
|
855,8
|
|
70
|
|
|
|
|
|
|
|
49,77
|
74,62
|
136,20
|
225,4
|
348,3
|
583,1
|
895,8
|
|
75
|
|
|
|
|
|
|
|
52,85
|
79,06
|
144,00
|
237,8
|
366,0
|
610,9
|
935,7
|
|
80
|
|
|
|
|
|
|
|
55,93
|
83,49
|
151,94
|
250,1
|
383,8
|
638,7
|
975,7
|
|
85
|
|
|
|
|
|
|
|
59,01
|
87,93
|
159,83
|
262,4
|
401,6
|
666,4
|
1015,6
|
|
90
|
|
|
|
|
|
|
|
|
92,37
|
167,72
|
274,7
|
419,3
|
694,1
|
1055,6
|
|
95
|
|
|
|
|
|
|
|
|
|
175,62
|
287,1
|
437,1
|
721,9
|
1095,5
|
|
100
|
|
|
|
|
|
|
|
|
|
183,53
|
299,4
|
454,8
|
749,6
|
1135,5
|
|
110
|
|
|
|
|
|
|
|
|
|
199,29
|
324,1
|
490,3
|
805,1
|
1215,4
|
|
120
|
|
|
|
|
|
|
|
|
|
|
348,8
|
525,9
|
860,6
|
1295,3
|
|
130
|
|
|
|
|
|
|
|
|
|
|
373,4
|
561,4
|
916,1
|
1375,2
|
|
140
|
|
|
|
|
|
|
|
|
|
|
398,1
|
596,9
|
971,6
|
1455,1
|
|
150
|
|
|
|
|
|
|
|
|
|
|
422,7
|
632,4
|
1027,1
|
1534,9
|
|
160
|
|
|
|
|
|
|
|
|
|
|
|
667,9
|
1082,6
|
1614,9
|
|
170
|
|
|
|
|
|
|
|
|
|
|
|
703,4
|
1138,1
|
1694,8
|
|
180
|
|
|
|
|
|
|
|
|
|
|
|
738,9
|
1193,5
|
1774,7
|
(Измененная редакция, Изм. № 1).
Примечание. Для определения массы заклепок, изготовляемых из
других материалов, значения массы, указанные в таблице, должны быть умножены на
коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни; 1,134 - для
меди.
|
|
