ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 17379-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
|
ДЕТАЛИ
ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ НА Ру £
10 МПа (£
100 кгс/см2)
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
Конструкция
и размеры
Seamless welded steel pipeline
components
for Pn £ 10 MPa (£ 100 kgf/cm2).
Elliptical pipe seals. Design and dimensions
|
ГОСТ
17379-83*
Взамен
ГОСТ
17379-77
|
Постановлением
Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6712 срок
действия установлен
с 01.01.85
до 01.01.90
* Переиздание (июль 1986 г.)
с Изменением № 1,
утвержденным в декабре 1984 г.; Пост. № 4187 от 10.12.84 (ИУС № 3-85).
Изменение № 2
ГОСТ 17379-83 детали
трубопроводов стальные бесшовные приварные на Ру £
10 МПа (£
100 кгс/см2). Заглушки эллиптические. Конструкция и размеры
Утверждено и введено в действие Постановлением
Государственного комитета СССР по стандартам от 22.06.89 № 1870
Дата введения 01.01.90
1. Настоящий стандарт
распространяется на стальные бесшовные приварные эллиптические заглушки на Ру
£
10 МПа (£
100 кгс/см2).
2. Основные параметры заглушек -
по ГОСТ 17380-83.
(Измененная редакция, Изм. №
2).

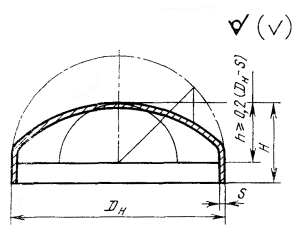

3. Конструкция и размеры
заглушек должны соответствовать указанным на чертеже
и в таблице.
Размеры, мм
|
Условный
проход Dy
|
Наружный диаметр Dн
|
Н
|
s
|
Условное давление Ру, МПа (» кгс/см2), не более
|
Масса, кг, не более
|
|
Транспортируемые вещества
|
|
неагрессивные
|
среднеагрессивные
|
пар и горячая вода
|
|
25
|
32
|
15
|
2,0
|
10,0 (100)
|
-
|
10,0 (100)
|
0,1
|
|
3,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
0,1
|
|
32
|
38
|
20
|
2,0
|
10,0 (100)
|
-
|
10,0 (100)
|
0,1
|
|
3,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
0,1
|
|
40
|
45
|
25
|
2,5
|
10,0 (100)
|
2,5 (25)
|
10,0 (100)
|
0,1
|
|
4,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
0,2
|
|
50
|
57
|
30
|
3,0
|
10,0 (100)
|
4,0 (40)
|
10,0 (100)
|
0,2
|
|
5,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
0,3
|
|
65
|
76
|
40
|
3,5
|
10,0 (100)
|
4,0 (40)
|
10,0 (100)
|
0,4
|
|
6,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
0,5
|
|
80
|
89
|
45
|
3,5
|
10,0 (100)
|
4,0 (40)
|
6,3 (63)
|
0,6
|
|
8,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
0,9
|
|
100
|
108
|
50
|
4,0
|
10,0 (100)
|
4,0 (40)
|
6,3 (63)
|
0,7
|
|
8,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
1,3
|
|
125
|
133
|
55
|
4,0
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
0,9
|
|
8,0
|
10,0 (100)
|
10,0 (100)
|
10,0 (100)
|
2,0
|
|
150
|
159
|
65
|
4,5
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
1,5
|
|
8,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
2,3
|
|
200
|
219
|
75
|
8,0
|
10,0 (100)
|
6,3 (63)
|
6,3 (63)
|
4,6
|
|
10,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
5,1
|
|
250
|
273
|
85
|
8,0
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
5,6
|
|
12,0
|
10,0 (100)
|
10,0 (100)
|
10,0 (100)
|
9,2
|
|
300
|
325
|
100
|
10,0
|
8,0 (80)
|
6,3 (63)
|
6,3 (63)
|
10,6
|
|
12,0
|
10,0 (100)
|
8,0 (80)
|
8,0 (80)
|
12,7
|
|
350
|
377
|
115
|
9,0
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
15,1
|
|
12,0
|
8,0 (80)
|
6,3 (63)
|
6,3 (63)
|
19,8
|
|
16,0
|
10,0 (100)
|
10,0 (100)
|
8,0 (80)
|
26,0
|
|
400
|
426
|
125
|
8,0
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
15,4
|
|
10,0
|
6,3 (63)*
|
4,0 (40)*
|
4,0 (40)*
|
19,0
|
|
12,0**
|
8,0 (80)
|
6,3 (63)
|
6,3 (63)
|
22,0
|
|
16,0
|
10,0 (100)
|
8,0 (80)
|
8,0 (80)
|
29,3
|
|
500
|
530
|
150
|
10,0
|
4,0 (40)
|
2,5 (25)
|
2,5 (25)
|
25,0
|
|
16,0**
|
8,0 (80)
|
6,3 (63)
|
6,3 (63)
|
40,0
|
|
20,0**
|
10,0 (100)
|
8,0 (80)
|
8,0 (80)
|
50,0
|
Примечания:
1. Условные давления, указанные в графе «пар и
горячая вода», относятся только к деталям трубопроводов, на которые
распространяются «Правила устройства и безопасной эксплуатации трубопроводов
пара и горячей воды» Госгортехнадзора СССР.
2. Заглушки, условное давление которых отмечено
знаком *, предназначены для особых условий эксплуатации, указанных в
п. 1.1г ГОСТ 17380-83.
3.
Заглушки, толщина стенки которых отмечена знаком **, изготавливаются
только из стали 09Г2С.
4. Масса указана для справок.
(Измененная редакция, Изм. № 2).
Пример условного обозначения заглушки Dн = 530 мм, s = 10 мм из стали 20:
Заглушка
530×10 ГОСТ 17379-83.
То же, из стали 09Г2С:
Заглушка
530×10-09Г2С ГОСТ 17379-83.
То же, из стали 10Г2 для трубопроводов
пара и горячей воды:
Заглушка П 530×10-10Г2 ГОСТ 17379-83.
4. Технические требования - по
ГОСТ 17380-83.
5. Коды ОКП приведены в
справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП
1. Коды ОКП заглушек неагрессивных и среднеагрессивных сред должны
соответствовать указанным в табл. 1.
Таблица 1
|
Обозначение заглушки
|
Коды ОКП заглушек из стали
|
|
20
|
10Г2
|
09Г2С
|
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
|
Заглушка эллиптическая
|
32×2,0
|
14 6851 0100
|
07
|
14 6851 2000
|
05
|
14 6851 2200
|
02
|
|
32×З,0
|
14 6851 0102
|
08
|
14 6851 2002
|
03
|
14 6851 2202
|
08
|
|
38×2,0
|
14 6851 0104
|
06
|
14 6851 2004
|
01
|
14 6851 2204
|
06
|
|
38×3,0
|
14 6851 0106
|
04
|
14 6851 2006
|
05
|
14 6851 2206
|
04
|
|
45×2,5
|
14 6851 0108
|
02
|
14 6851 2008
|
08
|
14 6851 2208
|
02
|
|
45×4,0
|
14 6851 0110
|
08
|
14 6851 2010
|
03
|
14 6851 2210
|
08
|
|
57×3,0
|
14 6851 0112
|
06
|
14 6851 2012
|
01
|
14 6851 2212
|
06
|
|
57×5,0
|
14 6851 0114
|
04
|
14 6851 2014
|
02
|
14 6851 2214
|
04
|
|
76×3,5
|
14 6851 0116
|
02
|
14 6851 2016
|
08
|
14 6851 2216
|
02
|
|
76×6,0
|
14 6851 0118
|
00
|
14 6851 2018
|
06
|
14 6851 2218
|
00
|
|
89×3,5
|
14 6851 0120
|
06
|
14 6851 2020
|
01
|
14 6851 2220
|
06
|
|
89×8,0
|
14 6851 0122
|
04
|
14 6851 2022
|
00
|
14 6851 2222
|
04
|
|
108×4,0
|
14 6851 0124
|
02
|
14 6851 2024
|
08
|
14 6851 2224
|
02
|
|
108×8,0
|
14 6851 0126
|
00
|
14 6851 2026
|
06
|
14 6851 2226
|
00
|
|
133×4,0
|
14 6851 0128
|
09
|
14 6851 2028
|
04
|
14 6851 2228
|
09
|
|
133×8,0
|
14 6851 0130
|
04
|
14 6851 2030
|
07
|
14 6851 2230
|
04
|
|
159×4,5
|
14 6851 0132
|
02
|
14 6851 2032
|
08
|
14 6851 2232
|
02
|
|
159×8,0
|
14 6851 0134
|
00
|
14 6851 2034
|
06
|
14 6851 2234
|
00
|
|
219×8,0
|
14 6851 0136
|
09
|
14 6851 2036
|
04
|
14 6851 2236
|
09
|
|
219×10,0
|
14 6851 0138
|
07
|
14 6851 2038
|
02
|
14 6851 2238
|
07
|
|
273×8,0
|
14 6851 0140
|
02
|
14 6851 2040
|
08
|
14 6851 2240
|
02
|
|
273×12,0
|
14 6851 0142
|
00
|
14 6851 2042
|
06
|
14 6851 2242
|
00
|
|
325×10,0
|
14 6851 0144
|
09
|
14 6851 2044
|
04
|
14 6851 2244
|
09
|
|
325×12,0
|
14 6851 0146
|
07
|
14 6851 2046
|
02
|
14 6851 2246
|
07
|
|
377×9,0
|
14 6851 0148
|
05
|
14 6851 2048
|
00
|
14 6851 2248
|
05
|
|
377×12,0
|
14 6851 0150
|
00
|
14 6851 2050
|
06
|
14 6851 2250
|
00
|
|
377×16,0
|
14 6851 0152
|
09
|
14 6851 2052
|
04
|
14 6851 2252
|
09
|
|
426×8,0
|
14 6851 0154
|
07
|
14 6851 2054
|
02
|
14 6851 2254
|
07
|
|
426×10,0
|
14 6851 0156
|
05
|
14 6851 2056
|
00
|
14 6851 2256
|
05
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14 6851 2258
|
03
|
|
426×16,0
|
14 6851 0158
|
03
|
14 6851 2058
|
09
|
14 6851 2259
|
02
|
|
530×10,0
|
14 6851 0160
|
09
|
14 6851 2060
|
04
|
14 6851 2260
|
09
|
|
530×16,0
|
-
|
-
|
-
|
-
|
14 6851 2261
|
08
|
|
530×20,0
|
-
|
-
|
-
|
-
|
14 6851 2262
|
07
|
2. Коды ОКП заглушек для трубопроводов пара и горячей воды должны
соотвётствовать указанным в табл. 2.
Таблица 2
|
Обозначение заглушки
|
Коды ОКП заглушек для
трубопроводов пара и горячей воды из стали
|
|
20
|
10Г2
|
09Г2С
|
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
|
Заглушка эллиптическая
|
32×2,0
|
14 6851 0800
|
00
|
14 6851 2100
|
02
|
14 6851 2300
|
07
|
|
32×3,0
|
14 6851 0802
|
09
|
14 6851 2102
|
00
|
14 6851 2302
|
05
|
|
38×2,0
|
14 6851 0804
|
07
|
14 6851 2104
|
09
|
14 6851 2304
|
03
|
|
38×3,0
|
14 6851 0806
|
05
|
14 6851 2106
|
07
|
14 6851 2306
|
01
|
|
45×2,5
|
14 6851 0808
|
03
|
14 6851 2108
|
05
|
14 6851 2308
|
06
|
|
45×4,0
|
14 6851 0810
|
09
|
14 6851 2110
|
00
|
14 6851 2310
|
05
|
|
57×3,0
|
14 6851 0812
|
07
|
14 6851 2112
|
0.9
|
14 6851 2312
|
03
|
|
57×5,0
|
14 6851 0814
|
05
|
14 6851 2114
|
07
|
14 6851 2314
|
01
|
|
76×3,5
|
14 6851 0816
|
03
|
14 6851 2116
|
05
|
14 6851 2316
|
03
|
|
76×6,0
|
14 6851 0818
|
01
|
14 6851 2118
|
03
|
14 6851 2318
|
08
|
|
89×3,5
|
14 6851 0820
|
07
|
14 8651 2120
|
09
|
14 6851 2320
|
03
|
|
89×8,0
|
14 6851 0822
|
05
|
14 6851 2122
|
07
|
14 6851 2322
|
01
|
|
108×4,0
|
14 6851 0824
|
03
|
14 6851 2124
|
05
|
14 6851 2324
|
00
|
|
108×8,0
|
14 6851 0826
|
01
|
14 6851 2126
|
03
|
14 6851 2326
|
08
|
|
133×4,0
|
14 6851 0828
|
07
|
14 6851 2128
|
01
|
14 6851 2328
|
06
|
|
133×8„0
|
14 6851 0830
|
05
|
14 6851 2130
|
07
|
14 6851 2330
|
01
|
|
159×4,5
|
14 6851 0832
|
03
|
14 6851 2132
|
05
|
14 6851 2332
|
08
|
|
159×8,0
|
14 6851 0834
|
01
|
14 6851 2134
|
03
|
14 6851 2334
|
08
|
|
219×8,0
|
14 6851 0836
|
04
|
14 6851 2136
|
01
|
14 6851 2336
|
06
|
|
219×10
|
14 6851 0838
|
08
|
14 6851 2138
|
00
|
14 6851 2338
|
04
|
|
273×8,0
|
14 6851 0840
|
03
|
14 6851 2140
|
05
|
14 6851 2340
|
05
|
|
273×12,0
|
14 6851 0842
|
01
|
14 6851 2142
|
03
|
14 6851 2342
|
08
|
|
325×10,0
|
14 6851 0844
|
01
|
14 6851 2144
|
01
|
14 6851 2344
|
06
|
|
325×12,0
|
14 6851 0846
|
08
|
14 6851 2146
|
08
|
14 6851 2346
|
04
|
|
377×9,0
|
14 6851 0848
|
06
|
14 6851 2148
|
08
|
14 6851 2348
|
02
|
|
377×12,0
|
14 6851 0850
|
01
|
14 6851 2150
|
03
|
14 6851 2350
|
08-
|
|
377×16,0
|
14 6851 0852
|
09
|
14 6851 2152
|
01
|
14 6851 2352
|
06
|
|
426×8,0
|
14 6851 0854
|
08
|
14 6851 2154
|
0,5
|
14 6851 2354
|
04
|
|
426×10,0
|
14
6851 0856
|
06
|
14
6851 2156
|
08
|
14
6851 2356
|
02
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14
6851 2358
|
00
|
|
426×16,0
|
14
6851 0858
|
04
|
14
6851 2158
|
06
|
14
6851 2360
|
06
|
|
530×10,0
|
14
6851 0860
|
06
|
14
6851 2160
|
01
|
14
6851 2362
|
04
|
|
530×16,0
|
-
|
-
|
-
|
-
|
14
6851 2364
|
02
|
|
530×20,0
|
-
|
-
|
-
|
-
|
14
6851 2366
|
00
|
(Измененная редакция, Изм. № 1).
|
|
