ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С
Типы и основные размеры
ГОСТ 9065-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°С
Типы и основные размеры
Washers
for flanged connections with medium temperature from 0 to 650°С.
Types and main dimensions
|
ГОСТ
9065-75*
Взамен
ГОСТ 9065-69
|
Постановлением Государственного комитета стандартов
Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен
с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок
действия продлен
до 01.01.96
Несоблюдение
стандарта преследуется по закону
1. Настоящий стандарт
распространяется на шайбы подкладные для фланцевых соединений паровых и газовых
турбин, паровых котлов, трубопроводов и соединительных частей, арматуры,
приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяется
на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с
условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. №
1).

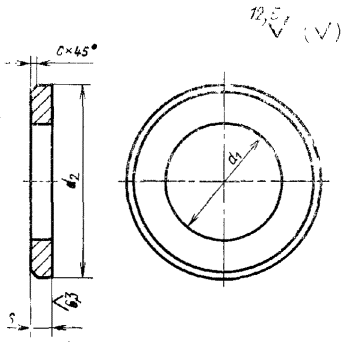

2. Размеры шайб должны
соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный
диаметр резьбы шпильки d
|
10
|
12
|
16
|
20
|
(22)
|
24
|
(27)
|
30
|
36
|
42
|
48
|
|
Внутренний диаметр d1 (пред откл. по Н12)
|
11
|
13
|
17
|
21
|
23
|
25
|
28
|
31
|
37
|
43
|
50
|
|
Наружный диаметр d2 (пред. откл. по h14)
|
18
|
24
|
30
|
37
|
34
|
44
|
50
|
56
|
66
|
78
|
90
|
|
Толщина шайбы s (пред. откл по h14)
|
2,5
|
4
|
5
|
6
|
10
|
|
Фаска с
|
0,5
|
1,0
|
1,6
|
2,0
|
|
Допускаемое смещение оси отверстия
|
0,5
|
0,6
|
0,7
|
Продолжение
мм
|
Номинальный диаметр
резьбы шпильки d
|
(52)
|
56
|
(60)
|
64
|
(68)
|
72
|
(76)
|
80
|
90
|
100
|
110
|
(120)
|
125
|
140
|
160
|
|
Внутренний диаметр d1
(пред откл. по Н12)
|
54
|
58
|
62
|
66
|
70
|
74
|
78
|
82
|
92
|
102
|
112
|
122
|
127
|
142
|
162
|
|
Наружный диаметр d2
(пред. откл. по h14)
|
95
|
100
|
110
|
115
|
120
|
126
|
132
|
138
|
155
|
174
|
190
|
208
|
215
|
242
|
276
|
|
Толщина шайбы s
(пред. откл по h14)
|
10
|
12
|
14
|
16
|
|
Фаска с
|
2,0
|
3,0
|
4,0
|
|
Допускаемое
смещение оси отверстия
|
0,8
|
0,9
|
1,0
|
1,2
|
Примечания:
1. Шайбы с размерами, заключенными в скобки,
по возможности не применять.
2. При изготовлении шайб методом штамповки
предельные отклонения по внутреннему диаметру - по H14, по наружному диаметру - по h14, толщине шайб - по стандартам на исходный
материал.
3. Шайбы допускается изготовлять
без фаски или со округлением кромок радиусом, равным размеру с.
Пример
условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории
III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:
Шайба 48.20.III.4.029 ГОСТ
9065-75
(Измененная редакция, Изм. №
1, 2).
3. Масса шайб приведена в
справочном приложении
1.
4. Технические требования -
по ГОСТ 20700-75.
5. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
|
Номинальный диаметр резьбы шпильки, мм
|
Теоретическая масса 1000 шт. шайб, » кг
|
Номинальный диаметр (размер резьбы
шпильки), мм
|
Теоретическая масса 1000 шт. шайб, » кг
|
|
10
|
4,20
|
60
|
508,57
|
|
12
|
6,27
|
64
|
546,35
|
|
16
|
9,41
|
68
|
585,20
|
|
20
|
22,87
|
72
|
640,64
|
|
22
|
24,44
|
76
|
838,25
|
|
24
|
32,30
|
во
|
910,69
|
|
27
|
52,85
|
90
|
1177,18
|
|
30
|
66,99
|
100
|
1713,76
|
|
36
|
110,40
|
110
|
2031,47
|
|
42
|
156,52
|
120
|
2447,49
|
|
48
|
344,96
|
125
|
2595,48
|
|
52
|
376,31
|
140
|
3784,70
|
|
56
|
408,79
|
160
|
4921,30
|
(Измененная редакция, Изм. №
1).
Приложение 2 справочное.
(Исключено, Изм. № 2).
