ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
ФЛАНЦЫ СТАЛЬНЫЕ СВОБОДНЫЕ
НА
ПРИВАРНОМ КОЛЬЦЕ НА Рy
от 0,1 до 2,5 МПа
(от 1 до 25 кгс/см2)
Конструкция и размеры
Steel
loose flanges with welded ring for Pnom
from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm2).
Design and dimensions
|
ГОСТ
12822-80
|
|
Срок действия с 01.01.83
до 01.01.93
|
1. Настоящий стандарт
распространяется на стальные свободные на приварном кольце фланцы трубопроводов
и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру
среды от 243 до 573 К (от минус 30 до плюс 300 °С).
Требования п.п. 1; 2 (за
исключением показателя «Масса»); 3; 6; 9 - 10
настоящего стандарта являются обязательными, остальные требования -
рекомендуемыми.
(Измененная редакция, Изм.
№ 3).
2. Конструкция и размеры

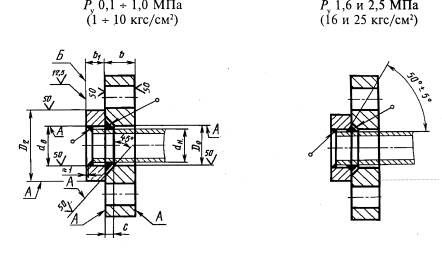

фланцев должны соответствовать указанным на чертеже
и в таблице 1 - 4.
3. Кольца
должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и
присоединительными размерами по ГОСТ
12815-80. В технически обоснованных случаях допускается изготовление колец
с уплотнительными поверхностями исполнений 4, 5, 8 и 9.
Примечания:
1. Допускается
обработка поверхностей А с шероховатостью Rа £ 100 мкм.
Размер D2
- по ГОСТ 12815-80, выступ,
впадина, шип и паз по ГОСТ 12815-80
должны выполняться в пределах размера b1.
2. Обработка
поверхности Б с шероховатостью Rа £ 25 мкм при
кругообразном направлении неровностей.
3. Допускается выполнять угол фаски под сварной шов (5 ± 3)°.
Таблица 1
Размеры,
мм
|
Проход условный Dy
|
Рy 0,1; 0,25 и 0,6 МПа (0,1; 2,5 и 6 кгс/см2)
|
|
dн
|
dв
|
D0
|
b
|
b1
|
с
|
Масса, кг
|
|
фланца
|
кольца
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
16
|
10
|
8
|
4
|
0,29
|
0,05
|
0,04
|
0,04
|
|
15
|
18
|
19
|
20
|
0,33
|
0,06
|
0,05
|
0,05
|
|
20
|
25
|
26
|
27
|
10
|
0,41
|
0,12
|
0,10
|
0,09
|
|
25
|
32
|
33
|
34
|
12
|
5
|
0,60
|
0,16
|
0,13
|
0,13
|
|
32
|
38
|
39
|
41
|
0,87
|
0,21
|
0,18
|
0,17
|
|
40
|
45
|
46
|
48
|
1,01
|
0,27
|
0,23
|
0,22
|
|
50
|
57
|
59
|
61
|
12
|
1,11
|
0,35
|
0,32
|
0,30
|
|
65
|
76
|
78
|
80
|
14
|
14
|
6
|
1,55
|
0,55
|
0,49
|
0,46
|
|
80
|
89
|
91
|
93
|
2,05
|
0,73
|
0,65
|
0,63
|
|
100
|
108(А)
|
110
|
112
|
2,38
|
0,88
|
0,81
|
0,75
|
|
114(Б)
|
116
|
118
|
2,26
|
0,77
|
0,65
|
0,63
|
|
125
|
133(А)
|
135
|
138
|
2,84
|
1,27
|
1,11
|
1,02
|
|
140(Б)
|
142
|
145
|
2,68
|
1,05
|
0,89
|
0,85
|
|
150
|
152(А)
|
154
|
157
|
16
|
16
|
3,94
|
1,75
|
1,58
|
1,44
|
|
159(Б)
|
161
|
164
|
3,72
|
1,53
|
1,43
|
1,32
|
|
168(В)
|
170
|
173
|
3,42
|
1,24
|
1,07
|
1,03
|
|
(175)
|
194
|
196
|
200
|
18
|
18
|
7
|
4,48
|
1,80
|
1,70
|
1,57
|
|
200
|
219
|
222
|
225
|
8
|
4,93
|
2,06
|
1,95
|
1,80
|
|
(225)
|
245
|
245
|
251
|
20
|
9
|
5,91
|
2,16
|
2,08
|
1,86
|
|
250
|
273
|
273
|
279
|
11
|
6,38
|
2,53
|
2,40
|
2,20
|
|
300
|
325
|
325
|
331
|
24
|
20
|
10,35
|
3,40
|
3,20
|
2,87
|
|
350
|
377
|
377
|
383
|
28
|
12
|
13,50
|
3,71
|
3,49
|
3,13
|
|
400
|
426
|
426
|
433
|
32
|
24
|
17,04
|
5,14
|
4,89
|
4,47
|
|
(450)
|
480
|
480
|
487
|
34
|
20,06
|
5,92
|
5,57
|
5,17
|
|
500
|
530
|
530
|
537
|
38
|
26
|
25,44
|
7,05
|
6,73
|
6,10
|
(Измененная редакция, Изм. №
1,2).
Таблица 2
Размеры, мм
|
Проход условный Dy
|
Рy 1,0 МПа (10 кгс/см2)
|
|
dн
|
dв
|
D0
|
b
|
b1
|
с
|
Масса, кг
|
|
фланца
|
кольца
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
16
|
12
|
10
|
4
|
0,52
|
0,08
|
0,08
|
0,07
|
|
15
|
18
|
19
|
20
|
0,58
|
0,11
|
0,09
|
0,08
|
|
20
|
25
|
26
|
27
|
14
|
12
|
0,82
|
0,20
|
0,18
|
0,17
|
|
25
|
32
|
33
|
34
|
5
|
0,96
|
0,27
|
0,23
|
0,22
|
|
32
|
38
|
39
|
41
|
16
|
1,49
|
0,34
|
0,30
|
0,29
|
|
40
|
45
|
46
|
48
|
18
|
1,92
|
0,42
|
0,37
|
0,35
|
|
50
|
57
|
59
|
61
|
14
|
2,27
|
0,62
|
0,55
|
0,54
|
|
65
|
76
|
78
|
80
|
20
|
16
|
6
|
3,01
|
0,90
|
0,82
|
0,78
|
|
80
|
89
|
91
|
93
|
22
|
3,77
|
1,10
|
0,98
|
0,97
|
|
100
|
108(А)
|
110
|
112
|
24
|
4,55
|
1,31
|
1,24
|
1,11
|
|
114(Б)
|
116
|
118
|
4,34
|
1,18
|
1,07
|
0,97
|
|
125
|
133(А)
|
135
|
138
|
26
|
18
|
6,09
|
1,96
|
1,84
|
1,71
|
|
140(Б)
|
142
|
145
|
5,80
|
1,75
|
1,57
|
1,48
|
|
150
|
152(А)
|
154
|
157
|
7,86
|
2,43
|
2,26
|
2,03
|
|
159(Б)
|
161
|
164
|
7,50
|
2,18
|
2,09
|
1,88
|
|
168(В)
|
170
|
173
|
7,01
|
1,86
|
1,69
|
1,55
|
|
(175)
|
194
|
196
|
200
|
20
|
7
|
8,19
|
2,58
|
2,48
|
2,26
|
|
200
|
219
|
222
|
225
|
8
|
9,02
|
2,94
|
2,83
|
2,58
|
|
(225)
|
245
|
245
|
251
|
28
|
22
|
9
|
11,14
|
3,66
|
3,53
|
3,25
|
|
250
|
273
|
273
|
279
|
11
|
11,30
|
3,78
|
3,66
|
3,35
|
|
300
|
325
|
325
|
331
|
30
|
13,87
|
4,24
|
4,08
|
3,58
|
|
350
|
377
|
377
|
383
|
32
|
24
|
12
|
18,02
|
6,33
|
6,09
|
5,44
|
|
400
|
426
|
426
|
433
|
34
|
26
|
24,38
|
8,15
|
8,43
|
7,08
|
|
(450)
|
480
|
480
|
487
|
25,64
|
8,44
|
8,15
|
7,35
|
|
500
|
530
|
530
|
537
|
38
|
28
|
33,25
|
10,58
|
10,22
|
9,33
|
Таблица 3
Размеры,
мм
|
Проход условный Dy
|
Рy 1,6 МПа (16 кгс/см2)
|
|
dн
|
dв
|
D0
|
b
|
b1
|
с
|
Масса, кг
|
|
фланца
|
кольца
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
16
|
14
|
12
|
4
|
0,61
|
0,10
|
0,09
|
0,08
|
|
15
|
18
|
19
|
20
|
0,67
|
0,13
|
0,11
|
0,10
|
|
20
|
25
|
26
|
27
|
16
|
14
|
0,93
|
0,24
|
0,22
|
0,20
|
|
25
|
32
|
33
|
34
|
5
|
1,10
|
0,31
|
0,28
|
0,25
|
|
32
|
38
|
39
|
41
|
18
|
16
|
1,68
|
0,46
|
0,41
|
0,39
|
|
40
|
45
|
46
|
48
|
20
|
2,13
|
0,56
|
0,51
|
0,49
|
|
50
|
57
|
59
|
61
|
2,54
|
0,71
|
0,64
|
0,62
|
|
65
|
76
|
78
|
80
|
22
|
18
|
6
|
3,31
|
1,01
|
0,94
|
0,93
|
|
80
|
89
|
91
|
93
|
24
|
4,11
|
1,23
|
1,12
|
1,10
|
|
100
|
108(А)
|
110
|
112
|
26
|
20
|
4,93
|
1,64
|
1,57
|
1,51
|
|
114(Б)
|
116
|
118
|
4,70
|
1,48
|
1,35
|
1,25
|
|
125
|
133(А)
|
135
|
138
|
28
|
6,56
|
2,18
|
2,06
|
2,04
|
|
140(Б)
|
142
|
145
|
6,23
|
1,94
|
1,76
|
1,67
|
|
150
|
152(А)
|
154
|
157
|
22
|
8,48
|
2,98
|
2,79
|
2,55
|
|
159(Б)
|
161
|
164
|
8,09
|
2,67
|
2,58
|
2,52
|
|
168(В)
|
170
|
173
|
7,56
|
2,27
|
2,08
|
1,94
|
|
(175)
|
194
|
196
|
200
|
7
|
8,83
|
2,84
|
2,73
|
2,65
|
|
200
|
219
|
222
|
225
|
8
|
9,36
|
3,24
|
3,12
|
3,00
|
|
(225)
|
245
|
245
|
251
|
24
|
9
|
10,77
|
4,00
|
3,87
|
3,58
|
|
250
|
273
|
273
|
279
|
30
|
11
|
13,90
|
4,12
|
4,00
|
3,69
|
|
300
|
325
|
325
|
331
|
32
|
17,90
|
5,51
|
5,17
|
4,85
|
|
350
|
377
|
377
|
383
|
34
|
26
|
12
|
22,80
|
7,97
|
7,52
|
7,08
|
|
400
|
426
|
426
|
433
|
36
|
28
|
29,08
|
10,12
|
9,62
|
9,05
|
|
(450)
|
480
|
480
|
487
|
38
|
35,30
|
12,48
|
11,55
|
11,36
|
|
500
|
530
|
530
|
537
|
42
|
30
|
49,26
|
16,86
|
15,58
|
15,61
|
Таблица 4
Размеры,
мм
|
Проход условный Dy
|
Рy 2,5 МПа (25 кгс/см2)
|
|
dн
|
dв
|
D0
|
b
|
b1
|
с
|
Масса, кг
|
|
фланца
|
кольца
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
16
|
16
|
14
|
4
|
0,69
|
0,12
|
0,11
|
0,10
|
|
15
|
18
|
19
|
20
|
0,77
|
0,15
|
0,14
|
0,12
|
|
20
|
25
|
26
|
27
|
18
|
16
|
1,05
|
0,27
|
0,24
|
0,23
|
|
25
|
32
|
33
|
34
|
5
|
1,24
|
0,36
|
0,32
|
0,31
|
|
32
|
38
|
39
|
41
|
20
|
1,87
|
0,46
|
0,40
|
0,39
|
|
40
|
45
|
46
|
48
|
22
|
18
|
2.35
|
0,56
|
0.58
|
0,57
|
|
50
|
57
|
59
|
61
|
2,79
|
0,79
|
0,72
|
0,71
|
|
65
|
76
|
78
|
80
|
24
|
20
|
6
|
3,43
|
1,12
|
1,05
|
1,01
|
|
80
|
89
|
91
|
93
|
26
|
4,25
|
1,37
|
1,26
|
1,25
|
|
100
|
108(А)
|
110
|
112
|
28
|
22
|
6,19
|
1,95
|
1,88
|
1,78
|
|
114(Б)
|
116
|
118
|
5,94
|
1,78
|
1,64
|
1,57
|
|
125
|
133(А)
|
135
|
138
|
30
|
24
|
8,82
|
2,61
|
2,50
|
2,37
|
|
140(Б)
|
142
|
145
|
8,46
|
2,32
|
2,13
|
2,05
|
|
150
|
152(А)
|
154
|
157
|
10,94
|
3,63
|
3,37
|
3,19
|
|
159(Б)
|
161
|
164
|
10,52
|
3,29
|
3,12
|
2,99
|
|
168(В)
|
170
|
173
|
9,95
|
2,86
|
2,60
|
2,52
|
|
(175)
|
194
|
196
|
200
|
7
|
11,00
|
3,53
|
3,35
|
3,21
|
|
200
|
219
|
222
|
225
|
8
|
12,62
|
4,34
|
4,15
|
4,03
|
|
(225)
|
245
|
245
|
251
|
32
|
26
|
9
|
15,97
|
5,29
|
5,01
|
4,88
|
|
250
|
273
|
273
|
279
|
11
|
17,72
|
6,04
|
5,68
|
5,61
|
|
300
|
325
|
325
|
331
|
34
|
22,82
|
7,45
|
6,82
|
6,79
|
|
350
|
377
|
377
|
383
|
38
|
28
|
12
|
31,73
|
10,43
|
9,64
|
9,54
|
|
400
|
426
|
426
|
433
|
42
|
30
|
42,51
|
13,60
|
12,63
|
12,57
|
|
(450)
|
480
|
480
|
487
|
45
|
48,15
|
14,36
|
13,29
|
13,27
|
|
500
|
530
|
530
|
537
|
50
|
32
|
64,57
|
19,21
|
17,73
|
17,94
|
Примечания
к табл. 1 - 4:
1. Фланцы, с
условными проходами, указанными в скобках, не допускается применять для
арматуры общего назначения.
2. Масса рассчитана по номинальным размерам фланца.
(Измененная редакция, Изм.
№ 3).
3. Кольца должны изготовляться
с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными
размерами по ГОСТ 12815-80. В
технически обоснованных случаях допускается изготовление колец с
уплотнительными поверхностями исполнений 4, 5, 8 и 9.
Пример
условного обозначения круглого стального свободного фланца Dy 50 мм на Рy 0,6 МПа (6 кгс/см2)
из стали Ст3сп:
Фланец 50-6 Ст3сп ГОСТ
12822-80
То же, квадратного:
Фланец квадратный 50-6 Ст3сп
ГОСТ 12822-80
Пример
условного обозначения приварного кольца Dy 50 мм на Рy 0,6 МПа (6 кгс/см2) из стали 35,
исполнения 1 (с соединительным выступом):
Кольцо 1-50-6 Ст 35 ГОСТ
12822-80
При заказе колец с
шипом-пазом под фторопластовые прокладки к условному обозначению следует
добавлять букву Ф после обозначения условного давления.
При заказе фланцев Dy
100, 125, 150 мм к условному обозначению следует добавлять после обозначения
условного прохода соответствующую букву из табл.
1 - 4.
(Измененная редакция, Изм. №
1, Изм. № 3).
4. Фланцы и кольца следует
изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки,
гибкой из полосового проката с последующей сваркой стыка. Допускается
изготовлять фланцы другими методами.
(Измененная редакция, Изм. №
1, Изм. № 3).
5. Предельные отклонения
размеров:
dв и D0 - по Н14 (при получении штамповкой - по классу
точности Т4 ГОСТ
7505-89);
b
и b1 - для штампованных фланцев, а
также изготовляемых методом гибки из полосового проката с последующей сваркой
стыка и горячей рихтовкой - по классу точности Т4 ГОСТ
7505-89. При этом допускается усиление шва, которое при определении
предельного отклонения не учитывается.
(Измененная редакция, Изм.
№ 3).
6. Неуказанные размеры и
предельные отклонения - по рабочим чертежам, утвержденным в установленном
порядке.
Допускается применение труб
других диаметров.
7. Допускается для колец Dy
> 200 мм расточка внутреннего диаметра кольца dв по фактическому наружному диаметру
трубы с зазором на сторону не более 2,5 мм.
Для колец Dy
£ 200 мм допускается выполнение внутреннего
диаметра без зазора с трубой.
8. (Исключен, Изм. № 1).
9. Технические требования,
материал фланцев, крепежных деталей, прокладок, а также маркировка, упаковка,
транспортирование - по ГОСТ 12816-80.
10. Коды ОКП указаны в
приложении.
ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП
|
Обозначение
фланца
|
Фланцы из
углеродистой и легированной стали
|
Фланцы из коррозионно-стойкой
стали
|
|
Коды ОКП
|
|
Круглые фланцы
|
|
|
|
1-10-2,5;
|
2-10-2,5;
|
3-10-2,5
|
37 9941 4176 01
|
37 9941 5119 06
|
|
1-15-2,5;
|
2-15-2,5;
|
3-15-2,5
|
37 9941 4177 00
|
37 9941 5120 02
|
|
1-20-2,5;
|
2-20-2,5;
|
3-20-2,5
|
37 9941 4178 10
|
37 9941 5121 01
|
|
1-25-2,5;
|
2-25-2,5;
|
3-25-2,5
|
37 9941 4179 09
|
37 9941 5122 00
|
|
1-32-2,5;
|
2-32-2,5;
|
3-32-2,5
|
37 9941 4180 05
|
37 9941 5123 10
|
|
1-40-2,5;
|
2-40-2,5;
|
3-40-2,5
|
37 9941 4181 04
|
37 9941 5124 09
|
|
1-50-2,5;
|
2-50-2,5;
|
3-50-2,5
|
37 9941 4182 03
|
37 9941 5125 08
|
|
1-65-2,5;
|
2-65-2,5;
|
3-65-2,5
|
37 9941 4183 02
|
37 9941 5126 07
|
|
1-80-2,5;
|
2-80-2,5;
|
3-80-2,5
|
37 9941 4184 01
|
37 9941 5127 06
|
|
1-100-2,5;
|
2-100-2,5;
|
3-100-2,5
|
37 9941 4185 00
|
37 9941 5128 05
|
|
1-125-2,5;
|
2-125-2,5;
|
3-125-2,5
|
37 9941 4186 10
|
37 9941 5129 04
|
|
1-150-2,5;
|
2-150-2,5;
|
3-150-2,5
|
37 9941 4187 09
|
37 9941 5130 00
|
|
1-175-2,5;
|
2-175-2,5;
|
3-175-2,5
|
37 9941 4188 08
|
37 9941 5131 10
|
|
1-200-2,5;
|
2-200-2,5;
|
3-200-2,5
|
37 9941 4189 07
|
37 9941 5132 09
|
|
1-225-2,5;
|
2-225-2,5;
|
3-225-2,5
|
37 9941 4190 03
|
37 9941 5133 08
|
|
1-250-2,5;
|
2-250-2,5;
|
3-250-2,5
|
37 9941 4191 02
|
37 9941 5134 07
|
|
1-300-2,5;
|
2-300-2,5;
|
3-300-2,5
|
37 9941 4192 01
|
37 9941 5135 06
|
|
1-350-2,5;
|
2-350-2,5;
|
3-350-2,5
|
37 9941 4193 00
|
37 9941 5136 05
|
|
1-400-2,5;
|
2-400-2,5;
|
3-400-2,5
|
37 9941 4194 10
|
37 9941 5137 04
|
|
1-450-2,5;
|
2-450-2,5;
|
3-450-2,5
|
37 9941 4195 09
|
37 9941 5138 03
|
|
1-500- 2,5;
|
2-500-2,5;
|
3-500-2,5
|
37 9941 4196 08
|
37 9941 5139 02
|
|
Квадратные фланцы
|
|
|
|
1-10-2,5;
|
2-10-2,5;
|
3-10-2,5
|
37 9955 4046 06
|
37 9955 5046 02
|
|
1-15-2,5;
|
2-15-2,5;
|
3-15-2,5
|
37 9955 4047 05
|
37 9955 5047 01
|
|
1-20-2,5;
|
2-20-2,5;
|
3-20-2,5
|
37 9955 4048 04
|
37 9955 5048 00
|
|
1-25-2,5;
|
2-25-2,5;
|
3-25-2,5
|
37 9955 4049 03
|
37 9955 5049 10
|
|
1-32-2,5;
|
2-32-2,5;
|
3-32-2,5
|
37 9955 4050 02
|
37 9955 5050 06
|
|
1-40-2,5;
|
2-40-2,5;
|
3-40-2,5
|
37 9955 4051 01
|
37 9955 5051 05
|
|
1-50-2,5;
|
2-50-2,5;
|
3-50-2,5
|
37 9955 4052 00
|
37 4955 5052 04
|
|
1-65-2,5;
|
2-65-2,5;
|
3-65-2,5
|
37 9955 4053 10
|
37 4955 5053 03
|
|
1-80-2,5;
|
2-80-2,5;
|
3-80-2,5
|
37 9955 4054 09
|
37 4955 5054 02
|
|
1-100-2,5;
|
2-100-2,5;
|
3-100-2,5
|
37 9955 4055 08
|
37 4955 5055 01
|
|
Круглые фланцы
|
|
|
|
1-10-6;
|
2-10-6;
|
3-10-6
|
37 9941 4197 01
|
37 9941 5140 09
|
|
1-15-6;
|
2-15-6;
|
3-15-6
|
37 9941 4198 06
|
37 9941 5141 08
|
|
1-20-6;
|
2-20-6;
|
3-20-6
|
37 9941 4199 05
|
37 9941 5142 07
|
|
1-25-6;
|
2-25-6;
|
3-25-6
|
37 9941 4200 07
|
37 9941 51 43 06
|
|
1-32-6;
|
2-32-6;
|
3-32-6
|
37 9941 4201 06
|
37 9941 5144 05
|
|
1-40-6;
|
2-40-6;
|
3-40-6
|
37 9941 4202 05
|
37 9941 5145 04
|
|
1-50-6;
|
2-50-6;
|
3-50-6
|
37 9941 4203 04
|
37 9941 5146 03
|
|
1-65-6;
|
2-65-6;
|
3-65-6
|
37 9941 4204 03
|
37 9941 5147 02
|
|
1-80-6;
|
2-80-6;
|
3-80-6
|
37 9941 4205 02
|
37 9941 5148 01
|
|
1-100-6;
|
2-100-6;
|
3-100-6
|
37 9941 4206 01
|
37 9941 5149 00
|
|
1-125-6;
|
2-125-6;
|
3-125-6
|
37 9941 4207 00
|
37 9941 5150 07
|
|
1-150-6;
|
2-150-6;
|
3-150-6
|
37 9941 4208 10
|
37 9941 5151 06
|
|
1-175-6;
|
2-175-6;
|
3-175-6
|
37 9941 4209 09
|
37 9941 5152 05
|
|
1-200-6;
|
2-200-6;
|
3-200-6
|
37 9941 4210 05
|
37 9941 5153 04
|
|
1-225-6;
|
2-225-6;
|
3-225-6
|
37 9941 4211 04
|
37 9941 5154 03
|
|
1-250-6;
|
2-250-6;
|
3-250-6
|
37 9941 4212 03
|
37 9941 5155 02
|
|
1-300-6;
|
2-300-6;
|
3-300-6
|
37 9941 4213 02
|
37 9941 5156 01
|
|
1-350-6;
|
2-350-6;
|
3-350-6
|
37 9941 4214 01
|
37 9941 5157 00
|
|
1-400-6;
|
2-400-6;
|
3-400-6
|
37 9941 4215 00
|
37 9941 5158 10
|
|
1-450-6;
|
2-450-6;
|
3-450-6
|
37 9941 4216 10
|
37 9941 5159 09
|
|
1-500-6;
|
2-500-6;
|
3-500-6
|
37 9941 4217 09
|
37 9941 5160 05
|
|
Квадратные фланцы
|
|
|
|
1-10-6;
|
2-10-6;
|
3-10-6
|
37 9955 4056 07
|
37 9955 5056 00
|
|
1-15-6;
|
2-15-6;
|
3-15-6
|
37 9955 4057 06
|
37 9955 5057 10
|
|
1-20-6;
|
2-20-6;
|
3-20-6
|
37 9955 4058 05
|
37 9955 5058 09
|
|
1-25-6;
|
2-25-6;
|
3-25-6
|
37 9955 4059 04
|
37 9955 5059 08
|
|
1-32-6;
|
2-32-6;
|
3-32-6
|
37 9955 4060 00
|
37 9955 5060 04
|
|
1-40-6;
|
2-40-6;
|
3-40-6
|
37 9955 4061 10
|
37 9955 5061 03
|
|
1-50-6;
|
2-50-6;
|
3-50-6
|
37 9955 4062 09
|
37 9955 5062 02
|
|
1-65-6;
|
2-65-6;
|
3-65-6
|
37 9955 4063 08
|
37 9955 5063 01
|
|
1-80-6;
|
2-80-6;
|
3-80-6
|
37 9955 4064 07
|
37 9955 5064 00
|
|
1-100-6;
|
2-100-6;
|
3-100-6
|
37 9955 4065 06
|
37 9955 5065 10
|
|
Круглые фланцы
|
|
|
|
1-10-10;
|
2-10-10;
|
3-10-10
|
37 9941 4218 08
|
37 9941 5161 04
|
|
1-15-10;
|
2-15-10;
|
3-15-10
|
37 9941 4219 07
|
37 9941 5162 03
|
|
1-20-10;
|
2-20-10;
|
3-20-10
|
37 9941 4220 03
|
37 9941 5163 02
|
|
1-25-10;
|
2-25-10;
|
3-25-10
|
37 9941 4221 02
|
37 9941 5164 01
|
|
1-32-10;
|
2-32-10;
|
3-32-10
|
37 9941 4222 01
|
37 9941 5165 00
|
|
1-40-10;
|
2-40-10;
|
3-40-10
|
37 9941 4223 00
|
37 9941 5166 10
|
|
1-50-10;
|
2-50-10;
|
3-50-10
|
37 9941 4224 10
|
37 9941 5167 09
|
|
1-65-10;
|
2-65-10;
|
3-65-10
|
37 9941 4225 09
|
37 9941 5168 08
|
|
1-80-10;
|
2-80-10;
|
3-80-10
|
37 9941 4226 08
|
37 9941 5169 07
|
|
1-100-10;
|
2-100-10;
|
3-100-10
|
37 9941 4227 07
|
37 9941 5170 03
|
|
1-125-10;
|
2-125-10;
|
3-125-10
|
37 9941 4228 06
|
37 9941 5171 02
|
|
1-150-10;
|
2-150-10;
|
3-150-10
|
37 9941 4229 05
|
37 9941 5172 01
|
|
1-175-10;
|
2-175-10;
|
3-175-10
|
37 9941 4230 01
|
37 9941 5173 00
|
|
1-200-10;
|
2-200-10;
|
3-200-10
|
37 9941 4231 00
|
37 9941 5174 10
|
|
1-225-10;
|
2-225-10;
|
3-225-10
|
37 9941 4232 10
|
37 9941 5175 09
|
|
1-250-10;
|
2-250-10;
|
3-250-10
|
37 9941 4233 09
|
37 9941 5176 08
|
|
1-300-10;
|
2-300-10;
|
3-300-10
|
37 9941 4234 08
|
37 9941 5177 07
|
|
1-350-10;
|
2-350-10;
|
3-350-10
|
37 9941 4235 07
|
37 9941 5178 06
|
|
1-400-10;
|
2-400-10;
|
3-400-10
|
37 9941 4236 06
|
37 9941 5179 05
|
|
1-450-10;
|
2-450-10;
|
3-450-10
|
37 9941 4237 05
|
37 9941 5180 01
|
|
1-500-10;
|
2-500-10;
|
3-500-10
|
37 9941 4238 04
|
37 9941 5181 00
|
|
Квадратные фланцы
|
|
|
|
1-10-10;
|
2-10-10;
|
3-10-10
|
37 9955 4066 05
|
37 9955 5066 09
|
|
1-15-10;
|
2-15-10;
|
3-15-10
|
37 9955 4067 04
|
37 9955 5067 08
|
|
1-20-10;
|
2-20-10;
|
3-20-10
|
37 9955 4068 03
|
37 9955 5068 07
|
|
1-25-10;
|
2-25-10;
|
3-25-10
|
37 9955 4069 02
|
37 9955 5069 06
|
|
1-32-10;
|
2-32-10;
|
3-32-10
|
37 9955 4070 09
|
37 9955 5070 02
|
|
1-40-10;
|
2-40-10;
|
3-40-10
|
37 9955 4071 08
|
37 9955 5071 01
|
|
1-50-10;
|
2-50-10;
|
3-50-10
|
37 9955 4072 07
|
37 9955 5072 00
|
|
1-65-10;
|
2-65-10;
|
3-65-10
|
37 9955 4073 06
|
37 9955 5073 10
|
|
1-80-10;
|
2-80-10;
|
3-80-10
|
37 9955 4074 05
|
37 9955 5074 09
|
|
Круглые фланцы
|
|
|
|
1-10-16;
|
2-10-16;
|
3-10-16
|
37 9941 4239 03
|
37 9941 5182 10
|
|
1-15-16;
|
2-15-16;
|
3-15-16
|
37 9941 4240 10
|
37 9941 5183 09
|
|
1-20-16;
|
2-20-16;
|
3-20-16
|
37 9941 4241 09
|
37 9941 5184 08
|
|
1-25-16;
|
2-25-16;
|
3-25-16
|
37 9941 4242 08
|
37 9941 5185 07
|
|
1-32-16;
|
2-32-16;
|
3-32-16
|
37 9941 4243 07
|
37 9941 5186 06
|
|
1-40-16;
|
2-40-16;
|
3-40-16
|
37 9941 4244 06
|
37 9941 5187 05
|
|
1-50-16;
|
2-50-16;
|
3-50-16
|
37 9941 4245 05
|
37 9941 5188 04
|
|
1-65-16;
|
2-65-16;
|
3-65-16
|
37 9941 4246 04
|
37 9941 5189 03
|
|
1-80-16;
|
2-80-16;
|
3-80-16
|
37 9941 4247 03
|
37 9941 5190 10
|
|
1-100-16;
|
2-100-16;
|
3-100-16
|
37 9941 4248 02
|
37 9941 5191 09
|
|
1-125-16;
|
2-125-16;
|
3-125-16
|
37 9941 4249 01
|
37 9941 5192 08
|
|
1-150-16;
|
2-150-16;
|
3-150-16
|
37 9941 4250 08
|
37 9941 5193 07
|
|
1-175-16;
|
2-175-16;
|
3-175-16
|
37 9941 4251 07
|
37 9941 5194 06
|
|
1-200-16;
|
2-200-16;
|
3-200-16
|
37 9941 4252 06
|
37 9941 5195 05
|
|
1-225-16;
|
2-225-16;
|
3-225-16
|
37 9941 4253 05
|
37 9941 5196 04
|
|
1-250-16;
|
2-250-16;
|
3-250-16
|
37 9941 4254 04
|
37 9941 5197 03
|
|
1-300-16;
|
2-300-16;
|
3-300-16
|
37 9941 4255 03
|
37 9941 5198 02
|
|
1-350-16;
|
2-350-16;
|
3-350-16
|
37 9941 4256 02
|
37 9941 5199 01
|
|
1-400-16;
|
2-400-16;
|
3-400-16
|
37 9941 4257 01
|
37 9941 5200 03
|
|
1-450-16;
|
2-450-16;
|
3-450-16
|
37 9941 4258 00
|
37 9941 5201 02
|
|
1-500-16;
|
2-500-16;
|
3-500-16
|
37 9941 4259 10
|
37 9941 5202 01
|
|
Квадратные фланцы
|
|
|
|
1-10-16;
|
2-10-16;
|
3-10-16
|
37 9955 4075 04
|
37 9955 5075 08
|
|
1-15-16;
|
2-15-16;
|
3-15-16
|
37 9955 4076 03
|
37 9955 5076 07
|
|
1-20-16;
|
2-20-16;
|
3-20-16
|
37 9955 4077 02
|
37 9955 5077 06
|
|
1-25-16;
|
2-25-16;
|
3-25-16
|
37 9955 4078 01
|
37 9955 5078 05
|
|
1-32-16;
|
2-32-16;
|
3-32-16
|
37 9955 4079 00
|
37 9955 5079 04
|
|
1-40-16;
|
2-40-16;
|
3-40-16
|
37 9955 4080 07
|
37 9955 5080 00
|
|
1-50-16;
|
2-50-16;
|
3-50-16
|
37 9955 4081 06
|
37 9955 5081 10
|
|
1-65-16;
|
2-65-16;
|
3-65-16
|
37 9955 4082 05
|
37 9955 5082 09
|
|
1-80-16;
|
2-80-16;
|
3-80-16
|
37 9955 4083 04
|
37 9955 5083 08
|
|
Круглые фланцы
|
|
|
|
1-10-25;
|
2-10-25;
|
3-10-25
|
37 9941 4260 06
|
37 9941 5203 00
|
|
1-15-25;
|
2-15-25;
|
3-15-25
|
37 9941 4261 05
|
37 9941 5204 10
|
|
1-20-25;
|
2-20-25;
|
3-20-25
|
37 9941 4262 04
|
37 9941 5205 09
|
|
1-25-25;
|
2-25-25;
|
3-25-25
|
37 9941 4263 03
|
37 9941 5206 08
|
|
1-32-25;
|
2-32-25;
|
3-32-25
|
37 9941 4264 02
|
37 9941 5207 07
|
|
1-40-25;
|
2-40-25;
|
3-40-25
|
37 9941 4265 01
|
37 9941 5208 06
|
|
1-50-25;
|
2-50-25;
|
3-50-25
|
37 9941 4266 00
|
37 9941 5209 05
|
|
1-65-25;
|
2-65-25;
|
3-65-25
|
37 9941 4267 10
|
37 9941 5210 01
|
|
1-80-25;
|
2-80-25;
|
3-80-25
|
37 9941 4268 09
|
37 9941 5211 00
|
|
1-100-25;
|
2-100-25;
|
3-100-25
|
37 9941 4269 08
|
37 9941 5212 10
|
|
1-125-25;
|
2-125-25;
|
3-125-25
|
37 9941 4270 04
|
37 9941 5213 09
|
|
1-150-25;
|
2-150-25;
|
3-150-25
|
37 9941 4271 03
|
37 9941 5214 08
|
|
1-175-25;
|
2-175-25;
|
3-175-25
|
37 9941 4272 02
|
37 9941 5215 07
|
|
1-200-25;
|
2-200-25;
|
3-200-25
|
37 9941 4273 01
|
37 9941 5216 06
|
|
1-225-25;
|
2-225-25;
|
3-225-25
|
37 9941 4274 00
|
37 9941 5217 05
|
|
1-250-25;
|
2-250-25;
|
3-250-25
|
37 9941 4275 10
|
37 9941 5218 04
|
|
1-300-25;
|
2-300-25;
|
3-300-25
|
37 9941 4276 09
|
37 9941 5219 03
|
|
1-350-25;
|
2-350-25;
|
3-350-25
|
37 9941 4277 08
|
37 9941 5220 10
|
|
1-400-25;
|
2-400-25;
|
3-400-25
|
37 9941 4278 07
|
37 9941 5221 09
|
|
1-450-25;
|
2-450-25;
|
3-450-25
|
37 9941 4279 06
|
37 9941 5222 08
|
|
1-500-25;
|
2-500-25;
|
3-500-25
|
37 9941 4280 02
|
37 9941 5223 07
|
|
Квадратные фланцы
|
|
|
|
1-10-25;
|
2-10-25;
|
3-10-25
|
37 9955 4084 03
|
37 9955 5084 07
|
|
1-15-25;
|
2-15-25;
|
3-15-25
|
37 9955 4085 02
|
37 9955 5085 06
|
|
1-20-25;
|
2-20-25;
|
3-20-25
|
37 9955 4086 01
|
37 9955 5086 05
|
|
1-25-25;
|
2-25-25;
|
3-25-25
|
37 9955 4087 00
|
37 9955 5087 04
|
|
1-32-25;
|
2-32-25;
|
3-32-25
|
37 9955 4088 10
|
37 9955 5088 03
|
|
1-40-25;
|
2-40-25;
|
3-40-25
|
37 9955 4089 09
|
37 9955 5089 02
|
|
1-50-25;
|
2-50-25;
|
3-50-25
|
37 9955 4090 05
|
37 9955 5090 09
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством
химического и нефтяного машиностроения СССР
ИСПОЛНИТЕЛИ
М.И. Власов, О.Н. Шпаков, Р.И. Хасанов, О.И.
Федоров (руководитель темы), Б.В. Бурмистров, А.П. Келка, Н.С.
Сизова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановление Государственного
комитета СССР по стандартам от 20.05.80 № 2238
3. Срок первой проверки - 1991 г.; периодичность
проверки 5 лет
4. ВЗАМЕН ГОСТ 1268-67, ГОСТ 12834-67
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Переиздание (ноябрь 1989 г.) с Изменением № 1, утвержденным
в декабре 1987 г. (ИУС 4-88)
|
|
