ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ
СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 28759.2-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ

Конструкция и размеры

Steel flat welded flanges of vessels and apparatus.

Design and dimensions

ГОСТ
28759.2-90

Дата введения 01.01.92

Настоящий стандарт распространяется на стальные плоские приварные фланцы для сосудов и аппаратов диаметром от 400 до 4000 мм с условным давлением от 0,3 до 1,6 МПа при температуре рабочей среды от минус 70°С до плюс 300°С, предназначенных для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслей промышленности, и направлен на обеспечение взаимозаменяемости и унификации фланцев сосудов и аппаратов.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D₁, D₂, D₃, D₄, D₅; п. 1.4 в части показателя «Внутренний диаметр аппарата D» настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

1 - с гладкой уплотнительной поверхностью;

2 - с пазом;

3 - с шипом;

4 - с впадиной;

5 - с выступом;

6 - с гладкой уплотнительной поверхностью, облицованные листом из коррозионно-стойкой стали;

7 - с пазом, облицованные листом из коррозионно-стойкой стали;

8 - с шипом, облицованные листом из коррозионно-стойкой стали;

9 - с впадиной, облицованные листом из коррозионно-стойкой стали;

10 - с выступом, облицованные листом из коррозионно-стойкой стали;

11 - с гладкой уплотнительной поверхностью, наплавленные коррозионно-стойкой сталью;

12 - с пазом, наплавленные коррозионно-стойкой сталью;

13 - с шипом, наплавленные коррозионно-стойкой сталью;

14 - с впадиной, наплавленные коррозионно-стойкой сталью;

15 - с выступом, наплавленные коррозионно-стойкой сталью.

1.2. Конструкция и размеры фланцев должны соответствовать черт. 1-9 и табл. 1.

________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен S, но не менее 15 мм.

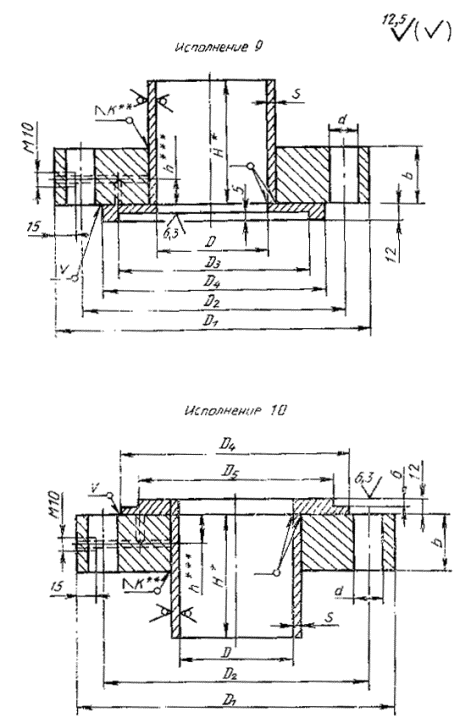

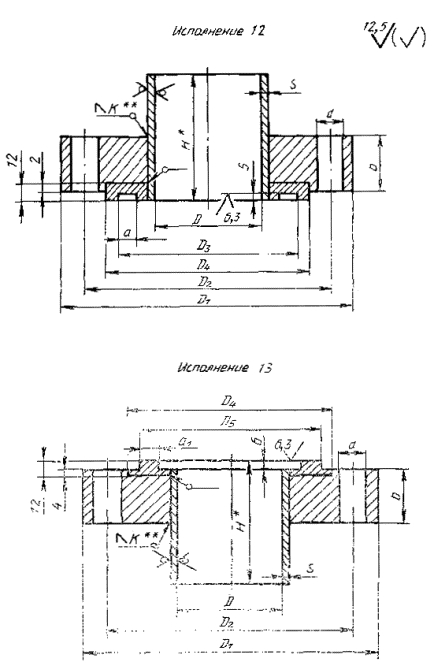

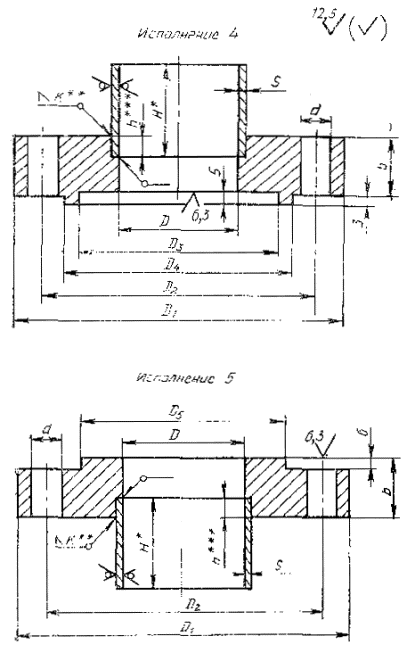

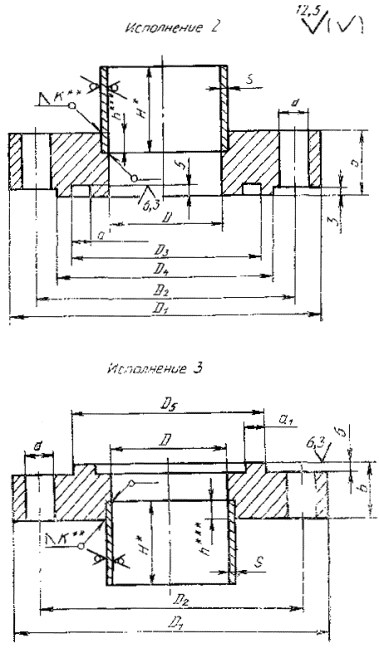

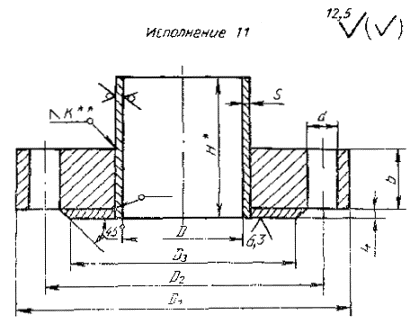

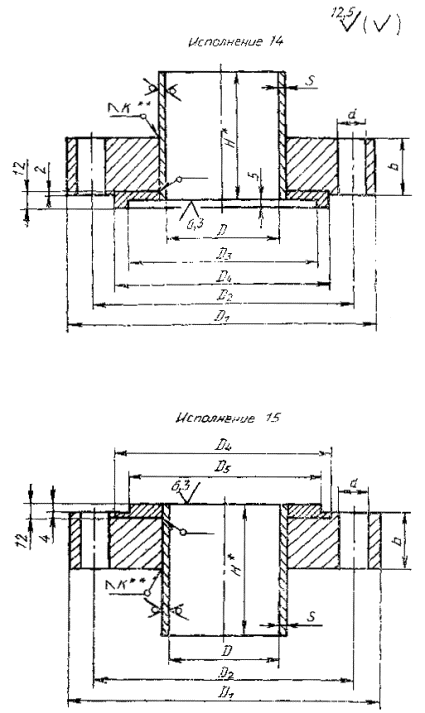

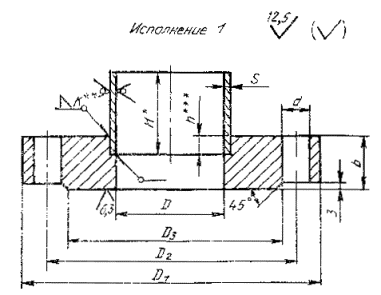

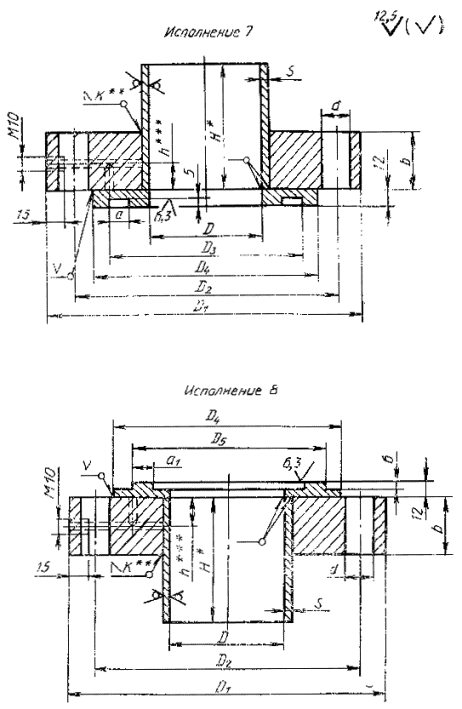

Черт. 1

________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен S, но не менее 15 мм.

Черт. 2

________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен S, но не менее 15 мм.

Черт. 3

__________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен .

**** Размер равен S, но не более 12 мм.

Черт. 4

__________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен .

Черт. 5

__________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен .

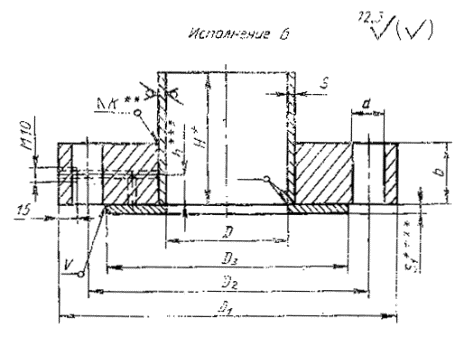

Черт. 6

__________

* Размер не менее 150 мм.

** Размер равен S.

Черт. 7

__________

* Размер не менее 150 мм.

** Размер равен S.

Черт. 8

__________

* Размер не менее 150 мм.

** Размер равен S.

Черт. 9

Таблица 1

Размеры, мм

Внутренний диаметр аппарата D	D₁	D₂	D₃	D₄	а	D₅	а₁	b	S	d	Болты, шпильки		Давление условное, МПа
Внутренний диаметр аппарата D	D₁	D₂	D₃	D₄	а	D₅	а₁	b	S	d	диаметр	количество	Давление условное, МПа
400	520	480	444	452	13,5	443	12	25	6	23	М20	16	0,6
	535	495	458	466		457		30	8			20	1,0
	535	495	458	466		457		35					1,6
(450)	570	530	494	502		493		25					0,6
	590	550	514	522		513		30				24	1,0
	590	550	514	522		513		40	10			24	1,6
500	620	580	544	552		543		25	8			20	0,6
	640	600	564	672		663		35	8			24	1,0
	640	600	564	672		663		40	10			24	1,6
(550)	670	630	594	602		593		25	8			20	0,6
	690	650	614	622		613		35	8			28	1,0
	690	650	614	622		613		40	10			28	1,6
600	720	680	644	652	14	643		25	8			20	0,3
	720	680	644	652		643		30	8			24	0,6
	740	700	664	672		663		35	10			28	1,0
	740	700	664	672		663		40	10			28	1,6
(650)	770	730	694	702	14	693	12	25	8	23	М20	24	0,3
	770	730	694	702		693		30	8			28	0,6
	790	750	714	722		713		35	10			32	1,0
	790	750	714	722		713		45	12			32	1,6
700	820	780	744	752		743		25	8			24	0,3
	820	780	744	752		743		35	8			28	0,6
	840	800	764	772		763		35	10			32	1,0
	840	800	764	772		763		50	12			32	1,6
800	920	880	842	852		841		25	8			28	0,3
	920	880	842	852		841		35	8			32	0,6
	945	905	866	876		865		40	10			40	1,0
	945	905	866	876		865		55	12			40	1,6
900	1030	990	952	962		951		30	8			32	0,3
	1030	990	952	962		951		35	8			36	0,6
	1045	1005	966	976		965		50	10			40	1,0
	1045	1005	966	976		965		60	12			40	1,6
1000	1130	1090	1052	1062	15,5	1050	13	30	8	23	М20	36	0,3
	1130	1090	1052	1062		1050		40	10			36	0,6
	1145	1105	1066	1076		1064		50	12			44	1,0
	1145	1105	1066	1076		1064		65	12			44	1,6
1100	1230	1190	1150	1162		1148		30	8			40	0,3
	1230	1190	1150	1162		1148		40	10			40	0,6
	1250	1210	1168	1180		1166		55	12			52	1,0
	1250	1210	1168	1180		1166		70	12			52	1,6
1200	1330	1,260	1248	1260		1246		35	8			44	0,3
	1330	1,260	1248	1260		1246		45	10			44	0,6
	1350	1310	1268	1280		1266		60	12			56	1,0
	1350	1310	1268	1280		1266		75	14			56	1,6
(1300)	1430	1390	1348	1360		1346		35	8			44	0,3
	1430	1390	1348	1360		1346		45	10			48	0,6
	1450	1410	1368	1380		1366		60	12			60	1,0
	1450	1410	1368	1380		1366		75	14			60	1,6
1400	1530	1490	1448	1460	15,5	1446	13,0	35	8	23	М23	48	0,3
	1530	1490	1448	1460		1446		50	10			52	0,6
	1550	1510	1470	1484		1468		60	14			68	1,0
	1550	1510	1470	1484		1468		80	14			68	1,6
(1500)	1630	1590	1548	1560	17	1545	14	35	8			52	0,3
	1630	1590	1548	1560		1545		55	10			56	0,6
	1650	1610	1570	1584		1568		65	14			68	1,0
	1680	1630	1582	1598		1580		80	16	27	М24	68	1,6
1600	1730	1690	1648	1660	17,5	1645		35	10	23	М20	60	0,3
	1730	1690	1648	1660		1645		55	10	23	М20	60	0,6
	1780	1730	1682	1696		1679		70	16	27	М24	68	1,0
	1780	1730	1682	1696		1679		85	16	27	М24	76	1,6
(1700)	1830	1790	1748	1760		1745		40	10	23	М20	64	0,3
	1830	1790	1748	1760		1745		60	10	23	М20	64	0,6
	1880	1830	1782	1795		1779		75	16	27	М24	80	1,0
	1880	1830	1782	1795		1779		90	16	27	М24	84	1,6
1800	1930	1890	1848	1860	17,5	1845	14	40	10	23	М20	64	0,3
	1930	1890	1848	1860		1845		60	10	23	М20	68	0,6
	1980	1930	1882	1896		1879		80	16	27	М24	84	1,0
	1980	1930	1882	1896		1879		95	16	27	М24	84	1,6
(1900)	.2030	1990	1946	1960		1943		45	10	23	М20	64	0,3
	.2030	1990	1946	1960		1943		65	12	23	М20	68	0,6
	2085	2035	1986	2000		1983		85	16	27	М24	84	1,0
	2085	2035	1986	2000		1983		96	18	27	М24	92	1,6
2000	2130	2090	2046	2060		2043		50	10	23	М20	68	0,3
	2130	2090	2046	2060		2043		70	12	23	М20	72	0,6
	2185	2135	2086	2100	21,5	2083	18	85	16	27	М24	84	1,0
	2185	2135	2086	2100	21,5	2083	18	100	18	27	М24	92	1,6
2200	2330	2290	22,46	2260	17,5	2243	14	55	10	23	М20	72	0,3
	2330	2290	22,46	2260	17,5	2243	14	70	12	23	М20	80	0,6
	2385	2335	2286	2300	21,5	2283	18	90	18	27	М24	88	1,0
	2385	2335	2286	2300	21,5	2283	18	100	20	27	М24	104	1,6
2400	2530	2490	2446	2460	17,5	2443	14	60	10	23	М20	80	0,3
	2530	2490	2446	2460	17,5	2443	14	80	12	23	М20	88	0,6
	2595	2540	2490	2505	21,5	2487	18	100	18	30	М27	92	1,0
	2610	2550	2496	2510	21,5	2493		130	20	33	М30	88	1,6
2600	2750	2705	2656	2670	22	2653		65	10	27	М24	84	0,3
	2750	2705	2656	2670		2653		95	12	27	М24	88	0,6
	2800	2745	2695	2710		2692		115	18	30	М27	96	1,0
2800	2950	2905	2856	2870		2853		65	12	27	М24	88	0,3
	2950	2905	2856	2870		2853		105	12	27	М24	92	0,6
	3000	2945	2895	2910		2892		120	20	30	М27	108	1,0
3000	3150	3105	3066	3070		3053		70	12	27	М24	92	0,3
	3150	3105	3066	3070		3053		115	12	27	М24	100	0,6
	3220	3160	3106	3120		3103		135	20	33	М30	96	1,0
3200	3350	3305	3256	3270		3253		80	12	27	М24	100	0,3
	3350	3305	3256	3270		3253		130	12	27	М24	108	0,6
	3420	3360	3306	3320	27	3303	23	145	20	33	М30	104	1,0
3400	3580	3520	3466	3480	22	3463	18	95	12	33	М20	88	0,3
3600	3780	3720	3666	3680		3663		105				92
3800	3980	3920	3866	3880		3863		115				96
4000	4180	4120	4066	4080	23	4063		125				104
Примечания: 1. При применении прокладки из фторопласта - 4 размер D₃ равен D₅ и размер а равен а+0,6. 2. Размеры, указанные в скобках, применять не рекомендуется.

Пример условного обозначения фланца исполнения 1 диаметром 1200 мм на условное давление 0,6 МПа при высоте втулки 150 мм из стали 20

Фланец 1-1200-0,6-150 Ст 20 ГОСТ 28759.2-90

то же, для фланца с прокладкой из фторопласта

Фланец 1-1200-0,6-150Ф Ст 20 ГОСТ 28759.2-90

При заказе фланца без втулки, высота втулки в обозначении не указывается.

1.3. Технические требования по ГОСТ 28759.5.

1.4. Масса фланцев указана в табл. 2 приложения.

1.5. Прокладки по ГОСТ 28759.6.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Масса фланцев и втулки

Внутренний диаметр аппарата, D, мм	Исполнение фланца								Втулка при Н=150	Давление условное, МПа
	1	2	3	4	5	6	7	8	Втулка при Н=150
	Масса, кг, не более
400	13,4	12,9	15,6	14,9	12,1	15,6	16,8	16,6	9,0	0,6
	18,7	18,1	20,9	20,3	17,3	21,4	22,5	21,9	12,0	1,0
	22,3	21,7	24,5	23,9	20,9	24,6	25,6	25,0	12,0	1,0
(450)	14,4	13,7	16,7	16,0	12,8	17,0	17,8	17,6	13,5	0,6
	21,6	21,0	24,1	23,4	20,1	24,9	26,2	25,3	13,5	1,0
	29,5	28,8	31,9	31,2	27,9	32,0	32,6	31,7	17,0	1,6
500	15,9	15,2	18,5	17,7	14,3	18,8	19,7	19,5	15,0	0,6
	28,5	27,7	31,2	30,3	26,7	31,5	33,0	32,0	15,0	1,0
	32,6	31,9	35,3	34,5	30,9	35,4	36,0	35,0	18,8	1,6
(550)	17,5	16,7	20,3	19,4	15,7	20,6	21,6	21,4	16,5	0,6
	30,8	29,9	33,7	32,8	28,9	34,1	35,6	34,6	16,5	1,0
	35,2	34,4	38,1	37,2	33,4	38,2	38,8	37,8	20,7	1,6
600	19,0	18,2	22,1	21,2	17,1	22,5	23,5	23,3	17,9	0,3
	23,2	22,3	26,3	25,3	21,3	26,0	27,1	26,9	17,9	0,6
	33,0	32,1	36,2	35,2	31,0	37,0	37,6	36,5	22,5	1,0
	38,3	37,4	41,5	40,5	36,3	41,5	42,2	41,1	22,5	1,6
(650)	20,3	19,3	23,6	22,5	18,2	24,0	25,1	24,8	19,5	0,3
	24,8	23,8	28,0	27,0	22,6	27,8	28,9	28,7	19,5	0,6
	35,3	34,3	38,6	37,6	33,1	39,5	40,2	39,0	24,4	1,0
	46,2	45,2	49,5	48,5	44,0	48,9	48,5	47,3	29,4	1,6
700	21,8	20,8	25,3	24,3	19,6	25,8	27,0	26,7	20,9	0,3
	31,8	30,8	35,3	34,3	29,6	34,4	35,6	35,3	20,9	0,6
	38,0	36,9	41,5	40,4	35,7	42,5	43,3	42,0	26,2	1,0
	55,8	43,7	59,4	58,3	53,5	57,6	57,2	55,9	31,6	1,6
800	24,6	23,5	28,6	27,4	22,0	28,9	30,4	30,2	23,8	0,3
	35,9	34,8	39,9	38,8	33,3	38,7	40,2	39,9	23,8	0,6
	51,5	50,4	55,7	54,5	48,8	55,9	57,1	55,4	29,9	1,0
	72,3	71,2	76,5	75,3	69,6	73,5	73,3	71,6	36,0	1,6
900	37,7	36,4	42,2	40,9	34,8	42,6	44,8	43,8	26,9	0,3
	44,5	43,2	49,0	47,7	41,5	48,5	50,6	49,7	26,9	0,6
	74,1	72,8	78,7	77,4	71,1	76,7	78,1	76,1	33,6	1,0
	89,5	88,2	94,1	92,8	86,5	89,4	89,2	87,2	40,5	1,6
1000	41,5	39,9	46,7	45,1	38,2	47,0	49,2	48,4	29,8	0,3
	56,7	55,1	01,8	60,2	53,4	60,2	61,1	60,3	37,3	0,6
	80,9	79,3	86,2	84,6	77,5	83,8	83,4	81,5	44,9	1,0
	107,5	105,9	112,8	111,2	104,2	105,9	105,5	103,6	44,9	1,6
1100	45,3	43,6	51,0	49,3	41,6	51,1	53,7	52,9	32,7	0,3
	61,8	60,2	67,5	65,8	58,1	65,4	66,7	65,9	41,0	0,6
	101,5	99,9	107,4	105,7	97,7	103,5	103,3	101,0	49,3	1,0
	131,6	129,9	137,5	135,8	127,7	128,6	128,4	125,1	49,3	1,6
1200	58,4	56,6	64,7	62,9	54,3	63,4	66,1	65,4	35,7	0,3
	76,4	74,6	82,6	80,8	72,3	78,6	79,9	79,1	44,7	0,6
	121,1	119,3	127,5	125,6	117,0	121,4	121,2	118,7	53,8	1,0
	152,8	151,0	159,2	157,4	148,7	146,1	143,9	141,4	62,8	1,6
(1300)	63,4	61,5	70,2	68,2	59,0	68,8	71,7	71,0	38,6	0,3
	82,3	80,4	89,1	87,1	77,9	84,7	86,1	85,3	48,4	0,6
	130,7	128,7	137,6	135,6	126,2	130,9	130,8	128,0	58,2	1,0
	164,9	162,9	171,8	169,8	160,4	157,6	155,2	152,3	68,0	1,6
1400	68,0	65,9	75,3	73,2	63,3	73,7	76,9	76,1	41,6	0,3
	99,2	97,1	106,4	104,3	94,4	99,9	101,5	100,6	52,0	0,6
	138,5	136,5	145,8	143,7	133,8	138,4	136,2	132,8	73,2	1,0
	188,6	186,6	195,9	193,8	183,9	178,7	176,5	173,1	73,2	1,6
(1500)	72,5	70,1	80,5	78,1	67,5	78,6	81,9	81,4	44,6	0,3
	117,5	115,0	125,5	123,0	112,4	116,4	117,8	117,3	55,8	0,6
	162,2	159,9	170,2	167,8	157,3	159,4	156,9	153,7	78,4	1,0
	142,9	240,6	252,0	249,7	236,7	234,8	229,2	224,4	89,7	1,6
1600	75,4	72,7	83,9	81,3	70,0	82,2	83,6	83,2	59,5	0,3
	124,9	122,1	133,4	130,7	119,4	123,7	125,1	124,7	59,5	0,6
	225,2	222,5	234,9	232,4	218,6	223,0	216,2	211,6	95,6	1,0
	273,8	271,1	283,5	281,0	267,2	262,0	255,3	250,6	95,6	1,6
(1700)	93,0	90,1	102,0	99,2	87,2	98,1	99,5	99,2	63,2	0,3
	145,4	142,4	154,4	151,6	139,6	142,1	143,5	143,1	63,2	0,6
	254,1	251,1	264,4	261,6	247,0	248,3	240,8	236,0	101,5	1,0
	306,6	303,7	316,9	314,1	299,6	290,7	283,3	278,4	101,5	1,6
1800	98,7	95,6	108,3	105,3	92,6	104,1	105,6	105,2	66,9	0,3
	153,6	150,4	163,1	160,1	147,4	150,0	151,5	151,1	66,9	0,6
	287,5	284,4	298,3	295,5	280,1	277,7	270,1	264,9	107,4	1,0
	344,7	341,7	355,6	352,7	337,3	324,2	316,6	311,4	107,4	1,6
1900	119,0	115,9	129,2	126,2	112,4	122,0	124,1	123,6	70,6	0,3
	175,6	172,4	185,7	182,6	169,0	166,5	166,4	106,0	84,8	0,6
	335,3	332,1	346,8	343,8	327,4	322,8	314,4	308,3	113,3	1,0
	372,1	368,9	383,6	380,6	364,2	348,5	336,1	330,0	127,6	1,6
2000	140,4	137,1	151,1	148,0	133,5	141,0	143,2	142,8	74,3	0,3
	199,7	196,4	210,4	207,3	192,8	187,3	187,1	186,7	89,2	0,6
	353,7	349,4	367,0	362,6	345,4	340,5	330,8	326,5	119,3	1,0
	414,5	410,1	427,8	423,4	406,2	385,2	371,1	366,9	134,3	1,8
2200	171,4	167,8	183,1	179,7	163,8	169,3	171,7	171,2	81,7	0,3
	218,8	215,2	230,6	227,1	211,2	205,1	204,9	204,5	93,1	0,6
	411,5	406,7	426,1	421,3	402,5	389,1	373,5	368,9	147,6	1,0
	451,0	446,2	465,6	460,7	441,9	414,1	393,8	389,2	164,0	1,6
2400	204,7	200,7	217,4	213,7	196,4	193,4	202,0	201,5	89,1	0,3
	274,6	270,6	287,3	283,6	266,3	252,4	252,2	251,7	107,0	0,6
	570,4	565,2	587,8	582,5	559,1	542,2	523,4	516,0	160,9	1,0
	737,4	732,1	754,8	749,4	726,1	668,9	644,3	637,5	178,9	1,6
2600	277,9	272,1	294,3	288,6	267,9	273,2	275,3	275,7	96,5	0,3
	411,2	405,5	427,7	422,0	401,3	380,6	378,0	379,5	115,8	0,6
	676,0	670,3	693,8	688,2	664,8	626,3	606,5	599,3	174,2	1,0
2800	297,2	291,0	314,8	308,8	286,5	289,1	287,4	287,9	124,8	0,3
	492,1	485,9	509,7	503,7	481,4	450,8	449,0	449,6	124,8	0,6
	753,6	747,4	772,7	766,7	741,5	685,8	657,7	649,9	208,5	1,0
3000	344,8	338,2	363,7	357,2	333,4	331,7	329,8	330,4	133,6	0,3
	577,9	571,3	596,8	590,3	566,5	524,7	522,8	523,4	133,6	0,6
	1015,7	1009,0	1037,3	1030,7	1001,7	930,2	896,4	885,8	223,9	1,0
3200	442,7	415,6	442,8	435,8	410,5	399,1	397,1	397,8	142,5	0,3
	698,3	691,2	718,4	711,4	686,1	627,2	625,2	625,8	142,5	0,6
	1162,1	1152,9	1187,5	1178,0	1147,2	1054,9	1016,9	1010,0	238,0	1,0
3400	649,4	641,9	673,4	666,1	633,8	617,0	614,9	613,1	151,4	0,3
3600	763,0	755,0	788,4	780,6	746,5	718,0	715,7	713,7	160,3	0,3
3800	884,9	876,4	911,6	903,4	867,5	826,1	823,7	821,6	169,1	0,3
4000	1011,7	1002,9	1039,9	1031,2	993,5	937,9	935,4	933,2	178,0	0,3

Продолжение табл. 2

Внутренний диаметр аппарата, D, мм	Исполнение фланца							Втулка при Н=150	Давление условное, МПа
	9	10	11	12	13	14	15	Втулка при Н=150
	Масса, кг, не более
400	16,3	17,2	12,4	15,6	15,4	15,5	15,5	9,0	0,6
	21,7	22,9	17,1	20,9	20,3	20,5	20,7	12,0	1,0
	24,8	26,0	20,2	24,1	23,4	23,7	23,9	12,0	1,6
(450)	17,3	18,3	13,0	16,3	16,2	16,3	16,2	13,5	0,6
	25,1	26,7	19,8	24,4	23,4	23,8	24,1	13,5	1,0
	31,5	33,1	26,2	30,6	29,7	30,1	30,3	17,0	1,6
500	19,2	20,3	14,4	18,1	18,0	18,0	18,0	15,0	0,6
	31,8	33,5	25,9	31,0	29,9	30,3	30,7	15,0	1,0
	34,8	36,5	28,9	33,8	32,8	33,2	33,5	18,8	1,6
(550)	21,0	22,2	15,8	19,8	19,7	19,8	19,7	16,5	0,6
	34,3	36,2	27,9	33,5	32,3	32,8	33,1	16,5	1,0
	37,6	39,4	31,2	36,4	35,4	35,8	36,1	20,7	1,6
600	22,9	24,2	17,2	21,5	21,4	21,5	21,4	17,9	0,3
	26,5	27,7	20,8	25,1	25,0	25,1	25,0	17,9	0,6
	36,3	38,3	29,4	35,0	34,0	34,4	34,7	22,5	1,0
	40,8	42,9	33,9	39,6	38,6	39,0	39,3	22,5	1,6
(650)	24,4	25,8	18,3	22,9	22,8	22,9	22,8	19,5	0,3
	28,2	29,6	22,1	26,7	26,6	26,7	26,6	19,5	0,6
	38,8	41,0	31,3	37,4	36,3	36,7	37,1	24,4	1,0
	47,0	49,2	39,6	45,3	44,5	44,8	45,0	294	1,6
700	26,3	27,7	19,7	24,7	24,6	24,7	24,6	20,9	0,3
	34,9	36,3	28,3	33,3	33,2	33,3	33,2	20,9	0,6
	41,7	44,0	33,7	40,2	39,0	39,5	39,9	26,2	1,0
	55,6	58,0	47,7	53,8	52,9	53,3	53,5	31,6	1,0
800	39,8	31,2	22,1	27,8	27,7	27,9	27,6	23,8	0,3
	39,5	40,9	31,9	37,6	37,5	37,7	37,3	23,8	0,6
	55,2	57,9	45,6	53,5	51,8	52,6	52,9	29,9	1,0
	71,4	74,1	61,8	69,3	68,0	68,6	68,8	36,0	1,6
900	43,4	45,6	34,1	41,6	40,6	41,1	41,1	26,9	0,3
	49,3	51,5	39,9	47,4	46,5	47,0	46,9	26,9	0,6
	75,9	78,9	65,2	74,1	72,2	73,0	73,3	33,6	1,0
	87,0	90,0	76,3	84,7	83,2	83,9	84,1	40,6	16
1000	47,9	50,2	37,5	45,6	44,9	45,3	45,2	29,8	0,3
	59,8	62,1	49,4	57,0	56,7	56,9	56,7	37,3	0,6
	81,2	84,4	69,4	78,4	77,1	77,7	77,8	44,9	1,0
	103,3	106,5	91,5	100,5	99,2	99,8	99,9	44,9	1,6
1100	52,4	54,7	40,8	49,8	49,0	49,6	49,1	32,7	0,3
	65,4	67,7	53,8	62,2	61,9	62,3	61,6	41,0	0,6
	100,8	104,3	87,2	97,8	95,6	96,9	96,8	49,3	1,0
	125,9	129,4	112,3	122,9	121,0	122,0	121,9	49,3	1,6
1200	64,9	67,2	52,4	61,9	61,3	61,8	61,2	35,7	0,3
	78,6	80,9	66,1	75,1	74,9	75,3	74,2	44,7	0,6
	118,5	122,3	103,7	115,2	113,1	114,2	114,1	53,8	1,0
	141,2	145,0	126,4	137,3	135,7	136,6	136,3	62,8	1,6
(1300)	70,4	72,9	56,9	67,2	66,5	67,1	66,4	38,6	0,3
	84,7	87,2	71,2	80,9	80,7	81,1	80,2	48,4	0,6
	127,8	131,9	111,8	124,2	122,0	123,2	123,0	58,2	1,0
	152,2	156,4	136,3	148,1	146,3	147,3	147,0	68,0	1,6
1400	75,4	78,1	60,9	72,0	71,3	71,9	71,2	41,6	0,3
	100,0	102,7	85,5	95,9	95,7	96,1	95,2	52,0	0,6
	132,7	137,2	115,1	128,3	125,8	127,3	126,7	73,2	1,0
	173,1	177,5	155,4	168,6	166,2	167,7	167,1	73,2	1,6
(1500)	80,5	83,4	65,0	76,4	76,2	76,7	75,9	44,6	0,3
	116,5	119,4	101,0	111,9	112,1	112,3	111,3	55,8	0,6
	153,4	158,2	134,5	148,5	146,2	147,6	147,0	78,4	1,0
	224,6	230,2	202,0	219,4	215,7	217,8	217,3	89,7	1,6
1600	82,3	85,3	65,8	77,2	77,6	77,9	76,6	59,5	0,3
	123,8	126,8	107,3	118,7	119,1	119,4	118,2	59,5	0,6
	211,5	217,7	188,1	206,0	202,5	204,5	204,1	95,6	1,0
	250,6	256,7	227,1	245,0	241,5	243,5	243,1	95,6	1,6
(1700)	98,2	101,3	80,7	92,7	93,3	93,5	92,2	63,2	0,3
	142,1	145,3	124,6	136,7	137,2	137,4	136,1	63,2	0,6
	235,9	242,5	211,3	230,0	226,5	228,4	228,2	101,5	1,0
	278,3	284,9	253,7	272,4	268,9	270,8	270,6	101,5	1,6
1800	104,2	107,5	85,7	98,4	98,2	99,2	97,8	66,9	0,3
	150,1	153,4	131,6	144,3	144,8	145,1	143,7	66,9	0,6
	264,9	271,8	238,6	258,6	254,7	256,9	256,5	107,4	1,0
	311,4	318,3	285,1	305,1	301,2	303,4	303,0	107,4	1,6
1900	122,8	125,8	102,9	116,5	117,0	117,6	115,5	70,6	0,3
	165,1	168,1	145,2	157,9	159,2	159,5	157,1	84,8	0,6
	308,4	316,2	279,9	301,1	297,2	299,8	299,7	113,3	1,0
	330,0	337,8	301,5	322,7	318,6	320,9	320,5	127,6	1,6
2000	141,8	145,0	120,9	135,2	135,8	136,4	134,2	74,3	0,3
	185,8	188,9	164,9	178,2	179,5	179,8	177,3	89,2	0,6
	325,4	333,6	295,4	317,7	314,8	316,3	316,2	119,3	1,0
	165,7	373,9	335,8	357,1	355,0	356,2	355,8	134,3	1,0
2200	170,2	173,7	147,2	162,9	163,5	164,2	161,8	811,7	0,3
	203,4	206,9	180,5	195,1	196,6	196,9	194,1	98,1	0,6
	367,7	376,7	334,9	358,2	355,9	357,2	356,7	147,6	1,0
	387,9	396,9	355,1	377,3	375,9	376,9	376,1	164,0	1,6
2400	200,4	204,1	175,4	192,5	193,1	193,8	191,2	89,1	0,3
	250,6	154,4	225,6	241,5	243,1	243,5	240,5	107,0	0,6
	515,5	526,8	475,7	506,0	501,1	503,5	503,9	160,9	1,0
	636,4	647,8	596,6	625,8	621,8	623,8	623,9	178,9	1,6
2600	273,3	279,0	242,6	264,2	265,4	265,5	263,7	96,5	0,3
	377,0	382,8	346,3	366,7	368,8	368,6	366,4	115,8	0,6
	598,2	610,1	556,3	587,7	582,5	585,2	582,3	174,2	1,0
2800	285,3	291,5	252,2	274,2	276,5	276,2	273,8	124,8	0,3
	446,9	453,1	413,9	435,8	438,1	437,9	435,4	124,8	0,6
	648,9	661,7	603,8	636,1	631,7	634,2	633,8	208,5	1,0
3000	327,6	334,2	292,2	315,7	318,2	317,9	315,3	133,6	0,3
	520,6	527,2	485,2	508,7	511,1	510,9	508,3	133,6	0,6
	884,8	900,8	832,6	872,4	864,7	868,3	869,5	223,3	1,0
3200	394,8	40,1,8	357,1	382,0	384,7	384,4	381,7	142,5	0,3
	622,8	629,9	585,2	610,1	612,8	612,5	609,7	142,5	0,6
	1006,6	1023,6	951,1	991,4	987,6	989,0	990,3	238,0	1,0
3400	610,3	619,9	563,7	598,0	597,5	598,4	596,8	151,4	0,3
3600	710,8	72,1,0	661,6	697,8	697,3	698,3	696,5	160,3	0,3
3800	818,5	829,2	766,6	804,8	804,2	805,3	803,4	169,1	0,3
4000	930,0	941,3	875,4	915,6	914,9	916,1	914,1	178,0	0,3
Примечания: 1. Массы фланцев рассчитаны при плотности 7,85 г/см³. 2. Размеры, указанные в скобках, применять не рекомендуется.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. РАЗРАБОТЧИКИ

Г.В. Мамонтов, А.Г. Вихман, С.И. Зусмановская, И.Е. Зейде, Б.С. Вольфсон, Н.П. Анисова, С.Н. Черкасова, А.М. Бубакин, Т.В. Булчинская, Т.Е. Бабкина, В.А. Заваров, В.И. Рачков, Н.С. Ананьева, Л.П. Перцев, В.В. Проголаев, В.В. Стогний, Л.П. Гапонова, Т.П. Голубова

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2976

4. Срок проверки стандарта - 1997г.

Периодичность проверки - 5 лет

5. ВЗАМЕН ОСТ 26-426-79

СОДЕРЖАНИЕ

1. Конструкция и размеры.. 1

ПРИЛОЖЕНИЕ Справочное Масса фланцев и втулки. 8

		Крупнейшая бесплатная информационно-справочная система онлайн доступа к полному собранию технических нормативно-правовых актов РФ. Огромная база технических нормативов (более 150 тысяч документов) и полное собрание национальных стандартов, аутентичное официальной базе Госстандарта. GOSTRF.com - это более 1 Терабайта бесплатной технической информации для всех пользователей интернета. Все электронные копии представленных здесь документов могут распространяться без каких-либо ограничений. Поощряется распространение информации с этого сайта на любых других ресурсах. Каждый человек имеет право на неограниченный доступ к этим документам! Каждый человек имеет право на знание требований, изложенных в данных нормативно-правовых актах!
