ОТРАСЛЕВОЙ СТАНДАРТ ШТУЦЕРА
ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ С ПЛОСКИМИ ФЛАНЦАМИ С ВПАДИНОЙ. Конструкция и размеры. ОСТ 26-02-2042 ОТРАСЛЕВОЙ СТАНДАРТ

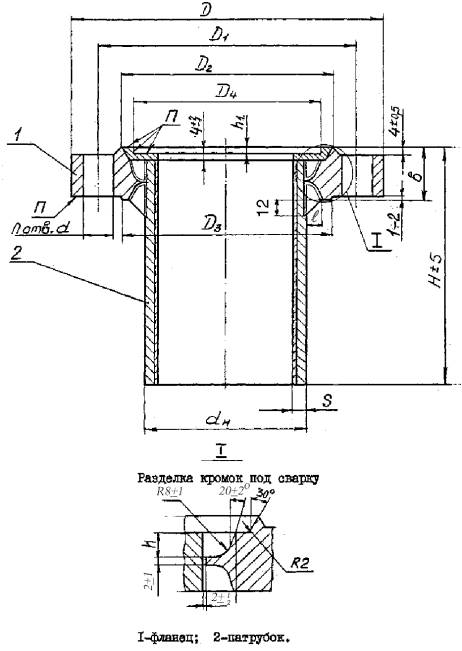

Приказом МИНХИММАШ,а от 197 г. № срок действия с 01.01 1981 г. до 01.01.1993г. (Измененная редакция, Изм. № 2). Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на штуцера из двухслойных сталей с плоскими приварными фланцами с наплавленной уплотнительной поверхностью с впадиной на условный проход Ду от 150 до 600 мм, условное давление Ру 16 и 2,5 МПа (16 и 25 кгс/см2) и температуру от минус 60 до 475°С. (Измененная редакция, Изм. № 1). 2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в табл. 1-2. 3. Материал, технические требования и маркировка штуцеров по ОСТ 26-02-2053. (Измененная редакция, Изм. № 1). Ру 1,6 МПа (16 кгс/см2) Размеры в мм
Примечание. К табл. 1-2. Ду 450 мм применять только для люка. (Измененная редакция, Изм. № 1). Ру 2,5 МПа (25 кгс/см2) Размеры в мм
(Измененная редакция, Изм. № 1). Пример условного обозначения штуцера Ду 150 мм на Ру 2,5 МПа, Н=187 мм, патрубок из стали ВСтЗсп + 12Х18Н10Т, фланец из стали 20К: Штуцер 150-2,5-187-1б-2 ОСТ 26-02-2042 ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Министерством химического и нефтяного машиностроения СССР от 16.07.1979 г. 2. РАЗРАБОТЧИКИ: А.Ю. Пролесковский, М.И. Байбакова 3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8138505 от 11.09.1979 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
(Измененная редакция, Изм. № 2). |
