ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
ПЛАНКИ ПРЯМОУГОЛЬНЫЕ ВЫСОТОЙ 45 мм С УСТАНОВОЧНЫМ
ОТВЕРСТИЕМ ДИАМЕТРОМ 45 и 50 мм УНИВЕРСАЛЬНО-СБОРНЫХ ПРЯМОУГОЛЬНЫХ НАКЛАДНЫХ
КОНДУКТОРОВ С ПАЗАМИ 12 мм
Конструкция и размеры.
ГОСТ 20210-74
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПЛАНКИ
ПРЯМОУГОЛЬНЫЕ ВЫСОТОЙ 45 мм С УСТАНОВОЧНЫМ ОТВЕРСТИЕМ ДИАМЕТРОМ 45 и 50 мм
УНИВЕРСАЛЬНО-СБОРНЫХ ПРЯМОУГОЛЬНЫХ НАКЛАДНЫХ КОНДУКТОРОВ С ПАЗАМИ 12 мм
Конструкция и размеры.
45 mm high
rectangular straps with 45 and 50 mm dia. adjusting hole of universal
rectangular assembly drilling jigs with 12 mm slots.
Design
and dimensions
|
ГОСТ
20210-74
|
Постановлением Государственного комитета стандартов Совета Министров
СССР от 12 сентября 1974г. № 2138 срок действия установлен
с 01.01.76
до 01.01.81
Несоблюдение стандарта преследуется по закону

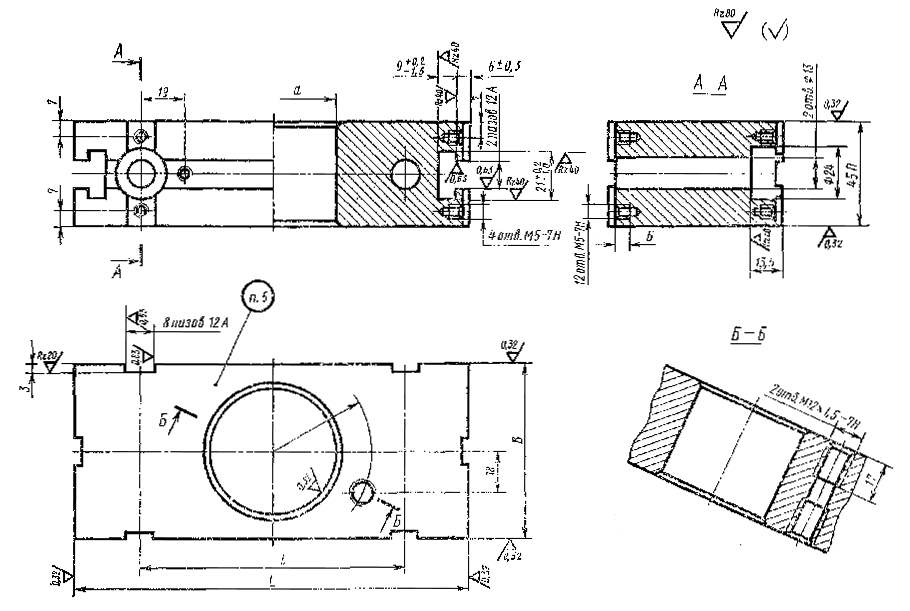

1. Конструкция и размеры планок должны соответствовать указанным на
чертеже и в таблице.
Размеры в мм
|
Обозначение
планок
|
Применяемость
|
В
|
L
|
l
(пред. откл. +0,03)
|
r
|
d
(пред. откл. по A1)
|
Масса, кг
|
|
Прел. откл. по П
|
|
7033-1251
|
|
60
|
120
|
60
|
35
|
45
|
1,62
|
|
7033-1252
|
|
90
|
180
|
120
|
43
|
50
|
4,15
|
Пример
условного обозначения прямоугольной плавки размером L=120 мм:
Планка 7033-1251 ГОСТ 20210-74
2. Материал - сталь марки 12ХН3А по ГОСТ 4543-71.
3. Цементировать на глубину 0,8... 1,2 мм, кроме резьбовых отверстий;
твердость - HRC 58...62.
4. Остальные технические требования - по ГОСТ 14607-70.
5. Маркировать: обозначение планки, обозначение стандарта, товарный знак
предприятия-изготовителя и год изготовления.
