ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ
ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
Конструкция и размеры
Self-tapping raised
countersunk head and sharpening
end screws for metals and plastics.
Construction and dimensions
|
ГОСТ
11651-80*
Взамен
ГОСТ 10620-63,
ГОСТ 11651-65,
в части винтов
с заостренным концом
|
Постановлением Государственного комитета СССР по стандартам от 30
декабря 1980 г. № 6110 срок введения установлен
с 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий
стандарт распространяется на самонарезающие винты с полупотайной головкой и
заостренным концом для металла и пластмассы класса точности В с номинальным
диаметром резьбы от 2,5 до 8 мм.
2. Конструкция и

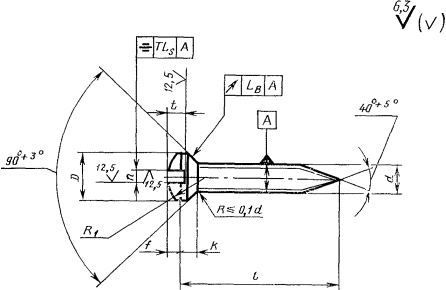

размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

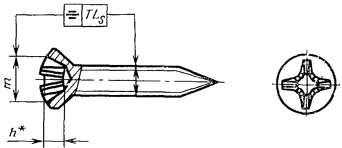

Исполнение 1
Исполнение
2
_____________
* Размер для справок.
Таблица
1
Размеры в мм
|
Номинальный диаметр резьбы d
|
2,5
|
3
|
4
|
5
|
6
|
8
|
|
Шаг резьбы Р
|
1,25
|
1,75
|
2,0
|
2,5
|
3,5
|
|
Диаметр головки D
|
Номин.
|
4,7
|
5,6
|
7,4
|
9,2
|
11,0
|
14,5
|
|
Пред. откл. по h 14
|
-0,30
|
-0,36
|
-0,43
|
|
Высота головки, К,
не более
|
1,50
|
1,65
|
2,20
|
2,50
|
3,00
|
4,00
|
|
Высота сферы f »
|
0,60
|
0,75
|
1,00
|
1,25
|
1,50
|
2,00
|
|
Радиус сферы головки R1
»
|
5,4
|
6,0
|
8,0
|
9,4
|
12,0
|
15,0
|
|
Ширина шлица h
|
Номин.
|
0,6
|
0,8
|
1,0
|
1,2
|
1,6
|
2,0
|
|
Не менее
|
0,66
|
0,86
|
1,06
|
1,26
|
1,66
|
2,06
|
|
Не более
|
0,80
|
1,00
|
1,20
|
1,51
|
1,91
|
2,31
|
|
Глубина шлица t
|
Не менее
|
1,0
|
1,2
|
1,6
|
2,0
|
2,4
|
3,2
|
|
Не более
|
1,2
|
1,45
|
1,9
|
2,3
|
2,8
|
3,7
|
|
Допуск биения в заданном направлении (2IT14)
|
0,60
|
0,72
|
0,86
|
|
Допуск симметричности шлица относительно стержня в
диаметральном выражении (2IT14)
|
0,50
|
0,60
|
0,72
|
|
Номер крестообразного шлица
|
1
|
2
|
3
|
|
Диаметр крестообразного шлица m, не более
|
3,0
|
3,3
|
4,6
|
5,3
|
7,2
|
8,7
|
|
Глубина крестообразного шлица h
|
1,50
|
1,80
|
2,10
|
2,85
|
3,20
|
4,65
|
|
Глубина вхождения калибра в крестообразный шлиц
|
Не более
|
1,6
|
1,9
|
2,4
|
3,1
|
3,7
|
5,2
|
|
Не менее
|
1,3
|
1,6
|
1,9
|
2,6
|
3,2
|
4,7
|
|
Недовод резьбы, не более
|
0,8
|
1,0
|
Примечание. Крестообразный шлиц - по ГОСТ 10753-80.
Таблица 2
мм
|
Длина винта l
|
Номинальный диаметр резьбы d
|
|
Номин.
|
Пред. откл. по js 17
|
2,5
|
3
|
4
|
5
|
6
|
8
|
|
6
|
± 0,75
|
|
|
-
|
-
|
-
|
-
|
|
8
|
|
|
|
-
|
-
|
-
|
|
10
|
|
|
|
|
-
|
-
|
|
12
|
± 0,90
|
|
|
|
|
|
-
|
|
14
|
|
|
|
|
|
-
|
|
16
|
|
|
|
|
|
|
|
(18)
|
|
|
Стандартные длины
|
|
|
20
|
± 1,05
|
-
|
|
|
|
|
|
|
(22)
|
-
|
-
|
|
|
|
|
|
25
|
-
|
-
|
|
|
|
|
|
30
|
-
|
-
|
|
|
|
|
|
35
|
± 1,25
|
-
|
-
|
|
|
|
|
|
40
|
-
|
-
|
-
|
|
|
|
|
45
|
-
|
-
|
-
|
|
|
|
|
50
|
-
|
-
|
-
|
-
|
|
|
|
|
|
|
|
|
|
|
|
Примечание. Длины l, заключенные в скобках, применять не рекомендуется.
Пример условного обозначения:
винта в
исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без
покрытия, с крупным шагом резьбы
Винт 5´30.01 ГОСТ 11651-80
То же, в
исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из
материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5´30.01.016 ГОСТ 11651-80
(Измененная редакция, Изм. № 1).
3. Технические требования,
резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ
10618-80.
4. Теоретическая
масса винтов указана в справочном приложении
1.
5. (Исключен, Изм. № 1).
Справочное
Теоретическая масса самонарезающих винтов
|
Длина винта l, мм
|
Номинальный диаметр резьбы d,
мм
|
|
2,5
|
3
|
4
|
5
|
6
|
8
|
|
Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг »
|
|
6
|
0,23
|
0,35
|
-
|
-
|
-
|
|
|
8
|
0,29
|
0,43
|
0,85
|
-
|
-
|
|
|
10
|
0,35
|
0,51
|
0,99
|
1,60
|
|
|
|
12
|
0,40
|
0,59
|
1,13
|
1,82
|
2,89
|
|
|
14
|
0,46
|
0,67
|
1,27
|
2,04
|
3,22
|
|
|
16
|
0,52
|
0,75
|
1,41
|
2,26
|
3,55
|
5,21
|
|
18
|
0,57
|
0,83
|
1,55
|
2,48
|
3,88
|
5,78
|
|
20
|
-
|
0,91
|
1,69
|
2,70
|
4,21
|
6,35
|
|
22
|
-
|
-
|
1,83
|
2,92
|
4,54
|
6,92
|
|
25
|
-
|
-
|
2,04
|
3,25
|
5,03
|
7,77
|
|
30
|
-
|
-
|
2,32
|
3,80
|
5,84
|
9,19
|
|
35
|
-
|
-
|
2,60
|
4,35
|
6,65
|
10,61
|
|
40
|
. -
|
|
-
|
4,90
|
7,46
|
12,03
|
|
45
|
-
|
-
|
-
|
5,45
|
8,27
|
13,45
|
|
50
|
-
|
-
|
-
|
-
|
9,08
|
14,87
|
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
|
|
