РЕКОМЕНДАЦИИ
ПО НАЗНАЧЕНИЮ АЭРОДИНАМИЧЕСКИХ
КОЭФФИЦИЕНТОВ ПРИ ОПРЕДЕЛЕНИИ
ВЕТРОВОЙ НАГРУЗКИ НА ПОКРЫТИЯ
ОДНОЭТАЖНЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
(к СНиП 2.01.07-85)
Москва 1992
Рекомендации по назначению аэродинамических коэффициентов при
определении ветровой погрузки на покрытия одноэтажных зданий промышленных
предприятий (к СНиП 2.01.
07-85).- М.: ЦНИИпромзданий, 1992.
Настоящие рекомендации разработаны в развитие п. 6.6 СНиП 2.01.07-85 институтом ЦННИпромзданий
(В.П. Брикса - Брестская лаборатория, А.Я.Розенблюм - отдел несущих конструкции
одноэтажных зданий) при участии ЦНИИСК им. Кучеренко (А.Н.Попов) на основе
результатов специально поставленных аэродинамических испытаний, проведенных с
целью уточнения значений аэродинамических коэффициентов при определении
ветровой нагрузки.
Для работников проектных и научно-исследовательских организаций в
области строительства.
Аэродинамические коэффициенты внешнего давления С
(соответствующие коэффициентам Се по СНиП 2.01.07-85), приведенные в настоящих
рекомендациях, следует использовать при определении ветровой нагрузки на
покрытия одноэтажных зданий промышленных предприятии, геометрические параметры
которых находятся в следующих пределах:
- угол между горизонтальной
плоскостью и покрытием a - от 3 до 10°;
- отношение высоты здания к
его пролету Н/L - от 0,3 до 0,6;
- отношение высоты фонаря к
пролету здания h/L- от 0,1 до 0,2;
- отношение пролета фонаря к
пролету здания а/L- от 0,3 до 0,5.
Рекомендуемые аэродинамические
коэффициенты С для покрытий одноэтажных зданий приведены на схемах 1-6.
Знак "плюс" у коэффициентов С соответствует направлению
давления ветра на соответствующую поверхность, знак "минус" - от
поверхности.
Для многопролетных зданий с
фонарными надстройками коэффициенты С следует определять по схеме 6,
принимая их для пятого, шестого и т.д. пролетов как дли четвертого пролета
схемы.
Промежуточные значения коэффициентов
С следует определять линейной интерполяцией.
Для наветренной, подветренной
и боковых стен здании, a также покрытий
многопролетных зданий без фонарных надстроек коэффициенты С следует
определять в соответствии с указаниями СНиП 2.01.07-85.
При расчете креплений
элементов в углах здания и по внешнему контуру покрытия следует учитывать
местное отрицательное давление ветра с коэффициентом С = -2,0,
распределенное вдоль поверхности на ширине 2,0 м.

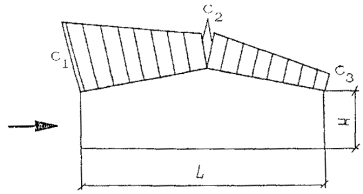

Схема 1
Таблица 1
|
А
|
Коэффициенты С
|
|
С1
|
С2
|
С3
|
|
0,3
|
-1,30
|
-0,50
|
-0,30
|
|
0,5
|
-1,25
|
-0,60
|
-0,35
|
|
0,6
|
-1,20
|
-0,65
|
-0,40
|
Схема 2
Таблица 2
|
H/L
|
h/L
|
a/L
|
Коэффициенты С
|
|
C1
|
C2
|
C3
|
C4
|
C5
|
|
0,3
|
0,1
|
0,3
|
-0,35
|
0
|
-0,95
|
-0,55
|
-0,35
|
|
0,5
|
-0,30
|
-0,05
|
-1,15
|
-0,55
|
-0,35
|
|
0,2
|
0,3
|
0,20
|
0,60
|
-0,70
|
-0,60
|
-0,40
|
|
0,5
|
0,25
|
0,55
|
-0,80
|
-0,65
|
-0,45
|
|
0,5
|
0,1
|
0,3
|
-0,60
|
-0,20
|
-0,85
|
-0,55
|
-0,35
|
|
0,5
|
-0,55
|
-0,25
|
-1,10
|
-0,60
|
-0,35
|
|
0,2
|
0,3
|
0
|
0,60
|
-0,70
|
-0,55
|
-0,40
|
|
0,5
|
0,10
|
0,50
|
-0,85
|
-0,65
|
-0,45
|
|
0,6
|
0,1
|
0,3
|
-0,85
|
-0,45
|
-0,85
|
-0,60
|
-0,40
|
|
0,5
|
-0,80
|
-0,60
|
-1,00
|
-0,60
|
-0,35
|
|
0,2
|
0,3
|
-0,15
|
0,60
|
-0,50
|
-0,60
|
-0,50
|
|
0,5
|
-0,05
|
0,45
|
-0,90
|
-0,65
|
-0,45
|

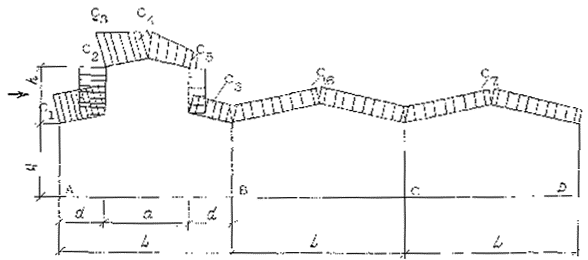

Схема 3
Для
покрытия здания коэффициенты давления С следует принимать
на
участке АВ по схеме
2;
на
участке ВС С6=-0,40;
на
участке СD С7 =-0,30.
Схема 4
Для покрытия здания
коэффициенты давления С следует принимать:
на участке АВ по схеме 1;
на участке ВС по табл. 3;
на участке СD С7 - -0,25.
Таблица 3
|
H/L
|
Коэффициенты
|
|
C4
|
C5
|
C6
|
|
0,3
|
-0,35
|
-0,30
|
-0,30
|
|
0,5
|
-0,45
|
-0,40
|
-0,30
|
|
0,6
|
-0,50
|
-0,45
|
-0,30
|
Схема 5
Для покрытия здания
коэффициенты давления С следует принимать:
на участке АВ по схеме 1;
на участке ВС по схеме 4;
на участке CD C7=-0,20, С8=
-0,30, С9=-0,25;
на участке DE С10=-0,20.

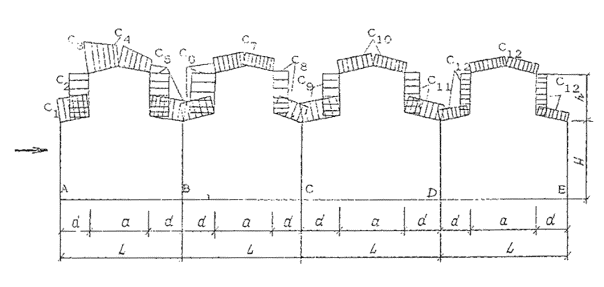

Схема 6
Для покрытия здания
коэффициенты давления С следует принимать:
на участке АВ по схеме 2;
на участке ВС С6=-0,35,
С7=-0,25, С8=-0,20;
на участке CD С9=-0,20, С10=-0,30,
С11=-0,20;
на участке DЕ С12=0,20.
|
|
