КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА, РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА

ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ

операционного контроля качества
строительно-монтажных и специальных работ
при возведении зданий и сооружений

01. ПРОИЗВОДСТВО ЗЕМЛЯНЫХ РАБОТ

ТР 94.01-99

МОСКВА-2000

Технический регламент операционного контроля качества разработан по 12 видам строительно-монтажных работ, каждый из которых издан отдельным томом:

1. Производство земляных работ (ТР 94.01-99)

2. Устройство оснований и возведение фундаментов (ТР 94.02-99)

3.1. Монтаж сборных бетонных и железобетонных конструкций при возведении подземной части зданий (ТР 94.03.1-99)

3.2. Монтаж сборных железобетонных конструкций при возведении надземной части зданий (ТР 94.03.2-99)

4. Строительство кирпичных зданий (ТР 04.04-99)

5. Монтаж санитарно-технических систем (ТР 94.05-99)

6. Производство отделочных работ (ТР 94.06-99)

7. Устройство кровель (ТР 94.07-99)

8. Устройство гидроизоляции подземной части зданий (ТР 94.08-99)

9. Теплоизоляции стыков соединений элементов наружных стеновых панелей (ТР 94.09-99)

10. Герметизация стыков наружных ограждающих конструкций (ТР 94.10-99)

11. Производство малярных и обойных работ (ТР 94.11-99)

12. Благоустройство территорий у строящихся зданий (ТР 94.12-99)

Технический регламент разработан ГУП "НИИМосстрой" (тома ТР 94.02-99, ТР 94.05-99 ... ТР 94.12-99)

- Белоусов Е. Д., д.т.н., профессор, директор; тел. (095) 147-40-03

- Белавин Ф. С., к.т.н., зам. директора по научной работе; тел. (095) 147-40-03

- совместно с ОАО ПКТИпромстрой: (тома ТР 94.01-99, ТР 94.03.1-99, ТР 94.03.2-99 и ТР 94.04-99)

Едличка С. Ю., к.т.н., генеральный директор; тел. (095) 214-33-28

Шахпаронов В. В., к.т.н., зам. генерального директора по научной части; тел. (095) 214-48-00

Ярымов Ю. А. гл. инженер проекта; тел. (095) 214-36-49

- с участием ГУ "Мосстройлицензия" Емельянов Ю. П., руководитель ГУ.

Технический регламент согласован с АО ХК "Главмосстрой", ОАО "Мосинжстрой", ГУ "Мосстройлицензия", ГУН "Мосстройсертификация" и утвержден Управлением экономической, научно-технической и промышленной политики в строительной отрасли.

СОДЕРЖАНИЕ

1. Общая часть. 2

2. Технический регламент операционного контроля качества разработки котлованов. 3

3. Технический регламент операционного контроля качества разработки траншей. 8

4. Технический регламент операционного контроля качества устройства обратных засыпок. 13

5. Технический регламент операционного контроля качества устройства насыпей. 18

6. Технический регламент операционного контроля качества вертикальных планировок. 22

7. Технический регламент операционного контроля качества геодезического обеспечения производства земляных работ. 26



Правительство Москвы

Комплекс архитектуры, строительства, развития и реконструкции города

Технологический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений

01. Производство земляных работ

ТР 94.01-99

1. ОБЩАЯ ЧАСТЬ

1.1. Технический регламент операционного контроля качества производства земляных работ составлен с целью обеспечения нормативного уровня качества земляных сооружений и повышения надежности оснований возводимых объектов в московском строительном комплексе.

1.2. Регламент распространяется на разработку котлованов и траншей, устройство обратных засыпок, насыпей и вертикальных планировок, а также геодезические работы при устройстве земляных сооружений при строительстве новых, реконструкции и расширении объектов жилого и общественного назначения.

1.3. Регламент предназначен для производственного персонала строек (прорабов, мастеров, бригадиров), осуществляющего операционный самоконтроль качества земляных работ, специалистов и специальных служб строительных организаций или привлекаемых со стороны для проведения ведомственного контроля качества, органов Госархстройнадзора, выполняющих инспекционные проверки, а также инженерно-технических работников при осуществлении технического надзора заказчика за качеством работ.

1.4. Регламент разработан в соответствии с требованиями к качеству земляных работ и организации контроля, предъявляемыми СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.01.01-85* "Организация строительного производства"; СНиП 3.01.03-84 "Геодезические работы в строительстве",

Разработан:

ОАО ПКТИпромстрой и
ГУП "НИИМосстрой"

Утвержден:

Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли

А. И. Воронин

Дата введения в действие:

"30" июня 2000 г.

СНиП 2.02.01-83* "Основания зданий и сооружений", СНиП III-4-80* "Техника безопасности в строительстве", а также "Правил организации подготовки и производства земляных и строительных работ в г. Москве" (утвержден Правительством Москвы Постановлением № 207 от 17.03.98 г.).

1.5. В соответствии с видами работ, перечисленными в п. 1.2, по каждому из них приводятся:

- контролируемые параметры и средства контроля, включающие величины предельных отклонений, метод и объем контроля, средства измерения;

- регламент операционного контроля, осуществляемого в процессе производственного контроля с перечнем контролируемых операций при входном, операционном и приемочном контроле качества земляных работ;

- обязательные организационно-технологические правила, которые необходимо соблюдать при подготовке и проведении строительных работ.

1.6. При организации и проведении контроля необходимо:

- проверять надежность закрепления разбивочных знаков, определяющих положение осей сооружений в плане, реперов, а также обноски и перенесение на нее осей зданий и сооружений;

- учитывать места расположения в котлованах, траншеях и вблизи них эксплуатируемых коммуникаций и проверять выполнение мер по обеспечению сохранности действующих коммуникаций и находящихся вблизи зданий и сооружений.

2. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА РАЗРАБОТКИ КОТЛОВАНОВ

2.1 ОБЩИЕ ПОЛОЖЕНИЯ.

1. Настоящий регламент распространяется на разработку котлованов под фундаменты зданий и сооружений, размеры которых устанавливаются проектом.

2. Регламент содержит контролируемые параметры (объем контроля), методы и средства контроля, состав и содержание производственного контроля, а также обязательные организационно-технологические правила, соблюдение которых при производстве земляных работ обеспечивает требуемое качество устройства котлованов.

3. Регламент составлен на основе требований СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.01.01-85* "Организация строительного производства", СНиП III-4-80* "Техника безопасности в строительстве" и с учетом СНиП 2.02.01-83* "Основания зданий и сооружений" и "Правил организации подготовки и производства земляных и строительных работ в г. Москве (1998 г.)".

4. При устройстве котлованов под фундаменты в непосредственной близости от существующих зданий и сооружений следует руководствоваться "Организационно-технологическими правилами строительства (реконструкции) объектов в стесненных условиях существующей городской застройки" (Управление развития Генплана г. Москвы, 1998 г.).


2.2 КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И СРЕДСТВА КОНТРОЛЯ.

Табл. 1

№ п/п

Параметры

Величина предельных отклонений

Метод и объем контроля

Средства измерений

1.

Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных и вечномерзлых грунтах) при черновой разработке ("А")

а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями.

Для экскаваторов с механическим приводом по видам рабочего оборудования:



Измерительный, точки измерений устанавливаются случайным образом; число измерений на принимаемый участок должно быть не менее:

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ,2Н-ЗЛ;

рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ



драглайн

+ 25 см

20





прямого копания

+ 10 см

15





обратная лопата

+ 15 см

10





Для экскаваторов с гидравлическим приводом

+ 10 см

10





б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и другим специальным оборудованием доя планировочных работ, экскаваторами-планировщиками

+ 5 см

5





в) бульдозерами

+ 10 см

15





г) скреперами

+ 10 см

10



2.

Отклонения отметок дна выемок в местах устройства фундаментов и укладки конструкций при окончательной разработке или после доработки недоборов и восполнения переборов ("Б")

± 5 см

Измерительный, в местах изменения отметок, поворотов и примыканий траншей, расположения колодцев не реже чем через 50 м и не менее 10 измерений на принимаемый участок

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ.

3.

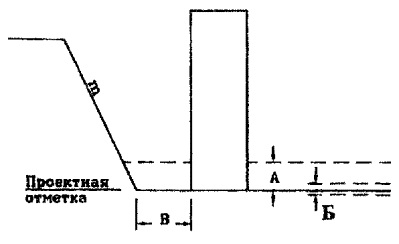

Расстояние между поверхностью откоса и боковой поверхностью возводимого в выемке сооружения (кроме искусственных оснований трубопроводов, коллекторов и пр.) при необходимости передвижения людей в пазухе ("В")

не менее 0,6 м в свету

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ

4.

Наибольшая крутизна откосов, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды), в том числе в грунтах, осушенных с помощью искусственного водопонижения ("m")

В соответствии с п. 5 обязательных организационно-технологических правил настоящего регламента

5.

Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее 5 м при гидрологических условиях и видах грунтов, не предусмотренных в п.5 раздела 2.4

Устанавливается проектом

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ

6.

Максимальная глубина выемок с вертикальными стенками без креплений в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений

Допускается на глубину не более: 1 м - в насыпных, песчаных и крупнообломочных грунтах; 1,25 м - в супесях; 1,5 м - в суглинках и глинах

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

7.

Наибольшая высота вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха ниже минус 2°С

Допускается увеличивать по сравнению с установленной в п.6 на величину глубины промерзания грунта, но не более чем до 2 м.

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

8.

Количество уступов и местных углублений в пределах котлована под жилые дома:



Отношение высоты уступа к его длине должно быть:

1:2 - в глинистых грунтах

1:3 - в песчаных

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

в скальных грунтах

не более 3

в прочих грунтах

не более 5

9.

Вид и характеристики вскрытого грунта естественных оснований под фундаменты и земляные сооружения

Должны соответствовать проекту. Не допускается размыв, размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см

Технический осмотр всей поверхности основания



10.

Состояние откосов и дна котлована

Не допускается сосредоточенная фильтрация, вынос грунта и оплывание откосов

Визуальное наблюдение ежедневно



11.

Разработка котлованов в просадочных и набухающих грунтах

Допускается после отвода поверхностных вод из котлована и прилегающей территории, размеры которой превышают с каждой стороны размеры разрабатываемой выемки поверху на величину: для просадочных грунтов не менее величины просадочной толщи, указанной в проекте, а при отсутствии указаний в проекте на 15 м при I типе и 25 м при II типе грунтовых условий по просадочности; для набухающих грунтов не менее 15м

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

2.3 РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА РАЗРАБОТКИ КОТЛОВАНОВ.

Табл. 2

Вид контроля (стадия)

Входной

Операционный

Приемочный

Контролируемые операции

Определение охранной зоны

Наличие на местности знаков закрепления створов осей и нивелирных реперов

Правильность выноса осей и контура котлована, а также обносок и переноса на них осей зданий

Правильность высотных отметок поверхности

Наличие и комплектность проекта производства работ

Выполнение мероприятий по отводу поверхностных и грунтовых вод

Наличие технических решений по обеспечению сохранности существующих зданий и сооружений, находящихся в непосредственной близости

Вертикальные отметки дна котлована с учетом черновой разработки

Вертикальные отметки дна котлована с учетом окончательной разработки

Размеры котлована в плане по низу и по верху

Состояние откосов

Контроль за деформацией зданий и сооружений, находящихся в непосредственной близости

Организация отвода поверхностных вод

Соответствие грунта основания проекту

Размеры котлована в плане

Вертикальные отметки дна котлована

Качество восполнения переборов

Качество откосов

Горизонтальность дна котлована

Объем контроля

Сплошной

Сплошной и выборочный

Сплошной

Метод контроля

Визуальный

Инструментальный

Визуальный

Инструментальный и технический осмотр

Инструментальный и технический осмотр

Освидетельствование скрытых работ



Акт на скрытые работы

Привлекаемые специалисты

Геодезист

Геодезист

Геодезист

Операции, контролируемые строительной лабораторией





























+



+


2.4 ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА РАЗРАБОТКИ КОТЛОВАНОВ.

1. Выемки в грунтах, кроме валунных, скальных и элювиальных, меняющих свои свойства под влиянием атмосферных воздействий, следует разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания.

Допускается разработка выемок в два этапа: черновая - с отклонением + 25 см и окончательная (непосредственно перед возведением конструкции) с отклонением отметок дна выемок в местах устройства фундаментов и укладки конструкций ±5 см.

2. Доработку недоборов до проектной отметки следует производить с сохранением природного сложения грунтов оснований.

3. Восполнение переборов в местах устройства фундаментов должно быть выполнено местным грунтом с уплотнением до плотности грунта естественного сложения основания.

4. Способ восстановления оснований, нарушенных в результате промерзания, затопления, а также переборов глубиной более 50 см, должен быть согласован с проектной организацией.

5. Наибольшую крутизну откосов котлованов, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды), в том числе в грунтах, осушенных с помощью искусственного водопонижения, следует принимать в соответствии со следующими показателями:

Виды грунтов

Крутизна откоса (отношение его высоты к заложению) при глубине выемки, не более (м)

1,5

3

5

Насыпные неуплотненные

1:0,67

1:1

1:1,25

Песчаные и гравийные

1:0,5

1:1

1:1

Супесь

1:0,25

1:0,67

1:0,85

Суглинок

1:0

1:0,5

1:0,75

Глина

1 :0

1:0,25

1:0,5

Примечание:

1. При напластовании различных видов грунта крутизну откосов для всех пластов надлежит назначать по наиболее слабому виду грунта.

2. При высоте откосов более 5 м в однородных грунтах их крутизну следует принимать по расчету.

6. При необходимости разработки выемок в непосредственной близости и ниже подошвы фундаментов существующих зданий и сооружений, проектом должны быть предусмотрены технические решения по обеспечению их сохранности, выполнение которых должно быть проверено при осуществлении контроля.

7. Перед началом производства земляных работ необходимо обеспечить отвод поверхностных и подземных вод с помощью временных или постоянных устройств, не нарушая при этом сохранность существующих сооружений.

8. Разработку элювиальных грунтов, меняющих свои свойства под влиянием атмосферных воздействий, следует осуществлять, оставляя защитный слой, величина которого и допускаемая продолжительность контакта вскрытого основания с атмосферой устанавливается проектом. Защитный слой удаляется непосредственно перед началом возведения сооружения.

9. Разработка выемок в пределах охранных зон допускается при наличии письменного разрешения эксплуатирующих организаций.

10. При производстве работ в зоне существующей застройки строительная организация, производящая разрытие, обязана выполнить работы, обеспечивающие безопасный проезд спецавтотранспорта и движение пешеходов, а также обеспечивать сохранность объектов ближайшей застройки.

11. Котлованы, разрабатываемые на улицах, проездах, во дворах, а также местах, где происходит движение людей или транспорта, должны быть ограждены защитными ограждениями с учетом требований ГОСТ 23407-78. На ограждение необходимо установить предупредительные надписи и знаки, а в ночное время - сигнальное освещение.

12. Должностное лицо, ответственное за производство земляных работ, обязано во время их производства постоянно находиться на строительной площадке.

13. Котлованы, разработанные в зимнее время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости откосов или креплений.

14. Разработку котлована следует производить при наличии проекта производства земляных работ, согласованного со всеми заинтересованными организациями.

15. При осуществлении операционного контроля качества необходимо учитывать разработанную систему инженерного мониторинга строящегося здания и ближайших сооружений, обеспечить контроль за выполнением мероприятий, связанных с производством земляных работ.

3. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА РАЗРАБОТКИ ТРАНШЕЙ

3.1 ОБЩИЕ ПОЛОЖЕНИЯ

1. Настоящий регламент распространяется на разработку траншей под фундаменты зданий и сооружений и другие подземные конструкции, а также для укладки трубопроводов.

2. Регламент содержит контролируемые параметры (объем контроля), методы и средства контроля, состав и содержание производственного контроля, а также обязательные организационно-технологические правила, соблюдение которых при производстве земляных работ обеспечивает требуемое качество устройства траншей.

3. Регламент составлен на основе требований СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.01.01-85* "Организация строительного производства", СНиП III-4-80* "Техника безопасности в строительстве" с учетом СНиП 2.02.01-83* "Основания зданий и сооружений" и "Правил организации подготовки и производства земляных и строительных работ в г. Москве (1998 г.)".

4. При производстве земляных работ по устройству траншей в непосредственной близости от существующих зданий и сооружений следует руководствоваться "Организационно-технологическими правилами строительства (реконструкции) объектов в стесненных условиях существующей городской застройки" (Управление развития Генплана г. Москвы, 1998 г.).


3.2 КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И СРЕДСТВА КОНТРОЛЯ.

Таблица 1

№ п/п

Параметры

Величина предельных отклонений

Метод и объем контроля

Средства измерений

1.

Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных и вечномерзлых грунтах) при черновой разработке ("А"):

а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями.



Измерительный, точки измерений устанавливаются случайным образом; число измерений на принимаемый участок должно быть не менее:

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ;

рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

Для экскаваторов с механическим приводом по видам рабочего оборудования:



драглайн

+ 25 см

20



прямая лопата

+ 10 см

15



обратная лопата

+ 15 см

10



Для экскаваторов с гидравлическим приводом

+ 10 см

10



б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и другим специальным оборудованием для планировочных работ, экскаваторами-планировщиками

+ 5 см

5



в) бульдозерами

+ 10 см

15



г) скреперами

+ 10 см

10



2.

Отклонения отметок дна выемок в местах устройства фундаментов и укладки конструкций при окончательной разработке или после доработки недоборов и восполнения переборов ("Б")

± 5 см

Измерительный, по углам к центру котлована, на пересечениях осей здания, в местах изменения отметок, поворотов и примыканий траншей, расположения колодцев не менее чем через 50 м и не менее 10 измерений на принимаемый участок

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ.

3.

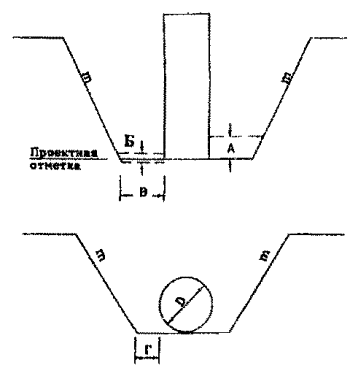

Минимальная ширина траншеи должна приниматься в проекте наибольшей из числа величин, удовлетворяющих следующим требованиям:









под ленточные фундаменты и другие подземные конструкции

Должна включать ширину конструкции с учетом опалубки, толщины изоляции и креплений с добавлением 0,2 м с каждой стороны

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.



под трубопроводы, кроме магистральных, с откосами 1:0,5 и круче (без учета креплений при стыковом соединении): плетями или отдельными секциями при наружном диаметре труб, D, м, при сварном соединении









до 0,7 включительно

D+03, но не менее 0,7





свыше 0,7

1,5 D

то же на участках, разрываемых траншейными экскаваторами под трубопроводы диаметром до 219 мм, укладываемые без пуска людей в траншеи (узкотраншейный метод)

D+0,2

то же, на участках трубопровода, пригружаемого железобетонными пригрузами или анкерными устройствами

2,2D

то же, на участках трубопровода, пригружаемого с помощью нетканных синтетических материалов;

1,5D

Отдельными трубами при наружном диаметре труб, D, м, включительно при сварном соединении:



до 0,5

D+0,5

от 0,5 до 1,6

D+0,8

от 1,6 до 3,5

D+1,4

при раструбном соединении:



до 0,5

D+0,6

от 0,5 до 1,6

D+1,0

от 1,6 до 3,5

D+1,4

При муфтовом, фланцевом, фальцевом, для всех труб и раструбном для керамических труб



до 0,5

D+0,8

от 0,5 до 1,6

D+1,2

от 1,6 до 3,5

D+1,4

(при параллельной укладке нескольких трубопроводов в одной траншее расстояние от крайних труб до стенок траншей определяется требованиями настоящей таблицы, а расстояние между трубами устанавливается проектом)



Под трубопроводы, кроме магистральных, с откосами положе 1:0,5 при укладке отдельными трубами

не менее наружного диаметра трубы с добавлением 0,5 м

при укладке плетями

то же, с добавлением 0,3 м

под трубопроводы на участках кривых вставок

не менее двукратной ширины траншеи на прямолинейных участках

при устройстве искусственных оснований под трубопроводы, кроме грунтовых подсыпок, коллекторы и подземные каналы,

не менее ширины основания с добавлением 0,2 м с каждой стороны

разрабатываемые одноковшовыми экскаваторами:



в песках и супесях

не менее ширины режущей кромки с добавлением 0,15 м

в глинистых грунтах

то же, с добавлением 0,1 м

в разрыхленных скальных и мерзлых грунтах, разрабатываемых траншейными экскаваторами.

то же, с добавлением 0,4 м

не менее номинальной ширины копания

4.

Минимальная ширина траншей при укладке магистральных трубопроводов: для трубопроводов диаметром 700 мм для трубопроводов диаметром 700 мм и более

D+0,3м

1,5D

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

5.

Ширина вскрытия полос дорог и городских проездов принимается: при бетонном покрытии или асфальтовом покрытии по бетонному основанию

на 10 см больше ширины траншеи по верху с каждой стороны с учетом креплений

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

при других конструкциях дорожных покрытий

на 25 см





6.

Отклонения от проектного продольного уклона дна траншеи под безнапорные трубопроводы, водоотводных канав и других выемок с уклонами.

не должна превышать ±0,0005

Измерительный, в местах поворотов, примыканий, расположения колодцев и т.д., но не менее чем через 50 м

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ;

рулетки измерительные, типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

7

Наибольшая крутизна откосов траншей, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды), в том числе в грунтах, осушенных с помощью искусственного водопонижения ("m")

В соответствии с п. 5 обязательных организационно-технологических правил настоящего регламента

8.

Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее 5 м при гидрологических условиях и видах грунтов, не предусмотренных в п. 5 раздела 3.4 должны устанавливаться проектом







9.

Максимальная глубина выемок с вертикальными стенками, без креплений в нескальных и незамерзших грунтах, выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину не более;

1 м - в насыпных песчаных и крупнообломочных грунтах;

1,25 м - в супесях;

1,5 м - в суглинках и глинах

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

10.

Наибольшая высота вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха ниже минус 2°С

Допускается увеличивать по сравнению с установленной в п.9 на величину глубины промерзания грунта, но не более чем до 2 м

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

11.

Количество уступов и местных углублений в пределах:



Отношение высоты уступа к его длине должно быть



в скальных грунтах

не более 3

в прочих грунтах

не более 5

1:2 - в глинистых грунтах

1:3 - в песчаных грунтах

12.

Вид и характеристики вскрытого грунта естественных оснований под фундаменты

Должны соответствовать проекту. Не допускается размыв, размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см

Технический осмотр всей поверхности основания



13.

Состояние откосов и дна траншеи

Не допускается сосредоточенная фильтрация, вынос грунта и оплывание откосов

Визуальное наблюдение ежедневно



14.

Деформация зданий и сооружений

Осадки не должны превышать величин, установленных СНиП 2.02.01-83

Нивелирование по маркам, установленным на здании или сооружении

Нивелиры в комплекте: НЗК, 2Н-10КЛ, 2Н-ЗЛ.

15.

Разработка траншей в просадочных, набухающих и других грунтах, меняющих свои свойства под влиянием атмосферной влаги и подземных вод

Только после отвода поверхностных вод из траншеи и прилегающей территории, размеры которой превышают с каждой стороны размеры разрабатываемой выемки по верху на величину:

для просадочных грунтов не менее величины просадочной толщи, указанной в проекте, а при отсутствии указаний в проекте на 15 м при I типе и 25 м при II типе грунтовых условий по просадочности

для набухающих грунтов не менее 15м

Измерительный

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

3.3 РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА РАЗРАБОТКИ ТРАНШЕЙ.

Табл. 2

Вид контроля (стадия)

Входной

Операционный

Приемочный

Контролируемые операции

Наличие геодезической разбивочной основы

Правильность выноса в натуру трасс коммуникаций (оси коммуникаций, разбивка смотровых колодцев, вводов в здания и т д.)

Правильность высотных отметок поверхности

Выполнение мероприятий по отводу поверхностных и грунтовых вод

Наличие и комплектность проекта производства работ

Наличие технических решений по обеспечению сохранности существующих зданий и сооружений, находящихся в непосредственной близости

Наличие технических решений, обеспечивающих пересечение с действующими коммуникациями

Вертикальные отметки дна траншей с учетом черновой разработки

Вертикальные отметки дна траншей с учетом окончательной разработки

Размеры траншеи по низу и по верху

Состояние откосов

Осадки зданий и сооружений, находящихся в непосредственной близости

Организация отвода поверхностных и грунтовых вод

Соблюдение заданного продольного уклона

Ширина вскрытия полос дорог и проездов в городских условиях

Вид и характеристика вскрытого грунта естественных оснований

Размеры траншеи по дну и по верху

Вертикальные отметки дна траншеи

Отклонение от проектного продольного уклона

Качество восполнения переборов

Качество откосов

Устройство искусственных оснований

Объем контроля

Сплошной

Сплошной и выборочный

Сплошной

Метод контроля

Визуальный

Инструментальный



Инструментальный

Инструментальный, визуальный

Освидетельствование скрытых работ



Акт на скрытые работы

Привлекаемые специалисты



Геодезист



Геодезист

Геодезист

Операции, контролируемые строительной лабораторией



+



+




3.4 ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА РАЗРАБОТКИ ТРАНШЕЙ

1. Выемки в грунтах, кроме валунных, скальных и элювиальных, меняющих свои свойства под влиянием атмосферных воздействий, следует разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания.

Допускается разработка выемок в два этапа: черновая - с отклонениями до +25 см и окончательная (непосредственно перед возведением конструкции) с отклонением отметок дна выемок в местах устройства фундаментов и укладки конструкций ± 5 см.

2. Доработку недоборов до проектной отметки следует производить с сохранением природного сложения грунтов оснований.

3. Восполнение переборов в местах устройства фундаментов и укладки трубопроводов должно быть выполнено местным грунтом с уплотнением до плотности грунта естественного сложения основания или малосжимаемым грунтом (модуль деформации не менее 20 МПа).

4. Способ восстановления оснований, нарушенных в результате промерзания, затопления, а также переборов глубиной более 50 см, должен быть согласован с проектной организацией.

5. Наибольшую крутизну откосов траншей, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды), в том числе в грунтах, осушенных с помощью искусственного водопонижения, следует принимать в соответствии со следующими показателями:

Виды грунтов

Крутизна откоса (отношение его высоты к заложению) при глубине выемки, не более (м)

1,5

3

5

Насыпные неуплотненные

1:0,67

1:1

1:1,25

Песчаные и гравийные

1:0,5

1:1

1:1

Супесь

1:0,25

1:0,67

1:0,85

Суглинок

1:0

1:0,5

1:0,75

Глина

1:0

1:0,25

1:0,5

Примечание:

1. При напластовании различных видов грунта крутизну откосов для всех пластов надлежит назначать по наиболее слабому виду грунта.

2. При высоте откосов более 5 м в однородных грунтах их крутизну следует принимать по расчету.

6. При необходимости разработки выемок в непосредственной близости и ниже подошвы фундаментов существующих зданий и сооружений, проектом должны быть предусмотрены технические решения по обеспечению их сохранности.

7. Перед началом производства земляных работ необходимо обеспечить отвод поверхностных и подземных вод с помощью временных или постоянных устройств, не допуская появления деформаций существующих сооружений.

8. Разработку элювиальных грунтов, меняющих свои свойства под влиянием атмосферных воздействий, следует осуществлять, оставляя защитный слой, величина которого и допускаемая продолжительность контакта вскрытого основания с атмосферой устанавливается проектом. Защитный слой удаляется непосредственно перед началом возведения сооружения.

9. Разработка выемок в пределах охранных зон допускается при наличии письменного разрешения эксплуатирующих организаций.

В случае обнаружения не указанных в проекте коммуникаций, подземных сооружений или обозначающих их знаков, земляные работы должны быть приостановлены, па место вызваны представители заказчика и организаций, эксплуатирующих обнаруженные коммуникации, и приняты меры по предохранению обнаруженных подземных устройств от повреждений. При невозможности установления владельца коммуникаций, вызываются представители префектуры.

10. При производстве работ в зоне существующей застройки строительная организация, производящая разрытие, обязана выполнить работы, обеспечивающие безопасный проезд спецавтотранспорта и движение пешеходов, а также обеспечивать сохранность близлежащих сооружений.

11. Траншеи, разрабатываемые на улицах, проездах, во дворах, а также местах, где происходит движение людей или транспорта, должны быть ограждены защитными ограждениями с учетом требований ГОСТ 23407-78. На ограждение необходимо установить предупредительные надписи и знаки, а в ночное время - сигнальное освещение.

12. Должностное лицо, ответственное за производство земляных работ, обязано во время их выполнения постоянно находиться на строительной площадке.

13. Траншеи, разработанные в зимнее время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости откосов или креплений.

14. При разработке грунтов, содержащих негабаритные включения, в проекте должны быть предусмотрены мероприятия по их разрушению или удалению за пределы площадки.

15. На улицах, проездах и тротуарах, имеющих усовершенствованное дорожное покрытие, траншеи разрабатываются в креплениях.

16. При пересечении разрабатываемых траншей с действующими коммуникациями, не защищенными от механических повреждений, разработка грунта землеройными машинами разрешается на следующих минимальных расстояниях:

для подземных и воздушных линий связи и электрических, магистральных трубопроводов и других коммуникаций, для которых существуют утвержденные правила охраны, в соответствии с требованиями этих правил;

для стальных сварных, керамических, чугунных и асбестоцементных трубопроводов, каналов и коллекторов при использовании гидравлических экскаваторов - 0,5 м от боковой поверхности и 0,5 м над верхом коммуникаций с предварительным их обнаружением с точностью до 0,25 м;

для прочих подземных коммуникаций и средств механизации, а также для валунных и глыбовых грунтов независимо от вида коммуникаций и средств механизации - 2 м от боковой поверхности и 1 м над верхом коммуникации с предварительным их обнаружением с точностью до 1 м;

на болотах и в грунтах текуче-пластичной консистенции механизированная разработка грунта не разрешается.

Оставшийся грунт должен разрабатываться с применением ручных безударных инструментов или специальных средств механизации.

17. Применение землеройных механизмов, ударных инструментов (ломы, кирки, клинья, пневматические инструменты и т.п.) вблизи действующих подземных коммуникаций и сооружений запрещается. При разработке траншей вскрытые подземные сооружения и коммуникации защищаются специальными коробами и подвешиваются.

18. При сооружении трубопроводов диаметром 1020 мм и более должна проводиться нивелировка дна траншеи по всей длине трассы:

на прямых участках через 50 м; на вертикальных кривых упругого масштаба через 10 м; на вертикальных кривых принудительного гнутья через 2 м; при сооружении трубопроводов диаметром менее 1020 мм только на сложных участках трассы, а также на переходах через железные и автомобильные дороги, овраги, ручьи, балки и другие преграды, на которые разрабатываются индивидуальные рабочие чертежи.

19. К моменту укладки трубопровода, дно траншеи должно быть выровнено в соответствии с проектом. Укладка трубопроводов в траншею, не соответствующую проекту, запрещается.

20. Разработку траншей следует производить при наличии проекта производства земляных работ.

4. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА УСТРОЙСТВА ОБРАТНЫХ ЗАСЫПОК.

4.1 ОБЩИЕ ПОЛОЖЕНИЯ.

1. Настоящий регламент распространяется на устройство обратных засыпок котлованов, траншей с уложенными трубопроводами, траншей с подземными каналами как в непросадочных грунтах, так и в просадочных, набухающих и других грунтах, меняющих свои свойства под влиянием атмосферной влаги и подземных вод,

2. Регламент содержит контролируемые параметры (объем контроля), методы и средства контроля, состав и содержание операционного контроля, а также обязательные организационно-технологические правила, соблюдение которых при производстве земляных работ обеспечивает требуемое качество устройства обратных засыпок.

3. Регламент составлен на основе требований СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.01.01-85* "Организация строительного производства", СНиП III-4-80* "Техника безопасности в строительстве" и "Правил организации подготовки и производства земляных и строительных работ в г. Москве (1998 г.)".

4. При устройстве обратных засыпок в непосредственной близости от существующих зданий и сооружений следует руководствоваться "Организационно-технологическими правилами строительства (реконструкции) объектов в стесненных условиях существующей городской застройки" (Управление развития Генплана г. Москвы, 1998 г.).

4.2 КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И СРЕДСТВА КОНТРОЛЯ

Таблица 1

№ п/п

Параметры

Величина предельных отклонений

Метод и объем контроля

Средства измерений

1.

Гранулометрический состав грунта, предназначенного для устройства обратных засыпок (при наличии специальных указаний в проекте)

Должен соответствовать проекту. Выход за пределы диапазона, установленного проектом, допускается не более чем в 20% определений.

Измерительный и регистрационный по указаниям проекта.

Градуированный ареометр для определения зернового состава грунтов. Ситовый метод.

2.

Содержание в грунте, предназначенном для устройства обратных засыпок:







а) древесины, волокнистых материалов, гниющего или легкосжимаемого строительного мусора;

Не допускается

Ежесменный, визуальный



б) растворимых солей в случае применения засоленных грунтов.

Количество не должно превышать указанного в проекте.

Измерительный, по указаниям проекта, но не менее чем одно определение на 10 тыс. куб. метров грунта.

Концентратомер кондукторометрический общепромышленного применения типа КВЧ.

3.

Содержание мерзлых комьев в обратных засыпках от общего объема отсыпаемого грунта:

Не должен превышать:

Визуальный, периодический (устанавливается в ППР)



а) для наружных пазух зданий и верхних зон траншей с уложенными коммуникациями;

20%





б) для пазух и подсыпок внутри зданий;

Не допускается





4.

Размер твердых включений, в т.ч. мерзлых комьев в обратных засыпках.

Не должны превышать 2/3 толщины уплотняемого слоя, но не более 30 см для обратных засыпок

То же



5.

Наличие снега и льда в обратных засыпках

Не допускается

То же



6.

Температура грунта, отсыпаемого и уплотняемого при отрицательной температуре воздуха.

Должна обеспечивать сохранение немерзлого или пластичного состояния грунта до конца его уплотнения

Измерительный, периодический (устанавливается в ППР)

Термометры бытовые ТБН-2; ТБН-3; ТБН-4

7.

Средняя по проверяемому участку плотность сухого грунта обратных засыпок.

Не ниже проектной, а при отсутствии в проекте указаний должна быть не ниже плотности, соответствующей контрольным значениям коэффициента уплотнения, приведенным в табл. 8 СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты". Допускаются значения плотности сухого грунта ниже проектных на 0.06 г/см3 в отдельных определениях, но не более, чем в 20% определений.

То же, объем устанавливается проверяющей организацией.

Прибор для предварительного уплотнения грунта типа ГГП-29. Плотнометр "СоюздорНИИ"

8.

Влажность грунта

В соответствии с проектом

С помощью взвешивания образцов по ГОСТ 5180-84



Примечание: Точки определения показателей характеристик грунта должны быть равномерно распределены по площади и глубине.


4.3 РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ОБРАТНЫХ ЗАСЫПОК

Табл. 2

Вид контроля

(стадия)

Входной

Операционный

Приемочный

Контролируемые операции

Наличие проекта производства работ

Физико-механические характеристики грунтов, предназначенных для засыпок

Готовность засыпаемых коммуникаций, сооружений, фундаментов

Гранулометрический состав грунта, предназначенного для засыпок

Содержание в грунте, предназначенном для засыпки, древесины, волокнистых материалов, гниющего строительного мусора и т.д.

Содержание мерзлых комьев в грунте, предназначенном для засыпки

Наличие твердых включений

Наличие снега и льда

Температура грунта

Плотность грунта обратных засыпок

Влажность грунта, предназначенного для засыпок

Толщина отсыпаемых слоев

Плотность грунта обратных засыпок

Наличие, полнота и правильность заполнения исполнительной и производственно-технологической документации

Объем контроля

Периодический

Метод контроля

Визуальный

Визуальный, измерительный

Визуальный, регистрационный

Освидетельствование скрытых работ



+



Операции, контролируемые строительной лабораторией



+



+



+

+



+




4.4 ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА УСТРОЙСТВА ОБРАТНЫХ ЗАСЫПОК.

1. В проекте должны быть указаны типы и физико-механические характеристики грунтов, предназначенных для обратных засыпок, и специальные требования к ним, требуемая степень уплотнения.

2. При использовании для засыпок грунтов, содержащих в допускаемых пределах твердые включения, последние должны быть равномерно распределены в отсыпаемом грунте.

3. При укладке грунта «насухо» уплотнение следует производить, как правило, при влажности W, которая должна быть в пределах:

AWO£W£BWO, где

WO - оптимальная влажность, определяемая в приборе стандартного уплотнения по ГОСТ 22733-77. Коэффициенты "А" и "В" следует принимать в следующих значениях

Тип грунта

Величина коэффициентов "А" и "В" при коэффициенте уплотнения "Кcom"

0,98

0,95

0,92

А

В

А

В

А

В

Пески крупные, средние, мелкие

Не ограничивается

Пески пылеватые

0,60

1,35

0,50

1,45

0,40

1,60

Супеси

0,80

1,20

0,75

1,35

0,56

1,40

Суглинки

0,85

1,15

0,80

1,20

0,70

1,30

Глины

0,90

1,10

0,85

1,15

0,75

1,20

4. Односторонняя засыпка пазух котлованов и траншей у свежевыложенных подпорных стен и фундаментов допускается после осуществления мероприятий, обеспечивающих устойчивость конструкций, при принятых условиях, способах и порядке засыпки.

5. Засыпку траншей с уложенными трубопроводами в непросадочных грунтах следует производить в две стадии. "А":

На первой стадии выполняется засыпка нижней зоны немерзлым грунтом, не содержащим твердых включений, размером свыше 1/10 диаметра асбестоцементных, пластмассовых, керамических и железобетонных труб на высоту 0,5 м над верхом трубы, и для прочих труб грунтом без включений размером свыше 1/4 их диаметра на высоту 0,2 м над верхом трубы с подбивкой пазух и равномерным послойным его уплотнением до проектной плотности с обеих сторон трубы. Стыки напорных трубопроводов засыпаются после проведения предварительных испытаний коммуникаций на прочность и герметичность в соответствии с требованиями СНиП 3.05.04-85.

На второй стадии выполняется засыпка верхней зоны траншеи грунтом, не содержащим твердых включений размером свыше диаметра трубы. При этом должна обеспечиваться сохранность трубопровода и плотность грунта, установленная проектом.

6. Засыпку траншей с непроходными подземными каналами в непросадочных грунтах следует производить в две стадии. "Б"

На первой стадии выполняется засыпка нижней зоны траншеи на высоту 0,2 м над верхом канала немерзлым грунтом, не содержащим твердых включений размером свыше 1/4 высоты канала, но не более 20 см, с послойным его уплотнением до проектной плотности с обеих сторон канала.

На второй стадии выполняется засыпка верхней зоны траншеи грунтом, не содержащим твердых включений размером свыше 1/2 высоты канала, при этом должна обеспечиваться сохранность канала и плотность грунта, установленная проектом.

7. Обратную засыпку траншей, на которые не передаются дополнительные нагрузки (кроме собственного веса грунта), можно выполнять без уплотнения грунта, но с отсыпкой по трассе траншеи валика, размеры которого следует определять с учетом последующей естественной осадки грунта. Наличие валика не должно препятствовать использованию территории в соответствии с ее назначением.

8. Траншеи и котлованы, кроме разрабатываемых в просадочных грунтах II типа, на участках пересечения с существующими дорогами и другими территориями, имеющими дорожное покрытие, следует засыпать на всю глубину песчаным галечниковым грунтом, отсевом щебня или другими аналогичными малосжимаемыми (модуль деформаций 20 МПа и более) местными материалами, не обладающими цементирующими свойствами, с уплотнением.

9. На участке пересечения траншей, кроме разрабатываемых в просадочных грунтах, с действующими подземными коммуникациями (трубопроводами, кабелями и др.), проходящими в пределах глубины траншей, должна быть выполнена подсыпка под действующие коммуникации немерзлым песком или другим малосжимаемым (модуль деформаций 20 МПа и более) грунтом по всему поперечному сечению траншеи на высоту до половины диаметра пересекаемого трубопровода (кабеля) или его защитной оболочки с послойным уплотнением грунта. Вдоль траншеи размер подсыпки по верху должен быть на 0,5 м больше с каждой стороны пересекаемого трубопровода (кабеля) или его защитной оболочки, а откосы подсыпки должны быть не круче 1:1.

Если проектом предусмотрены устройства, обеспечивающие неизменяемость положения и сохранность пересекаемых коммуникаций, обратная засыпка траншеи должна осуществляться согласно п.5 настоящего раздела.

10. Обратную засыпку (за исключением выполняемых в просадочных грунтах II типа) узких пазух, где невозможно обеспечить уплотнение грунта до требуемой плотности имеющимися средствами, следует выполнять только малосжимаемыми (модуль деформаций 20 МПа и более) грунтами с проливкой водой, если в проекте не предусмотрено другое решение.

11. Обратная засыпка траншей с магистральными трубопроводами производится в соответствии с правилами работ, установленными соответствующим СНиП.

Места установки запорной арматуры, тройников, контрольно-измерительных пунктов электрохимзащиты засыпаются после их установки и приварки катодных выводов.

12. При засыпке трубопроводов грунтом, содержащим комья, щебень, гравий и другие включения размером более 50 мм в поперечнике, изоляционное покрытие следует предохранять от повреждений мягким грунтом на толщину 20 см над верхней образующей трубы или устройством защитных покрытий, предусмотренных проектом.

13. Обратную засыпку выемок в грунтовых условиях II типа по просадочности, в том числе на пересечениях с действующими коммуникациями, а также под дорогами с покрытиями усовершенствованного типа, следует производить глинистыми грунтами с послойным уплотнением сразу после устройства фундаментов и коммуникаций. Использование дренирующих грунтов не допускается.

14. При обратной засыпке котлованов в набухающих грунтах следует применять ненабухающий грунт по всей ширине пазухи или в пределах прилегающего к конструкции вертикального демпфирующего слоя, поглощающего деформации набухания. Ширина демпфирующего слоя грунта устанавливается проектом.

15. Набухающий грунт допускается использовать для засыпки траншей с коммуникациями, а в местах наложения на них дорог и территорий с дорожным покрытием - только ненабухающий грунт.

5. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА УСТРОЙСТВА НАСЫПЕЙ.

5.1 ОБЩИЕ ПОЛОЖЕНИЯ.

1. Настоящий регламент распространяется на устройство насыпей различного типа и назначения, размеры которых устанавливают проектом.

2. Регламент содержит контролируемые параметры (объем контроля), методы и средства контроля, состав и содержание производственного контроля, а также обязательные организационно-технологические правила, соблюдение которых при производстве земляных работ обеспечивает требуемое качество устройства насыпей.

3. Регламент составлен на основе требований СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.01.01-85* "Организация строительного производства", СНиП III-4-80* "Техника безопасности в строительстве" и "Правил организации подготовки и производства земляных и строительных работ в г. Москве (1998 г.)".

5.2 КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И СРЕДСТВА КОНТРОЛЯ

Табл. 1

№ п/п

Параметры

Величина предельных отклонений

Метод и объем контроля

Средства измерений

1.

Гранулометрический состав грунта, предназначенного для устройства насыпей (при наличии специальных указаний в проекте)

Должен соответствовать проекту. Выход за пределы диапазона, установленного проектом, допускается не более чем в 20% определений.

Измерительный и регистрационный по указаниям проекта.

Градуированный ареометр для определения зернового состава грунтов. Ситовый метод.

2.

Содержание в грунте, предназначенном для устройства насыпей:







а) древесины, волокнистых материалов, гниющего или легкосжимаемого строительного мусора;

Не допускается

Ежесменный, визуальный



б) растворимых солей в случае применения засоленных грунтов.

Количество не должно превышать указанного в проекте.

Измерительный, по указаниям проекта, но не менее чем одно определение на 10 тыс. куб. метров грунта.

Концентратомер кондукторометрический общепромышленного применения типа КВЧ.

3.

Содержание мерзлых комьев в насыпях (кроме гидротехнических) от общего объема отсыпаемого грунта:

Не должен превышать:

Визуальный, периодический (устанавливается в ПНР)



а) для насыпей, уплотняемых укаткой;

20%

б) для насыпей, уплотняемых трамбованием;

30%

в) для насыпей, возводимых без уплотнения;

50%

4.

Размер твердых включений, в т.ч. мерзлых комьев, в насыпях.

Не должны превышать 2/3 толщины уплотняемого слоя, но не более 30см

То же



5.

Наличие снега и льда в насыпях

Не допускается

То же



6.

Температура грунта, отсыпаемого и уплотняемого при отрицательной температуре воздуха

Должна обеспечивать сохранение немерзлого или пластичного состояния грунта до конца его уплотнения

Измерительный, периодический (устанавливается в ППР)

Термометры бытовые ТБН-2; ТБН-3; ТБН-4

7.

Средняя по принимаемому участку плотность сухого грунта для дорожных, гидротехнических насыпей, грунтовых подушек под фундаменты

Не ниже проектной. Допускаются значения плотности сухого грунта ниже проектных не более, чем в 10% определений при летней отсыпке и в 20% при зимней отсыпке.

То же, по указаниям проекта, а при отсутствии указаний - ежесменно, но не реже, чем одно определение

на 300 м насыпи.

Прибор для предварительного уплотнения грунта типа ГГП-29.

Плотномер "СоюздорНИИ"

8.

Средняя по проверяемому участку плотность сухого грунта планировочных и других уплотняемых насыпей, для которых эта величина не задана проектом.

Не ниже плотности сухого грунта, соответствующей контрольным значениям коэффициента уплотнения, приведенным в табл. 8 СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".

Измерительный, объем устанавливается проверяющей организацией.

Прибор для предварительного уплотнения грунта типа ГГП-29.

Плотномер "СоюздорНИИ"

9.

Средняя по принимаемому участку плотность сухого грунта насыпных грунтовых оснований под полы.

Не ниже проектной. Допускаются значения плотности сухого грунта ниже проектных не более, чем в 20% определений.

То же, по указаниям проекта, но не реже, чем одно определение на 200 м2 основания при толщине подсыпки до 1 м или на 300 м подсыпки - при большей толщине.

Прибор для предварительного уплотнения грунта типа ГГП-29.

Плотномер "СоюздорНИИ"

10.

Степень влажности при устройстве насыпи из грунтов повышенной влажности.

Не более 0,85. Допускаются значения более 0,85 в отдельных измерениях, но не более чем в 20 % определений.

То же, по указаниям проекта, а при отсутствии таких указаний - ежесменно, но не менее одного определения на 300 м насыпи.

Влагомер ВПК-200

11.

Влажность грунта в теле насыпи.

Должна быть в пределах, установленных проектом. Допускаются отклонения значений влажности за пределы, установленные проектом, не более чем в 10% определений.

То же, по указаниям проекта, но не менее одного определения на 20-50 тыс. м3 насыпи

Влагомер ВПК-200

12.

Коэффициент фильтрации ядер, экранов, понуров и других противофильтрационных элементов насыпей

Должен соответствовать проекту. Допускаются отклонения выше проектных значений не более, чем в 10% определений.

Измерительный, по указаниям проекта.

Прибор для определения коэффициента фильтрации песчаных грунтов.

13.

Отклонения геометрических размеров насыпей:



Измерительный, в местах размещения знаков разбивки, но не реже чем через 100 м

Теодолиты: 2Т-5К, 2Т-30;

Рулетки измерительные: РЗ, ЗПКЗ, ОПТЗ, ЗДВЗ.

а) положения оси насыпей железных дорог;

От -10 см до +10 см

б) то же автомобильных дорог;

От -20 см до +20 см

на прямолинейных участках и 50 м на криволинейных участках.

в) ширина насыпей по верху и по низу;

От -15 см до +15 см

г) отметок поверхностей насыпей;

От -5 см до +5 см

Измерительный, через 100 м на прямолинейных участках, 50 м на криволинейных участках и для планировочных насыпей.

Нивелиры в комплекте НЗК, 2Н-10КЛ, 2Н-ЗЛ, НЗ;

Рулетки измерительные: РЗ, ЗПКЗ,

ОПГЗ, ОПКЗ, ЗДВЗ.

д) крутизны откосов насыпей.

Увеличение не допускается

Измерительный через 100 м

Примечание: Точки определения показателей характеристик грунта должны быть равномерно распределены по площади и глубине.


5.3 РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА УСТРОЙСТВА НАСЫПЕЙ.

Табл. 2

Вид контроля (стадия)

Входной

Операционный

Приемочный

Контролируемые операции

Наличие проекта устройств насыпи, его полнота

Наличие проекта производства работ

Наличие на местности знаков геодезической разбивочной основы

Наличие технических решений по обеспечению сохранности существующих зданий и сооружений, находящихся в непосредственной близости

Гранулометрический состав грунта, предназначенного для насыпей

Содержание в грунте, предназначенном для насыпи, древесины, волокнистых материалов, гниющего строительного мусора

Содержание мерзлых комьев в насыпях

Размер твердых включений

Наличие снега и льда

Температура грунта

Плотность грунта в насыпях

Степень влажности грунтов

Контроль за правильностью геометрических параметров насыпей

Соблюдение геометрических форм насыпи (ширина насыпи по верху, величина откоса насыпи, высота насыпи)

Плотность сухого грунта по принимаемому участку

Влажность грунта в теле насыпи

Коэффициент фильтрации противофильтрационных элементов насыпи

Наличие, полнота и правильность заполнения исполнительной и производственно-технологической документации

Объем контроля

Периодический

Метод контроля

Визуальный

Визуальный, измерительный

Визуальный, измерительный

Регистрационный

Привлекаемые специалисты

Геодезист

Операции, контролируемые строительной лабораторией



+



+

+

+



+

+

+




5.4 ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА ПРИ УСТРОЙСТВЕ НАСЫПЕЙ.

1. В проекте должны быть указаны типы и физико-механические характеристики грунтов, предназначенных для возведения насыпей, и специальные требования к ним, требуемая степень уплотнения.

2. При использовании в одной насыпи грунтов разных типов необходимо выполнить следующие требования:

- использовать в одном слое грунты разных типов не допускается, если это не предусмотрено проектом;

- поверхность слоев из менее дренирующих грунтов, располагаемых под слоями из более дренирующих, должны иметь уклон в пределах 0,04-0,1 от оси насыпи к краям.

3. Применение грунтов с концентрацией растворимых солей в поровой влаге свыше 10% не допускается для засыпки на расстоянии менее 10 м от существующих или проектируемых неизолированных металлических или железобетонных конструкций.

4. При использовании для насыпей грунтов, содержащих в допустимых пределах твердые включения, последние должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от изолированных конструкций, а мерзлые комья, крот того, не ближе 1 м от откоса насыпи.

5. При укладке грунта "насухо", за исключением дорожных насыпей, уплотнение следует производить, как правило, при влажности W, которая должна быть в пределах:

AWO£W£BWO, где

WO - оптимальная влажность, определяемая в приборе стандартного уплотнения по ГОСТ 22733-77. Коэффициенты "А" и "В" следует принимать в следующих значениях:

Тип грунта

Величина коэффициентов "А" и "В" при коэффициенте уплотнения "Кcom"

0,98

0,95

0,92

А

В

А

В

А

В

Пески крупные, средние, мелкие

Не ограничивается

Пески пылеватые

0,60

1,35

0,50

1,45

0,40

1,60

Супеси

0,80

1,20

0,75

1,35

0,56

1,40

Суглинки

0,85

1,15

0,80

1,20

0,70

1,30

Глины

0,90

1,10

0,85

1,15

0,75

1,20

При наличии указаний в проекте, а при отсутствии специальных указаний - при объеме поверхностного уплотнения на объекте 10 тыс. м3 и более следует производить опытное уплотнение.

6. При устройстве насыпей на сильнопучинистых основаниях нижняя часть насыпи должна быть отсыпана на высоту не менее глубины промерзания до наступления устойчивых отрицательных температур воздуха.

7. Насыпи, возводимые без уплотнения, следует отсыпать с запасом по высоте на осадку по указаниям проекта. При отсутствии в проекте указаний величину запаса следует принимать: при отсыпке из скальных грунтов - 6%, из нескальных - 9%.

6. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ВЕРТИКАЛЬНЫХ ПЛАНИРОВОК

6.1 ОБЩИЕ ПОЛОЖЕНИЯ.

1. Настоящий регламент распространяется на производство земляных работ при вертикальной планировке территории, отведенной под застройку в установленном порядке, размерами, определенными проектом, и осуществляемой в грунтовых условиях, предусмотренных СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".

2. Регламент содержит контролируемые параметры, методы и средства контроля, состав и содержание производственного контроля, а также обязательные организационно-технологические правила, соблюдение которых обеспечивает требуемое качество при производстве земляных работ вертикальной планировки.

3. Регламент составлен на основе требований СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.01.01-85 "Организация строительного производства", СНиП III-4-80* "Техника безопасности в строительстве", СНиП 2.02.01-83* "Основания зданий и сооружений" и "Правил организации подготовки и производства земляных и строительных работ в г. Москве (1998 г.)".


6.2 КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И СРЕДСТВА КОНТРОЛЯ

Табл. 1

№ п/п

Параметры

Величина предельных отклонений

Метод и объем контроля

Средства измерений

1.

Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных и вечномерзлых грунтах) при черновой разработке



Измерительный, точки измерений устанавливаются случайным образом; число измерений на принимаемый участок должно быть не менее

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ;

рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ

а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями



Для экскаваторов с механическим приводом по видам рабочего оборудования:







драглайн

+ 25 см

20



прямого копания

+ 10 см

15



обратная лопата

+ 15 см

10



Для экскаваторов с гидравлическим приводом

+ 10 см

10



б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и другим специальным оборудованием для планировочных работ, экскаваторами-планировщиками

+ 5 см

5



в) бульдозерами

+ 10 см

15



г)скреперами

+ 10 см

10



2.

Отклонения отметок дна выемок после доработки недоборов и восполнения переборов

± 5 см

Измерительный, по углам к центру котлована, на пересечениях осей здания, в местах изменения отметок, поворотов и примыканий траншей, расположения колодцев не реже чем через 50 м и не менее 10 измерений на принимаемый участок

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ.

3.

Отклонение отметок дна выемок от проектных при черновой разработке в скальных грунтах планировочных выемок



Измерительный, при числе измерений на сдаваемый участок не менее 20 в наиболее высоких местах, установленных визуальным осмотром

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ.

а) недоборы

10 см

б) переборы

20 см

4.

То же, без рыхления валунных и глыбовых грунтов



Измерительный, при числе измерений на сдаваемый участок не менее 20 в наиболее высоких местах, установленных визуальным осмотром

Нивелиры в комплекте: НЗ, НЗК, 2Н.-10КЛ, 2Н-ЗЛ.

а) недоборы

не допускаются

б) переборы

не более величины максимального диаметра валунов (глыб), содержащихся в грунтах в количестве свыше 15% по объему, но не более 0,4 м

5.

Отклонение уклона спланированной поверхности от проектного, кроме орошаемых земель

Не должно превышать ±0,001 при отсутствии замкнутых понижений

Визуальный (наблюдение за стоком атмосферных осадков) или измерительный по сетке 50´50 м

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ.

6.

Отклонение отметок спланированной поверхности от проектного, кроме орошаемых земель



Измерительный по сетке 50´50 м

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ.

а) в нескальных грунтах

± 5 см

б) в скальных грунтах

от +10 до -20 см

7.

Средняя по проверяемому участку плотность сухого грунта планировочных и других уплотняемых насыпей, для которых эта величина не задана проектом

Не ниже плотности сухого грунта, соответствующей контрольным значениям коэффициента уплотнения

Измерительный, объем устанавливается проверяющей организацией

Прибор для предварительного уплотнения грунта типа ГГП-29

Плотномер "СоюздорНИИ"

8.

Содержание мерзлых комьев в насыпях от общего объема отсыпаемого грунта:

Не должен превышать

Визуальный, периодический (устанавливается в ППР)



а) для насыпей, уплотняемых укаткой

20%

б) для насыпей, уплотняемых трамбованием

30%

в) для насыпей, возводимых без уплотнения

50%



9.

Размер твердых включений, в т.ч. мерзлых комьев, в насыпях

Не должны превышать 2/3 толщины уплотняемого слоя, но не более 30 см

То же

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

10.

Средняя по проверяемому участку плотность сухого грунта планировочных уплотняемых насыпей, для которых величина не задана проектом

Не ниже плотности сухого грунта, соответствующей контрольным значениям коэффициента уплотнения, приведенным в табл. 8 СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты"

Измерительный, объем устанавливается проверяющей организацией

Прибор для предварительного уплотнения грунта типа ГТП-29

Плотномер "СоюздорНИИ"

11.

Вид и характеристики вскрытого грунта естественных оснований под земляные сооружения

Должны соответствовать проекту. Не допускается размыв, размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см

Технический осмотр всей поверхности основания



6.3 РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ.

Табл. 2

Вид контроля (стадия)

Входной

Операционный

Приемочный

Контролируемые операции

Наличие проекта производства работ, его полнота

Наличие проекта вертикальной планировки, его полнота

Наличие на местности знаков закрепления геодезической разбивочной основы

Выполнение мероприятий по отводу поверхностных вод

Содержание крупных включений

Физико-механические характеристики грунтов насыпей

Плотность грунта насыпей

Соблюдение допустимых переборов и недоборов планируемых поверхностей

Соблюдение уклона планируемой поверхности

Соблюдение отметок планируемой поверхности

Организация отвода поверхностных вод

Плотность грунта спланированной поверхности

Отклонения уклона спланированной поверхности

Отклонения отметок спланированной поверхности

Наличие, полнота и правильность заполнения исполнительной и производственно-технологической документации

Объем контроля

Периодический

Сплошной



Метод контроля

Регистрационный

Визуальный, измерительный

Измерительный

Регистрационный

Привлекаемые специалисты



Геодезист



Операции, контролируемые строительной лабораторией



+



+




6.4 ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА ПРИ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКЕ.

1. Выемки в грунтах, кроме валунных, скальных и элювиальных, меняющих свои свойства под влиянием атмосферных воздействий, следует разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания.

Допускается разработка выемок в два этапа: черновая - с отклонением + 25 см и окончательная (после доработки недоборов и восполнения переборов) с отклонением отметок дна выемок ± 5 см.

2. Доработку недоборов до проектной отметки следует производить с сохранением природного сложения грунтов оснований.

3. Восполнение переборов должно быть выполнено местным грунтом с уплотнением до плотности грунта естественного сложения основания.

4. Восполнение переборов в планировочных выемках в скальных грунтах допускается выполнять местным грунтом, не содержащим на поверхности кусков размером свыше 5 см.

5. Способ восстановления оснований, нарушенных в результате промерзания, затопления, а также переборов глубиной более 50 см, должен быть согласован с проектной организацией.

6. Перед началом производства земляных работ необходимо обеспечить отвод поверхностных и подземных вод с помощью временных или постоянных устройств, не нарушая при этом сохранность существующих сооружений.

7. Разработку элювиальных грунтов, меняющих свои свойства под влиянием атмосферных воздействий, следует осуществлять, оставляя защитный слой, величина которого и допускаемая продолжительность контакта вскрытого основания с атмосферой устанавливается проектом. Защитный слой удаляется непосредственно перед началом возведения сооружения.

8. Разработка выемок в пределах охранных зон допускается при наличии письменного разрешения эксплуатирующих организаций.

9. При производстве работ в зоне существующей застройки строительная организация, производящая разрытие, обязана выполнить работы, обеспечивающие безопасный проезд спецавтотранспорта и движение пешеходов, а также обеспечивать сохранность объектов культурного наследия.

10. Должностное лицо, ответственное за производство земляных работ, обязано во время их производства постоянно находиться на строительной площадке.

11. Природный слой почвы в основании насыпей и на площади, занимаемой различными выемками, до начала основных земляных работ должен быть снят в размерах, установленных проектом организации строительства и перемещен в отвалы для последующего использования его при рекультивации или повышении плодородия малопродуктивных угодий.

Допускается не снимать плодородный слой:

при толщине плодородного слоя менее 10 см;

на болотах, заболоченных и обводненных участках;

на почвах с низким плодородием. Снятие и нанесение плодородного слоя следует производить, когда грунт находится в немерзлом состоянии.

12. При разработке грунтов, содержащих негабаритные включения, в проекте должны быть предусмотрены мероприятия по их разрушению или удалению за пределы площадки.

13. Отсыпку грунта в планировочные насыпи следует вести слоями, высота которых зависит от применяемых трамбующих машин и оборудования.

7. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ГЕОДЕЗИЧЕСКОГО ОБЕСПЕЧЕНИЯ ПРОИЗВОДСТВА ЗЕМЛЯНЫХ РАБОТ

7.1 ОБЩИЕ ПОЛОЖЕНИЯ

1. Настоящий регламент распространяется на выполнение геодезических работ при разработке выемок для устройств котлованов и траншей, возведении насыпей различного назначения, производстве работ по вертикальной планировке.

2. Регламент содержит контролируемые параметры, методы и средства контроля, состав и содержание операционного контроля, а также обязательные организационно-технологические правила, выполнение и соблюдение которых при производстве геодезических работ, обеспечивает требуемое качество земляных работ.

3. Регламент составлен на основе требований СНиП 3.01.03-84 "Геодезические работы в строительстве", СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.01.01-85* "Организация строительного производства", СНиП III-4-80* "Техника безопасности в строительстве", СНиП 11-104-97 "Инженерно-геодезические изыскания для строительства".


7.2 КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И СРЕДСТВА КОНТРОЛЯ.

Табл. 1

№ п/п

Параметры

Величина предельных отклонений

Метод и объем контроля

Средства измерений

1.

Отклонения отметок дна выемок в местах устройства фундаментов и укладки конструкций при окончательной разработке или после доработки недоборов и восполнения переборов

± 5 см

Измерительный, по углам к центру котлована, на пересечениях осей здания, в местах изменения отметок, поворотов и примыканий траншей, расположения колодцев не менее чем через 50 м и не менее 10 измерений на принимаемый участок

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ

2.

Отклонения от проектного продольного уклона дна траншей под безнапорные трубопроводы, водоотводных канав и других выемок с уклоном

± 0,0005

Измерительный в местах поворотов, примыканий, расположения колодцев, но не реже чем через 50 м

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2НЗЛ.

Рулетки измерительные типа: РЗ, ЗПКЗ, ОПГЗ, ОПКЗ, ЗДВЗ.

3.

Отклонения уклона спланированной поверхности от проектного, кроме орошаемых земель

Не должны превышать ±0,001 при отсутствии замкнутых понижений

Визуальный (наблюдение за стоком атмосферных осадков) или измерительный, по сетке 50´50 м

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ, 2Н-ЗЛ.

4.

Отклонения отметок спланированной поверхности от проектного, кроме орошаемых земель



Измерительный, по сетке 50´50 м

Нивелиры в комплекте: НЗ, НЗК, 2Н-10КЛ,

2Н-3Л.

а) в нескальных грунтах

± 5 см

б) в скальных грунтах

от +10 до -20 см

5.

Величина средних квадратичных погрешностей построения внешней и внутренней разбивочных сетей земляных сооружений здания (сооружения, в т.ч. вертикальная планировка)







линейные измерения

1/1000

угловые измерения (с)

45

определение превышения на станции (мм)

10

7.3 РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА РАБОТ ПО ГЕОДЕЗИЧЕСКОМУ ОБЕСПЕЧЕНИЮ РАЗБИВКИ ЗЕМЛЯНЫХ СООРУЖЕНИЙ.

Табл. 2

Вид контроля

(стадия)

Входной

Операционный

Приемочный

Контролируемые операции

Оценка полноты проекта геодезических работ

Проверка на местности пунктов геодезической основы, условных знаков, закладываемых на каждом пункте

Выполнение поверок геодезических инструментов

Разбивка нижнего контура котлована

Разбивка верхней бровки котлована

Предварительная нивелировка дневной поверхности

Передача отметок котлована на его дно

Перенесение в натуру осей коммуникаций

Разбивка смотровых колодцев

Разбивка вводов и др. наружных частей подземных коммуникаций

Перенесение и закрепление в натуре характерных плановых и высотных точек насыпей и выемок

Контроль за соблюдением геометрической формы сооружения

Наличие, полнота и правильность заполнения исполнительной и производственно-технологической документации

Объем контроля

Периодический



Метод контроля

Визуальный

Измерительный



Привлекаемые специалисты

Геодезист




7.4 ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА ГЕОДЕЗИЧЕСКОГО ОБЕСПЕЧЕНИЯ ПРОИЗВОДСТВА ЗЕМЛЯНЫХ РАБОТ.

При разработке котлованов

1. Геодезические работы при разработке котлованов должны включать разбивку нижнего контура, верхней бровки, предварительную нивелировку дневной поверхности, передачу отметок на его дно и определение объемов земляных масс.

2. При зачистке откосов и дна котлована за правильностью выполнения работ должен осуществляться геодезический контроль.

3. Разбивка котлована производится в соответствии с рабочими чертежами, на которых указываются основные оси сооружения и все размеры, определяющие расположение контуров котлована относительно осей здания (сооружения), способами прямоугольных и полярных координат, угловых засечек, промеров.

4. Разбивка котлована производится при наличии проекта производства геодезических работ.

5. Перенесение осей здания (сооружения) на дно котлована производится методом створных засечек с точек закрепления осей, расположенных вне зоны земляных работ.

6. Для создания высотной основы на дне котлована закладывается не менее двух временных реперов. Контроль зачистки дна котлована производится при помощи визирок.

7. Ошибки разбивки границ нижнего контура и верхней бровки котлована относительно основных осей здания не должны превышать в плане 5 см.

8. После зачистки дна котлована и откосов производится исполнительная съемка. Контур основания снимается от осей, перенесенных на дно котлована. Нивелирование производится от рабочих реперов.

9. По материалам нивелирования дневной поверхности и исполнительной съемки котлована производится подсчет объемов земляных масс способами профилей, призм или по номограммам.

10. После окончания работ по разбивке котлована представляются следующие документы: чертеж исполнительной съемки дна котлована, результаты подсчетов объемов земляных масс.

При сооружении насыпей и выемок.

11. Геодезические работы при сооружении насыпей и выемок включают: перенесение и закрепление в натуре характерных плановых и высотных точек насыпей и выемок, контроль за соблюдением геометрической формы сооружения в процессе строительства, составление отчетной документации.

12. Перенесение в натуру характерных точек насыпей (выемок) производится в соответствии с рабочими чертежами способами прямоугольных или полярных координат, линейных или угловых засечек, створов.

13. При перенесении в натуру проекта насыпей (выемок) закреплению подлежат точки поворота, промежуточные точки на прямолинейных участках - главные точки кривых. Кроме этого, закрепляются в натуре точки пересечения границ насыпи (выемки) с существующими и проектируемыми коммуникациями, проездами и т.п.

14. По вынесенной в натуру трассе производится продольное и поперечное нивелирование, составляются рабочие профили и уточняются рабочие чертежи.

15. Разбивка бровок насыпей (выемок) производится на основе рабочих чертежей от точек закрепления оси трассы, при этом на ровной местности основание откосов насыпи определяется путем отложения в обе стороны от оси насыпи отрезков, равных проектной ширине основания насыпи.

16. Контроль за правильностью отсыпки (устройства выемки) осуществляется с помощью заранее установленных на трассе (не реже чем через 50 м) откосников, высотников и визирок.

При вертикальной планировке.

17. Геодезические работы при перенесении в натуру проекта вертикальной планировки включают: трассирование на местности линий заданного уклона; перенесение в натуру проектной плоскости, геодезический контроль за сооружением насыпей и выемок.

18. Исходными данными для перенесения проекта вертикальной планировки в натуру являются: план вертикальной планировки, высотная геодезическая основа, картограмма земляных работ.

19. Предельные ошибки положения разбивочных точек относительно исходных пунктов (линий) не должны превышать: в плановом положении 10 см, в высотном положении - 5 см. Контрольные измерения производятся от закрепленных пунктов геодезической основы, красных линий, осей зданий и от реперов высотного обоснования.

20. После окончания работ по перенесению в натуру проекта вертикальной планировки представляются следующие документы: схема разбивки в натуре сетки квадратов с отметками вершин квадратов, план исполнительной съемки в масштабе 1:200 или 1:500.

При разбивке трасс подземных коммуникаций.

21. Геодезические работы по перенесению в натуру трасс подземных коммуникаций включают: перенесение в натуру осей коммуникаций, разбивку смотровых колодцев, вводов в здания и других наружных частей подземных коммуникаций.

22. Перенесение в натуру осей подземных коммуникаций производится способами: прямоугольных координат, полярных координат, створных засечек, линейных засечек.

23. Для разбивки подземных коммуникаций используются рабочие чертежи, на которых показываются: красные линии в линии застройки, оси проектируемых зданий и сооружений, координаты углов поворота и пересечения трасс, координаты колодцев и других наружных частей сооружения, расстояние между отдельными элементами коммуникаций, уклоны между смежными колодцами, отметки дна лотков и верха колодцев.

24. Для перенесения в натуру трасс подземных коммуникаций составляется разбивочный чертеж, на котором показываются: оси и размеры проектируемых трасс, пункты опорной сети, элементы привязки трассы к существующей застройке или пунктам опорной сети.

25. При переносе проекта трасс подземных коммуникаций в натуру закреплению подлежат: места примыкания трассы к существующим и проектируемым зданиям, точки подвода трассы, смотровые колодцы, места перепада отметок проектируемого трубопровода, точки пересечения трассы с другими существующими и проектируемыми коммуникациями.

26. Разбивка котлована для колодца состоит в закреплении центра колодца, в установке обноски, закрепленной на расстоянии 0,6 - 0,7 м от бровки траншеи, и передаче отметок на обноску.

27. Разбивка проектного уклона дна траншеи производится с помощью постоянных и ходовых визирок. Отметки постоянных визирок, прикрепленных к обноске гвоздями, выносятся нивелиром с учетом проектного уклона дна траншеи.

Разность отметок постоянных визирок определяется по формуле Dh=il

где l - расстояние между визирками;

i - проектный уклон траншеи.

Высота (длина) ходовой визирки определяется по разбивочным чертежам как разность отметок верха постоянной визирки и дна траншеи.

28. Разбивка по высоте основания под укладку трубопроводов с малыми уклонами (< 0,0005) производится с помощью нивелира.

29. Выполнение каждого вида работ должно завершаться текущей исполнительной геодезической съемкой.

Контроль правильности выполнения исполнительной съемки осуществляется путем измерения в натуре расстояний между точками на элементах конструкций и сравнением их c аналогичными расстояниями по результатам съемки.

При выполнении геодезической съемки точность измерения для конкретного вида работ должна быть согласована с соответствующими допусками.

По результатам работ должна быть составлена следующая геодезическая исполнительная документация:

а) акт на приемку готового котлована с приложением схемы исполнительной съемки его;

б) акт на разбивку основных осей здания или сооружения с приложением исполнительной схемы.

По окончании работ по устройству подземных и надземных коммуникаций должна быть представлена следующая исполнительная документация: разбивочные чертежи трассы, каталог координат опорных точек и характерных точек, исполнительный план и профиль трассы с указанием величин отступления от проекта.






ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
