ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ

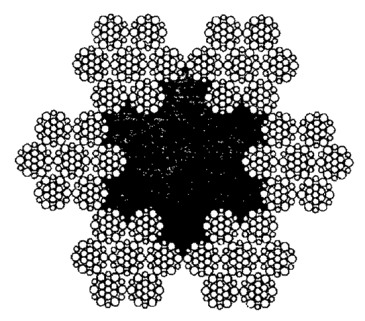

КАНАТ ТРОЙНОЙ СВИВКИ ТИПА ЛК
Р КОНСТРУКЦИИ
6´7´19(1+6+6/6)+1 о. с.
ГОСТ 3089-80
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
|
КАНАТ ТРОЙНОЙ СВИВКИ ТИПА
ЛК Р КОНСТРУКЦИИ
6´7´19(1+6+6/6)+1 о. с.
Сортамент
Three lay rope type ЛК-Р
construction
6´7´19(1+6+6/6)+1 о. с.
Dimensions
|
ГОСТ
3089-80*
Взамен
ГОСТ 3089-66
|
Постановлением
Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок
введения установлен
с 01.01.82
Ограничение
срока действия снято по решению Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 2-92)
1. Настоящий стандарт
распространяется на стальные канаты тройной свивки с линейным касанием проволок
в прядях типа ЛК-Р с одним органическим сердечником.
2. Канаты подразделяются по
признакам
по назначению:
грузовые - Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости
от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки:
правой,
левой - Л;
по сочетанию направлений свивки элементов каната:
крестовой;
по способу свивки:
раскручивающиеся;
по точности изготовления:
нормальной,
повышенной - Т.
по степени уравновешенности:
рихтованные- Р,
нерихтованные.
(Измененная редакция, Изм. №
1, 2).
Примеры условных
обозначений
Канат диаметром 64,5 мм,
грузового назначения, из проволоки без покрытия, марки 1, левой крестовой
свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной
группы 1960 Н/мм2 (200 кгс/мм2):
Канат 64,5-Г-1-Л-Р-1960 ГОСТ
3089-80
То же, диаметром 17,00 мм,
грузового назначения, марки В, оцинкованной по группе Ж, правой крестовой свивки,
раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1570
Н/мм2 (160 кгс/мм2):
Канат 17-Г-В-Ж-Р-1570
ГОСТ 3089-80
(Измененная редакция, Изм. №
2).
3. Диаметр каната и основные
параметры его должны соответствовать указанным в таблице.
4. Технические требования, правила приемки, методы испытаний, упаковка,
маркировка, транспортирование и хранение по ГОСТ 3241-91.
|
Диаметр, мм
|
Расчетная площадь
сечения всех проволок, мм2
|
Ориентировочная масса 1000
м смазанного каната, кг
|
Маркировочная группа,
Н/мм2 (кгс/мм2)
|
|
|
каната
|
проволоки
|
1370(140)
|
1470(150)
|
1570(160)
|
|
|
центральной
|
первого слоя
(внутреннего)
|
второго слоя
(наружного)
|
Разрывное усилие, Н, не
менее
|
|
|
суммарное всех проволок
в канате
|
каната в целом
|
суммарное всех проволок
в канате
|
каната в целом
|
суммарное всех проволок
в канате
|
каната в целом
|
|
|
42 проволоки
|
252 проволоки
|
252 проволоки
|
252 проволоки
|
|
|
11,5
|
0,28
|
0,26
|
0,20
|
0,28
|
39,40
|
425,5
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
12,5
|
0,30
|
0,28
|
0,22
|
0,30
|
45,88
|
495,5
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
13,5
|
0,32
|
0,30
|
0,24
|
0,32
|
52,84
|
570,5
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
14,5
|
0,34
|
0,32
|
0,26
|
0,34
|
60,34
|
652,0
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
16,0
|
0,38
|
0,36
|
0,28
|
0,38
|
74,52
|
805,0
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
17,0
|
0,40
|
0,38
|
0,30
|
0,40
|
83,35
|
900,0
|
-
|
-
|
-
|
-
|
130500
|
110500
|
|
|
19,0
|
0,45
|
0,40
|
0,34
|
0,45
|
101,30
|
1090,0
|
-
|
-
|
-
|
-
|
158500
|
134500
|
|
|
25,0
|
0,60
|
0,55
|
0,45
|
0,60
|
183,06
|
1975,0
|
-
|
-
|
-
|
-
|
287000
|
243000
|
|
|
28,0
|
0,65
|
0,60
|
0,50
|
0,65
|
218,28
|
2355,0
|
-
|
-
|
-
|
-
|
342000
|
290000
|
|
|
30,0
|
0,70
|
0,65
|
0,55
|
0,70
|
256,62
|
2770,0
|
-
|
-
|
-
|
-
|
402000
|
341500
|
|
|
34,0
|
0,80
|
0,75
|
0,60
|
0,80
|
330,37
|
3565,0
|
-
|
-
|
-
|
-
|
518000
|
440000
|
|
|
39,0
|
0,90
|
0,85
|
0,70
|
0,90
|
427,02
|
4610,0
|
58550
|
49700
|
62750
|
533000
|
669500
|
568500
|
|
|
43,0
|
1,00
|
0,95
|
0,75
|
1,00
|
520,86
|
5625,0
|
71450
|
60700
|
76550
|
65000
|
816500
|
694000
|
|
|
51,0
|
1,20
|
1,10
|
0,90
|
1,20
|
732,31
|
7905,0
|
100000
|
85350
|
107500
|
91150
|
1145000
|
974500
|
|
|
59,5
|
1,40
|
1,30
|
1,05
|
1,40
|
1005,27
|
10850,0
|
137500
|
116500
|
147500
|
124500
|
1575000
|
1330000
|
|
|
64,5
|
1,50
|
1,40
|
1,15
|
1,50
|
1169,24
|
12600,0
|
160000
|
135500
|
171500
|
145500
|
1830000
|
1550000
|
|
|
68,5
|
1,60
|
1,50
|
1,20
|
1,60
|
1321,46
|
14250,0
|
1810,00
|
153500
|
194000
|
164500
|
2070000
|
1750000
|
|
|
73,0×
|
1,70
|
1,60
|
1,30
|
1,70
|
1508,47
|
16250,0
|
206500
|
175000
|
221500
|
188000
|
2365000
|
200000
|
|
|
78,0
|
1,80
|
1,70
|
1,40
|
1,80
|
1708,06
|
18400,0
|
234000
|
198500
|
251000
|
213000
|
2675000
|
2270000
|
|
|
82,0
|
1,90
|
1,80
|
1,50
|
1,90
|
1920,18
|
20650,0
|
263000
|
223000
|
282000
|
239500
|
3010000
|
2550000
|
|
Продолжение
|
Диаметр, мм
|
Расчетная площадь сечения
всех проволок, мм2
|
Ориентировочная масса
1000 м смазанного каната, кг
|
Маркировочная группа,
Н/мм2 (кгс/мм2)
|
|
|
каната
|
проволоки
|
1670(170)
|
1770(180)
|
1860(190)
|
|
|
центральной
|
первого слоя
(внутреннего)
|
второго слоя
(наружного)
|
Разрывное усилие, Н, не
менее
|
|
|
суммарное всех проволок
в канате
|
каната в целом
|
суммарное всех проволок
в канате
|
каната в целом
|
суммарное всех проволок
в канате
|
каната в целом
|
|
|
42 проволоки
|
252 проволоки
|
252 проволоки
|
252 проволоки
|
|
|
11,5
|
0,28
|
0,26
|
0,20
|
0,28
|
39,40
|
425,5
|
|
|
69500
|
59000
|
73350
|
62200
|
|
|
12,5
|
0,30
|
0,28
|
0,22
|
0,30
|
45,88
|
495,5
|
|
|
80900
|
68700
|
85400
|
72450
|
|
|
13,5
|
0,32
|
0,30
|
0,24
|
0,32
|
52,84
|
570,5
|
|
|
93200
|
79150
|
98350
|
83200
|
|
|
14,5
|
0,34
|
0,32
|
0,26
|
0,34
|
60,34
|
652,0
|
|
|
106000
|
90350
|
112000
|
951000
|
|
|
16,0
|
0,38
|
0,36
|
0,28
|
0,38
|
74,52
|
805,0
|
|
|
131000
|
111000
|
138500
|
115500
|
|
|
17,0
|
0,40
|
0,38
|
0,30
|
0,40
|
83,35
|
900,0
|
138500
|
117000
|
147000
|
124000
|
155000
|
129000
|
|
|
19,0
|
0,45
|
0,40
|
0,34
|
0,45
|
101,30
|
1090,0
|
168500
|
143000
|
178500
|
154000
|
188500
|
157000
|
|
|
25,0
|
0,60
|
0,55
|
0,45
|
0,60
|
183,06
|
1975,0
|
304500
|
258500
|
322500
|
266500
|
340500
|
278000
|
|
|
28,0
|
0,65
|
0,60
|
0,50
|
0,65
|
218,28
|
2355,0
|
363500
|
308000
|
385000
|
318000
|
406000
|
332000
|
|
|
30,0
|
0,70
|
0,65
|
0,55
|
0,70
|
256,62
|
2770,0
|
427500
|
362500
|
452500
|
373500
|
477500
|
391000
|
|
|
34,0
|
0,80
|
0,75
|
0,60
|
0,80
|
330,37
|
3565,0
|
550000
|
467000
|
582500
|
481500
|
615000
|
503500
|
|
|
39,0
|
0,90
|
0,85
|
0,70
|
0,90
|
427,02
|
4610,0
|
711000
|
604000
|
753000
|
622500
|
795000
|
651000
|
|
|
43,0
|
1,00
|
0,95
|
0,75
|
1,00
|
520,86
|
5625,0
|
867500
|
736000
|
918500
|
761000
|
969500
|
795000
|
|
|
51,0
|
1,20
|
1,10
|
0,90
|
1,20
|
732,31
|
7905,0
|
1220000
|
1025000
|
1290000
|
1060000
|
1360000
|
1110000
|
|
|
59,5
|
1,40
|
1,30
|
1,05
|
1,40
|
1005,27
|
10850,0
|
1670000
|
1415000
|
1770000
|
1460000
|
1870000
|
1525000
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
64,5
|
1,50
|
1,40
|
1,15
|
1,50
|
1169,24
|
12600,0
|
1945000
|
1650000
|
2060000
|
170000
|
2175000
|
1775000
|
|
|
68,5
|
1,60
|
1,50
|
1,20
|
1,60
|
1321,46
|
14250,0
|
2200000
|
1865000
|
2330000
|
1920000
|
2460000
|
2005000
|
|
|
73,0
|
1,70
|
1,60
|
1,30
|
1,70
|
1508,47
|
16250,0
|
2510000
|
2130000
|
2660000
|
2200000
|
2805000
|
2295000
|
|
|
78,0
|
1,80
|
1,70
|
1,40
|
1,80
|
1708,06
|
18400,0
|
2845000
|
2415000
|
3010000
|
2480000
|
3180000
|
2600000
|
|
|
82,0
|
1,90
|
1,80
|
1,50
|
1,90
|
1920,18
|
20650,0
|
3195000
|
2710000
|
3385000
|
2790000
|
3575000
|
2920000
|
|
Продолжение
|
Диаметр, мм
|
Расчетная площадь
сечения всех проволок, мм2
|
Ориентировочная масса
1000 м смазанного каната, кг
|
Маркировочная группа,
Н/мм2 (кгс/мм2)
|
|
|
каната
|
проволоки
|
1960(200)
|
2060(210)
|
2160(220)
|
|
|
центральной
|
первого слоя
(внутреннего)
|
второго слоя
(наружного)
|
Разрывное усилие, Н, не
менее
|
|
|
суммарное всех проволок
в канате
|
каната в целом
|
суммарное всех проволок
в канате
|
каната в целом
|
суммарное всех проволок
в канате
|
каната в целом
|
|
|
42 проволоки
|
252 проволоки
|
252 проволоки
|
252 проволоки
|
|
|
11,5
|
0,28
|
0,26
|
0,20
|
0,28
|
39,40
|
425,5
|
77200
|
65550
|
81050
|
68800
|
84900
|
72050
|
|
|
12,5
|
0,30
|
0,28
|
0,22
|
0,30
|
45,88
|
495,5
|
89900
|
76350
|
94400
|
80050
|
98900
|
83650
|
|
|
13,5
|
0,32
|
0,30
|
0,24
|
0,32
|
52,84
|
570,5
|
103500
|
87800
|
108500
|
90900
|
113500
|
93950
|
|
|
14,5
|
0,34
|
0,32
|
0,26
|
0,34
|
60,34
|
652,0
|
118000
|
99950
|
124000
|
103000
|
130000
|
106500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16,0
|
0,38
|
0,36
|
0,28
|
0,38
|
74,52
|
805,0
|
146000
|
120500
|
153000
|
125000
|
160500
|
129500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17,0
|
0,40
|
0,38
|
0,30
|
0,40
|
83,35
|
900,0
|
163000
|
134500
|
171500
|
141000
|
179500
|
145500
|
|
|
19,0
|
0,45
|
0,40
|
0,34
|
0,45
|
101,30
|
1090,0
|
198500
|
163500
|
208000
|
170500
|
218000
|
176500
|
|
|
25,5
|
0,60
|
0,55
|
0,45
|
0,60
|
183,06
|
1975,0
|
358500
|
291000
|
376500
|
304500
|
-
|
-
|
|
|
28,0
|
0,65
|
0,60
|
0,50
|
0,65
|
218,28
|
2355,0
|
427500
|
346500
|
449000
|
363500
|
-
|
-
|
|
|
30,0
|
0,70
|
0,65
|
0,55
|
0,70
|
256,62
|
2770,0
|
502500
|
408000
|
-
|
-
|
-
|
-
|
|
|
34,0
|
0,80
|
0,75
|
0,60
|
0,80
|
330,37
|
3565,0
|
647500
|
525500
|
-
|
-
|
-
|
-
|
|
|
39,0
|
0,90
|
0,85
|
0,70
|
0,90
|
427,02
|
4610,0
|
836500
|
680000
|
-
|
-
|
-
|
-
|
|
|
43,0
|
1,00
|
0,95
|
0,75
|
1,00
|
520,86
|
5625,0
|
1020000
|
827000
|
-
|
-
|
-
|
-
|
|
|
51,0
|
1,20
|
1,10
|
0,90
|
1,20
|
732,31
|
7905,0
|
1435000
|
1160000
|
-
|
-
|
-
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
59,5
|
1,40
|
1,30
|
1,05
|
1,40
|
1005,27
|
10850,0
|
1970000
|
1595000
|
-
|
-
|
-
|
-
|
|
|
64,5
|
1,50
|
1,40
|
1,15
|
1,50
|
1169,24
|
12600,0
|
2290000
|
1855000
|
-
|
-
|
-
|
-
|
|
|
68,5
|
1,60
|
1,50
|
1,20
|
1,60
|
1321,46
|
14250,0
|
2590000
|
2095000
|
-
|
-
|
-
|
-
|
|
|
73,0
|
1,70
|
1,60
|
1,30
|
1,70
|
1508,47
|
16250,0
|
2955000
|
2395000
|
-
|
-
|
-
|
-
|
|
|
78,0
|
1,80
|
1,70
|
1,40
|
1,80
|
1708,06
|
18400,0
|
3345000
|
2710000
|
-
|
-
|
-
|
-
|
|
|
82,0
|
1,90
|
1,80
|
1,50
|
1,90
|
1920,18
|
20650,0
|
3760000
|
3045000
|
-
|
-
|
-
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Продолжение
|
Диаметр, мм
|
Расчетная площадь сечения
всех проволок, мм2
|
Ориентировочная масса
1000 и смазанного каната, кг
|
|
каната
|
проволоки
|
|
Центральной
|
первого сорта
(внутреннего)
|
второго слоя
(наружного)
|
|
42 проволоки
|
252 проволоки
|
252 проволоки
|
252 проволоки
|
|
11,5
|
0,28
|
0,26
|
0,20
|
0,28
|
39,40
|
425,5
|
|
12,5
|
0,30
|
0,28
|
0,22
|
0,30
|
45,88
|
495,5
|
|
13,5
|
0,32
|
0,30
|
0,24
|
0,32
|
52,84
|
570,5
|
|
14,5
|
0,34
|
0,32
|
0,26
|
0,34
|
60,34
|
652,0
|
|
16,0
|
0,38
|
0,36
|
0,28
|
0,38
|
74,52
|
805,0
|
|
17,0
|
0,40
|
0,38
|
0,30
|
0,40
|
83,35
|
900,0
|
|
19,0
|
0,45
|
0,40
|
0,34
|
0,45
|
101,30
|
1090,0
|
|
25,0
|
0,60
|
0,55
|
0,45
|
0,60
|
183,06
|
1975,0
|
|
28,0
|
0,65
|
0,60
|
0,50
|
0,65
|
218,28
|
2355,0
|
|
30,0
|
0,70
|
0,65
|
0,55
|
0,70
|
256,62
|
2770,0
|
|
34,0
|
0,80
|
0,75
|
0,60
|
0,80
|
330,37
|
3565,0
|
|
39,0
|
0,90
|
0,85
|
0,70
|
0,90
|
427,02
|
4610,0
|
|
43,0
|
1,00
|
0,95
|
0,75
|
1,00
|
520,86
|
5625,0
|
|
51,0
|
1,20
|
1,10
|
0,90
|
1,20
|
732,31
|
7905,0
|
|
59,5
|
1,40
|
1,30
|
1,05
|
1,40
|
1005,27
|
10850,0
|
|
64,5
|
1,50
|
1,40
|
1,15
|
1,50
|
1169,24
|
12600,0
|
|
68,5
|
1,60
|
1,50
|
1,20
|
1,60
|
1321,46
|
14250,0
|
|
73,0
|
1,70
|
1,60
|
1,30
|
1,70
|
1508,47
|
16250,0
|
|
78,0
|
1,80
|
1,70
|
1,40
|
1,80
|
1708,06
|
18400,0
|
|
82,0
|
1,90
|
1,80
|
1,50
|
1,90
|
1920,18
|
20650,0
|
Примечание. Канаты,
разрывное усилие которых приведено слева от жирной линии, изготовляют из
проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж
и ОЖ диаметрами 64,5-82,0 мм маркировочной группы 1770 Н/мм2 (180
кгс/мм2), 34,0-51,0 мм маркировочной группы 1960 Н/мм2 (200
кгс/мм2) изготовляют по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых приведено
справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по
согласованию изготовителя с потребителем изготовление канатов из оцинкованной
проволоки.
(Измененная редакция, Изм. № 2).
|
|
