ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ
КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ
8´4´7(1+6)
ГОСТ 3091-80
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
|

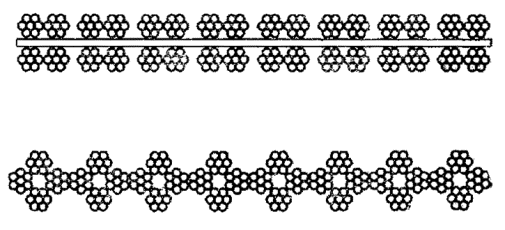

КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ
8´4´7(1+6)
Сортамент
Flat rope construction
8´4´7(1+6).
Dimensions
|
ГОСТ
3091-80*
Взамен
ГОСТ 3091-69
|
Постановлением
Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок
введения установлен
с 01.01.82
Ограничение
срока действия снято по решению Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 2-92).
1. Настоящий стандарт
распространяется, на плоские стальные канаты.
2. Канаты подразделяются по
признакам
по назначению:
грузолюдские - ГЛ,
грузовые
- Г;
по механическим свойствам
марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в
зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по способу свивки:
нераскручивающиеся - Н;
по точности изготовления:
нормальной,
повышенной - Т.
по степени уравновешенности:
рихтованные - Р,
нерихтованные.
(Измененная редакция, Изм. №
2).
Примеры условных
обозначений
Плоский канат шириной 83 мм,
грузолюдского назначения, из проволоки без покрытия, марки В,
нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы
1370 Н/мм2 (140 кгс/мм2):
Канат 83-ГЛ-В-Н-Т-1370
ГОСТ 3091-80
То же, шириной 107 мм, грузового
назначения, марки 1, оцинкованный по группе Ж, нераскручивающийся,
нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2,
(160 кгс/мм2):
Канат 107-Г-1-Ж-Н-Т-1570 ГОСТ 3091-80
(Измененная редакция, Изм. №
2).
3. Размер канатов и основные
параметры его должны соответствовать указанным в таблице.
4. Технические требования, правила приемки, методы испытаний, упаковка,
маркировка, транспортирование и хранение по ГОСТ 3241-91.
|
Размеры каната, мм
|
Диаметр проволоки, мм
|
Расчетная площадь
сечения всех проволок, мм2
|
Ориентировочная масса
1000 м смазанного каната, кг
|
Маркировочная группа,
Н/мм2 (кгс/мм2)
|
|
ширина
|
толщина
|
центральной
|
в слое
|
1370(140)
|
1470(150)
|
1570(160)
|
1670(170)
|
1770(180)
|
1860(190)
|
1960(200)
|
|
32 проволоки
|
192 проволоки
|
Суммарное разрывное
усилие всех проволок в канате, Н, не менее
|
|
72
|
11,5
|
1,3
|
1,2
|
259,62
|
2565,0
|
356000
|
381500
|
407000
|
432500
|
457500
|
483000
|
508500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
83
|
13,5
|
1,5
|
1,4
|
352,11
|
3475,0
|
483000
|
517500
|
552000
|
586500
|
621000
|
655500
|
690000
|
|
95
|
15,5
|
1,7
|
1,6
|
458,66
|
4530,0
|
629000
|
674000
|
719000
|
764000
|
809000
|
854000
|
898500
|
|
107
|
17,5
|
1,9
|
1,8
|
579,31
|
5720,0
|
794500
|
851500
|
908000
|
965000
|
1020000
|
1075000
|
1135000
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
119
|
19,5
|
2,1
|
2,0
|
714,00
|
7050,0
|
979500
|
1045000
|
1115000
|
1185000
|
1255000
|
1325000
|
1395000
|
Примечание. Канаты,
разрывное усилие, которых приведено слева от жирной линии, изготовляют из
проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж
и ОЖ шириной 119 мм маркировочных групп 1570 Н/мм2 (160 кгс/мм2)
и 1670 Н/мм2 (170 кгс/мм2), 83-119 мм
маркировочной группы 1770 Н/мм2 (180 кгс/мм2) изготовляют
по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых приведено
справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по
согласованию изготовителя с потребителем изготовление канатов из оцинкованной
проволоки,
(Измененная
редакция, Изм. № 1, 2).
